我們用完全析因設計和部分析因設計擬合的都是線性回歸方程，但是，如果發現有彎曲的趨勢，那就需要去擬合一個含有二次項的回歸方程。
要估計這些二次項的系數，原來的因子設計所安排的設計點就不夠用了，需要再增補一些實驗點。這種先后分兩階段完成全部實驗的策略稱為“序貫實驗”策略。適用于這種策略的方法有很多，其中最常用的就是中心復合設計（Central Composite Design，CCD）。
中心復合設計（CCD）

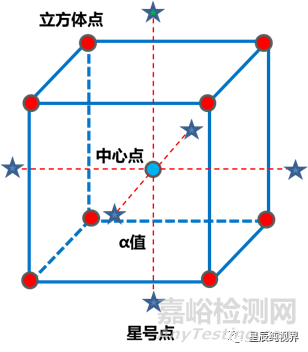

下面是一個3因子的中心復合設計的示意圖。
整個實驗由三部分的實驗點構成：
（1）角點，各點的坐標皆為1或者-1，這是組成因子實驗的部分；
（2）中心點，各點的坐標均為0；
（3）星號點，也稱為軸點，除了一個自變量坐標為±α外，其余自變量坐標均為0。K個因子情況下，共有
2k個星號點；
關于中心復合設計，有三個問題需要討論：
A：因子設計的部分如何選擇？
在因子設計部分，通常選取完全析因設計的安排方法，只有當因子個數大于5時才考慮部分析因設計，這時通常要求分辨率在V以上。
B：星號點如何選擇，即α的值如何確定？
關于α的選擇，主要的考慮點之一是旋轉性，即希望將來某點處的預測值的方差僅與該點到實驗點中心的距離有關，而與其所在方位無關，也就是響應變量的預測精度在以設計中心為球心的球面上是相同的，這時候α取值α = F1/4，其中，F(xiàn)為因子實驗點的總數。當因子個數為k時，α = 2k/4，這種α取值是CCD設計最典型的方式，既可以滿足旋轉性，也可以實現實驗的序貫性，這種實驗設計方式稱為中心復合序貫設計（Central Composite Circumscribed Design，CCC）。
如果希望進行CCD實驗，但是同時希望因子水平安排不超過立方體邊界，可以將星號點設置為α=±1，計算機會自動將原來的CCD縮小到整個立方體內，這種設計方式稱為中心復合有界設計（Central Composite Inscribed Design，CCI）。這種設計失去了序貫性，保留了旋轉性。
還有一種設計方式，就是α=1，這意味著星號點的位置在立方體的表面上，這種設計稱為中心復合表面設計（Central Composite Face-Centered Design，CCF）。這種設計方式保留了序貫性，失去了旋轉性。
C：中心點個數如何確定？

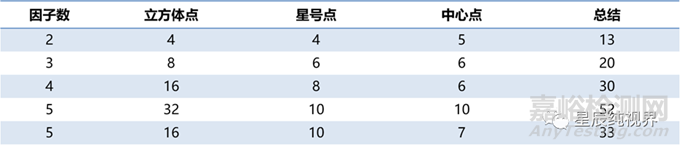

如果目的是想整個實驗區域內的預測值都有一致均勻的精度，那中心點的個數要足夠的多，可以按照下面這個表進行。但是如果目的只是估計實驗隨機誤差，那中心點個數選擇4個以上就可以了。
響應曲面設計的計劃
整個響應曲面設計的計劃應包含兩個階段：求最優實驗區域；安排響應曲面實驗。
第一階段：用最速上升法尋找實驗最優區域
這一階段的目的是識別目前實驗區域的狀況，究竟該區域已經接近或者達到能使響應變量達到最佳值的最優區域，還是仍原理最優區域？
我們以望大型問題為例來討論，通常響應變量的極大值是在有曲面的彎曲的“山頂”部分，因此，我們首先要特別認真的分析數據是否顯示了彎曲性，或者在數據擬合線性回歸方程時的ANOVA表中是否顯示了失擬現象。如果彎曲或者失擬不嚴重，則說明目前的實驗區域仍是遠離最優區域，這時首要的任務是先沿著最陡峭的方向爬上去，當可以肯定達到山頂區域時，再建立細致的曲面方程來描述其數學規律。
通常的做法是，沿著線性回歸方程的等值線垂直的方向作為“最速前進方向”，邊沿著此方向前進邊做實驗，對每個選定的位置只做一次即可。若響應變量的數值持續增加，則繼續前進，直到響應變量數值出現了下降的情況才停止。選定剛剛得到的最佳值之處作為新一批響應曲面設計的中心點，轉入第二階段，安排響應曲面實驗具體操作時，前進步長不要太大，第一步常以剛好抵達因子實驗的邊界為最好，這時可以保證第一步邁出后其響應變量值肯定是增加的。沿著該方向繼續前進，每前進一步都要進行一次實驗，如果獲得的響應變量值繼續增大，則沿著該方向再前進一步，直到獲得的響應變量值開始減小，接下來我們就可以以此點為中心，在該區域上安排若干實驗點，盡量擬合一個二次曲面方程，這樣就可以找到最優值了。這種方法被稱為“最速上升法”。
第二階段：在已確認的最優區域范圍內，進行相應曲面實驗
在Minitab中，選擇“統計>DoE>響應曲面>創建響應曲面設計”，選擇中心復合設計（CCD）或者Box-Behnken設計，選定因子個數。
在“設計”對話框內選定總實驗次數，中心點實驗次數以及α值。α值有三種選擇（1）默認，這時計算機會按照因子個數，旋轉性和正交性的要求自動求出α值；（2）選“表面中心（α=1）”，即安排中心復合表面設計（CCF）：（3）自定義α值。
在“因子”對話框內設定各因子的實際水平。當“水平定義”欄中選定“立方體點”時，表示這時設定的水平作為立方體點，也就是中心復合序貫設計（CCC），星號點會超出立方體。選定“軸點”時，表示這時設定的水平作為軸上的星號點，也就是中心復合有界設計（CCI），星號點會到達立方體的邊界而不超出，立方體點會向內收縮。
在“選項”對話框內選擇“隨機化運行順序”，軟件會輸出隨機化的運行順序，如果不選擇，則輸出標準化的安排方法。標準化順序中，開始部分為因子設計點（立方體點），中間部分為星號點，最后為中心點。
響應曲面設計的分析
響應曲面設計的分析方法與完全析因和部分析因設計相同，也是按照七大步驟的方法順序進行。
最主要的區別在于其選擇的效應項不同。響應曲面設計需要擬合二次曲面，效應項的選擇中要比因子設計增加了各自變量的平方項。
除此之外，所有的分析均與完全析因設計相同。
Box-Behnken設計
響應曲面的另一種設計方法就是Box-Behnken設計。這種設計安排是將因子各實驗點取在立方體的棱的重點上。3因子的Box-Behnken設計設計取點示意圖如下：
這種設計所需要的實驗點數要比CCD要少，也具有近似的旋轉性，特別適合在立方體頂點無法獲得數據時使用。最大的缺點是設計沒有序貫性，上批進行過的實驗結果對下批實驗幾乎沒有用，每批實驗都要重新做。
Box-Behnken設計的設計與分析
Box-Behnken設計的設計與分析與中心復合設計相同，也可以按照按照七大步驟的方法順序進行?？蓞⒖纪耆鲆蛟O(shè)計。
