淺談ESD防護—電阻的妙用與失效分析

嘉峪檢測網        2023-10-28 09:26

無源器件在電路中一直扮演著很重要的角色,同樣在ESD設計中也需要應用無源器件,亦或是無源器件也同樣要承受ESD沖擊。所以這一期針對無源器件:電阻在ESD設計中的應用與面對ESD的失效機理做一個討論。

1.1N-diffusion resistor的ESD應用。

N-diffusion resistor在ESD防護電路中主要有如下應用:

CDM防護的串聯電阻。

N-well與P-sub的寄生二極管用以CDM防護。

NMOS的鎮流電阻

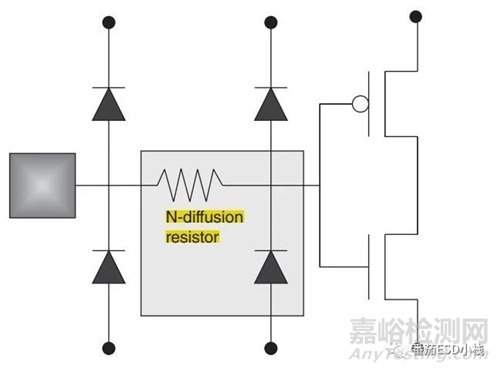

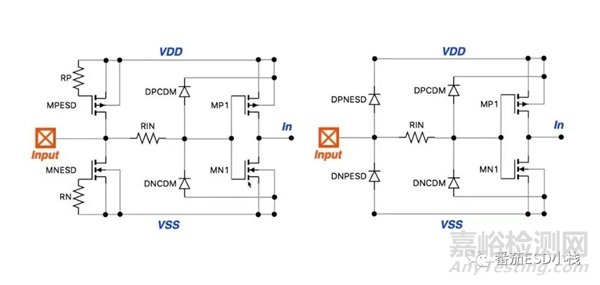

圖一.在HBM-CDM二級防護中的N-diffusion電阻。

在該結構是最為常見的針對IO接口的ESD防護電路,該電路中靠近PAD端的二極其設計目的是針對HBM進行防護,所以尺寸很大,導通電阻較小。而后一級的二極管只需要針對CDM進行防護,所以尺寸較小。而兩級二極管之中的N-diffusion電阻的作用一便是作為串聯電阻,確保HBM的ESD電流不會流入第二級中。因?yàn)榈诙?jí)的尺寸較小,過電流能力弱,所以需要N-diffusion電阻讓第二級在HBM中只分流較小的電流。(CDM和HBM的區別前面的文章已經提到過,針對這種超高頻的靜電流,只需要寄生電容很小的二極管便能實現泄放)
作用二是N-diffusion與P-sub構成了一個寄生二極管。當P-sub中集聚了大量電子且PAD接觸到導體后,P-sub中的電子利用該寄生二極管泄放CDM電流,從而實現對NMOS的CDM保護作用,避免Gate損壞。(目前這種設計比較少見)

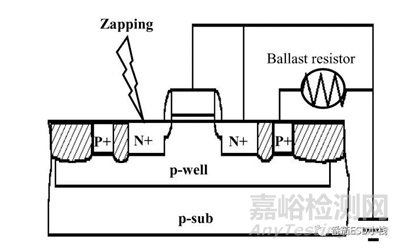

圖二. N-diffusion電阻作為NMOS鎮流電阻。

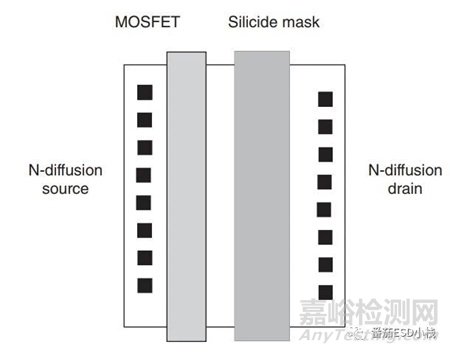

圖三. N-diffusion電阻作為NMOS鎮流電阻。

無論是GGNMOS還是GCNMOS都需要NMOS的drain端直接承受ESD的沖擊,所以為了避免MOS管的損壞,需要在drain端設計鎮流電阻,一方面能確保ESD電流的均勻分布,一方面能保護器件不在ESD中損壞。除了用N-well resistor 作為NMOS鎮流電阻外,還可以將drain端拉寬,并進行salicide block處理。

1.2 N-WeLL resisitor的ESD作用。

N-Well電阻在ESD防護電路中主要起到的是鎮流電阻的作用。

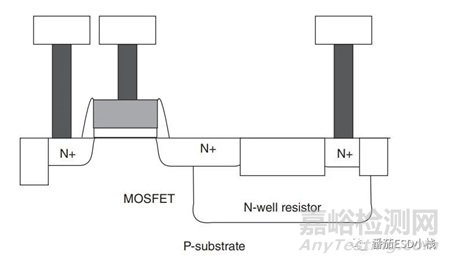

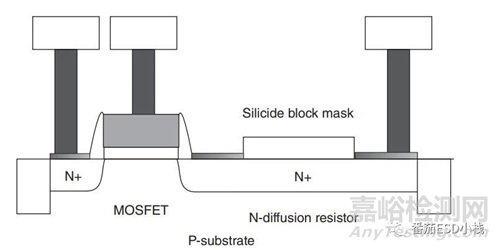

圖四.N-well resistor 作為NMOS鎮流電阻。

這種設計的目的與N-diffusion電阻作為NMOS鎮流電阻的設計思路一致。但是N-Well鎮流有其獨特的優勢:
1.因?yàn)镹-Well的存在,ESD電流需要流過Nwell才能到達drain端,其鎮流效果更好,NMOS的drain端承受的靜電作用較少。
2.N-Well中載流子濃度較低,所以這種鎮流結構中N-well與MOS中N+接觸面會存在異質結,該異質結有利于GGNMOS中寄生三極管的擊穿。
3.不需要silicide block的mask。

4.與NMOS的集成度更高,能降低接觸電容。

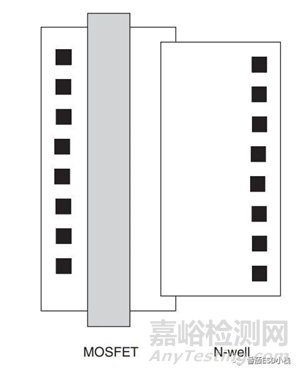

圖五.N-well resistor 作為NMOS鎮流電阻。

2. P-diffusion resisitor的ESD應用

P-diffusion resisitor的應用與N-diffusion resistor的應用類似,主要作用于HBM-CDM二級防護中,一二級間的分流電阻,避免二級保護被HBM所損壞。同時P-diffusion resisitor中的P+與PMOS中的N-Well形成一個寄生二極管,實現對N-WeLL中積聚的負電荷的泄放,實現對PMOS的CDM防護。另外P-diffusion resisitor也可以實現對GDPMOS中PMOS源端的保護。

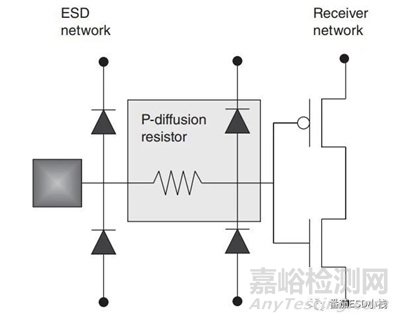

圖六.在HBM-CDM二級防護中的P-diffusion電阻。

3. POLY 電阻的ESD應用

1.1與2.1已經提到了diffusion電阻用于CDM防護,但是這兩種電阻有個明顯弊端,N-diffusion只能保護NMOS,P-diffusion只能保護PMOS,但是PMOS和NMOS都有CDM損壞風險,diffusion電阻無法做到兩者兼顧。目前最主流的HBM-CDM二級防護的結構如圖所示:

圖七.POLY電阻的ESD應用。

用POLY電阻作為二級防護的電阻,讓其只起到分流的作用。把P-diode與PMOS做到同一個阱中,當PMOS中的N-WeLL中因?yàn)橥饨珉妶?chǎng)積聚了很多負電荷后,負電荷可以通過P-diode與N-Well間的寄生二極管泄放到PAD,實現對PMOS的CDM防護。同理把N-diode與NMOS做到同一個阱中,當在外界作用下NMOS中的P-Well積聚了大量正電荷,這些正電荷便可通過N-diode泄放,實現對NMOS的CDM防護。

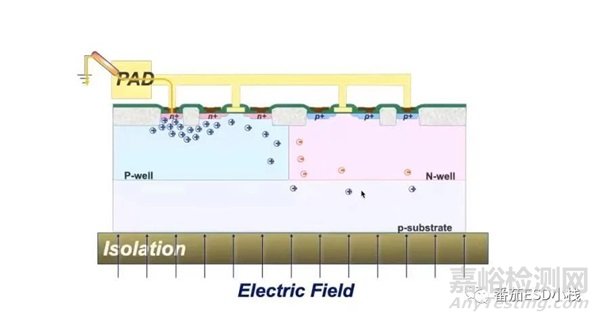

圖八.N-diode實現NMOS的CDM防護機理示意圖。

POLY電阻用于二級防護,需要根據前后級的類型選擇阻值,如果前后級都是二極管,其阻值不需很大。如果前后級是GGNMOS等需要擊穿的器件,阻值就需要大一些。
有些設計會在ESD防護單元后加電阻,如圖所示。

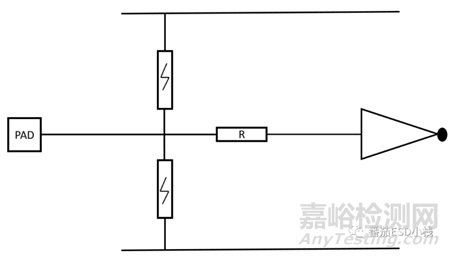

圖九.ESD后置POLY電阻。

該電阻的作用是保護Input buffer的柵極。ESD器件的Second break down Voltage 的電壓會分壓一部分到電阻上,從而保護了內部電路的柵極。
POLY電阻還應用于體鎮流電阻,用來提高器件的ESD魯棒性。

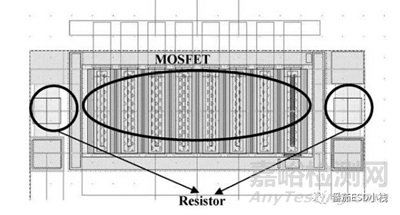

圖十.體鎮流電阻版圖。

體鎮流電阻的作用是通過鎮流電阻,促使體電位分布均勻,使得GGNMOS等器件在應對ESD電流時均勻開啟,提高ESD過電流能力。同時,該電阻能減少GGNMOS進入Holding Voltage后的開啟電阻。

圖十一.體鎮流電阻示意圖。

4.電阻的ESD失效分析

在電路中無論是ESD防護單元還是其他單元,都有承受ESD沖擊的風險。這里討論下電阻在ESD下的失效機理。電阻在面對ESD時的失效原因是由不同材料接觸面的熱失配梯度造成(不同材料的接觸面產生熱力學梯度,時間一久或者梯度過大,就會造成失效)。目前主流工藝結點下,接觸孔主要是由鎢做成,互聯主要由Cu組成。Silicide電阻和Silicide Block電阻的失效位置和機理有所區別。Silicide電阻的失效主要發生在接觸孔和poly的接觸面,因?yàn)殒u合金和poly上的NiSi緩沖層的方塊電阻差值較大,當過大的電流通過時,poly接觸面與W接觸孔產生熱梯度,從而造成失效。Silicide Block電阻主要失效點在Cu互聯,因?yàn)镾ilicide Block電阻的電阻率更大,POLY和NiSi緩沖層的結溫度更高,而Cu互聯更易受高結溫的影響,該高溫會傳遞到Cu互聯上從而造成失效。

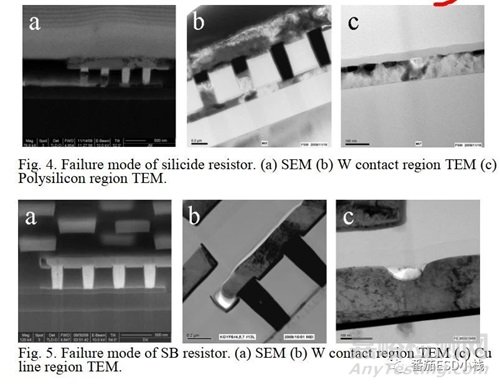

圖十二.兩種電阻失效后的SEM/TEM圖片。

可以看出Silicide電阻的失效主要發生在鎢合金的接觸孔和多晶硅處。而Silicide Block電阻的失效主要發生在Cu互聯上。

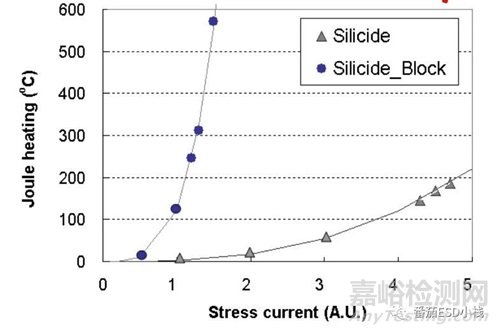

圖十三.兩種電阻電熱特性對比。

從圖中可以看出兩種電阻電熱特性差距較大。Silicide Block電阻阻值較大,但是節溫上升幅度大,ESD下容易失效。而Silicide電阻阻值較小,但是結溫度上升較慢,針對ESD的魯棒性較好。

之前我手頭一個項目就是IO接口處的電阻發生了失效,當時出于面積的考慮選用了類似Silicide Block的High POLY電阻,所觀察的現象也是連接金屬出現問題。而出現該問題是因?yàn)镋SD模塊與內部器件不匹配,通過調整ESD模塊解決的這個問題。
