失效的模式包括疲勞斷裂、應力腐蝕開裂或環境應力開裂產生的脆性斷裂。對失效機制的分析和理解有助于工程師和材料學家對這些風險進行管理，并降低失效的可能性。
微觀組織對材料服役過程中的性能和行為有很強的影響。因此，失效分析通常包括微觀組織分析，對失效組件的微觀組織特征進行評價。這種微觀組織的檢查往往確定了材料加工過程中的失誤，例如：熱處理或焊接，表面處理和雜質等。
EBSD是預測構件壽命和了解潛在失效機制的強大工具。EBSD可以提供有價值的微觀組織信息，例如相鑒別，晶粒尺寸/形態分布和晶粒取向信息。因此它通常被用來表征相/析出相的分布，晶界類型和分布、裂紋擴展、變形、應變分布和裂紋周邊微觀組織，斷裂表面或平面。這些都是研究人員和產品工程師用來獲得失效過程有價值信息的EBSD常規應用。
下面討論了兩個研究實例：
1、 蠕變鎳基合金的EBSD表征
鎳基高溫合金具有優良的機械強度和抗蠕變（固體在應力作用下變形的趨勢）性能。這些合金通常以γ相為基體，含有γ’金屬間相Ni3(Al,Ti)以阻礙位錯運動?？谷渥冃阅芤蕾囉诰w結構內位錯移動速度的減慢。在蠕變條件下，γ’顆粒傾向于筏化（筏化是γ’相的定向粗化，發生于高溫下鎳基合金的蠕變過程2），變形也很大程度上發生在晶界和γ’/γ界面處。
EBSD用于研究鎳合金蠕變后產生的微觀組織和損傷。
圖1為拋光樣品的二次電子圖像，微觀組織包括大晶粒γ相基體，以及其中包含的γ’析出相。觀察到兩條裂紋尖端，下方裂紋尖端上的晶粒內的γ’相粒子已經出現筏化。裂紋的尖端附近也有一些較大尺寸的粒子。

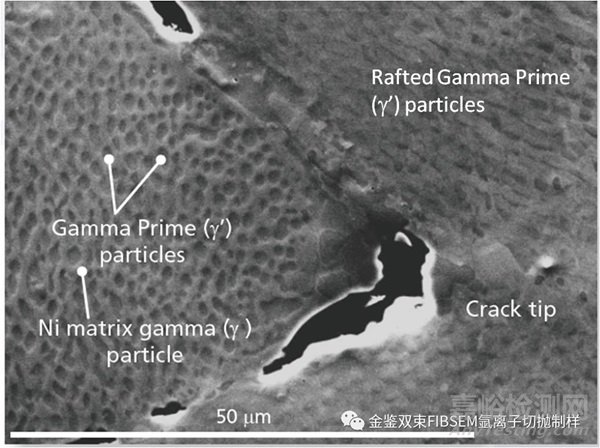

圖 1 Ni樣品的二次電子圖像?？梢钥吹酱蟮?gamma;相晶粒和其中小的γ’相顆粒。裂紋尖端周圍也有一些大的顆粒。
通過結合EBSD和EDS鑒定裂紋尖端的粒子為M23C6結構的鉻鉬碳化物。這是利用 相鑒別工具得到的。
圖 2 通過結合EBSD花樣解析結果和能譜數據鑒定晶界處顆粒為M23C6相。

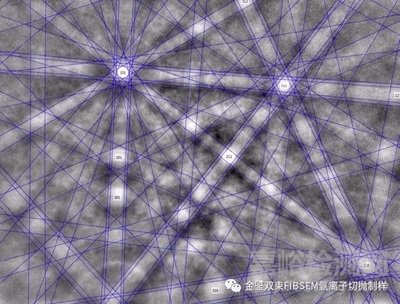

(a) M23C6相的EBSD花樣的解析結果

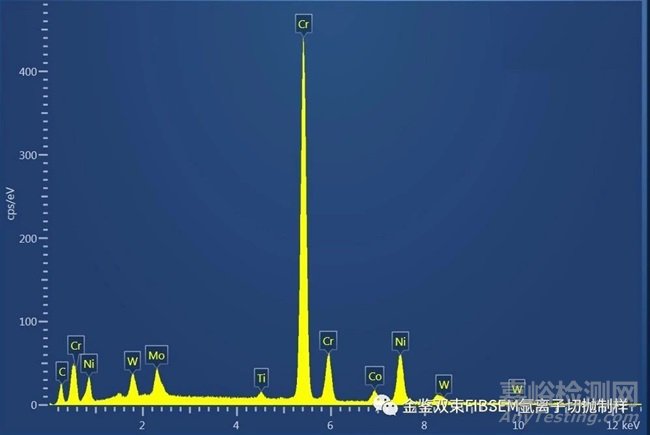

(b) M23C6相的能譜譜圖

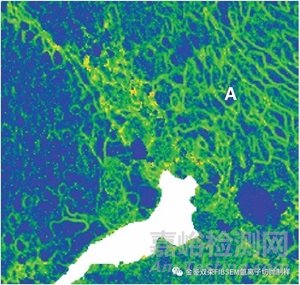

圖3為EBSD分布圖數據。圖3(a)為花樣質量襯度圖，顯示了γ和γ’的界面以及γ’相的粗化。圖3(b)顯示了碳化物M23C6的分布。γ 和 γ’相具有相同的晶體結構，可以用鎳的FCC相標定。圖3(c)為取向波動（KAM）分布圖，顯示了γ相晶界和γ/γ’相界的取向偏差。顏色標尺中，黃綠色代表較大的取向差角。測的最大取向偏差角（高達2°）位于區域A的γ’顆粒處，此處晶粒筏化最大。
圖 3 Ni樣品的EBSD結果。

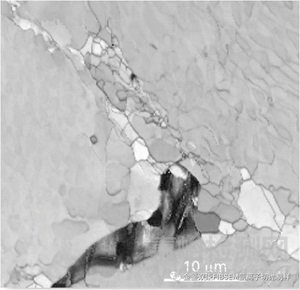

(a) 花樣質量襯度圖；

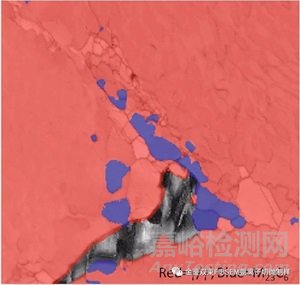

(b) 相分布圖，γ 和 γ’相具有相同的晶體結構，可以用鎳的FCC相標定，紅色為γ/γ’，藍色為M23C6；
(c) KAM圖顯示了局部取向差的分布。

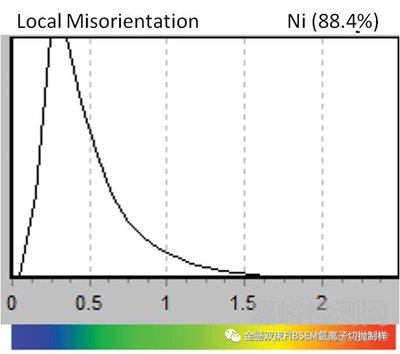

(d) 顏色標尺及取向差分布柱狀圖。
在這個例子中，結合EBSD和EDS數據表征出了蠕變損傷的分布特征。這里，KAM圖直觀的顯示相界面間蠕變損傷的范圍和程度，特別顯示樣品中何處發生了筏化。
2、EBSD分析超級雙相不銹鋼（SDSS）的應力腐蝕開裂（SCC）機制。
超級雙相不銹鋼（SDSS）產品廣泛應用于石油和天然氣行業的工藝設備，例如油井、套管、輸油管、井口設備、海水處理系統和海底管纜等。相比于傳統的奧氏體鋼，SDSS具有更好的機械和耐腐蝕性能。SDSS組織包含奧氏體（γ）和鐵素體（α）。但是經過熱處理后，材料中會形成金屬間相的析出，例如σ相，這將降低機械性能和耐腐蝕性能。因此，了解在模擬油田測試環境下，σ相對SDSS材料行為的影響很重要。
本研究1旨在探討SDSS暴露在北海平臺所在的鹽水中，發生應力腐蝕開裂（SCC）的潛在敏感性。測試了含有20%σ相的樣品，用來研究SDSS的失效行為。EBSD技術用來研究開裂機理。
圖4(a)所示為一個失效樣品橫截面的相分布圖，它說明了裂紋在σ晶粒內形核產生；不僅在樣品表面，在樣品中心也發現了σ相開裂。無論晶粒大小，在所有離表面很遠的較脆的σ晶粒內都有裂紋產生。一旦裂紋在σ相內產生，他們會擴展至γ相，被α相和γ相阻斷或被轉至σ相邊界。
圖 4 超級雙相不銹鋼在礦物油腐蝕的EBSD數據。

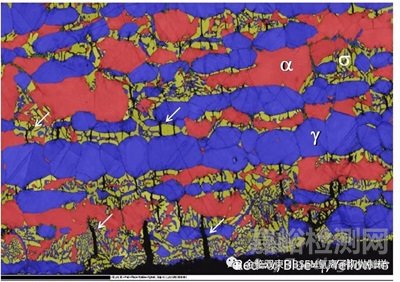

(a) 在礦物油中腐蝕超級雙相不銹鋼EBSD相分布圖，黃色是σ相，藍色是γ相，紅色是α相。箭頭所示裂縫說明裂紋起源于σ相，擴展至γ相，被α相和γ相阻斷。

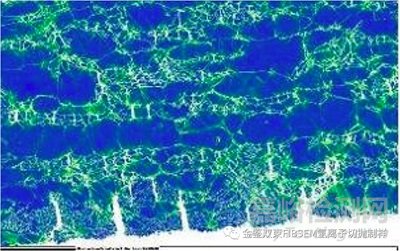

(b) 同一區域的EBSD應變分布圖。
圖4b利用KAM分布圖顯示了σ和α晶粒周圍有大變形量組織。EBSD的KAM分布圖顯示裂紋周邊有較大的塑性應變，γ相內的塑性應變較小，并且裂紋的擴展與裂紋尖端的塑性應變相關。
在這項研究中，EBSD為超級雙相不銹鋼中相的復雜行為研究提供了更多的信息。它表明油田環境中σ相更容易產生裂紋。
參考文獻
1.C. J. Park Corrosion March 2013, Vol. 69, No. 3, pp. 276-285.
2.F.R.N. Nabarro, “Rafting in Superalloys”, Met. Mat. Trans. A, 27A(1995), 513-529.
EBSD樣品的制備(CP法）
氬離子拋光是利用高壓電場使氬氣電離產生離子態，產生的氬離子在加速電壓的作用下，高速轟擊樣品表面，對樣品進行逐層剝蝕而達到拋光的效果。

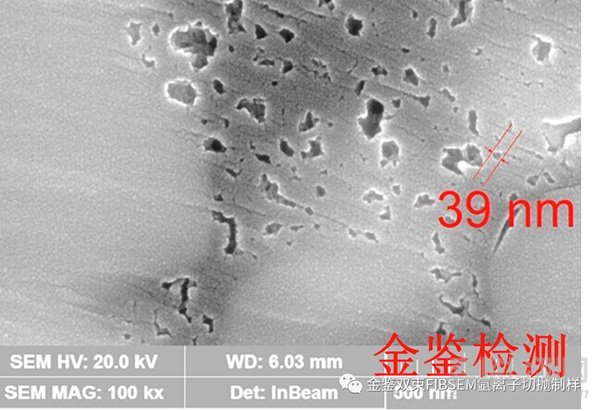

氬離子拋光技術是對樣品表面進行拋光，去除損傷層，從而得到高質量樣品，用于在 SEM，光鏡或者掃描探針顯微鏡上進行成像、EDS、EBSD、CL、EBIC 或其它分析。針對不同的樣品的硬度，設置不同的電壓、電流、離子槍的角度、離子束窗口，控制氬離子作用的深度、強度、角度、這樣精準的參數，有利于制備成研究者理想的材料樣品，這樣的樣品不僅表面光滑無損傷，而且還原材料內部的真實結構，正如頁巖內部的細微孔隙在SEM下放大到10K時也能看得清清楚楚，以及材料內部的不同物質分層都能看的分界線明顯。

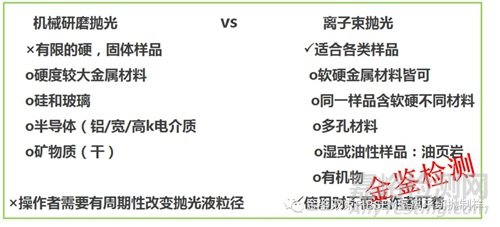

機械研磨拋光和氬離子拋光對比
1. 從適合于不同樣品的角度分析
氬離子拋光儀適用于各類樣品，能夠用于制備軟硬材料不同的材料，而機械研磨拋光只能用于制備硬度有均一的樣品，詳見下圖：
2. 從拋光樣品的效果角度分析

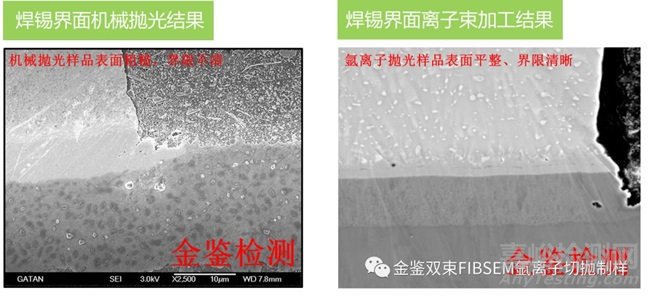

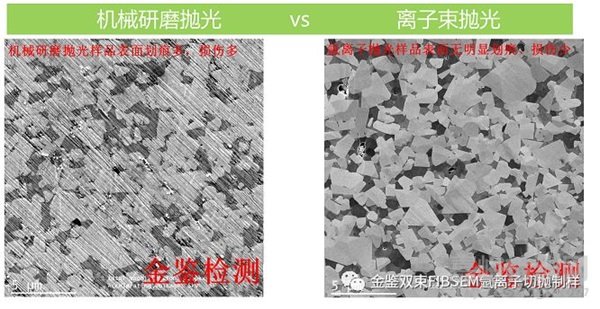

由于氬離子拋光技術是利用氬離子束對樣品進行拋光，氬離子束作用精準而柔和，因此可以獲得表面平整光滑、劃痕損傷少、界限清晰的樣品。而機械研磨拋光制備出來的樣品表面粗糙不平、坑坑洼洼、劃痕損傷多、界限不清。
