一、問題反饋：
儀器特點：過CLASSB、語音播報、LED燈顯示、MCU控制、充電電路、電池供電、泵閥部件，啟動語音提示，測試完后語音播報。
儀器在待機、充電狀態，輻射嚴重超標。充電狀態更嚴重，如圖1（水平）、圖2（垂直）。

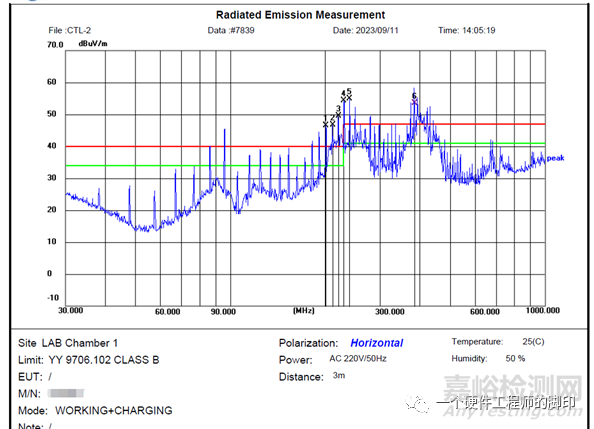

圖1 充電狀態（水平）

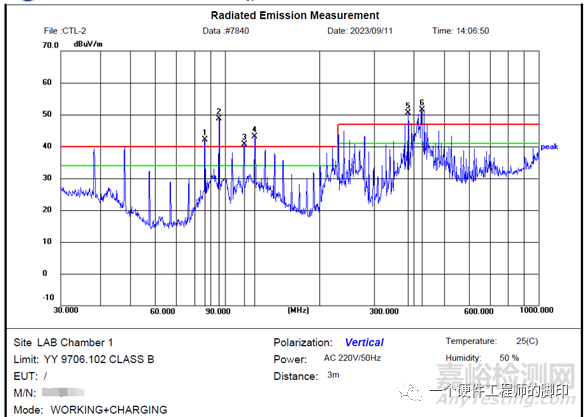

圖2 充電狀態（垂直）
測前分析：通過分析測試數據，初步懷疑與DC/DC開關信號、泵閥開啟導致、MCU晶振有關，后面證實并不是。
二、整改過程
由于測試過程中全程進進出出，中途未保存數據，這里表述整改思路和過程。先解決工作狀態，再解決充電狀態。
整改工作狀態：
1、通過前期的分析和排查，初步懷疑是SPK信號，在語音播報信號中存在輻射源，且兩走線較遠，見圖3所示。

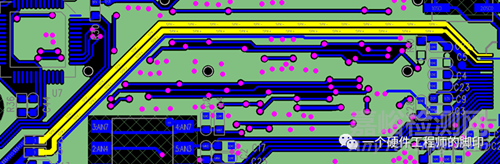

圖3 SPK信號
2、根據客戶反饋和分析，在3米暗室測試工作狀態，發現在語音播報的狀態下，輻射凸顯出來，播報結束后，曲線很好。
3、懷疑是從喇叭信號線出去，將L3/L5割斷，焊接600Ω磁珠，C47/C43焊接103電容，如圖4所示位置，測試結果改善不明顯。由于3.3V輸入靠近SPK信號，故R10焊接600Ω磁珠，C27焊接104電容，有改善但不足。

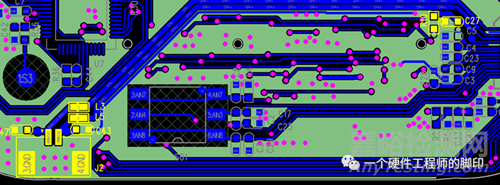

圖4 所示
4、從源頭切斷，如圖5所示，切斷SPK信號，兩線都串600Ω磁珠，效果改善非常好，僅200M有個小包洛；將“3”中L3/L5/C47/C43去掉，效果一致。

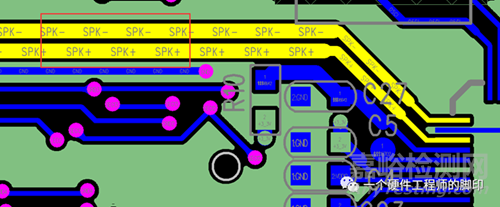

圖5所示 切斷SPK信號
5、 解決200M小包洛：將“3”措施中C27 104電容去掉，徹底解決工作狀態超標問題。至此，工作狀態超標問題解決，措施：靠近MCU的SPK信號線串600Ω磁珠，R10電源串600Ω磁珠。
整改充電狀態：
1、充電狀態輻射超標，初步懷疑是從USB 5V電源線輻射出去的，故在5V輸入端增加一顆磁珠，L2焊接600Ω磁珠，C13焊104電容，如圖6所示，一點效果都沒有。后面怎么折騰USB端口都不行。

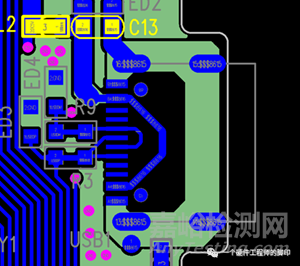

圖6所示 USB端口
2、懷疑是喇叭信號線輻射耦合到USB信號線導致超標，恢復L3/L5/C47/C43磁珠電容，效果很好，如圖7所示。

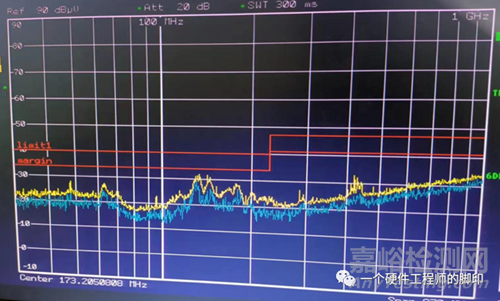

圖7所示，最終效果
三、整改方案
1、靠近MCU的SPK信號切斷，串600Ω磁珠，靠近的R10供電電源串600Ω磁珠；
2、L3/L5串600Ω磁珠，C43/C47并103電容；
其他：涉及后續改板升級的建議
1、L3/L5/C43/C47已經預留的EMC器件，靠近MCU放置；
2、該高輻射源SPK音頻信號走線包地處理；
3、USB預留的EMC防護器件添上；
