一、前言
隨著科技和智能設備的飛速發展，越來越多的電子產品應運而生，但隨之而來的電磁輻射問題也越來越多，電磁輻射污染問題成為了繼大氣污染、水污染及噪聲污染之后的第四大污染，復雜的電磁環境不僅容易在電子產品間相互影響，嚴重的還會影響到我們的生活質量以及我們的身心健康。而時鐘問題作為RE測試中最常見的輻射問題之一，該如何解決時鐘輻射超標問題，也困擾著廣大研發和硬件工程師。本文在本人在整改時遇到的時鐘問題進行探討，分享一些個人的見解。
二、實際案例

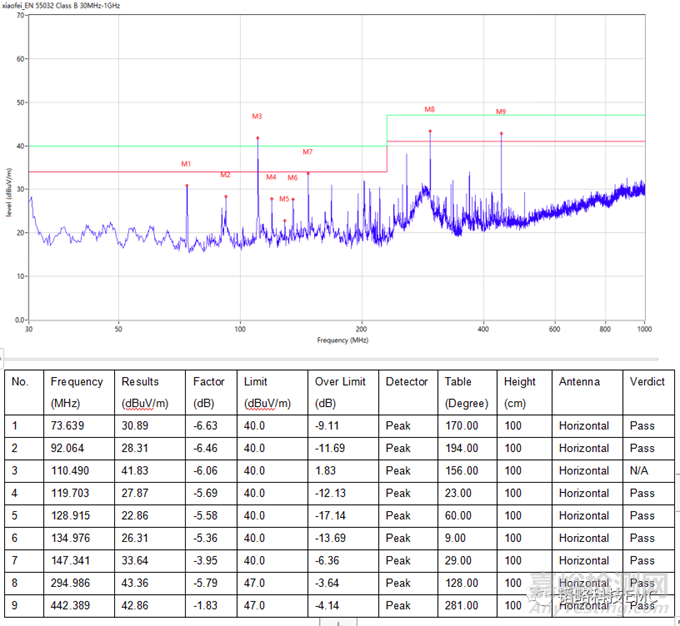

本案例是一款后裝導航，測試標準為EN55032 CLASS B標準。經過實驗室摸底結果發現是時鐘輻射超標，具體數據如下圖：
可以看到數據上水平方向M1/M3/M7/M8/M9時鐘超標非常明顯，垂直方向超標點的頻率基本一致，從圖上大概判斷出為37MHz左右的倍頻，經過通過一系列的排除手段確定時鐘時鐘干擾源為12.768MHz的I2S時鐘導致的，而排除的方法可以通過頻譜儀頻譜儀使用說明可以參考往期微信文章EMC小幫手——頻譜儀或者斷模塊時鐘來確定，這里就不做贅述。
三、整改過程
有了具體的摸底數據分析結果后，就開始進行針對問題點開始進行整改。EMC整改一般從三個角度出發：干擾源-耦合路徑-敏感設備（線路）。從干擾源頭整改一般來說是最優解，因為問題源頭一般也相對來說也比較容易找到，其次耦合路徑和敏感設備都和干擾源相關，所以我們整改時一般先從源頭解決。
經過排查確定干擾源為I2S時鐘后，先采用一般的常規電容濾波手段,發現并沒有明顯效果，那我們只能換一種思路，把噪聲源頭“堵住”，堵住的方法一般是通過電阻、電感、磁珠等器件將噪聲電流減小，從而達到整體噪聲減小。具體公式為：
從公式我們得知：當其他的變量不變情況下，電流I變小,噪聲能量E也隨之變小。然后我們在時鐘走線上的電阻換300Ω磁珠測試后情況如下圖:

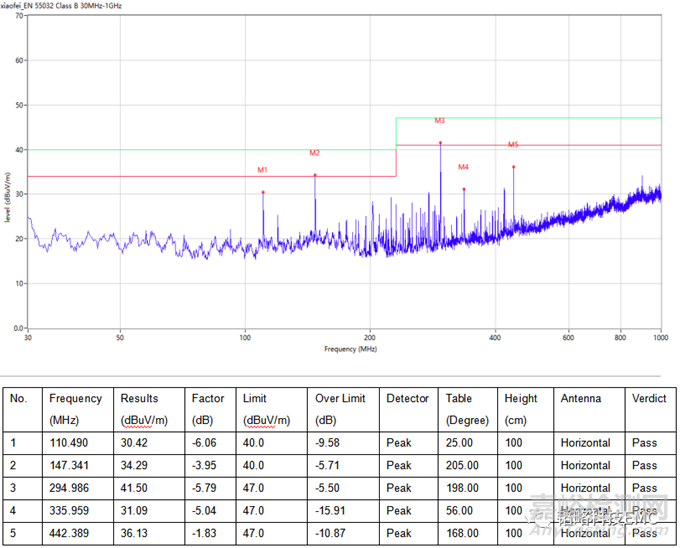

（增加磁珠后的數據）
從數據得出，時鐘噪聲有明顯的下降，余量最少也有5.5個dB余量，和最初數據對比，基本下降了2到10個dB。
四、擴展
文章主要闡述了EMC問題從干擾源進行整改，而我們從源頭解決時鐘輻射超標的方式除了我們常規的磁珠、電容、電感等組合濾波外，我們還可以嘗試對時鐘進行展頻解決。對時鐘展頻方式兼容性很強，不僅可以針對無源晶振，有源晶振同樣也有適配的方案。

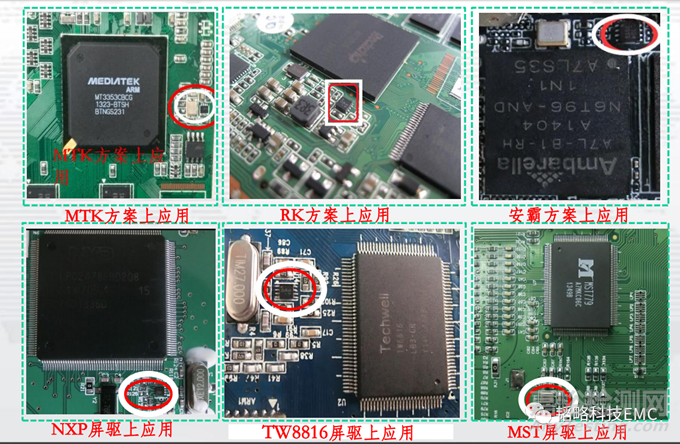

（展頻在不用方案上的成功案例）
五、總結
時鐘輻射超標問題確實是EMC整改過程非常棘手的問題，學會EMC三要素后，再從不同角度出發結合不同的應對措施，其實問題可能真的沒有那么難。
