本文提出了一種新型的VHP滅菌工藝，滿足在較低溫度狀態下，借助循環風機完成過氧化氫汽化。高濃度過氧化氫易制爆，“低溫”則大大提升了滅菌工藝的安全性。借助大風量的風機，可使過氧化氫氣體的粒徑更小、穿透性更強。在生物安全領域，關于袋進袋出系統的滅菌一直備受關注（以下簡稱“BIBO”系統），新型VHP滅菌工藝可實現對“BIBO”系統的滅菌挑戰，并通過了CMA認證。
1、引 言
近年來疫情頻發，傳染病日趨國際化，生物安全已然納入國家安全范疇。為應對日趨嚴峻的疫情，中國計劃到2025年建立5到7所四級生物安全實驗室，目前國內通過CNAS驗收的四級生物安全實驗室（P4 實驗室）有兩個，分別是2018年1月驗收的中科院武漢病毒研究所和2018 年7 月驗收的中國農業科學院哈爾濱獸醫研究所。一個P4 實驗室一般會配套幾個P3 實驗室以及多個P2 實驗室，如此龐大的生物安全防護體系，在維護管理方面有著嚴格的要求。
生物安全實驗室能達到生物安全的要求，主要通過防護屏障和管理措施兩種方式。在一個試驗周期完成后，需要對整個實驗環境進行滅菌，生物安全實驗室防護區域內的消毒滅菌是規避實驗室感染風險的有效措施。高等級生物安全實驗室裝有特殊的空調系統，進入的空氣溫度、濕度與潔凈度都需要進行調節，進出空氣都要經過過濾效率為99.99%的HEPA過濾器，并保證實驗室內空氣的換氣次數達到國家標準要求[1-2]。實驗室采用定向負壓系統，實驗室內的空氣只能通過排風系統排出，而不會向外圍空間泄漏，高等級的生物安全實驗室排氣系統要求經過雙級高效過濾器，以保護實驗室外的空氣不受污染。
復雜的空調系統設計以及較高的病菌污染風險，向高效過濾器的滅菌發起了更高級的挑戰。最典型的是箱式“BIBO”系統HEPA過濾器單元，一般安裝于實驗室頂部的設備層或?qū)嶒?yàn)室旁的設備間，用于高級別的生物安全實驗室（四級或有特殊要求的三級生物安全實驗室）。采用氣體滅菌劑在箱體內循環往復穿透HEPA過濾器，動力源為氣體發生器，氣流經過過濾器后有明顯壓降，雙級高效過濾器對過氧化氫氣體攔截明顯。因此穿透高效要求發生器的風量大且發生的氣體粒徑小，對過濾器進行原位消毒滅菌，操作安全、簡便。截至目前，過氧化氫干霧技術、微冷凝技術以及傳統的加熱閃蒸技術，均無法實現對“BIBO”系統的滅菌。

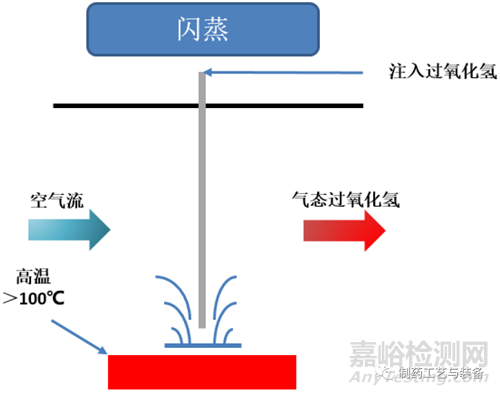

圖1 加熱閃蒸式工藝原理圖
2、VHP滅菌工藝
2.1VHP滅菌工藝的概述
最早在1980s 年，美國STERIS公司發現過氧化氫汽化后，會比液態過氧化氫有更強的殺芽孢能力。隨后1990 年汽化過氧化氫正式通過美國EPA 核準，作為滅菌劑，并很快在各個工業領域運用。
汽化過氧化氫（以下簡稱“VHP”）屬于一種廣譜抗菌劑，可殺滅包括病毒、細菌、細菌孢子、真菌，甚至線蟲卵、外毒素和朊病毒等[3-4]。在滅菌結束后會，過氧化氫氣體降解為水和氧氣，不會生成對人體、環境有害的物質，滅菌時間短，純氣態工藝，材料兼容性好[5]。VHP®即Vaporized Hydrogen Peroxide，在業內已被廣泛接受和認可，隨著VHP滅菌工藝的發展，相類似的滅菌工藝技術如雨后春筍般發展起來，但在滅菌效果和滅菌過程控制方面卻大相徑庭。
2.2傳統VHP滅菌工藝
傳統的VHP 滅菌工藝一般采用加熱閃蒸法，過氧化氫液體在蠕動泵作用下，被滴在加熱溫度長期保持在120~130℃的不銹鋼板上，過氧化氫液體瞬間快速蒸發為氣態過氧化氫，氣體隨著空氣流送入滅菌空間[6-7]。質量分?jǐn)?shù)高于8%的過氧化氫均屬于易制爆危化品，在高溫下，如果過程控制不好，將會造成嚴重安全事故。此外，該工藝對過氧化氫的純度也有著較高要求，如果過氧化氫雜質殘留在加熱板上，日積月累，加熱板上會附著一層厚厚的雜質層，如果不及時清理，將會影響加熱板的導熱，不但影響汽化效果，還存在一定的隱患。
2.3新型VHP滅菌工藝
新型VHP 滅菌工藝采用低溫噴射法，可消除加熱閃蒸法帶來的安全隱患，同時還增添了過程控制方面的新元素。噴嘴位置分上下兩部分，下端進氣，上端進液。在噴射管下端，通過風量較大的循環風機引入空氣流935 m3/h，在噴射管上端，通過蠕動泵導入過氧化氫，瞬間空氣將過氧化氫液體打散噴出，噴嘴形狀呈蘑菇形，蘑菇形的頂蓋將噴出的過氧化氫氣體阻截，并擴散到腔室中，腔室的加熱帶將剛噴出的過氧化氫氣體恢復至室溫，從而穩定擴散至滅菌空間。該工藝采用低溫滅菌，安全性能大幅提升。滅菌劑選用常規的過氧化氫，管壁或腔體上無任何殘留，便于設備的維護和管理，滅菌工藝也更加穩定[8-10]。

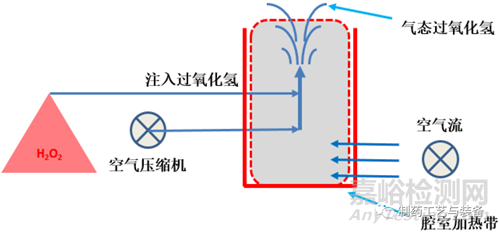

圖2 常溫噴射式工藝原理圖
新型VHP 滅菌工藝可通過無線通訊功能，實現遠程控制。Real VNC 是一個遠端控制軟件，Router 是滅菌設備的無線路由器，在滅菌區域外借助手機、平板、電腦等通訊工具，即可對滅菌設備進行控制并實時監控滅菌數據。Victory是過氧化氫發生器，為過氧化氫氣體發生的源頭，設備本身具有溫度、濕度、過氧化氫濃度探頭。TS1000 是可選配的遠端探頭，用于監測過氧化氫氣體最難達到位置的溫度、濕度、過氧化氫濃度，適用于較復雜的房間。AR1200 是可選配的過氧化氫降解器，設備由鉑系金屬組成，催化降解過氧化氫，降解速率高達2039 m3/h，一般也可以借助潔凈室空調系統來降解過氧化氫。新型VHP 滅菌工藝在過程控制和滅菌效果方面的優勢是獨一無二的，由B&R（貝加萊）控制系統來調節過氧化氫注射率，通過設定飽和度的上限和下限，當飽和度達到上限，則停止注射過氧化氫，當飽和度低于下限時，則設備重新開始注射過氧化氫。

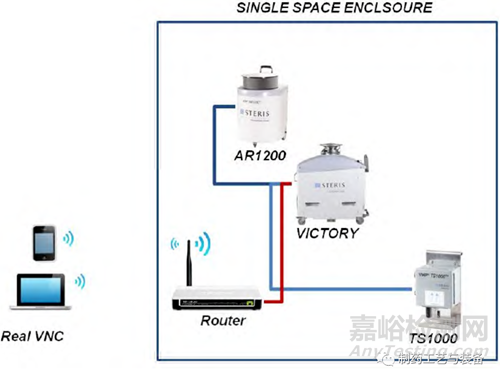

圖3 常溫噴射式設備連接示意圖
3、材質兼容性測試

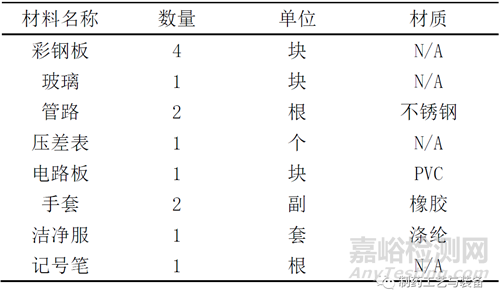

凡是VHP 在滅菌過程中可接觸的設備及材料表面，均應考慮其對VHP 強氧化性的耐受性，中國軍事醫學科學院選用新型的VHP 滅菌工藝，對生物安全實驗室用到的各種材質進行了材質兼容性測試。圖四為過氧化氫濃度變化趨勢圖，VHP濃度設置在1.5-2mg/L(＞900 ppm)，持續滅菌超過5 小時。通過滅菌前后對比分析，得出新型VHP滅菌工藝對進行測試的部件有良好的材質兼容性。

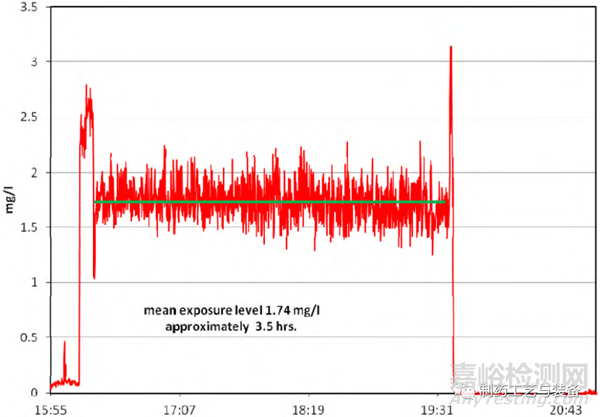

圖4 過氧化氫濃度趨勢圖
4、“BIBO”系統解決方案

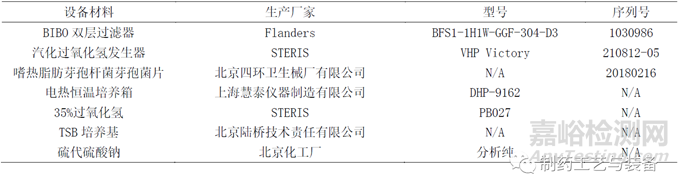

4.1實驗儀器及耗材
4.2測試步驟
（1）使用PAO發煙設備對高效過濾器檢漏，確認高效過濾器完整、密封性好。
（2）按下圖方式連接過氧化氫發生器與BIBO系統，并在BIBO過濾系統內部布置指示劑。采樣點編號說明：01 和02 送風箱體上沿兩角、03 和04 初效后擋板上沿兩角、05初效后擋板中間位置、06 和07 一級高效后箱體上沿兩角、08 和09 一級高效后擋板上沿兩角、10一級高效后擋板中間位置、11 和12 二級高效后箱體上沿兩角、13 和14 排風箱體下沿兩角、15 二級高效后擋板外側。

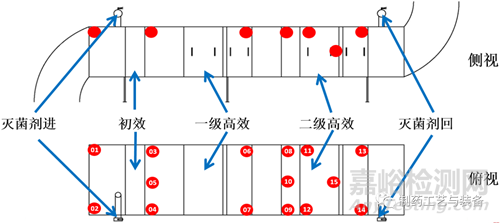

圖5 指示劑布點圖

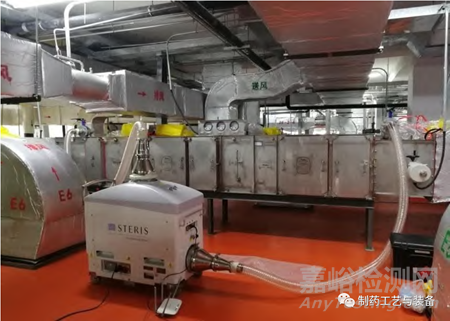

圖6 BIBO 系統與設備連接示意圖

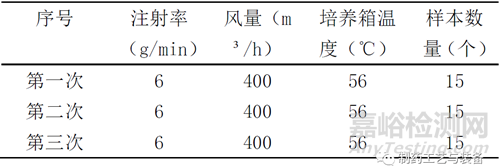

（3）設定過氧化氫發生器注射率級風機風量，連續三次使用同一設定參數對同一組BIBO 系統滅菌，滅菌完成后取出生物指示劑放入含有中和劑的培養基中在56℃恒溫培養箱培養7d，同時設一組陽性對照組和一組陰性對照組，分別觀察三次滅菌后的生物指示劑培養結果，得出滅菌結論。
5、“BIBO”系統滅菌結果
5.1滅菌數據

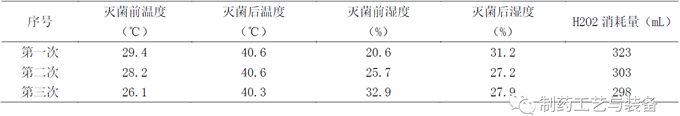

BIBO 雙級高效過濾器全長5000mm、高750mm、寬620mm，體積約為2.3m3，有擋板的高效過濾器濾芯尺寸610mm * 610mm * 292mm，兩個高效過濾器濾芯間距1500mm，較小的滅菌體積，結合復雜的滅菌結構，氣體的循環往復使得腔室內溫度有所提升，平均升高12.6℃。密閉箱體內加入大概300mL 的35%過氧化氫，使得濕度有所提高，第一次增加10.6%，第二次增加1.5%。溫度升高會使?jié)穸冉档?，所以第三次由于起始溫度較低、濕度較高，在過氧化氫注入的過程中理論上濕度是應該增加的，但由于溫度也在升高，升溫造成濕度更大程度的降低，所以造成第三次滅菌后濕度反而減少5%。

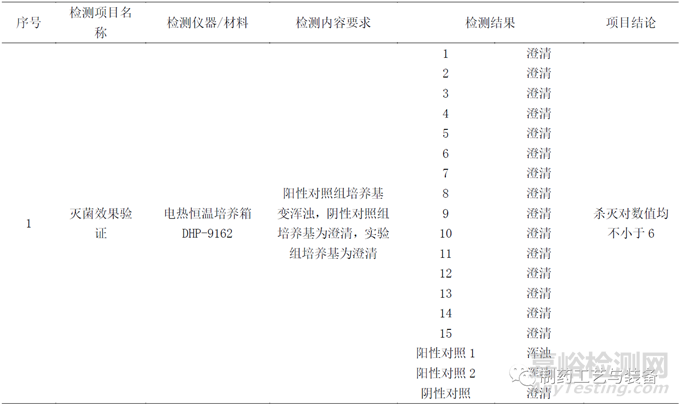

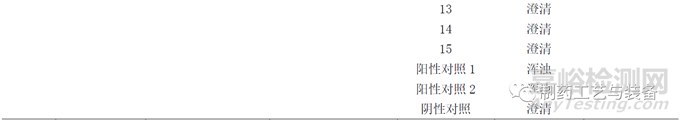

5.2指示劑結果
5.3CMA認證
經過三次VHP 滅菌，每次滅菌結果均合格，新型VHP滅菌工藝順利完成了高等級生物安全實驗室“BIBO”系統的滅菌挑戰，并通過具備相關資質的第三方檢測機構（北京環安生物技術服務有限公司）檢測，獲得CMA 認證。

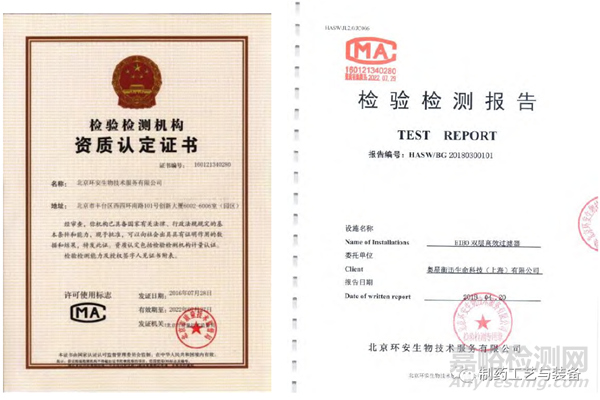

圖7 CMA 認證資質
6、結論與展望
新型VHP 滅菌工藝是對傳統加熱閃蒸技術的升級，在較低溫度狀態下完成滅菌，確保滅菌全過程的安全性。該工藝對過氧化氫純度要求較低，適用性強，滅菌過程中腔體內不會有試劑殘留，便于設備的維護和管理。過氧化氫氣體在循環風機作用下以較小的粒徑，較大的風速擴散至滅菌空間，穿透性強，可以穿透HEPA 過濾器，因此可為生物安全柜、局部RABS 系統、隔離器等含有HEPA 高效的設備、系統進行滅菌。本文首次報道了新型VHP 滅菌工藝對高等級生物安全實驗室“BIBO”系統的滅菌挑戰，三次平行試驗殺滅對數值均不小于6，順利通過了第三方驗收，并獲得CMA 認證。
生物安全實驗室是一座堅不可摧的“堡壘”，高效過濾器則是“堡壘”與外界相通的“窗戶”，當然也是病原微生物的集中地帶，如何把好生物安全領域最后的“關口”，將攔截住的病菌進行有效殺滅，防止病菌蔓延傳播，一直是生物安全行業的焦點。新型VHP 滅菌工藝在生物安全、制藥等領域所帶來的技術革新，實現了對病原微生物的有效控制，為生物安全實驗室的發展保駕護航。
