粉末冶金鈹材廣泛應用于航空、航天等領域中，熱物理參數是評價粉末冶金鈹材熱穩定性，計算其熱應力的重要指標之一。熱物理參數是材料在熱過程中表現出來的各種熱力學特性參數的總稱，其中包括熱擴散系數α、比熱容Cp、導熱系數λ等。準確地測量粉末冶金鈹材的熱物理參數，對于科學基礎研究、工程計算、工藝設計等都具有重要的意義。
測量不確定度可用來表示測量結果的分布范圍。近年來，對CNAS(中國合格評定國家認可委員會)認可實驗室的不確定度評估能力提出了明確要求：在可控的條件下，每次檢測不需要更改試樣性能參數，因此，需要在每次檢測后進行不確定度評定工作。目前，對熱物理參數測量結果不確定度評估的研究較少。研究人員測量了粉末冶金工藝鈹材的熱擴散系數、比熱容、導熱系數，并提出了測量結果的不確定度評定方法，研究結果可為提高材料的使用率提供理論基礎。
1、試驗方法
采用閃光導熱儀測量粉末冶金鈹材在100℃條件下的熱擴散系數、比熱容和導熱系數，取直徑為10mm、厚度為2mm的試樣，采用千分尺測量試樣的直徑和厚度。當環境溫度為25℃時，設置升溫速率為0.1K/min，當環境溫度超過25℃時，設置升溫速率為4K/min。采用模型和脈沖聯合修正進行數學計算，相同條件下重復測量10次，每個溫度點測量3次，取其平均值。測量結束后，利用分析軟件對測量數據進行計算，最終得到試樣的熱擴散系數、導熱系數和比熱容。
2、不確定度評定的數學模型及其來源

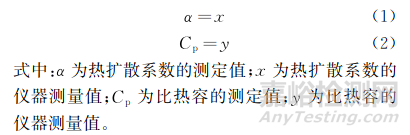

試樣的熱擴散系數是直接從閃光導熱儀的分析軟件讀出的。比熱容是通過選擇合適的參比試樣進行測量，并進行一定的修正得到的，每次的測量參數是固定的，因此，可以將比熱容看成是從閃光導熱儀的分析軟件讀出的。熱擴散系數和比熱容測量結果的數學模型如式(1)和式(2)所示。
導熱系數的數學模型如式(3)所示。
由數學模型和測量原理可知，影響熱擴散系數、比熱容、導熱系數的不確定度來源主要有：測量結果的重復性分量、儀器測量精度引入的不確定度分量、測量試樣厚度和密度引入的不確定度分量。
3、熱擴散系數測量不確定度評定
1、測量結果的重復性分量評定u1(x)
在相同條件下，對同一試樣測量10次，試樣的熱擴散系數、比熱容、導熱系數的重復性試驗測量結果如表1所示。由表1可知：試樣熱擴散系數的平均值為45.3mm2/s，測量的標準偏差為0.3274。熱擴散系數測量重復性所引起的不確定度分量u1(x)為0.0584mm2/s，相對標準不確定度u1rel(x)為0.13%。
2、儀器測量精度引入的標準不確定度分量u2(x)
采用B類評定方法進行評定，依據GB/T 22588—2008《閃光法測量熱擴散系數或?qū)嵯禂?shù)》,熱擴散系數的檢測精度可達±5%，服從均勻分布，取包含因子k=3，誤差半寬為5%，可得到u2rel(x)為1.63%，u2(x)為0.7384mm2/s。
3、測量試樣厚度的不確定度分量u3(x)
由校準證書可知，千分尺的不確定度為1.3μm，包含因子k=2，測量試樣厚度為1.998mm，得到其相對標準不確定度為0.033%。由閃光法測量熱擴散系數的測量原理可知，試樣厚度是以平方的形式影響熱擴散系數的測量結果的，因此，試樣厚度引入的相對標準不確定度u3rel(x)為0.05%，標準不確定度u3(x)為0.0227mm2/s。
4、不確定度評定

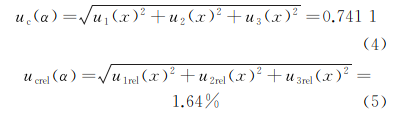

各分量互不相關，用平方和法的平方根計算合成標準不確定度uc(α)和相對標準不確定度ucrel(α)，計算結果如式(4)和式(5)所示。
取包含因子k=2，計算可得熱擴散系數的擴展不確定度U(α)為1.48mm2/s，相對擴展不確定度Urel(α)為3.3%。
4、比熱容測量不確定度評定
1、測量結果的重復性分量評定u1(y)
試樣比熱容測量結果的平均值為2.03J/(kg·K)，測量的標準偏差為0.0482。重復性引入的標準不確定度分量u1(y)為0.0086J/(kg·K)，相對標準不確定度u1rel(y)為0.42%。
2、儀器測量精度引入的標準不確定度分量u2(y)
采用B類評定方法進行評定，依據GB/T 22588—2008，比熱容的檢測精度可達±5%，服從均勻分布，取包含因子k=3，誤差半寬為5%，相對標準不確定度u2rel(y)為1.63%，儀器測量精度引入的標準不確度u2(y)為0.0331J/(kg·K)。
3、不確定度評定
各分量互不相關,用平方和法的平方根計算合成標準不確定度uc(Cp)和相對標準不確定度ucrel(Cp)，計算結果如式(6)和式(7)所示。
取包含因子k=2，計算可知比熱容的擴展不確定度U(Cp)為0.07J/(kg·K)，相對擴展不確定度Urel(Cp)為3.4%。
5、導熱系數測量不確定度評定
1、測量重復性引起的標準不確定度分量u1(λ)
試樣導熱系數測量結果的平均值為169.3W/(m·K)，測量的標準偏差為3.5522W/(m·K)。測量重復性引入的標準不確定度分量u1(λ)為0.6338W/(m·K)，相對標準不確定度u1rel(λ)為0.37%。
2、密度測量引入的不確定度分量u2(λ)
由GB/T 3850—2015《致密燒結金屬材料與硬質合金 密度測定方法》可知，密度測量誤差限為±0.5%，服從均勻分布，其相對標準不確定度u2rel(λ)為0.29%。
3、不確定度評定
各分量互不相關，用平方和法的平方根計算導熱系數的相對標準不確定度ucrel(λ)為1.71%，合成標準不確定度uc(λ)為2.90W/(m·K)。
取包含因子k=2，計算得到導熱系數的U(λ)為5.80W/(m·K)，相對擴展不確定度Urel(λ)為3.4%。
6、測量結果及不確定度的表達
粉末冶金鈹材熱物理參數的測量不確定度報告結果如表2所示。由表2可知：在符合正態分布的前提下，置信概率為95%的熱擴散系數測量結果為(45.3±1.48)mm2/s，置信概率為95%的比熱容測量結果為(2.03±0.07)J/(kg·K)，置信概率為95%的導熱系數測量結果為(169.3±5.80)W/(m·K)。
7、結論
(1)影響熱擴散系數的不確定度來源主要有熱擴散系數測量結果的重復性分量、儀器測量精度的不確定度分量、測量試樣厚度的不確定度分量。影響比熱容的不確定度來源主要有比熱容測量結果的重復性分量、儀器測量精度的不確定度分量。影響導熱系數的不確定度來源主要有測量結果的重復性分量，以及熱擴散系數、比熱容、密度的不確定度。
(2)評定結果表明，在置信度95%的條件下，粉末冶金鈹材熱擴散系數測量結果的擴展不確定度為1.48mm2/s，比熱容測量結果的擴展不確定度為0.07J/(kg·K)，導熱系數測量結果的擴展不確定度為5.80W/(m·K)。
作者：張子富，李美歲，張健康，黃旭剛，李志年，李樹榮
單位：西北稀有金屬材料研究院寧夏有限公司 稀有金屬特種材料國家重點實驗室
來源：《理化檢驗-物理分冊》2023年第9期
