神經外科（Neurosurgery）是外科學的分支，是以外科的方法來診斷與治療中樞神經系統、周圍神經系統和自主神經系統及其支撐結構（顱骨、脊柱等）疾病的醫學。神經外科手術對高精度和準確性的要求十分嚴苛，為了滿足這一需求，神經外科機器人應運而生。
近期，天壇醫院張建國、孟凡剛教授在科學期刊iScience上發表了論文《Neurosurgical robots in China: State of the art and future prospect》（譯為：中國神經外科機器人的發展現狀與前景），比較全面地闡述了神經外科手術機器人的產品技術和臨床應用。
在醫療機器人的領域中，神經外科手術機器人是極具獨特性的，并因其集成多種高科技脫穎而出。原因有二：
1. 神經外科手術，涉及對人類最為復雜、最為微妙的器官——大腦的操作。神外手術機器人展現了其不可替代的價值。
前所未有的高精度定位與操作，顯著降低了手術過程中的不確定性和風險，
實現了人類醫生不可實現的術式，如 腦干出血等。
通常情況下，能節約一半以上的手術時間。
近十年來，我國企業與臨床醫院的協同和互相促進，使得許多高難度腦部手術，得以安全、精確地進行。這一歷程得以在本文的醫生論文中部分呈現。
2. 觀察全球醫療機器人的發展脈絡，中國的神經外科手術機器人技術的發展速度格外引人矚目。
在短短數年內，中國不僅在神經外科機器人的研發上取得了質的飛躍，而且在神外手術機器人的臨床應用和覆蓋醫院的比例上實現了顯著的增長，領先于全球其他地區。
神外手術機器人這一細分領域，標志著中國在全球醫療科技舞臺上具有領先實力。這是一條不需要彎道超車，直通目標、超越競爭的創新之路。
1、神外手術發展簡史
神經外科的歷史可追溯至公元前1700的古埃及。現代醫學體系下，神外手術可以概括為從傳統的開顱手術到立體定向技術，再到神經導航和機器人輔助手術的過程。
早期，神經外科手術主要依賴于直接的視覺和手動操作，外科醫生通過大面積開顱手術暴露手術區域，進行病灶切除或損傷修復，這種方法創傷大，風險和并發癥較高。
20世紀中葉引入的立體定向技術，利用三維坐標來精確定位腦內結構，但仍然具有較大創傷，耗時較長。
20世紀80年代，計算機輔助的神經導航技術的出現，使得手術更加精確。
20世紀90年代，機器人技術的進步為神經外科手術帶來了革命性的改變。神經外科手術機器人可以執行外科醫生的精細操作，提高了手術的精準性、安全性，同時減少了對患者的創傷。
2、神外手術機器人產品與技術
由于機器人在神外手術中無可比擬的優勢，全球多家醫療器械公司都推出了神外手術機器人產品，包括美敦力、博醫來、捷邁邦美、雷尼紹等。其中捷邁邦美的ROSA（Robot of Stereotactic Assistant）手術機器人較早進入中國。到目前為止，ROSA系統已經用于1200多例神經外科手術，并獲得了美國FDA、歐盟CE和加拿大衛生部的批準。
近年來，多家中國公司也推出了成熟的神外手術機器人產品。其中龍頭企業是來自北京的華科精準。華科精準SR系列神經外科手術機器人是我國首款國家創新神經外科手術機器人，同時也是我國唯一同時獲國家藥監局及美國FDA審批通過的神經外科手術機器人。據招投標數據顯示，華科精準的市場占有率遠高于ROSA等更早進入市場的進口手術機器人。
下面以華科精準SR1和SR1-3D為代表，介紹手術機器人產品結構和臨床應用。

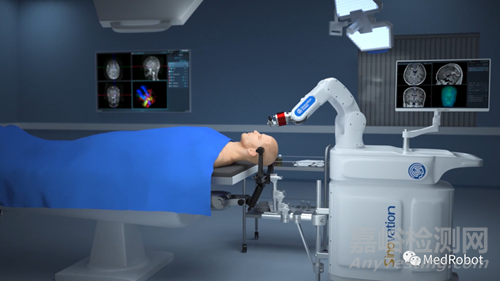

神外手術機器人由一個機械臂和一個計算機工作站組成。機械臂有六個電動關節，每個關節都可以在一定范圍內移動，因此機械臂可以在空間中移動到不同位置。而安裝在機械臂末端的力傳感器，可感知六自由度的外力。機械臂可以在不同的模式下工作，包括全自動運動模式和協作模式。
▲圖片源自華科精準
神外手術機器人的工作流程是：
圖像數據采集，利用MRI掃描和/或CT掃描；
制定手術計劃，獲得的醫學圖像用于多模態融合和3D重建，而3D模型可以顯示血管、皮膚、病變等，醫生可以根據這些圖像制定手術計劃；
術中注冊配準，注冊類型分為2種形式，傳統標志物注冊技術：需要提前2小時安裝標志物（Markers），再次掃描CT影像，根據標志物位置進行注冊定位。無標記點注冊技術：可以通過激光或者結構光面掃描的方式完成注冊，目前應用最廣泛的是3D結構光的技術進行面掃描注冊，因為結構光不僅僅掃描速度快，而且點云數量百萬級別，配準精度更高，通過掃描的三維點云實現配準注冊。
術中導航，根據手術計劃，機械臂移動到預先規劃的位置，將適配器安裝在機械臂末端，外科醫生沿著適配器的路徑在患者頭骨上鉆孔，然后引導手術器械到達病變部位。
其關鍵技術包括：
（一）多模態影像融合技術
多模態影像融合技術是將來自多個成像模式的圖像進行組合和對齊，生成更清晰、更準確的融合圖像。同時，多模態影像融合技術還可以提供更好的對比度和感知體驗，幫助醫生更好地識別和定位病變。

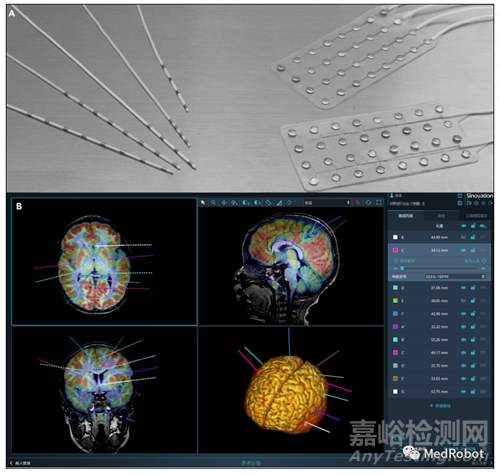

▲圖：深度探針和柔性平面表面元件展示（論文用圖）
（二）注冊技術
注冊，指將患者的醫學影像數據與患者頭顱的實際位置和方向相對應。
SR1-3D手術機器人的特點是可以使用3D結構光掃描注冊技術。
3D結構光掃描技術是一種常用的三維重建方法，通過投射結構光到物體表面上，利用光的反射原理來獲取物體表面的深度信息，從而實現對物體的三維模型重建。
SR1-3D采用的3D結構光可以大范圍、多角度、多姿勢掃描患者頭部，獲得完整的頭部和面部3D點云，讓無標記點的注冊技術不再受患者位置的限制。這種無標記點的方法無需獲取術前CT或在手術中使用機械臂手動獲取標記點。
SR1-3D可以實現快速自動掃描注冊配準和準確性驗證，節省了術前準備時間。此外，3D結構光的自定位精度小于0.1 mm，可以實現小于0.5 mm的配準定位精度。
（三）血管成像技術
血管成像技術在神經外科手術中起著重要的作用，特別是在腦出血等微創腦外科手術中。新的血管成像技術如超聲/MRI融合和SPECT/PET融合等也逐漸應用于神經外科機器人，提供更全面和準確的血管信息。
▲圖：血管模型(A)與實際組織(B)圖片對比（論文用圖）
3、 神外手術機器人，如何提升臨床治療效果？
依托長期自主創新的技術積累，目前國產神外手術機器人可以用于多種神經外科手術，如腦內病變活檢、腦室腹腔分流術、Ommaya囊植入術、腦內SEEG電極植入和DBS電極植入等。國產神外手術機器人已經在中國的200多家醫院使用，進行了50000多次手術，積累了相當數量的使用數據。
下面以華科精準SR1和SR1-3D為例，介紹機器人在這三類手術中的應用。
（一） 腦深部電刺激（DBS）
DBS又稱腦起搏器植入，是一種旨在治療帕金森病、原發性震顫、肌張力障礙等功能性疾病的神經外科技術。
在DBS手術中，SR1機器人輔助植入電極的準確度和精密度與傳統的框架手術技術相當甚至優于傳統手術。研究表明，SR1機器人在DBS中的電極植入精度達到了世界領先水平，測量誤差僅為1.52mm。此外，SR1機器人輔助手術無需安裝沉重的框架和手動調整坐標，大大簡化了手術流程，縮短了手術時間，提高了手術效率。

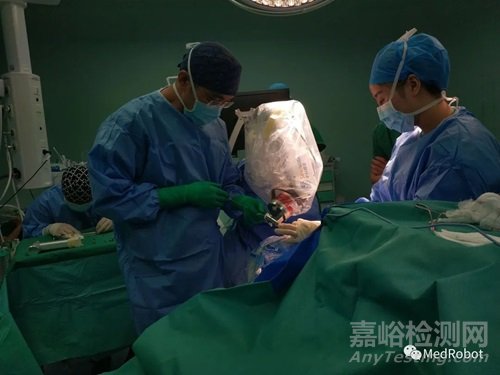

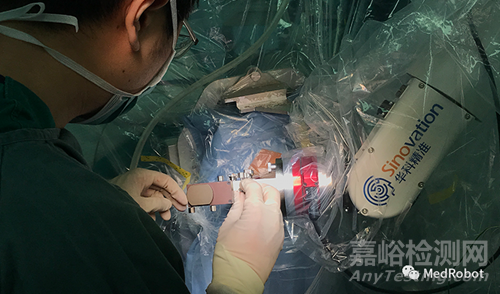

▲圖片源自華科精準（下同）
（二）立體定向腦電圖（SEEG）
SEEG是由神經外科機器人完成的最常見的術式之一，廣泛應用于各種類型癲癇的病灶診斷和手術規劃。
在SEEG手術中，SR1機器人輔助的神經外科手術表現出較高準確性。研究結果顯示，SR1機器人輔助的SEEG手術的靶點誤差與傳統框架手術無顯著差異，而平均手術時間顯著短于傳統手術。這表明SR1機器人在保證手術準確性的同時，提高了手術效率。
（三）腦組織活檢
立體定向組織活檢是腦外科最早且應用最廣的項目之一，也是評價神經外科機器人的一個重要方面。
機器人可以實現頭架不能到達路徑的角度和位置。此外，SR1機器人輔助手術的進入點誤差和目標點誤差更小，術后并發癥發生率與傳統手術無顯著差異。這表明SR1機器人在腦組織活檢中具有更高的手術效率和安全性。
此外，SR1和SR1-3D手術機器人在腦室腹腔分流術和Ommaya囊植入術中也展現出了突出的優勢，可以顯著節省手術時間，減少術中出血，并提高手術效率和精確性。
4、 做真正精準的手術機器人
據了解，《Neurosurgical robots in China: State of the art and future prospect》中介紹的華科精準公司，成立于 2015 年 8 月。華科精準于2022年12月全資收購全球第三的顱內電極廠商北京華科恒生醫療科技有限公司，目前已擁有包含神經外科手術機器人SR系列、微型神經外科手術機器人Q300系列、神經外科手術導航NS系列、華科恒生顱內電極系列、磁共振引導激光消融治療系統LS系列等5大產品線系列，構建了底層算法、影像處理、人工智能、光學消融、導航定位、超精信號等技術體系，為中國神經外科腦疾病治療帶來綜合技術及產品解決方案。
公司多項技術成果達到國際領先水平，在多模態影像融合、顱內血管重建和三維可視化、高精度智能注冊、術中病灶治療可視化等微創智能診療前沿技術方面取得重大突破：
全球首創并獲美國FDA批準的3D結構光手術機器人；
全球首個應用于腦機接口手術的機器人；
中國首個獲得國家創新的神經外科手術機器人，國內市場占有率和開展手術量第一；
國內首創磁共振引導顱內激光消融治療系統；
國內首創便攜式神經外科手術機器人。
華科精準的成就不單止于將尖端機器人技術，革新性地運用于神經外科的復雜手術之中，其不懈的研發投入亦推動了眾多技術突破，顯著增強了手術的精確度與安全性。其產品在市場上的杰出表現及其在臨床實踐中的優異成效，代表了國產手術機器人領域的一大飛躍，也昭示了中國在高端醫療設備領域的潛力與前景。
展望未來，我們堅信，會有越來越多的國產醫療器械企業，在國內市場占據領先地位，并將其卓越的產品和服務在國際舞臺上發揮影響力，成為展示中國科技創新力的重要使者。
