渦流檢測是建立在電磁感應原理基礎上的一種無損檢測方法，通過檢測工件內感應電流的變化情況，可以得到材料的電導率、磁導率、形狀、尺寸等參數的變化情況，以發現工件中的缺陷。渦流檢測的優點有：不與被檢件接觸、無耦合介質、檢測快速等，且渦流檢測更易實現在線檢測，有利于對產品進行質量追溯及過程控制，在一定程度上可避免人為引起的誤差。鍛鋼冷軋輥渦流檢測技術多采用探頭式(放置式)線圈進行自比式檢測，即比較同一被檢工件的不同部分。工件幾何參數的變化較小，對線圈阻抗的影響較小，若被檢部位存在裂紋，線圈會感應出急劇變化的信號，從而達到檢測目的。
研究人員對不同規格的試樣進行渦流檢測，采用硬度測試、化學成分分析、金相檢驗、殘余應力測試等方法對不同渦流信號位置進行分析，并對鍛鋼冷軋輥中渦流檢測技術的應用進行探討，研究結果可為科學試驗、工業生產提供可靠的數據支撐。
1、試驗材料與方法
1.1 試驗材料
選取3個不同規格試樣，同時進行鍛造、球化退火、調質及淬火處理,試樣1~3的規格(直徑×長度)分別為400mm×1500mm，550mm×1600mm，550mm×1800mm，Cr元素的質量分?jǐn)?shù)分別為3%，5%，6%。
1.2 試驗方法
采用不同的淬火工藝對試樣1~3進行磨削處理，使試樣表面粗糙度≤0.8μm。采用渦流探傷儀對試樣進行渦流檢測，標定渦流信號點，對信號點進行硬度測試、化學成分分析、金相檢驗、殘余應力測試。
2、試驗結果

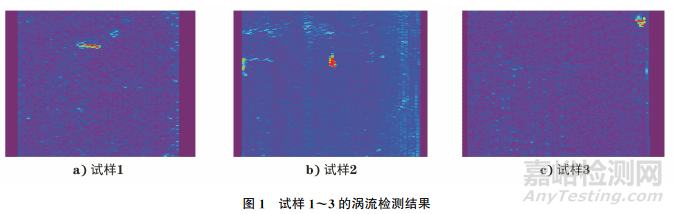

試樣1~3的渦流檢測結果如圖1所示，其中紅色區域為渦流超標信號。試樣1~3的計算信號區面積分別為45，86，67cm2。
2.1 硬度測試

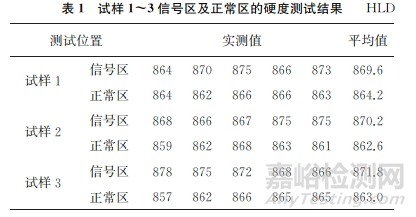

標記出渦流信號所在的試樣表面位置，采用里氏硬度計對試樣1~3信號區及正常區進行硬度測試，結果如表1所示。由表1可知：試樣1~3均存在渦流軟點信號區，且渦流信號區均存在硬度偏高現象。
2.2 化學成分分析

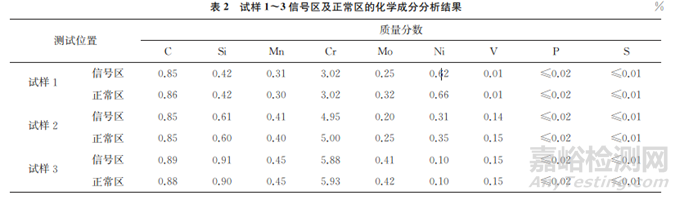

采用直讀光譜儀對試樣1~3信號區及正常區進行化學成分分析，結果如表2示。由表2可知：試樣1~3不同區域的化學成分均相差不大，說明渦流信號的產生與試樣的化學成分無明顯關系。
2.3 金相檢驗

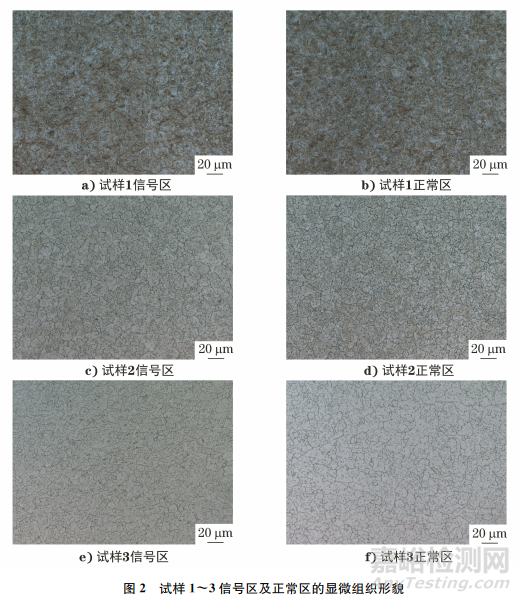

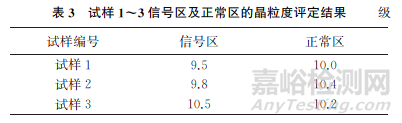

采用光學顯微鏡對試樣1~3信號區及正常區進行顯微組織觀察，結果如圖2所示。試樣1~3信號區及正常區的晶粒度評定結果如表3所示。由圖2和表3可知：試樣1~3各區域顯微組織均為正常的回火隱晶馬氏體+點、粒狀碳化物+少量殘余奧氏體，且信號區與正常區的晶粒度無明顯差異。
2.4 殘余應力測試

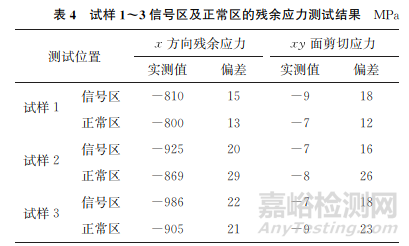

采用應力測試儀對試樣1~3信號區及正常區進行表面殘余應力測試，結果如表4所示。由表4可知：試樣1~3各部位均為壓應力狀態，即鋼中晶面間距隨壓應力的增大而減小，信號區的應力高于正常區域，說明信號區晶面間距減小的程度更加明顯，進而使材料的電導率升高。渦流檢測是在工件中產生渦電流的過程，因此，可以建立渦流與應力的對應關系。說明材料電導率的分布與渦流信號存在相關性，渦流檢測技術可以評估殘余應力的大小。
3、綜合分析
軋輥渦流檢測信號受到材料殘余應力的影響，結合實際生產中的工藝過程可以判斷：表面淬火過程中感應線圈電流磁場轉變過程會導致局部區域出現加熱充分、碳化物溶解、奧氏體化充分等現象，使材料表面晶粒尺寸變大、表面硬度增加。
目前試樣1~3均已完成了10個以上的軋制周期，使用過程中未發生任何影響軋制板面的異?，F(xiàn)象，且在試樣使用過程中，渦流信號隨軋輥直徑的增大而迅速降低(見圖3)。說明該類渦流信號主要分布在軋輥近表面，與表面淬火應力的分布有高度的對應性，進一步證實了軋輥渦流檢測信號與材料的殘余應力有關。
4、結論及建議
軋制前的軋輥渦流信號為淬火過程中的工件表面殘余應力分布不均所致，且隨工件合金含量的增加，其殘余應力差值逐漸增大。該類渦流信號不會造成任何軋輥使用異常，且渦流信號在使用初期的5~8個周期內會迅速降低至較低水平。
目前，鍛鋼冷軋輥并無行業統一的渦流檢測控制標準，因此，在鍛鋼冷軋輥使用維護過程中，各軋線應該根據不同軋制工況、現場檢測設備的型號特點，制定不同的管控要求。
作者：張大偉，羅昌，王文明
單位：寶鋼軋輥科技有限責任公司
來源：《理化檢驗-物理分冊》2023年第9期
