前言導讀
血壓是血液在體內循環時對動脈壁的作用力。血壓在一天中會自然地升高和降低，但是如果它長時間保持在太高的水平會引起問題。
高血壓—被稱為“沉默的殺手”。血壓由體內幾個系統(包括神經系統、循環系統和內分泌系統)發出的信號的復雜相互作用控制。交感神經系統活動增加會影響血管和激素系統，導致血壓升高，從而形成高血壓。延伸至腎臟的神經在控制血壓方面尤為重要。
高血壓是最常見的心血管疾病，也是全球范圍內的重大公共衛生問題，近年來，雖然在血壓達標率上做出了很多努力，但血壓達標率很低。對一些人來說，即使改變生活方式和服用藥物，也可能很難控制高血壓，而且長期藥物治療依從性差、藥物副作用大等問題，因此一些器械介入治療的療法被引入用于治療高血壓。
其中，研究最為廣泛的方法是經導管去腎交感神經術（RDN），其目的是通過應用射頻能量、超聲能量或在血管周?chē)臻g注射熱量來中斷傳入和傳出腎交感神經的活動。
RND解讀
腎組織中的交感神經對開發降低血壓的裝置很重要。在RDN中，靶向并消融腎動脈外膜中存在的交感神經，腎臟的交感神經調節腎小球?yàn)V過率、腎素分泌和鈉的吸收，在高血壓的病原體發生中起重要作用。

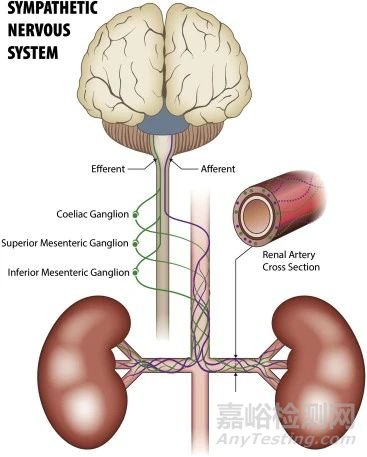

腎臟交感神經示意圖
RDN技術主要基于射頻、超聲、直接藥物注射方法、微波、冷凍等方式，目前RDN醫療器械已經批露有多種，包括Medtronic的Symplicity Flex、Symplicity Spyral, Boston Scientific的Vessix, Abbott的EnligHTN，Terumo的Iberis，Sonivies的TIVUS，Recor的Paradise，魅麗緯葉的網籃狀六電極系統等多款產品。
2023年11月7日，美國食品和藥物管理局（FDA）批準了Recor Medical公司的Paradise Ultrasound Renal Denervation（RDN）系統用于治療高血壓，Paradise™系統成為美國第一個獲得FDA批準的經皮去腎神經術（RDN），用于降低未控制的高血壓患者的血壓（美敦力的RDN產品Symplicity Spyral™也在FDA審評過程中，據悉也即將獲批）這對于整個RDN領域而言，具有里程碑式的意義。本篇文章著重聚焦RADIANCE產品。
認識RADINCE

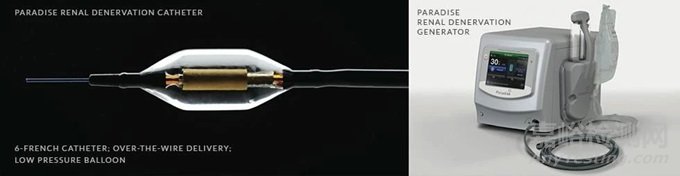

RADIANCE由主機和超聲球囊導管組成。RADIANCE去神經系統手術是一種微創手術，用于治療通向腎臟的活動過度的神經。腹股溝做了一個小切口,插入一根小而柔韌的導管，然后將其放入為腎臟供血的動脈中。超聲能量(聲波)傳遞到動脈周?chē)慕M織持續數秒鐘,超聲能量產生熱量，以減少通向腎臟的神經的過度活動,兩個腎臟都接受了治療。治療后，移除設備。
RADIANCE示意圖

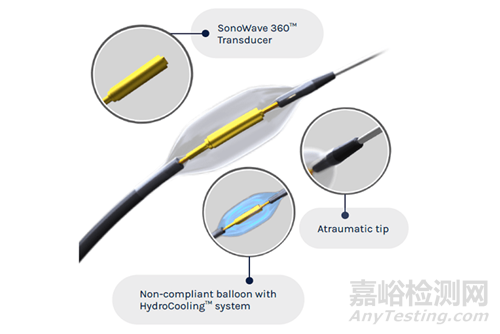

Paradise超聲球囊導管的球囊中心有圓柱形的壓電晶體，通電后高頻振動，可以產生360°的超聲波能量，周?chē)M織接受超聲波后發熱以實現消融。為避免造成內層血管損害，球囊中循環流動冷水以冷卻血管。

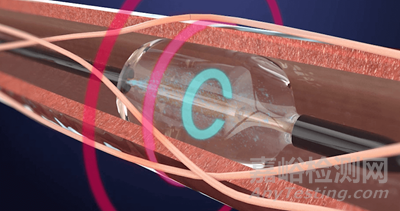

如下附圖所示，紅色圓圈表示組織中的超聲能量在動脈內傳遞能量時產生的熱量。藍色圓圈表示動脈內循環水的主動冷卻，以保護動脈免受熱。

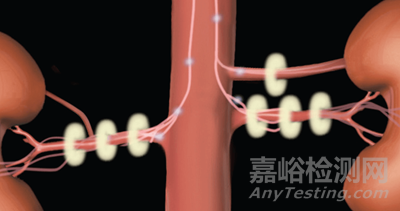

如下附圖所示，白色環表示組織中沉積的熱量，以減少通向腎臟的神經的過度活動。每個環代表一個7秒的治療。兩到四次治療將被輸送到供應腎臟的左右動脈。
RADIANCE工作示意如下所示：
專利分析
ReCor Medical對RADIANCE腎動脈消融器械進行了全方位的專利布局，筆者從RADIANCE腎動脈消融器械涉及的相關專利中擇機選擇了2組專利進行了解析，相關結果如下：
|
公開/公告號 |
US10456605B2 |
申請日 |
2014/3/10 |
|
發明名稱 |
Ultrasound-based neuromodulation system |
|
解決的技術問題 |
This application relates generally to minimally-invasive devices, systems and methods of energy delivery to a targeted anatomical location of a subject, and more specifically, to catheter-based, intraluminal devices and systems configured to emit ultrasonic energy for the neuromodulation (e.g., ablation, necrosing, etc.) of nerve tissue. |
|
技術方案 |
A neuromodulation system including a catheter has a balloon along its distal end. An ultrasound transducer positioned within an interior of the balloon can be selectively activated to emit acoustic energy radially outwardly, targeting nerve tissue and other portions of the subject anatomy. Targeted nerve tissue can be heated by the application of ultrasonic energy to neuromodulate the tissue. The system may be delivered over a guidewire. A catheter enhances fluid delivery to a distal end of the catheter while reducing an overall diameter of the catheter. The catheter comprises a guidewire lumen that is eccentric relative to a center axis of the catheter. |
|

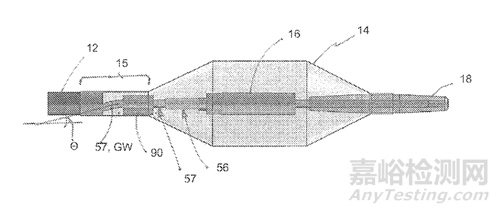

相關附圖 |
 |
|
公開/公告號 |
CN106178294B |
申請日 |
2014/3/10 |
|
發明名稱 |
一種血管內的基于超聲波的消融系統 |
|
解決的技術問題 |
基于導管的能量輸送系統可用于最低程度的侵入性地進入和治療受試者的解剖部位。這樣的輸送系統可通過受試者的脈管系統前進到達目標解剖位置。本文所公開的各種實施方案提供與受試者體內的能量輸送相關的改良的裝置、系統和方法。 |
|
技術方案 |
一種神經調制系統，包括導管，所述導管具有沿其末端的氣球。位于所述氣球內的超聲波換能器可被選擇性地激活以徑向向外地向受試者解剖位置的神經組織及其它部分發射聲能。通過所用超聲能加熱目標神經組織以對該神經組織進行神經調制。所述系統可在導引絲上被輸送。導管增大至導管末端的流體輸送并減小所述導管的總直徑。所述導管包括相對于所述導管的中心軸偏心的導引絲內腔。 |
|

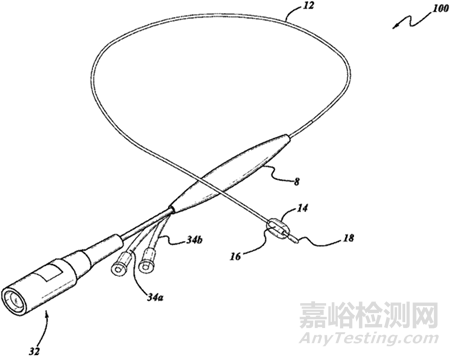

相關附圖 |
 |
結 語
目前，對于RDN設備而言，依然以Medtronic、ReCor等國外企業為主，不過隨著國內重視程度不斷提高的情況下，中國公司蓄勢待發，魅麗緯葉的網籃狀六電極系統還獲得了FDA突破性設備榮譽，但是隨著各個“卡脖子”技術不斷攻克，國產RDN一定會在近幾年實現重大突破和問世。
目前，國內各大RDN領域醫療廠商還會將RADIANCE、Symplicity等重要競品作為標桿和對照，但是隨著各大國內廠商聯動產學研醫生多方力量，不斷創新，必將推動中國RDN的發展，也會逐步擺脫國外競品帶來的壓力和技術障礙，不過，國外巨頭公司和國內新興企業在知識產權方面布局更加緊密，RDN賽道上的各個國內廠商之間的競爭也會逐漸激烈，屆時相關知識產權問題也必將會成為各大RDN廠商的研究重點課題，后續相關產品的的研發和專利事務值得持續關注。
