在微創血管內手術中，外科醫生依靠低靈活度和高縱橫比的導管來達到解剖目標。然而，心臟跳動的內部環境對幾個解剖位置提出了獨特的挑戰，使得醫生難以靈活地操縱介入工具并對心臟內相應目標施加足夠的力。
近期，來自Boston University的Tommaso Ranzani團隊在《Science Advances 》雜志上發表題為“A multifunctional soft robot for cardiac interventions”的封面文章，展示了一種毫米級的軟機器人平臺，它可以在心臟入口處部署和自穩定，并引導現有的介入工具達到目標位置。在右心房?jī)?nèi)的兩例示范心內手術中，機器人平臺提供了足夠的靈活性來到達多個解剖目標，足夠的穩定性來保持與運動目標的持續接觸，以及足夠的機械結構來產生牛頓級別的力。該設備解決了目前微創心內介入的挑戰，它使基于導管的心臟介入手術有了更長遠的發展。

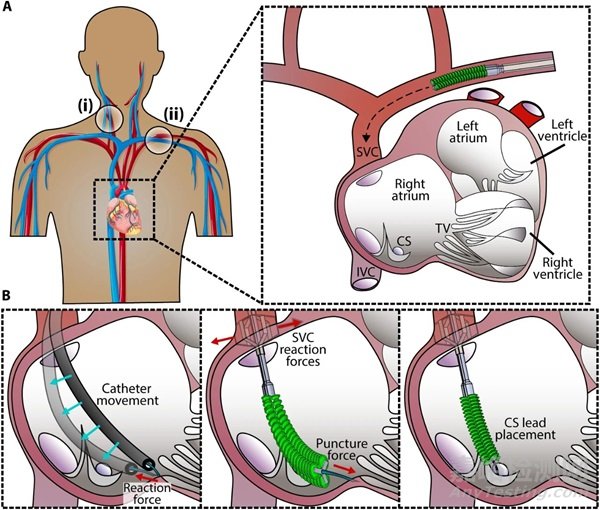

圖1 設備的臨床工作應用流程
1. 血管內穩定機構
研究人員使用圖2A所示的逐層工藝制造穩定組件。首先，分別對半剛性彈簧鋼和柔性聚酰亞胺薄膜進行激光切割；使用生物相容的粘合劑將這些層粘合在一起，形彈簧鋼夾聚酰亞胺薄膜的層壓板；最后，在層壓板上涂上一層柔軟的熱塑性聚氨酯(TPU)層，進行切割。將層壓板包裹在一個3打印的多腔管周?chē)?圖2A)。多腔管中有用于驅動軟機器人的三條流體管路和用于展開穩定機構的兩根鮑登線。穩定機構可從收縮態的8mm直徑擴展為32mm。TPU外殼可以?xún)?chǔ)存彈性勢能，使得穩定機構在未工作時處于折疊狀態。圖2B展示了穩定機構介入豬的上腔靜脈后，將其移動不同距離產生的徑向力和軸向力，圖2C則測試了穩定機構展開后對靜脈內血液的流體阻力，并和球囊導管進行了對比，表明穩定機構的介入不會對血流造成阻礙。為了確定安全性，研究人員測量了拉伸鮑登線驅動穩定機構張開時對靜脈管腔產生的力，并將測試結果輸入到Abaqus中模擬計算應力集中，得到當鮑登線的最大張力為 1.91 N 時，穩定機構產生 1.21 N 的徑向力，該徑向力在靜脈上產生最大為 0.898 MPa的集中應力（圖2D），并在最后解剖了實驗過后的豬靜脈，在顯微鏡下觀察到內皮沒有破損。
圖2 穩定機構的設計、制造與表征
2. 軟體機器人的介入引導
研究人員使用了一種之前研發的堆疊式球囊制動器（SBA）的軟體機器人來引導手術器械，該軟體機器人具有大膨脹比和高作用力的優點。該末端執行器由TPE（熱塑性彈性體）和聚四氟乙烯（PTFE）兩種材料熱壓制成，可以沿軸向壓縮（圖3a、b）。根據需要達到的長度對球囊單元進行堆疊，共堆疊了20層， 1mm厚的壓縮球囊完全充氣后可以膨脹為40mm。為了滿足可進入靜脈腔體的直徑，可以在充氣后固定軟體機器人的長度，再進行放氣，以徑向壓縮球囊（圖3b），可以將直徑為 15 mm 的三腔球囊徑向壓縮至最小直徑 4.5 mm（圖3c）

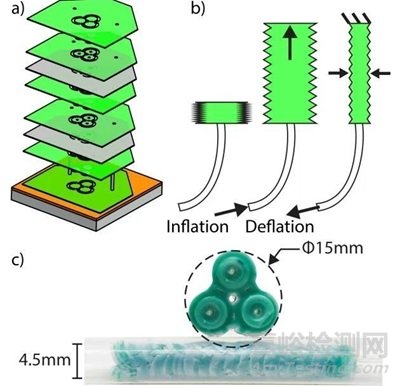

圖3 軟體機器人制造和徑向壓縮
3. 集成機器人平臺
如圖4為該集成的軟體機器人平臺，首先將軟體機器人連接到穩定機構的3D打印多腔管上，用生物粘合劑將軟體機器人粘在單層不銹鋼基板上，再將基板粘在多腔管上 (圖2a)。然后將該組件連接到一段30cm長的網狀線纜上，該網狀線纜包含三個流體管路和兩個鮑登線纜，并且中間還有一段聚四氟乙烯管腔，可用于通過放置傳統的手術器械，如導絲和導管。在介入機器人的控制端，定制的打印部件將鮑登線纜終端從中央通道和流體管路中分離出來(圖4A)。中央通道可在任意位置允許用戶插入手術器械，而流體管路連接到定制的注射器泵上，鮑登線被送入帶有魯爾鎖閥連接器的注射器中，通過拉動注射器并鎖定閥門，夾緊鮑登線，從而展開穩定機 (圖4B)。

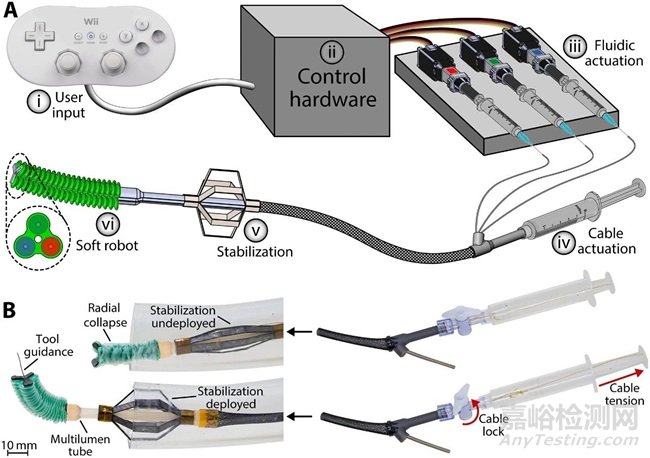

圖4 集成的軟體機器人平臺
研究人員在軟體機器人的尖端安裝了2D工具導向器，以增加系統在引導介入工具時的硬度和精度(圖5A和B)。工具導向器使用與穩定機構相同的制造方法。三個單向彎曲接頭允許工具導向器在軟機器人的徑向折疊過程中向內折疊(圖4B)。圖5A展示了工具導向器對遠端工具剛度和精度的提升效果，組件剛度可達6.3mN/mm，并能在軟體機器人彎曲到90°時使工具與水平方向成97.8°的角度。
4. 軟體機器人的工作空間
研究人員演示了軟體機器人的工作空間的極端情況，將0.35毫米導絲的柔性端插入其工作通道，一個流體腔體充氣，另外兩個腔體放氣的情況下，機械手可以彎曲到200°；在雙腔彎曲情況下，可彎曲到207° (圖5B)。圖5C則通過運動解算和心臟的計算機斷層掃描模型確定了該機器人可以滿足臨床手術的工作位置要求。圖D表明該設備在X射線透視下可視，可用于注射造影液實現對心臟管狀靜脈的可視化。

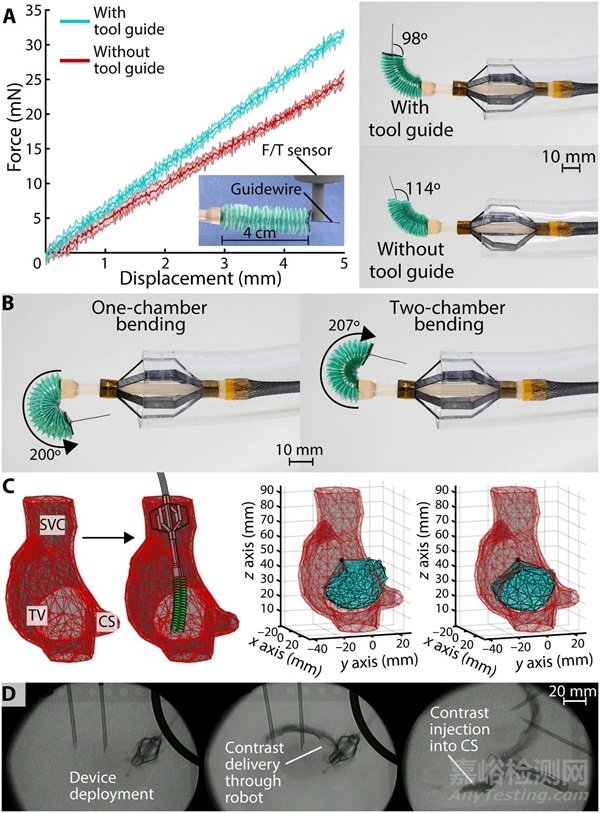

圖5 集成機器人的主要特征
5. 體外演示實驗
該裝置被部署在直徑25毫米的透明管中進行演。首先，要求軟體機器引導一根0.9毫米的導絲依次穿過一塊距離4cm的亞克力上五個直徑為1cm的孔 (圖6A)，該操作計時90s完成,展示了軟體機器人的靈巧性。下面，要求軟體機器人按下注射器柱塞(圖6B)，注射器內裝滿了紅色墨水，展示了軟體機器人尖端能夠產生足夠的力。圖6C展示了機器人平臺可以通過外周血管系統，如鎖骨下靜脈，穿過≈90°彎曲腔道進入右心房。

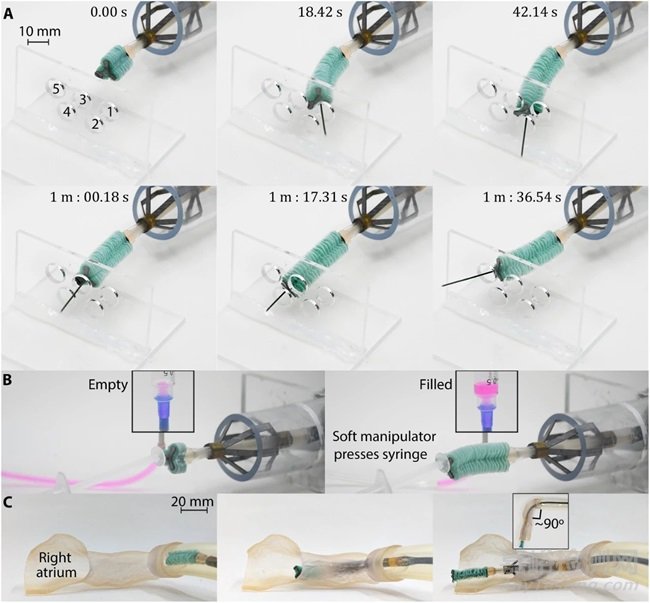

圖6 集成機器人平臺的體外演示
6. 模擬手術實驗
為了進一步展示軟體機器人的臨床應用，研究人員在離體環境下展示了兩例示范手術：冠狀竇插管術、三尖瓣環穿刺術。主要通過記錄手術所用時間以及對心臟軟組織的損傷來評估手術效果。冠狀竇插管術（圖7C）各使用者完成手術的總體平均時間為 68 ± 37 s。三尖瓣環穿刺術各使用者完成手術的總體平均時間為 84.0s。

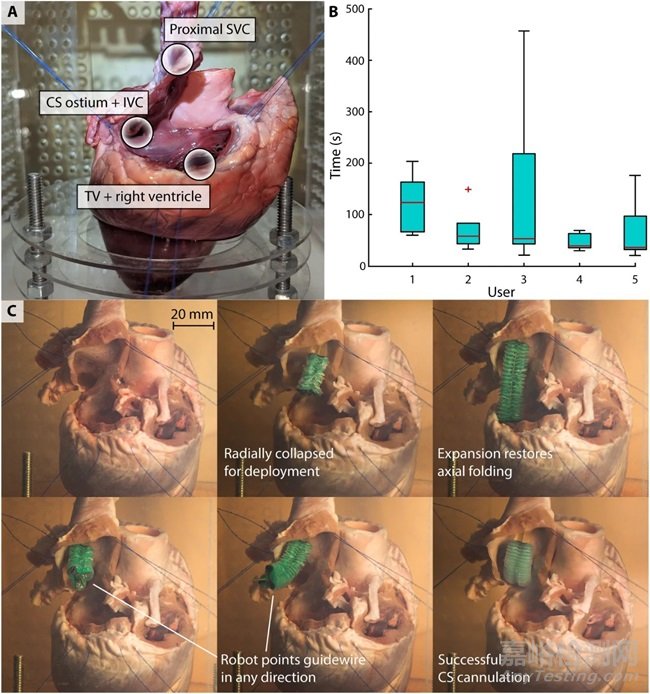

圖7 冠狀竇插管術模擬手術
綜上所述，研究人員開發一個軟體機器人平臺，以心臟跳動環境下解決微創心內干預手術面臨的臨床挑戰。該平臺能夠折疊并鎖定在近端上腔靜脈處并實現機構穩定，并通過軟機器人操縱器引導介入工具達到右心房的目標位置，并傳遞與匹配生物組織所需的力。最后通過兩例示范性手術的離體測試展示了該軟體機器人平臺在臨床手術中的應用前景
文章來源：https://www.science.org/doi/10.1126/sciadv.adi5559
