H13鋼的韌性較高，抗疲勞龜裂性和抗黏性較好，與熔融金屬相互作用較小，廣泛用于制作壓鑄、擠壓、熱鍛等模具。某鋁型材廠采用H13鋼制備的擠壓模具對鋁合金擠壓成型，該模具的加工工藝流程為：開粗框→調質熱處理→電火花加工或線切割型腔→精磨。該模具在服役期間發生開裂。影響擠壓模具使用壽命的因素包括：模具的材料、熱處理工藝、設計、加工工藝、表面處理等。目前，對模具加工、表面處理等方面的報道較少。研究人員采用一系列理化檢驗方法對該模具開裂的原因進行分析，并提出了改進措施，以避免該類問題再次發生。
1、 理化檢驗
1.1 宏觀觀察

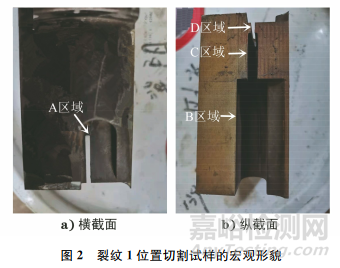

開裂模具的宏觀形貌如圖1所示，模具外觀尺寸為200mm×60mm(外徑×壁厚)。圖1中兩處白色箭頭所指處存在開裂裂紋。使用線切割方法在垂直于裂紋1位置截取試樣并進行宏觀觀察，結果如圖2所示。由圖2可知：裂紋起始于型腔的拐角處，并向外擴展，裂紋長度為5mm；該擠壓模具存在3處變徑區域，分別為B、C、D區域。
沿裂紋1人工打開模具，對斷口進行宏觀觀察，結果如圖3所示。由圖3可知：斷口為典型的疲勞斷口，呈“海灘”狀條紋特征；斷口分為裂紋源區、裂紋擴展區及瞬斷區，裂紋源區如箭頭所指，始于C區域到D區域的臺階位置，且為拐角處；C區域和臺階位置均為電火花加工面，表面粗糙。
1.2 化學成分分析

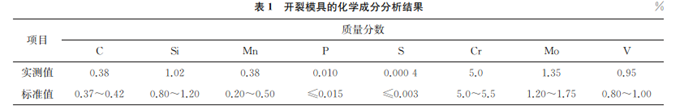

采用直讀光譜分析儀對開裂模具進行化學成分分析，結果如表1所示。由表1可知：開裂模具的化學成分滿足標準要求。
1.3 硬度測試
依據GB/T 230.1—2018 《金屬材料 洛氏硬度試驗 第1部分：試驗方法》對開裂模具的截面和表面進行硬度測試，結果如表2所示。由表2可知：模具截面硬度滿足標準要求，模具表面硬度滿足滲氮后表面硬度的要求。
1.4 非金屬夾雜物評定

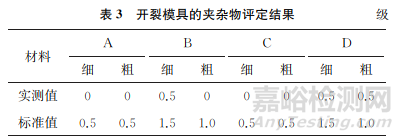

依據ASTM E45—2018a《鋼中夾雜物含量的測定 標準試驗方法》中的方法A對模具進行夾雜物評定，結果如表3所示，可見該開裂模具的夾雜物等級滿足標準要求。
1.5 金相檢驗
在裂紋1位置的裂紋源附近取金相試樣，將試樣置于光學顯微鏡下觀察,結果如圖4所示。由圖4可知：試樣中可見明顯的電火花加工的變質層及微裂紋；基體中含有回火馬氏體和碳化物，沒有明顯的組織缺陷；電火花加工變質層由白亮層、淬火層和過渡回火層組成，淬火層和過渡回火層又稱熱影響層；白亮層的最大厚度達到70μm，在白亮層表面有微裂紋，且微裂紋已延伸至熱影響區。
1.6 掃描電鏡(SEM)分析

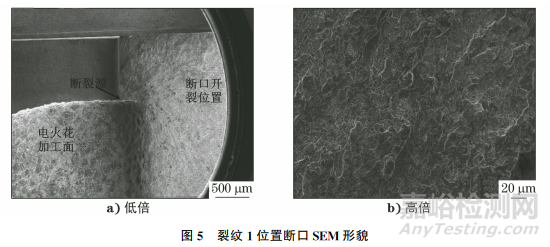

在裂紋1斷口處取樣，并對試樣進行SEM分析，結果如圖5所示。由圖5可知：裂紋源起始位置與宏觀觀察結果一致，裂紋擴展區形貌呈準解理特征，說明材料具有較好的韌性。
2、 綜合分析
綜上可知，模具材料的化學成分、晶粒度及顯微組織等均達到標準要求。裂紋擴展區斷口形貌主要呈準解理特征，說明材料本身有較高的韌性，其硬度也符合該材料的性能指標。因此，可以判定模具發生開裂的主要原因是存在電火花加工白亮層。
電火花加工是生產模具的主要加工方法之一，其原理是基于在工作液中的工具和工件(正、負電極)之間脈沖性火花放電時的電腐蝕現象來去除多余的金屬，從而獲得尺寸、形狀和表面質量符合要求的工件。電火花加工可以滿足特殊及復雜形狀、難切削零件的加工需求,可直接利用電能、熱能進行加工。但經電火花加工后，模具表面的顯微組織會發生變化，形成不連續的、厚度不均勻的變質層，對模具表面產生一系列的負面影響。變質層的顯微組織和元素含量發生變化，加工位置的表面硬度也隨之發生變化。淬火區的硬度比基體的硬度高，回火區的硬度比基體的硬度低。
電火花加工表面變質層殘留了較高的殘余應力，主要為拉應力，其產生原因是電火花加工過程中模具表面有溫度梯度，或者是不同顯微組織的變形程度不同，引起的相變不一致。電火花加工模具表面會產生顯微裂紋，其原因是金屬從熔化狀態急速冷卻至凝固狀態，表面收縮產生拉伸熱應力，達到材料的極限強度，在電火花加工形成的凹坑周圍有呈輻射狀分布的微裂紋。裂紋主要存在于白亮層，當加工的脈沖能量很大時，就會擴展到熱影響區。開裂模具裂紋源處的電加工白亮層厚度為70μm，并伴有微裂紋，且微裂紋已延伸至熱影響區。材料的連續性被破壞工件表面的耐疲勞性能降低，嚴重影響了模具的制造質量和使用壽命。
當模具有拐角、溝槽、缺口和臺階等結構時，很容易產生應力集中現象，局部位置產生高應力，應力集中削弱了構件的強度，降低了構件的承載能力，往往是構件發生破壞的起始點。
該模具裂紋源起始于型腔變徑孔臺階的拐角位置，該位置型腔較小，寬度僅為2mm，拐角位置R角較小，而且有臺階，該處易發生應力集中現象，在外界應力作用下，該處應力最大,易發生開裂。同時，該位置存在電火花的變質層，因而造成該模具使用不久后發生開裂。
3、 改進措施
3.1 模具熱處理
經電火花加工后，模具表面有較大的拉應力，促使電火花加工的白亮層萌生微裂紋，造成應力集中，降低了模具的疲勞強度。因此，電火花加工后，應對其進行回火處理。為了避免模具硬度降低，保證其韌性，再回火溫度應比模具淬火后的二次回火溫度低20℃。將電火花加工后的模具及時進行回火處理后，電火花加工表面的殘余拉應力可以得到有效去除，進而提高模具的耐疲勞性能。
3.2 合理選擇電加工參數
電火花加工模具的過程中，選擇合理電加工參數對模具表面質量很重要。粗加工時，即采用較大峰值的電流，電流可設置為6~15A，以盡快地去除加工余量，提高生產效率，同時電極損耗較小，但是加工表面的粗糙度很大，表面質量很差，變質層很厚；精加工時，即采用較小脈寬和較小峰值電流，電流可設置為2~5.5A，雖然降低了生產效率，電極損耗也隨之增大，但加工表面粗糙度小，表面質量好，同時獲得了較薄的白亮層和熱影響區。因此，在電火花加工成型過程中，優化粗、中、精加工段的電加工參數和3個檔次的加工余量的分配，是去除表面缺陷的一種有效方法。
3.3 打磨和拋光
電火花加工后，對加工面進行機械研磨或拋光處理，可改善電火花加工面的表面質量，去除變質層，降低表面粗糙度，提高模具的耐疲勞性能，延長其使用壽命。
4、 結論
該H13鋼制備的鋁合金擠壓模具出現開裂的主要原因是：應力集中的變徑孔拐角位置存在厚度較大的白亮層,且有微裂紋，微裂紋延伸至熱影響區，破壞了材料的連續性，降低了模具的耐疲勞性能。在擠壓力和熱應力的作用下，裂紋不斷擴展，最終導致模具發生開裂。
建議模具生產單位在進行模具表面電加工處理時，采用多次放電加工，最后階段采用低電流、高頻率放電，使電加工表面變質層控制在合理的范圍內。加工完成后及時回火去應力，并對電加工變質層進行打磨，消除表面拉應力，延長模具的使用壽命。
作者：馮明明1，2
單位：1.唐山志威科技有限公司；
2.河北省工模具鋼技術創新中心
來源：《理化檢驗-物理分冊》2023年第9期
