機械超材料是一類具有微米或納米尺度上功能性三維形態的材料，其卓越特性取決于其三維結構單元。在過去的十多年里，研究人員一直專注于探索這些材料在靜態條件下的奇異機械特性，如接近理論極限的剛度和強度、高機械彈性、以及能量吸收或負泊松比。盡管在這方面取得了顯著進展，但對于這些納米級和微米級超材料在準靜態響應之外的動態條件下的行為，我們的了解仍然相對有限。這驅使研究人員著手探索與高速?zèng)_擊緩解和醫用超聲相關的動態條件，因?yàn)檫@些材料在這些場景下表現出卓越的性能。從理論和計算的角度已經深入研究了與波傳播、高阻尼或高速變形相關的奇特響應，但在實驗演示方面仍然存在明顯的不足。由于低通量和破壞性的表征方法，以及缺乏現有的測試協議，獲取小尺度動態特性仍然是一個具有挑戰性的任務。
在此，麻省理工學院(MIT)的Carlos M. Portela和Thomas Pezeril共同展示了一種高通量、非接觸式框架，利用超材料內的 MHz 波傳播特征，非破壞性地提取動態線性特性、全向彈性信息、阻尼特性和缺陷量化。利用微觀超材料的桿狀鑲嵌，作者報告了在應變速率接近 102 s-1 時高達 94% 的隨方向和隨速率變化的動態剛度，以及比其組成材料高三倍的阻尼特性。作者還表明，通過振動響應的頻率偏移可以鑒定超材料內部的隱形缺陷，通過選擇性探測可以構建實驗彈性表面，而這在以前只能通過計算實現。此工作為加速數據驅動的材料和微器件的發現提供了一條途徑，這些材料和器件可用于保護結構、醫療超聲或振動隔離等動態應用。相關成果以“Dynamic diagnosis of metamaterials through laser-induced vibrational signatures”為題發表在《Nature》上，第一作者為Yun Kai。
激光誘導彈性波
為了在微尺度上對超材料進行高通量、非破壞性的表征，作者設計了一種基于脈沖激光的技術，利用光聲激發材料樣品表面的彈性波，類似于光聲薄膜和多晶金屬表征研究。激光誘導共振聲學光譜法（LIRAS）由兩個獨立的泵浦和探頭模塊組成（圖 1a）。泵浦模塊包括一個皮秒脈沖激光器，該激光器應用于帶有薄鉻涂層的三維樣品，該鉻涂層可部分吸收激光脈沖并誘導寬帶聲波。然后，由相位掩膜干涉儀組成的探頭模塊測量由此產生的樣品表面位移。為了便于提取超材料的機械特性，作者使用雙光子光刻系統以細長的縱橫比制作了 IP-Dip 光刻膠聚合物微晶格。利用這些經典幾何結構中的立方對稱性，可通過沿[100]、[110]和[111]等晶格取向制作超材料樣品以及單片 IP-Dip 聚合物樣品進行比較，從而實現超材料各向異性檢測（圖 1a 中的插圖）。
為了研究不同類型的彈性超材料響應，作者的 LIRAS 技術能夠激發和測量三種類型的彈性波：(1) 縱波、(2) 扭轉波和 (3) 彎曲波。通過調整激光器的泵浦-連續波（CW）探測方案（圖 1b），實現了對上述每種波的初級激發。具體來說，位于樣品中心的重合泵浦-連續波探針激光器在超材料中誘發的主要是縱波，而在具有獨立泵浦-探針位置的改良樣品頂部進行的橫向激勵則誘發了扭轉波。同樣，從不同泵探針位置的樣品頂部進行偏離中心的激勵，也會在超材料中引發主要是撓曲波。如圖 1c 所示，特征響應波形因固有振動衰減而衰減，但持續時間長達約 200 μs，具體取決于樣品類型和泵方案。

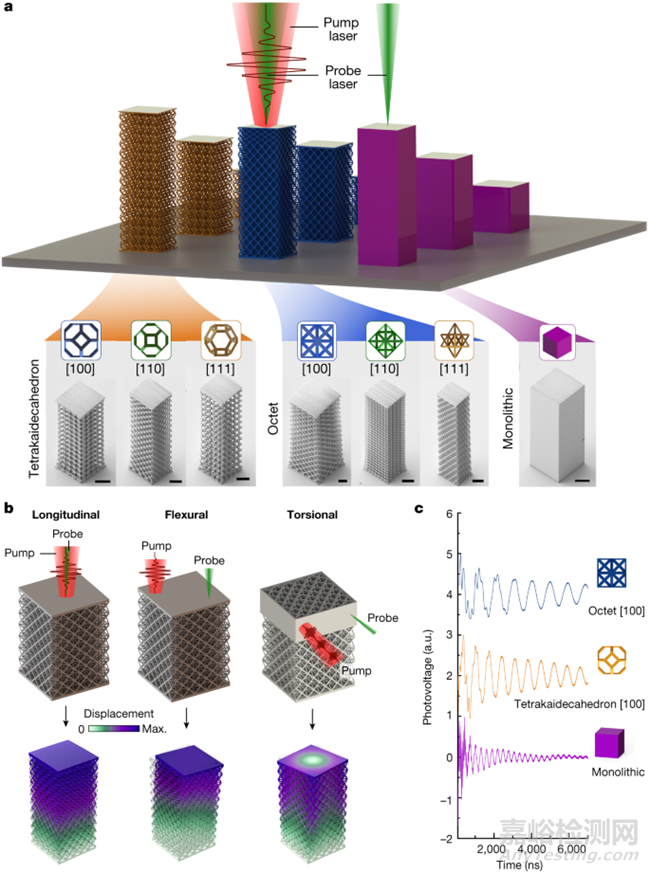

圖 1：超材料中彈性波的非接觸式激光誘導激發和探測
在玻璃基底上制作超材料會在基底和頂部分別產生鉗位和自由邊界條件，從而在激光激勵下產生波長為 λ = 4H/m 的駐波。因此，改變樣品高度可實現波矢 k 的可調諧性，波矢 k 的大小定義為波長 |k| = 1/λ。通過制作和測試高度不斷增加的樣品，可以提取出不同波矢的共振頻率（圖 2a）。在每個樣品受到104個泵浦激光脈沖激發后，通過快速傅立葉變換（FFT）提取超材料時域動態響應的頻率內容。利用中心泵-CW 探針?lè)桨福骱未_定了所有 5 × 5 × n 樣品（圖 2b ）的基本縱向模式峰值。除了這個主峰外，大多數樣品（如圖 2b 中的 3L 和 5L）還能測量到高階諧波。作者還在單片樣品中測量到了與高度無關的泊松效應橫向模式，而在超材料中無法測量到這種模式，因?yàn)樵谶@種較短的波長范圍內，微結構散射非常明顯。利用偏離中心的泵-CW 探針?lè)桨?，作者主要激發了撓曲模式以及較弱的縱向模式（圖 2c）。為了測量扭轉模式，作者采用了橫向泵-波探針?lè)桨?，即在超材料樣品的?cè)面制作一個平面反射面，并在該表面的兩個不同橫向位置進行泵和探針（見圖 2d）。這種方案主要激發撓曲模式，但也能測量扭轉模式。

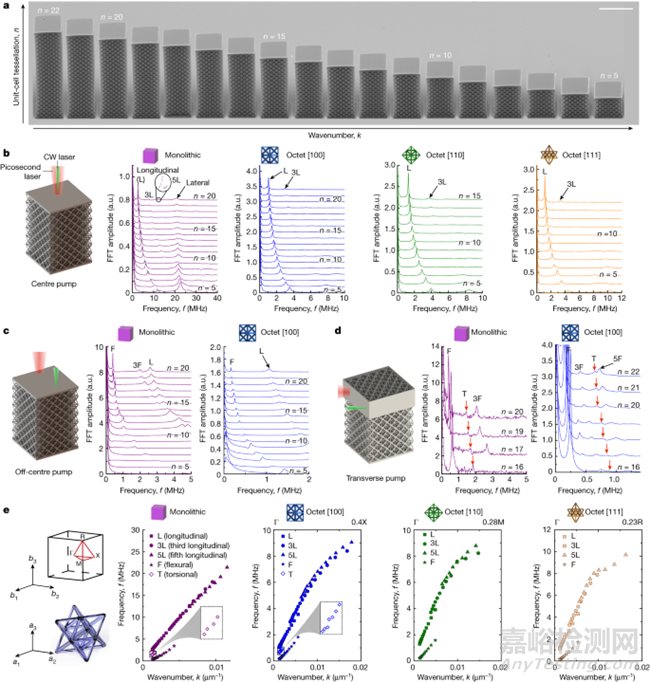

圖2：超材料的LIRAS動態測量
高通量動態機械表征
雖然利用 LIRAS 技術獲得的頻散關系有助于深入了解這些超材料所支持的不同類型的彈性波，但最終目標是利用這些信息來確定它們的動態機械特性。通過位移校準 LIRAS 實驗，確定了整體聚合物和單片聚合物的特征均方根應變率以及八元超材料的特征均方根（r.m.s）應變率，從而對應于 MHz 超聲波動態范圍。正如八面體和四開十面體所預期的那樣，測得的有效剛度（圖 3a）顯示出與方向相關的數值。
為了量化樣品響應的動態效應，作者使用位移控制納米壓頭對與 LIRAS 測試樣品相同的樣品進行了準靜態單軸壓縮實驗。測量結果證實，通過光聲激勵實現高速納米尺度位移可有效地進行非破壞性動態表征，為單次測量破壞性實驗及其隨之而來的信噪比挑戰提供了替代方案。除了實現高通量線性機械特性測量外，LIRAS 的頻譜分析還提供了超材料的阻尼特性。測量結果表明，結構和各向異性可以在很寬的超聲頻率范圍內調節阻尼特性。這兩種超材料在順應方向和以彎曲為主的結構中都顯示出較高的阻尼能力，而在剛性和以拉伸為主的響應中則顯示出較低的阻尼能力。

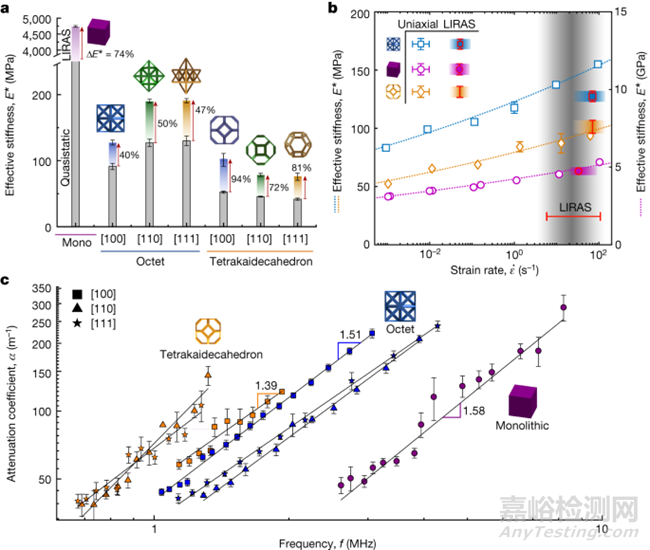

圖3：超材料的動態彈性和阻尼特性
全向彈性特性
現有的超材料表征方法主要局限于報告沿選定方向的有效楊氏模量，只能提供材料各向異性的部分信息，缺乏對有效剪切模量等特性的測量。計算均質化等數值方法一直是獲取超材料幾何結構完整彈性張量信息的首選技術，但其提供的指標尚未經過實驗驗證。為了填補這一實驗空白，作者利用LIRAS 技術的能力，在動態條件下對超材料進行了全面的實驗彈性張量提取。
為了初步驗證 LIRAS 得出的與測量頻率和表觀各向異性有關的特性，本文采用了三種計算方法，共同預測超材料內部的預期各向異性和波傳播特性。第一種比較方法包括對離散 5 × 5 × n 網格的有限元表示進行有限特征頻率計算。如圖 4a 所示，縱向、扭轉和撓曲共振模式及相關特征頻率的識別與實驗測量結果一致，尤其是在長波長極限。作為第二種驗證方法，作者對超材料單元單元進行了布洛赫波分析，該分析提供了能夠識別縱向和剪切模式的頻散關系。第三種計算方法包括線性靜態均質化，它提取了超材料的彈性張量，并對各個方向上的有效剛度進行了計算，并將其表示為一個彈性曲面（圖 4b，頂部）。
圖 4：波傳播驗證和全向彈性特性
無損缺陷識別
盡管制造各種尺度的機械超材料的途徑很多，但由于制造或加工問題，會出現各種形式的缺陷，并最終降低其機械性能。在納米到微米尺度上，超材料仍然依賴于掃描電子顯微鏡（SEM）或三維 X 射線計算機斷層掃描進行制造后表征，但不可避免地會受到分辨率和掃描耗時的限制。使用接觸式超聲的其他非破壞性技術已廣泛應用于結構健康監測，但仍不適用于與超材料或微機電設備相關的小長度尺度。
作為一種替代方法，本文使用 LIRAS 通過測量波傳播響應的變化，對微觀樣品進行高通量缺陷識別。具體來說，按照中心泵方案，我們確定了作為缺陷密度函數的共振頻率變化。為了驗證這些能力，作者研究了固體夾雜物和缺失特征。為了模擬未聚合樹脂在樣品中滯留而造成的固體夾雜物缺陷，作者設計并制造了 5 × 5 × 10 八面體超材料，每個垂直細分層都有不同程度的立方體固體夾雜物（圖 5a）。作者將夾雜物的尺寸與大約 10 μm 的八面體單元尺寸相匹配，制作出了每層缺陷從零到四個不等的樣品，并測量了它們?cè)诩ぐl(fā)時的主要共振模式。這些實驗發現，當每層的缺陷數在 1 到 3 個之間時，共振頻率比無夾雜物的樣品提高了大約 2% 到 8% （圖 5b）。當每層有四個夾雜物時，共振頻率增加了 23%，這可能是由于累積的固體夾雜物在幾層中形成了固體疇，導致剛度明顯增加。
為了模擬第二種缺陷類型，作者設計了 5 × 5 × 10 八面體超材料。從完美的正四面體開始，作者制作了具有不同比例缺失梁的樣品，最大缺失特征為 40%，以確保結構的完整性（圖 5c）。LIRAS 測量結果表明，縱向和撓曲模式的共振頻率逐漸降低（圖 5d）。假設縱向頻率隨梁的缺失而線性降低，作者發現梁缺失率每降低一個百分點，共振頻率就會降低 27 千赫，而撓曲模式的梁缺失率每降低一個百分點，共振頻率就會降低 7 千赫。這兩種缺陷探索都表明，共振頻率偏移提供了足夠的分辨率來確定缺陷密度，否則無法有效識別或量化缺陷密度。

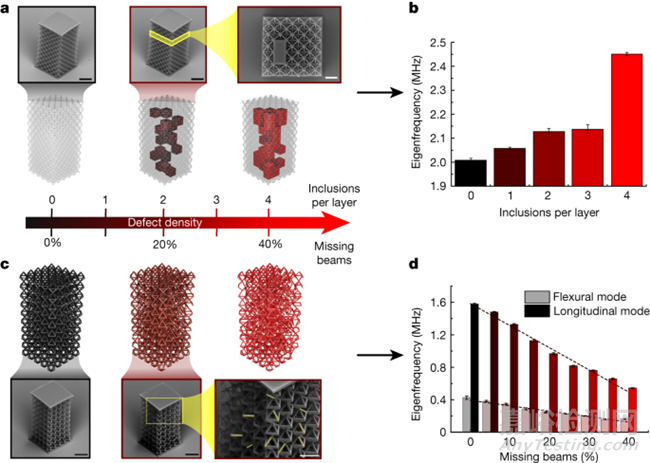

圖 5：振動缺陷識別
小結
總之，作者設計并演示了一種基于激光的框架，它能夠?qū)ξ⒂^超材料進行非接觸、高通量的表征。通過利用材料內部的彈性波傳播，作者提取了完整的動態彈性張量，表征了機械波傳播、阻尼特性并量化了缺陷的存在。此外還揭示了粘彈性材料特性與三維結構之間的相互作用，展示了與方向和結構相關的動態剛度和阻尼特性。這一框架為高通量發現新型納米結構和微結構材料、高級微尺度設備的即時缺陷識別以及用于醫療超聲設備的微觀聲學超材料設計鋪平了道路。
