前言: DSC（差示掃描量熱differential scanning calorimetry）是藥企最常見的研究設備之一DSC配合TGA失重可以解讀出非常多的固態相關的信息。本文主要介紹二元混合物質的DSC能解讀出哪些信息，本文有一定的深度，耐心讀完，我猜，你可能會有這樣的感受：“你以為的，真不是你以為的”，哈哈哈哈。
1 “物理混合物”的DSC是簡單的疊加嗎？
二元混合物（兩組分混合物，文中將統一稱為二元混合物）的DSC圖譜，常規意義上，我們會理解為下圖1式樣的：即物理混合物的DSC是單獨組分DSC圖譜的物理疊加，混合物的第一峰是低熔點組分的，第二峰是高熔點組分的。
曾經我也是這么理解二元混合物的DSC圖譜的，但在企業里多樣化的項目中，發現這種情況少之又少。圖1來源于文獻，文中對二元混合物DSC曲線（綠色線）的解讀是這樣的：第一個吸熱峰129.94℃為低共熔峰，緊隨之后在133.67℃有小的放熱峰，可能對應形成共晶的放熱，只是低共熔峰恰好與組分b煙酰胺的熔點接近；第二個吸熱峰180℃與組分a勞拉西泮熔點接近，解讀具有不確定性，需結合其他分析手段確認。
圖1勞拉西泮、煙酰胺以及二者物理混合物的DSC(來源文獻1)
那在什么情況下，二元混合物的DSC就是兩組分DSC疊加呢？答案在二元熔融相圖中（哈哈又是相圖，結晶離不開對相圖的深刻理解呀）。當兩組分之間沒有任何相互作用，其二元熔融相圖表現為“兩條平行線”，也稱為惰性相圖或者空相圖。下圖2是無機物萘和銦的混合物相圖，萘的熔點是80.3℃，銦的熔點是156.6℃，二者的二元熔融相圖是兩個物質熔點形成的平行線。

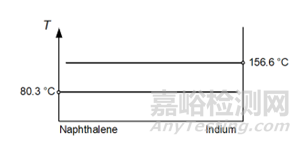

圖2萘和銦混合物組成的相圖
當在DSC設備中加熱萘和銦混合物時：T＜80.3℃時，萘和銦固態，DSC無峰；T＝80.3℃時，萘熔化銦仍然是固態，DSC僅出現尖銳的萘的熔化峰。繼續升溫至溫度到達銦的熔點時，銦熔化，DSC出現尖銳的銦的熔化峰，此時混合物的DSC圖譜才會表現為單組分的DSC峰位置的疊加。
咱們是做藥的，藥物API主要是有機物，有機物混合物在加熱過程中存在相互作用，大多數情況下會形成共熔體系。也就是說，我們藥物研發中，二元混合物的典型的DSC圖譜主要是下面圖3這樣的：尖銳的吸熱峰代表兩組分形成的低共熔物的熔化，寬吸熱峰代表高熔點組分的逐步熔化。（尖銳的峰也常稱為脈沖峰，對應的短時間的瞬間吸放熱，相圖上對應的一個點。）
圖3二元混合物的典型DSC圖譜示意圖（來源文獻2-示意圖略微修改）
進一步拓展一下：理論上，低共熔溫度點與組成比例無關喔，也就是說，不管什么比例的混合物，相同的測試條件下，低共熔峰位置都是重合的，但積分面積跟組分比例線性相關，這也是DSC定量測試的理論基礎。
藥物研發中涉及共熔體系的相圖主要有兩類：有新物質生成的共熔體系（鹽和共晶），普通共熔體系，接下來我們系統介紹下藥物有機物混合物典型共熔體系，看看對應的DSC都是長啥樣的。
2、 解析：典型共熔體系二元混合物的DSC圖譜
上圖3即為不能形成共晶或者鹽的普通共熔體系的DSC圖譜，這種類型的混合物DSC是二元混合物中最常見的。DSC特點是：第一個峰是尖銳的吸熱峰，代表低共熔物的熔化；第二個峰是寬吸熱峰，代表高熔點組分的“逐步至全部熔化”。
直接看看它的相圖，示意圖如圖4所示，以摩爾比1:1的物理混合物為例，簡單解釋哈這個相圖：逐步升溫過程中，當溫度T=TE，全部A熔化，部分B熔化，DSC會出現第一個尖銳吸熱峰（即脈沖峰），對應的溫度為低共熔溫度TE；進一步升高溫度，固體B逐步熔化，直到B的全部熔化，對應的DSC會出現寬吸熱峰（注意：不是組分B的熔點峰喔）。
圖4二元混合物普通共熔體系相圖示意圖（來源文獻4）
3、可能形成共晶或者鹽的典型DSC圖譜
首先給結論吧，圖5是典型可能形成共晶/鹽的DSC圖譜，特點是：低共熔峰后還會出現尖銳的吸熱峰（紅色框框這里就是共晶熔化峰，對應的溫度為共晶的熔點），即DSC上存在多個較尖銳的吸熱峰（脈沖峰）。更典型的特點是，如果DSC精度較高且樣品粒度和升溫速率合適，低共熔峰后能觀察到明顯的放熱峰（代表共晶生成放熱）如圖6所示。
圖5 典型能形成共晶的DSC圖譜1（來源文獻2）

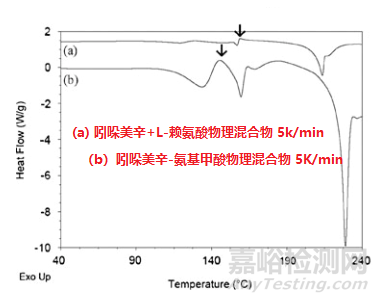

圖6有共晶/鹽形成的二元混合物典型圖譜2（來源文獻3）
這里形成鹽還是形成的共晶，做不了區分。本質原因是，形成鹽和形成共晶的相圖是類似的，也就是說他們?cè)贒SC上出峰特質也是類似的，能區分鹽或者共晶的金標準是單晶解析，或者較粗暴的Pka經驗判讀法（Pka（base）-Pka(acid)＞=1 鹽，＜1 共晶。
有文獻報道，例如“日本藥企安斯泰來”發表文章，利用DSC快速篩選能形成共晶/鹽的配體。我也很好奇，國際上的大藥企，實際項目中會利用DSC去快篩共晶/鹽嗎？(如果有跨國藥企的同行，期待給我答案哈)。我個人工作中，會一定程度應用，為啥呢？因?yàn)轫樖盅?，時間成本不高，但收益挺多。做過共晶的同行都知道，在共晶研發中，都會做干磨和濕磨考察，那磨完的樣品大部分情況下，就是1：1或者1：2的物理混合物，筆者建議，可以順手送檢DSC，根據典型圖譜類型，即可更好評估組分形成共晶的可能性，當然解讀DSC是難點，加了一個組分后，更考驗基本功了。另外，確實也會存在DSC熱分析不適用的場合如API物性顯示，共晶形成是動力學控制（kinetic hindrance），成核困難，DSC上很難有結晶放熱峰的體系；再就是介穩低共熔溫度后很快發生降解的體系，DSC也是無法獲得有用解析信息的。
底層邏輯-相圖
如果想從根本上知道“為什么”？即為什么能形成共晶/鹽的DSC有上述典型出峰特點，那就深刻需要理解相圖。固態化學的很多底層邏輯都來源于相圖。共晶/鹽的二元熔融相圖的結構類似，有下圖5所示的兩種體系，也常稱為“w”型相圖：a是congruent melting system，b是incongruent melting system，其中a型相圖更常見，特點是：DSC上會出現共晶/鹽的熔化峰，即能獲取到共晶/鹽的熔點（上圖5即為該類型相圖），b型相對少見。

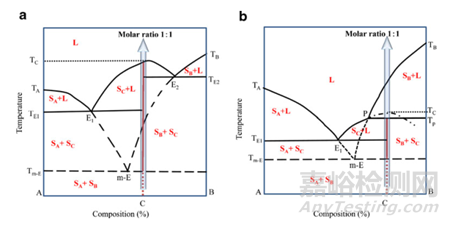

圖7有共晶或鹽形成的二元混合物相圖示意圖（來源文獻4）
兩種體系相圖的解釋如下，以摩爾比1：1物理混合物物為例，介紹最理想情況下最簡單的情形：
（1）congruent melting system：摩爾比為1:1兩組分的物理混合物，逐步升溫過程中，T=Tm-e點時，組分A融化和組分B融化形成低共熔溶液，在低共熔溶液中，共晶開始成核/生長得到共晶。近一步升溫，共晶在T=Tc處熔化。對應的DSC出峰特點:第一個峰-介穩低共熔物的形成過程—較尖銳明顯的吸熱峰；緊隨著會有一個小的放熱峰—對應共晶結晶析出，接著出現尖銳的吸熱峰，對應共晶的熔化。（TC=T Congruent melting point）。
（2）incongruent melting system：：摩爾比為1:1兩組分的物理混合物，逐步升溫過程中，T=Tm-e點時，組分A融化和組分B融化形成低共熔溶液，低共熔溶液中，共晶開始成核/生長得到共晶；這與上面一致。不同的是，在peritectic point包晶轉熔點，共晶逐步融化，組分B結晶析出。隨著溫度進一步升高，在高于Tp溫度點，組分B逐步開始融化。對應的DSC出峰特點：第一個峰-介穩低共熔物的形成過程的相變峰-較尖銳明顯的吸熱峰；緊隨著會有一個小的放熱峰-對應共晶結晶析出；隨著溫度繼續升高至Tp，有共晶熔化的吸熱峰（注意，Tp溫度不是共晶熔點），放熱峰代表晶型B結晶析出，隨后會檢測到寬的吸熱峰對應組分B逐步的熔化。該類共晶體系較少，屬于這種類型的藥物共晶有：苯巴比妥-尿素共晶，對乙?；被?安替比林。
4、 結語
固態研發過程中，會不可避免涉及混合物的場景有：雜晶導致的晶型混合物、成鹽/共晶中引入鹽離子或者配體、手性拆分中的對映異構體/非對映異構混合物、制劑API-輔料混合物等。因此了解混合物熱特性，對于上述應用場景的解讀，也會有更多的幫助。雖然DSC有很多應用的bug，但能利用DSC發現蛛絲馬跡，結合其他檢測確定物性，是每個固態研發人的必修課。
上學那會導師常說，學校實驗室的配備是最前沿的，去企業了要學會用企業里已有的設備和瓶瓶罐罐，做最優的工藝，這才是最考驗應用能力的時刻！踏入產業界這些年，一直努力在各種“條條框框”中解決技術問題，成長和領悟是獨一份的，甚至于比學校期間更深的理解了最最核心的基礎的理論，感恩企業，感恩經歷！
參考文獻：
[1] Saganowska P , Wesolowski M .DSC as a screening tool for rapid co-crystal detection in binary mixtures of benzodiazepines with co-formers[J].Journal of Thermal Analysis and Calorimetry, 2018(1).DOI:10.1007/S10973-017-6858-3.
[2] Lu E ,Rodríguez-Hornedo, Naír, Suryanarayanan R .A rapid thermal method for cocrystal screening[J].Crystengcomm, 2008, 10(6):665-668.DOI:10.1039/b801713c.
[3] Hiroyuki,Yamashita,Yutaka,等.Coformer Screening Using Thermal Analysis Based on Binary Phase Diagrams[J].Pharmaceutical Research, 2014.DOI:10.1007/s11095-014-1296-4.
[4] Yamashita H, Hirakura Y, Yuda M, et al. Detection of cocrystal formation based on binary phase diagrams using thermal analysis[J]. Pharmaceutical research, 2013, 30: 70-80.
