導 語
近日，麻省理工學院的研究人員設計了一種貼片形式的可穿戴超聲波監視器，可以對體內器官進行成像，而無需超聲波操作員或使用凝膠。該成果發表于《Nature Electronics》。
1、研究背景
隨著材料制造技術和機械工程的進步，現已出現高性能的壓電系統，這些系統具有可塑性，能夠連續地對信號進行實時監測和解碼，廣泛應用于各種生物醫學和醫療保健領域。然而，盡管超聲波廣泛應用于臨床實踐，但目前的可塑壓電超聲陣列在高超聲圖像質量和機械拉伸性等方面仍面臨挑戰。此外，大多數便攜式超聲設備仍然采用剛性的平面配置，導致與彎曲的身體表面接觸不佳。
2、研究概述
基于功能化導電聚合物的設計，研究團隊設計了功能化聚苯胺基時序黏附水凝膠貼片。它可以實現心臟的同步機械生理監測和電耦合治療，并牢固附著在心臟表面監測心臟的機械運動和電活動。
研究人員開發了一種可塑性超聲膀胱貼片（conformable ultrasound bladder patch, cUSB-patch），該貼片具有機械適應性，能夠?qū)崟r監測膀胱容量。通過使用摻雜了Sm/La的PMN-PT陶瓷材料，研究人員制造了一個工作頻率為2-5 MHz的64元素相控陣換能器。該貼片能夠在兩個方向上同時成圖像，而無需手動旋轉，可以在深度達到15厘米的地方對尿液膀胱進行成像，軸向分辨率小于0.6毫米。理論和體外實驗研究證實，無論是否使用超聲波凝膠，具有五個該陣列的cUSB-Patch可以在不同的體模（平面和曲面）上，都能提供準確可重復的成像。
圖1：相控陣和cUSB-Patch概述
a) 手持式探頭在人體下腹部進行膀胱成像的操作示意圖。為了在標準臨床實踐中獲得膀胱的全面視圖，手持式探頭必須通過旋轉超聲探頭在兩個方向（橫向平面和矢狀平面）進行成像。b) 人體下腹部用于膀胱成像的 cUSB -Patch示意圖。無需手動旋轉，cUSB-Patch 可以同時獲取兩個方向的圖像。c) 下腹部 cUSB -Patch的橫截面示意圖。相控陣可以定位膀胱的前壁和后壁，并使用多個超聲波束覆蓋膀胱的整個視場。d) – f) cUSB-Patch 自然靈活的外形。g) 單個超聲相控陣的示意圖，標記了關鍵組件。一維線性高性能壓電元件嵌入環氧樹脂基體中，具有共享的底部電極和獨立的頂部電極。定制的柔性 PCB 電纜與電極粘合。背襯層 (BL) 和兩個匹配層 (ML) 分別粘合在底部和頂部。h) 帶有柔性電纜的單相控陣的光學圖像。i) 帶有電極的陣列頂視圖的光學圖像。頂部電極（64 條跡線）與柔性電纜上的跡線完全對齊。j) 陣列橫截面的光學圖像，包括填充環氧樹脂的切割 La/Sm-PMN-PT 陶瓷元件、背襯層和兩個匹配層。比例尺：d)–f), h) 1 厘米；i) 2 毫米；j) 200 微米。（圖片來自原文）
初步的臨床研究證實了cUSB-Patch中心傳感器可以可靠地定位膀胱的初始中心位置，而其五個陣列可以從多個角度對膀胱進行成像，實現實時成像和檢測，無需移動或旋轉設備。cUSB-Patch無需改動即可對其他深部組織進行成像，通過簡單調整設計參數，也可以對淺層組織進行成像。所用可拉伸基材具備與人體表皮相似的彈性模量，能夠與人體無縫粘附。通過使用聲學薄膜，cUSB-Patch可以在無需超聲波凝膠的情況下工作。

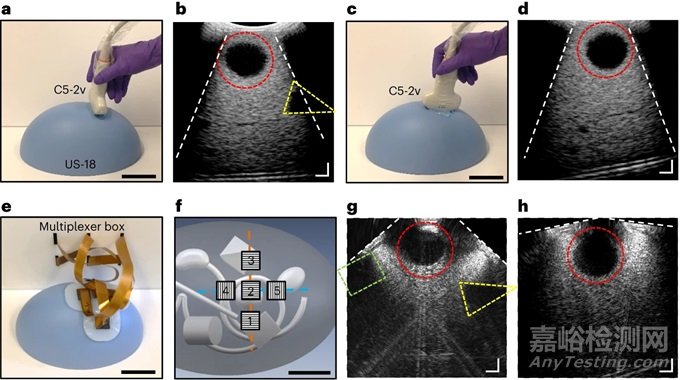

圖2：C5-2v 商用探頭和 cUSB-Patch 在橢圓形體模上進行的實時超聲成像
a), b) 沿垂直方向涂有超聲凝膠的橢圓形體模頂面上的 C5-2v 探頭的光學照片a) 和圖像b)。c), d) C5-2v探頭在橢圓形體模頂面上沿水平方向涂有超聲凝膠的光學照片c) 和圖像d)。e) 橢圓形體模上 cUSB-Patch 的光學照片。f) 嵌入三維物體的橢圓形體模俯視示意圖。五個黑色方塊表示每個陣列的位置，每個黑色方塊中的黑色細線圖案表示 64 個元素的方向。橙色虛線和藍色虛線分別表示沿垂直和水平方向的成像。g),h) 橢圓形模型上的二維重建圖像。橙色虛線表示沿垂直方向構建的圖像，藍色虛線表示沿水平方向構建的圖像。在所有超聲圖像中，白色虛線表示 FOV。紅色虛線圓圈表示球形物體的平面視圖，黃色虛線三角形表示四邊形物體的平面視圖，綠色虛線矩形表示矩形物體的平面視圖。用于 cUSB-Patch 成像的 US-18 基本超聲體模未使用超聲凝膠。比例尺：a), c), e), f) 1 厘米；i) 2 毫米；j) 200微米。（圖片來自原文）
3、研究意義
與當前臨床超聲探頭相比，該設備具有更大的視野，且無需手動操作即可實現完整器官的成像。在無需凝膠的前提下，具備與臨床所用探頭一致的圖像質量，且在臨床研究期間可以輕松地進行多次拆卸和連接。該系統的其他優點包括可重復使用性、無需凝膠的高質量成像、無需旋轉和按壓的操作獨立性、易于清潔、適用于家庭護理環境。其未來可能的臨床應用包括診斷和量化急性尿液滯留，長期監測高風險患者，以及作為癱瘓患者的輔助工具。
參考文獻：Zhang, L., Marcus, C., Lin, D. et al. A conformable phased-array ultrasound patch for bladder volume monitoring. Nat Electron (2023). https://doi.org/10.1038/s41928-023-01068-x
