在過去的幾十年里，X射線檢查技術取得了長足的進步。自20世紀70年代問世以來，x射線計算機斷層掃描（CT掃描）已經徹底改變了醫學診斷實踐。在20世紀80年代，我們看到了微焦點x射線技術的引入，這對工業和科學界的無損檢測產生了重大影響。然而，直到新千年，x射線檢測技術和計算能力的改進才使微焦點x射線CT掃描成為商業上可行的。

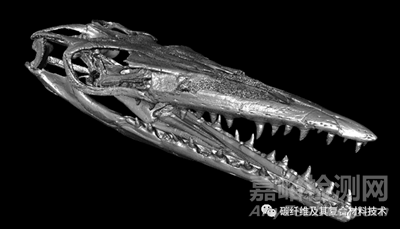

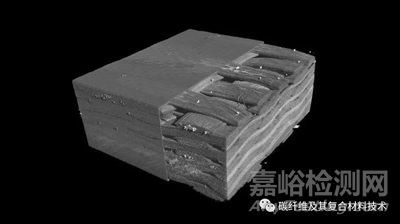

使用微焦點CT掃描，可以以令人難以置信的高分辨率捕獲數據，有時甚至可以達到亞微米級別。這使得CT掃描成為材料研究中非常有價值的工具，特別是在分析復合材料及其內部結構時。原始掃描數據通常是幾GB（20 GB以上），可以以3D形式呈現，甚至可以進行數值分析。下圖顯示了以大約4微米分辨率拍攝的碳纖維增強環氧樹脂基復合材料結構的一小部分的3D渲染圖。
在這個特殊的樣品中，一個小的復合材料塊、x射線和成像設置進行了優化，以增強碳纖維和環氧樹脂之間的對比度。這使我們能夠虛擬地分割和去除樹脂材料，以暴露纖維結構。這些數據在評估材料和不同制造工藝的結構性能方面非常有價值?，F(xiàn)在甚至有商業上可用的軟件工具可以對整個結構的纖維一致性和取向進行數值評估。

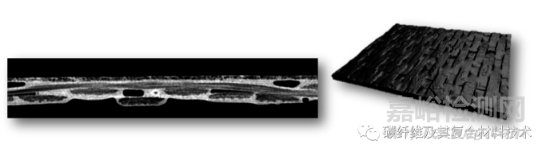

X射線CT掃描是一種非常通用的過程，可以在許多不同的材料上進行，甚至可以在制造過程的不同階段進行。上面的圖像顯示了尚未完全固化的預浸復合材料的高分辨率CT掃描。在左側的圖像（單個橫截面）中，較亮的區域是未固化的樹脂材料，內部可以看到小的開口和空隙。這些數據也可以進行數值分析，以提供更多的數據，包括局部和更大范圍內的纖維體積分?jǐn)?shù)。

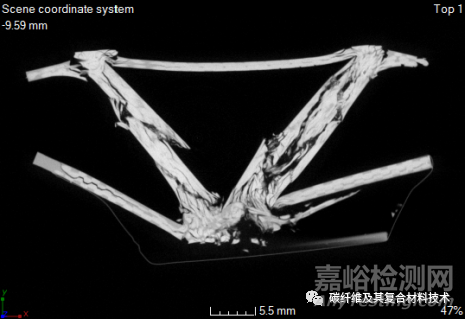

即使在更“宏觀”的尺度上，微型CT也可以成為結構和失效分析中非常強大的工具?？紫抖群捅》謱拥刃∪毕菘梢杂酶叻直媛蕡D像可視化。即使在最復雜的結構中，也可以發現并容易地識別失效模式。上圖顯示了在機械負載測試期間發生故障的高負載軸承結構的橫截面圖像，可以在不使用任何可能損害樣本和數據的破壞性技術的情況下研究失效的起源和完整程度。
x射線CT掃描在復合材料中有許多應用，而且還在迅速增長。事實證明，這種類型的測試在識別以前未被發現的損傷和失效模式方面非常有益，而且還可以避免通常耗時的破壞性分析。
