極紫外光刻技術(EUVL)采用的晶圓掃描儀的效率由多層膜反射鏡的反射率決定。反射率與多層膜界面的粗糙度、納米晶的形成、界面混合和中間夾層的形成等因素有關。最常用的Mo/Si多層膜的周期厚度約為7nm，Si層厚度為2~3nm，厚度誤差會引起反射率的降低。對于這種原子尺度的研究，透射電鏡(TEM)是必不可少的分析工具，可以直觀地得到材料形貌、結構、界面缺陷和元素?cái)U(kuò)散等信息。
試樣制備是TEM表征的關鍵，試樣必須足夠薄(100nm以下)才能被電子束穿透。從截面方向觀察薄膜材料，才能獲得厚度和界面等信息，因此需要制備TEM截面試樣，制備過程非常復雜。聚焦離子束(FIB)被廣泛應用于TEM截面試樣的制備，其可以準確定位減薄試樣，效率較高，但設備成本較高。離子減薄技術可以減薄幾乎所有的無機材料，且操作簡單。缺點是前期預減薄過程繁瑣、耗時長，雖然已經有許多改進的方法，但這些方法研究的一次離子減薄只能制備一個試樣，效率相對較低。因此，改進離子減薄制樣方法具有重要的研究意義。研究人員詳細介紹了一種通過一次離子減薄就能制備多個TEM截面樣品的方法，該方法極大地提高了TEM制樣的效率,同時避免了分批制樣帶來的隨機誤差。
1、 試樣制備過程

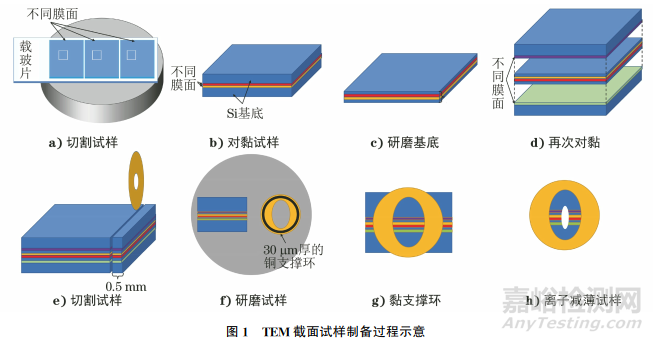

傳統的和改良過的離子減薄制備TEM截面試樣的方法，都采用相同的試樣進行對黏。通過幾個小時進行離子減薄的試樣雖有多處薄區,但只需觀察一處薄區即可,只能得到一個試樣的信息。因此，可以將多個不同試樣集中在離子減薄區域，這樣進行一次離子減薄就可以得到多個不同試樣的薄區。TEM 截面試樣制備過程如圖1所示。
1.1切割試樣
超聲切割機切割方法：先用石蠟將載玻片黏在切割臺上，再用石蠟將多個不同的薄膜試樣黏在載玻片上，膜面朝下，避免損傷膜面。用4mm×5mm(長×寬)的矩形切割頭切割試樣[見圖1a)]。
金剛石刻刀切割方法：在試樣背面，用直尺輔助切割相同大小的矩形試樣。
1.2對黏試樣
將切割好的試樣依次用丙酮清洗干凈，將2個試樣的膜面用G1膠(Gatan公司)對黏后，放在特制的夾具中,在130℃加熱臺上固化1h[見圖1b)]。
1.3研磨基底
已知基底的厚度為700μm，用石蠟將對黏好的試樣黏在手動研磨盤上的試樣托上，采用“8”字形手法,并在研磨過程中更換更細的砂紙。分別將兩面基底研磨掉600μm~650μm，最終得到一片厚度約為100μm~200μm的薄片[見圖1c)]。
1.4再次對黏試樣
將薄片用G1膠黏在另外2個不同試樣的中間[見圖1d)]。
1.5切割試樣
利用慢速鋸將對黏好的試樣切割成厚度約0.5mm的薄片[見圖1e)]。
1.6制作參照物
用 AB膠將厚度約30μm 的銅支撐環黏在試樣托上，并用記號筆在銅支撐環上進行標記。
1.7再次研磨
用手動研磨儀將切割好的試樣先研磨掉約一半厚度，然后用石蠟將試樣黏在參照物銅支撐環的旁邊，研磨另一面[見圖1f)]。研磨時注意力度，將銅支撐環上的記號研磨消失，試樣厚度只有30μm左右。
1.8黏支撐環
選用內徑分別為2，1mm的橢圓銅支撐環，對離子束的遮擋更少。用微量AB膠將支撐環黏在試樣上，與試樣托一起加熱,待試樣與試樣托之間的石蠟完全融化后，試樣與支撐環之間的AB膠已經固化，用牙簽將試樣從試樣托上取下，放入丙酮中浸泡并清洗干凈。
1.9修剪試樣
用鑷子尖將支撐環邊緣的多余試樣切掉。
1.10離子減薄
試樣對黏面要?jiǎng)偤么怪庇陔x子減薄的鴨嘴夾，否則G1膠和薄膜在減薄過程中會先消失。先采用5kV電壓和±8°角度穿孔，然后采用4kV電壓和±4°擴大薄區。減薄好的試樣如圖1h)所示。
2、 應用舉例

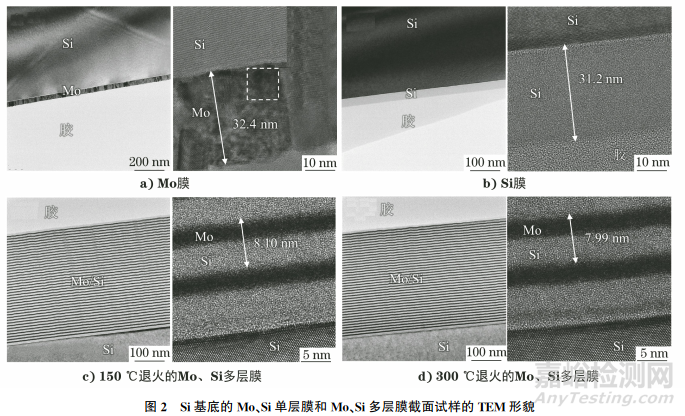

以Si基底上沉積的Mo、Si單層膜和 Mo/Si多層膜為例，采用上述一次離子束減薄的方法同時制備了4個TEM截面試樣，利用TEM分析薄膜的厚度和晶體結構等信息，結果如圖2所示。厚度為32.4nm的Mo薄膜完全結晶,晶體結構為體心立方；厚度為31.2nm的Si薄膜為非晶體結構。Mo/Si多層膜有40個周期，其中150℃退火的Mo/Si多層膜的周期厚度為8.10nm，Mo層厚度為4.1nm。300℃退火的Mo/Si多層膜的周期厚度為7.99nm，Mo層厚度為4.5nm。說明Mo元素可能發生了擴散。TEM截面試樣Si基底的晶格條紋十分清晰，有大面積的薄區。由此可以看出，該方法制備出的 TEM截面試樣成功率高。
3、 討論
該方法可以靈活變動，在試樣數量上，可以直接用兩個不同的薄膜試樣對黏，或者在其中間加入1對或多對薄膜試樣的薄片，根據實際需求進行選擇，但中間加入的薄片厚度應控制在500μm以內，否則遠離中心的試樣難以減薄。特別注意的是，在TEM下無法區分的試樣，需要提前記錄試樣的對黏順序，可以通過增加不同的試樣或者控制基底的厚度來區分。另外，可采用自動精密研磨機或者其他研磨方法研磨試樣；研磨基底時不用將兩個試樣對黏，可分別研磨兩個試樣的基底后再對黏，但由于膜面沒有G1膠的保護，可能會引入較大的應力。
4、 結語
介紹了一種通過一次離子減薄同時制備多個TEM截面試樣的方法，不僅極大地提高了TEM制樣的效率，同時避免了分批制樣帶來的隨機誤差。在控制最終研磨厚度時，采用銅支撐環作為參照物，進一步提高了效率。
作者：張革1，2，崔云1，2，趙嬌玲1，2，王濤1，2，趙元安1，2
單位：1.中國科學院上海光學精密機械研究所 薄膜光學實驗室；
2.中國科學院上海光學精密機械研究所 強激光材料重點實驗室
來源：《理化檢驗-物理分冊》2023年第10期
