導 語
近日，馬塞諸薩州波士頓大學的Jacob Rogatinsky和他的同事設計了一個可以進入心室的毫米級機器人，以及應用于上腔靜脈的穩定裝置。該成果發表于《Science Advances》。
1、研究背景
隨著微創手術技術的成熟，機器人已經相當普遍地應用于臨床手術中，手術機器人可以增強操作者的能力，并使某些不可行的手術成為可能。手術機器人平臺在各領域都具有優勢，例如在心血管干預（心臟標測中的精確定位、射頻消融和瓣膜修復）、骨科手術（髖關節置換術）等領域。
心血管疾病是全世界死亡的主要原因，心律失常、瓣膜疾病、冠狀動脈疾病和心力衰竭都屬于心血管疾病的范疇。為了應對日益增加的心血管疾病負擔，臨床醫生開發了經導管進行干預的方法，無需進行可能會導致繼發性器官灌注不良和損傷等并發癥的心臟直視手術和體外循環。然而這種方法當前面對一系列挑戰：脈管系統和心室之間的尺寸差異；心肌收縮導致的工作空間位移；如何通過工具操作遠處的經皮進入部位。
2、研究概述
基于功能化導電聚合物的設計，研究團隊設計了功能化聚苯胺基時序黏附水凝膠貼片。它可以實現心臟的同步機械生理監測和電耦合治療，并牢固附著在心臟表面監測心臟的機械運動和電活動。
研究人員開發出一種用于心臟內部的多功能軟性機器人導管，能夠應對現有挑戰。該機器人由毫米級可展開機構組成，體積足夠小，可以通過脈管系統進入心臟，但其擴展和利用更大心臟空間的能力允許在運動環境和遠程操作的情況下穩定心臟附近的脈管系統，使操作者可以主動操縱心臟內的器械并保持穩定性、靈活性并提供足夠力量輸出。

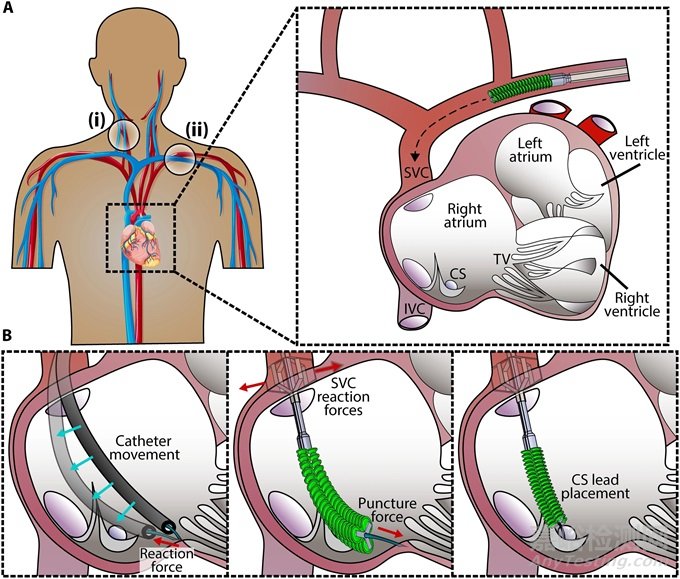

圖1：設備應用的臨床工作流程演示
A) 該裝置通過上腔靜脈通過兩個外周進入部位之一朝右心房移動：(i) 右頸內靜脈或 (ii) 左鎖骨下靜脈。B) 左圖：說明傳統導管當前面臨的挑戰，其靈活性使得施加力和精確控制位置非常困難。中：所提出的裝置可以靠上腔靜脈自我穩定，以最大限度地減少遠端力損失。這種穩定性以及軟機器人尖端使用戶能夠執行三尖瓣環形錨植入和冠狀竇起搏器引線放置等手術。圖示機器人將錨部署到三尖瓣環中。右圖：機器人將導絲引導至冠狀竇。（圖片來自原文）
具體來說，機器人平臺具有一個穩定組件，該組件將半剛性和柔性材料結合成一個結構，該結構可在心臟的靜脈入口處擴展和支撐。它的設計目的是為主動轉向組件提供杠桿作用，同時最大限度地減少生理壓力，例如通路血管中的血壓梯度和血管損傷。主動轉向組件完全由軟材料組成，允許用于驅動的流體及其組成材料的靈活性來提供對外力的阻尼。對其運動學進行了編程，允許用戶在心內工作空間的任何點定位介入工具。

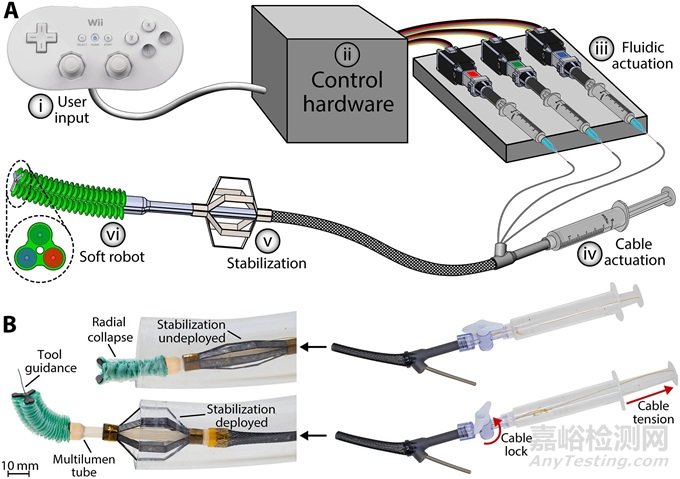

圖2：集成機器人平臺概述
A) 該設備工作流程分為六步：(i) 用戶使用 Nintendo Wii Classic 控制器控制軟機器人的流體室。(ii) 用戶輸入由 Arduino Leonardo 微控制器解釋。(iii) 微控制器向三個線性電機（Actuonix，S20）發送信號，驅動各自的注水注射器。(iv) 用戶通過拉動注射器柱塞來部署穩定機構，這會在鮑登纜線中產生張力。(v) 作為步驟 (iv) 的結果，穩定機構針對上腔靜脈 (SVC) 展開。(vi)通過步驟至來控制軟機器人。B) 軟機器人組件能夠徑向收縮至 8 毫米的設備直徑，使其在穿過脈管系統時能夠穿過管腔。此外，用于穩定機構的鮑登電纜的末端穿過魯爾鎖閥并進入注射器，使用戶在拉動電纜后鎖定穩定裝置。（圖片來自原文）
3、研究意義
體外和離體測試表明，該機器人平臺能夠解決心臟跳動干預的三個關鍵挑戰。從臨床角度來說，該平臺可以應用于有著不同工具要求的一系列手術。在臨床之外，該平臺為軟體機器人在心臟內直接操作任務開辟了一條道路。臨床前離體研究旨在盡可能接近地模擬活體動物測試，但未來的體內測試將有必要將該技術推向臨床轉化。
參考文獻：Jacob Rogatinsky et al.,A multifunctional soft robot for cardiac interventions.Sci. Adv.9,eadi5559(2023).DOI:10.1126/sciadv.adi5559
