自 1999 年 Wi-Fi 聯盟成立以來，Wi-Fi 技術不斷進步，以滿足對更快速度和支持更多設備的不斷增長的需求。它的受歡迎程度已經達到了字典中的常用術語的程度。如今，它已成為各種客戶無處不在的互聯網連接，從筆記本電腦、智能手機、電視和機頂盒等需要大量數據的設備，到偶爾發送更新的數據推文物聯網設備（例如家庭設備）和辦公用品。據ABI稱，Wi-Fi設備的年度出貨量持續增長，預計到2028年將超過50億臺，未來增長的主要驅動力預計將來自智能/互聯家居、可穿戴設備和物聯網細分市場。
如今，Wi-Fi 技術有多種風格和配置，支持數百種不同復雜程度的功能。對于設備制造商來說，選擇滿足功能、性能、成本和功耗限制的正確規格可能具有挑戰性。本文提供了有關確定最佳選擇時需要考慮的重要參數的見解。
各代技術之間的差異
什么是Wi-Fi 6？
它源自 IEEE 802.11ax 標準，是目前市場上使用最流行的一代。據 ABI 稱，2023 年出貨量中近一半的 Wi-Fi 設備將是 WI-FI 6，到 2026 年這一比例將攀升至三分之二。
與WI-FI 5（IEEE 802.11ac）相比，WI-FI 6具有雙倍的最大MIMO配置、雙倍的最大信道帶寬和更高的調制方案。這相當于 PHY 級別最大數據速率的 5 倍以上。盡管這非常重要，但這并不是 WI-FI 6 如此受歡迎的原因，它的滲透率是新一代有史以來最快的。
WI-FI 6 的主要優勢是更高的網絡效率，特別是在可以將更多設備連接到同一接入點的密集區域，從而以更高的吞吐量和更低的延遲提供更好的用戶體驗。這種更高的效率來自兩個主要特征，其中包括：
多用戶 MIMO (MU-MIMO)：這將接入點 (AP) 的 MIMO 操作劃分為多個用戶（或站）。例如，8×8 AP 可以同時處理多達 8 個 1×1 用戶，每個空間流一個。AP 通過空中（下行鏈路）發送單個 8×8 MIMO 數據包，其中包含每個用戶在其各自分配的空間流上的數據。每個用戶可以在其各自的空間流上同時回復（上行鏈路）。Wi-Fi 5 Wave 2 已支持 MU-MIMO 下行鏈路，但不支持 MU-MIMO 上行鏈路。

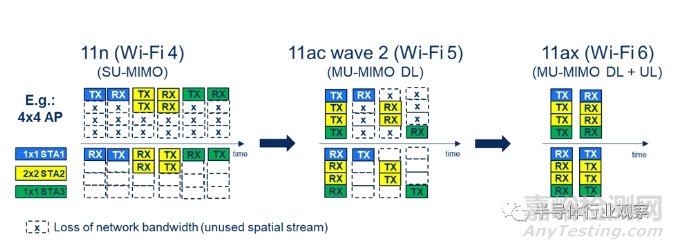

Wi-Fi 6 MU-MIMO 功能通過盡可能填充空間流和并行化數據流量，顯著提高網絡效率
多用戶 OFDMA (MU-OFDMA)：這允許將總可用帶寬在多個用戶之間劃分為所謂的資源單元 (RU)。這樣，可以讓更多的用戶連接到該 AP。例如，最多 37 個用戶可以同時共享一個 80MHz 信道，每個用戶僅使用 2MHz 帶寬。此外，這種窄帶允許與其他窄帶技術（例如藍牙和802.15.4（即Thread、ZigBee））更好地共存。

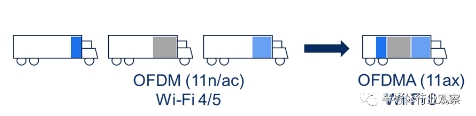

Wi-Fi 6 MU-OFDMA 功能通過在多個用戶之間共享通道帶寬（此處為卡車），顯著提高了網絡效率
MU-MIMO 和 MU-OFDMA 使 AP 能夠更好地調度用戶之間的流量，并具有適當?shù)牧６群透玫姆召|(zhì)量控制。數百甚至數千臺設備可以連接到 AP，且擁塞情況有限。此外，速度較慢的 WI-FI 6 IoT 設備可以與 WI-FI 6 高要求設備無縫共存，而不會影響其吞吐量和延遲。
WI-FI 6 的另一大功能是目標喚醒時間 (TWT)。對于低功耗物聯網設備來說尤其有趣：連接到 AP 的每個 WI-FI 6 設備都可以進入深度睡眠狀態，并在與 AP 預先協商的各自預定時間喚醒。這可以最大限度地減少沖突并顯著降低功耗。
什么是Wi-Fi 6E？
WI-FI 6 在 2.4GHz 和 5GHz 頻段上運行。眾所周知，2.4GHz 頻段擠滿了藍牙、Zigbee 和 Thread 等其他無線技術。5GHz頻段是避免這種擁堵的高速公路。
然而，對數據帶寬的需求永遠得不到滿足?，F(xiàn)在有更多的視頻流服務提供更高分辨率的視頻。在城市世界的許多地方，光纖到戶正在推出，提供了超高速互聯網的潛力，然后需要在家庭/辦公室內提供服務。最近新冠肺炎 (covid 19) 大流行期間在家工作的人數激增，也增加了對可靠、高速 Wi-Fi 的需求。就連WI-FI 6的5GHz高速公路的容量也正在捉襟見肘。因此，WI-FI 6E（仍然源自IEEE 802.11ax標準）被發布，以利用6GHz頻段（更準確地說，從5.925GHz到7.125GHz）擴展容量。這個額外的 1.2GHz 帶寬最多可增加 7 個 160MHz 帶寬通道（而 5GHz 頻段上只有 2 個這樣寬的通道），或者最多 14 個 80MHz 帶寬通道（5GHz 頻段上只有 5 個可用）。盡管 6GHz 頻譜存在地理挑戰（如Wi-Fi 聯盟網站所述，并非所有 6GHz 帶寬都在全球范圍內可用），事實證明 WI-FI 6E 非常受歡迎，在殘酷的競爭中創造了一些急需的喘息空間。搜索數據帶寬。這個額外的 6GHz 頻段擁塞程度較低，因此可以提供更好的服務質量和更低的延遲。這對于游戲和 AR/VR 耳機應用尤其重要。然而，它的射程更有限，墻壁和天花板穿透能力降低。
什么是Wi-Fi 7？
雖然 WI-FI 7 仍有待 2024 年晚些時候獲得批準，但我們已經開始在市場上尋找“預”WI-FI 7 芯片和設備。源自 IEEE 802.11be 規范的 WI-FI 7 將擁有更大的實力：
信道帶寬高達 320MHz，而 WI-FI 6/6E (802.11ax) 的信道帶寬為 160MHz。該功能僅適用于 6GHz 頻段。
高達 16×16 MIMO 配置，而 WI-FI 6/6E (802.11ax) 中為 8×8
4K QAM 最大調制，與 WI-FI 6/6E (802.11ax) 中的 1K QAM 相比
WI-FI 7 的速度幾乎比 WI-FI 6/6E 快 5 倍。但這并不是人們對 WI-FI 7 突然產生興趣的唯一原因。有兩個非常重要的功能正在引起人們對下一代 Wi-Fi 的關注：
多鏈路操作 (MLO)：這提供了聚合來自相同或不同頻段的兩個通道的能力，以提高吞吐量、繞過干擾并減少延遲。例如，由于干擾因素，在 6GHz 頻段上獲得 3 個可用信道中的免費 320MHz 信道可能非常具有挑戰性，甚至不可能。為了克服這種情況，借助 MLO，WI-FI 7 (802.11be) 連接可以聚合 7 個可用信道中的 6GHz 頻段中的兩個不相交的 160Mz 信道，或者 6GHz 頻段上的一個信道與 5GHz 頻段上的另一個信道。理論上任何組合都是可能的，包括例如 5/6GHz 頻段上 160MHz + 80MHz 信道的聚合。

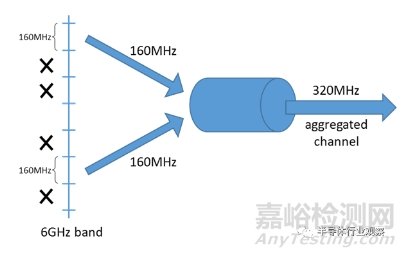

Wi-Fi 7 多鏈路操作 (MLO) 功能允許聚合兩個鏈路（或通道）以提高整體吞吐量（此處聚合了兩個 160MHz 帶寬通道）
MLO 還可以用于負載平衡，通過在通道之間快速、無縫地切換來最大程度地減少爭用/重試。這也意味著延遲的減少。
多資源單元（MRU）：當用戶的吞吐量需求驅動需要“大”資源單元時，如此大的帶寬可能在整個信道帶寬上都不是空閑的。因此，具有與 MLO 類似的概念，但在同一信道上，可以為單個用戶聚合兩個連續或不相交的資源單元，以實現吞吐量要求。
得益于 MLO 和 MRU，WI-FI 7 (802.11be) 非常有吸引力，特別是在具有高吞吐量、低延遲和高鏈路可靠性要求的應用中。如何、何時以及通過哪些渠道進行聚合是 WI-FI 7 基礎設施提供商的差異化優勢。
需要考慮的其他設計配置參數
了解每一代技術帶來的好處，什么是最適合我的應用的？除了生成和相關功能集之外，還需要考慮支持的最大配置參數，例如：
支持的射頻頻段：默認為2.4GHz，所有類型均支持。由于 2.4GHz 頻譜很擁擠，許多技術都在競相爭奪媒介（Wi-Fi、藍牙、Zigbee 和其他專有技術），因此支持 5GHz 頻段甚至 6GHz 頻段（在 WI-FI 6E 上）可能會很有趣。和無線網絡 7)。這是一項額外成本（5/6GHz 無線電芯片上的額外芯片尺寸），但由于擁塞程度較低和重傳次數較少，因此有助于實現更高的吞吐量和更短的延遲。
最大信號帶寬：信號帶寬可以為20MHz、40MHz、80MHz（從Wi-Fi 5 / 802.11ac開始）、160MHz（從WI-FI 6 / 802.11ax開始）或320MHz（WI-FI 7 / 802.11be上）僅限 6GHz 頻段）。信號帶寬越大，數據吞吐量越高。如果高吞吐量不是一個重要參數，那么支持更大的帶寬仍然是有益的；對于給定的吞吐量，更大的帶寬會導致空中花費的時間更短，從而降低功耗。此外，在空中花費的時間更少，可以為其他人留下更多的空閑空間，因此更多的設備可以共存。這就是為什么許多低功耗 IoT 設備支持高達 40MHz 帶寬而不是僅 20MHz，即使這會帶來少量額外成本。
最大 MIMO 配置：Wi-Fi 系統可以具有單個收發器鏈（SISO，又名單輸入單輸出）或多個收發器鏈（MIMO，又名多輸入多輸出）。實際上，發射鏈和接收鏈數量的任意組合都是可能的，最高可達標準授權的最大數量（例如，WI-FI 6 最多為 8×8，WI-FI 7 最多為 16×16）。1×1 是指 SISO 配置，而 2×2 是具有 2 個發射鏈和 2 個接收鏈的 MIMO 系統。還存在不對稱配置，例如具有 2 個發送鏈和 3 個接收鏈的 2×3。更多的鏈意味著更高的吞吐量。這就像有幾根平行的管道。例如，2×2 比 1×1 快兩倍。但有時增加鏈的數量并不是為了增加吞吐量，而是為了通過額外的多樣性來達到更高的靈敏度。例如，2×3 配置可能僅在接收側支持 2 個（而不是 3 個）空間流，第三條鏈用于獲得額外的信號分集，從而獲得更高 dB 的靈敏度?？偠灾?，更多的鏈意味著更高的吞吐量或更高的靈敏度，但由于無線電鏈的重復而帶來了額外的芯片尺寸和成本。
最大 MCS：收發器鏈上可以實現的最大吞吐量還取決于支持的最高調制編碼方案 (MCS)。但更高的 MCS 會導致調制解調器中的信號處理更復雜，并且對模擬/無線電架構的要求更嚴格，這意味著更大的芯片尺寸和更高的功耗。這就是為什么有時WI-FI 6低功耗物聯網解決方案為了節省成本和功耗僅支持MCS8/9（256QAM），而WI-FI 6標準最高可支持MCS10/11（1024QAM）。
多無線電/多鏈路配置：當設備支持多個頻段（2.4GHz、5GHz，有時是 6GHz）時，可以通過 Wi-Fi 系統的單個實例或多個實例來處理各個頻段上的鏈路：
單個實例化允許同時處理每個頻段，但需要分時處理。從用戶/應用程序的角度來看，這是透明的，只是總吞吐量在每個頻段之間共享。無論如何，單個實例化都可以支持 Wi-Fi 7 多鏈路單無線電 (MLSR) 功能，該功能允許立即從一個通道切換到另一個通道，以獲得更高的可靠性和更短的延遲。
多個實例化允許完全同時支持多個頻段，從而支持更高的聚合吞吐量。由于芯片尺寸較大，因此成本較高，但可以通過其帶來的附加價值來補償。
最適合我的應用程序的版本和配置是什么？
選擇最新最好的口味和配置并不總是合適的，因為這可能會導致昂貴的過度殺傷力。面臨的挑戰是選擇在性能、成本和功耗之間提供最佳折衷的風格和配置。讓我們看幾個例子。
低功耗物聯網設備
低功耗物聯網中普遍存在的問題是成本，然后是功耗。這就是為什么 WI-FI 4（源自 IEEE 802.11n 規范）單頻段 2.4GHz 仍然占主導地位，因為人們可以找到遠低于 1 美元的芯片，但已經足夠好了。但隨著產量的增加，WI-FI 6 芯片的成本很快非常接近 WI-FI 4 芯片。它還帶來了額外的好處：
如果需要更高的數據吞吐量：使用 MCS7（64QAM 調制）時，WI-FI 4 1×1 40MHz 帶寬可達到 150Mbps PHY 數據速率，而 WI-FI 6 1×1 40MHz 帶寬時
由于 TWT 功能，功耗更低。沖突越少，重傳就越少，因此空中花費的時間也就越少。
由于更高的數據速率，功耗更低。對于給定的數據吞吐量，更高的數據速率意味著在空中花費的時間更少，因此在更短的時間內啟用無線電時功耗更低。
更多 WI-FI 6 設備可以連接到 WI-FI 6 接入點。
低功耗物聯網設備通常速度很慢。與前幾代不同，WI-FI 6 慢速設備不會減慢 Wi-Fi 網絡速度，因此可以更好地與快速設備共存。
如果可靠性是一個關鍵參數，那么至少支持雙頻段就很重要。在某些工業應用中通常會出現這種情況。
如果延遲很關鍵，則必須支持具有兩個或三個頻段的 Wi-Fi 7。在某些工業和醫療應用中可能就是這種情況。
高端設備
支持 Wi-Fi 的高端設備通常處理大量數據傳輸，例如視頻流和文件共享。這些設備包括智能手機、平板電腦、PC/筆記本電腦、電視、機頂盒、相機、AR/VR 耳機等。它們主要具有 MIMO 2×2 多頻段配置。雖然我們?nèi)匀辉谑袌錾峡吹酱罅?Wi-Fi 5 芯片，但新設計至少主要是 Wi-Fi 6 (802.11ax)，以便獲得吞吐量效率的優勢，特別是隨著連接到 Wi-Fi 5 的設備數量的增加接入點正在增長。其中一些設備（例如智能手機、游戲機和 AR/VR 耳機）將在遷移到 Wi-Fi 6E 甚至 Wi-Fi 7 (802.11be) 時獲得巨大優勢，從而享受更高的可靠性和更低的延遲。
接入點
在設計/部署/升級基礎設施時，建議使用 Wi-Fi 7 (802.11be) 接入點，特別是在機場、體育場、購物中心和辦公室等密集環境中，其中連接的用戶多達數千個，移動且具有動態 Wi-Fi 要求，定期在電子郵件、瀏覽、聊天、文件傳輸和視頻會議之間切換。這些接入點通常具有 4×4 MIMO 配置或以上。
對于家庭或小型辦公室等較小的環境，具有 2×2 MIMO 配置的接入點通常就足夠了。據 ABI 稱，2×2 配置占網絡和接入點 Wi-Fi 芯片組總出貨量的 40% 以上。如果沒有很強的時延要求，從技術角度來看，Wi-Fi 6或6E就足夠了，但必須考慮WI-FI 7相對于競爭的營銷價值。
