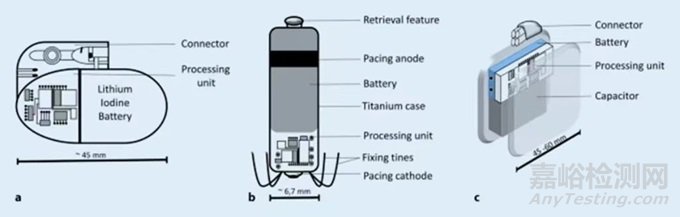

無導線起搏器通過微創手術植入心臟，這與傳統起搏器不同，傳統起搏器將脈沖發生器植入腋窩附近，并用一根電線連接到心室之一。雅培在一份聲明中表示，正因如此，無鉛設備的恢復時間較短，并且可以幫助避免與鉛或感染相關的并發癥。
今年雅培宣布FDA批準其AVEIR DR無引線起搏器系統，成為全球首個雙腔無引線起搏系統，雙腔起搏即對心房和心室進行同步刺激及達到共頻搏動。Aveir DR是全球第一款雙腔無線起搏器，由Aveir VR和Aveir AR兩個部分組成，Aveir VR專用于右心室，Aveir AR專用于右心房。兩個部分均采用了Abbott的專有i2i通信技術。

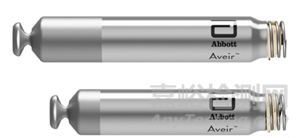

圖片來源：Abbott
一、雅培AVEIR DR系統的工作原理
AVEIR名稱是縮寫詞：A和V分別代表心房和心室，E代表長壽命，I代表“i2i”植入物之間通信系統，R代表可檢索。AVEIR VR右心室起搏器長38毫米，直徑6.5毫米。AVEIRAR右心房起搏器直徑也是6.5毫米，但長度為32.2毫米。

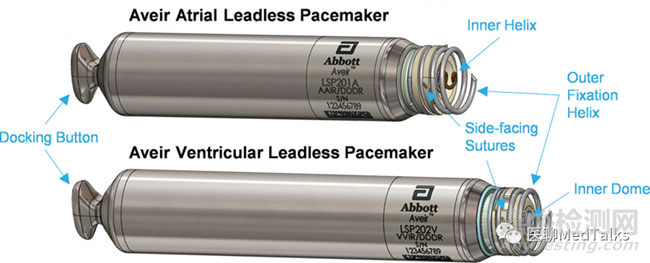

螺旋內部有一個小而尖的用于感知和起搏刺激的電極，返回電極位于起搏器的另一端。與傳統起搏器一樣，起搏器產生電脈沖來糾正緩慢或不規則的心跳，但心房和心室通過相互通信來協調各自的起搏。
圖片來源：醫聊MedTalks
AVEIR DR 無導線起搏器系統的尺寸約為傳統起搏器的十分之一，由兩個設備組成，分別是先前已獲得FDA批準的 AVEIR VR 單腔起搏器，用于右心室起搏，以及剛剛獲批的 AVEIR AR 單腔起搏器，用于右心房起搏。
系統優勢：
無導線
AVEIR™ DR系統擁有傳統雙腔起搏器的所有臨床優勢，但不會出現與起搏器導線和植入袋相關的并發癥，包括感染、導線脫位、絕緣問題、皮膚侵蝕、疤痕形成或者活動限制。
逐拍通信
AVEIR™ DR 無引線起搏器系統結合了心房無導線起搏器（AVEIR™ AR LP）和心室無導線起搏器（AVEIR™ VR LP），能夠同時在心房和心室起搏和傳感。業界首創的專利 i2i™ 技術讓在心房和心室之間實現無導線同步起搏成為可能。
可升級系統
外科醫生可以為患者定制治療方式，既可以植入單個心房或心室起搏器，也可以將兩個同時植入支持雙腔起搏。隨著時間的推移，可升級系統讓醫生既能滿足患者的當前需求，也能根據后來的疾病進展進行調整。
可長期取出
由于起搏器需要更換、修理或其它原因，在未來的某個時間點或情況下，醫生可能需要從患者身體中取出起搏器。AVEIR™ DR 系統在服務結束后，支持更換心房或心室的起搏器，且不會在患者體內留下任何硬件。
二、“要么解決，要么滾蛋”的挑戰
一開始最大的設計決策是如何將兩個起搏器各自放置在不同的腔室中，并讓它們像帶引線的傳統雙室起搏系統一樣運行。這兩個起搏器需要在每次心跳時相互無線通信。
低功耗藍牙(BLE)、感應式或射頻等潛在選項所需消耗的電量超出了心臟內電池所能提供的電量。該團隊花了六個月的時間集思廣益，并對各個選項進行試錯并快速迭代。
一些“古怪”的想法包括設備之間的光脈沖也想到了，但同樣有功率限制的問題。Fishler說，“通過這種反復的快速迭代過程，我們能夠相對快速地確定哪些有效，哪些無效，經過多個來回試錯周期，最終我們提出了現在使用的這種方法。”
這種方法就是他們新的i2i傳導通信協議，該協議利用心臟血液和組織的傳導特性在設備之間以中繼的方式傳遞非常小的電子信號包。
i2i通信技術是Aveir DR的核心，這項技術使得Aveir VR和Aveir AR實現同步且協調的心臟起搏。該技術使用高頻脈沖，通過每個無電極導線起搏器之間的體內血液的自然導電特性傳遞信息。為了支持雙腔治療，兩個植入物都與配對的共植入裝置進行逐搏通信。雅培表示，傳導通信使用的電池電流遠低于感應，射頻或藍牙通信。
每次心跳時，兩個起搏器都會發送一條32位消息，其中的標頭指示設備是否已感知或起搏，以及包含其他關鍵信息的有效負載。這個想法在紙面上看起來很不錯，因此他們用計算機對該技術進行了建模，構建了測試芯片并開發了他們稱之為“潛艇”的原始虛擬設備，并在充滿生理鹽水的魚缸中進行測試。
三、C語言編程
Fishler說，“血液很大程度上是一種鹽溶液。可以通過滴定的方式，生成一種電導率與血液相當?shù)柠}溶液，我們也正是這么做的，”他們使用古老的C語言來編寫設備代碼，使用C++來寫軟件代碼和編譯器。
Fishler說，“這一切都與效率有關，減少了微型處理器必須運行的周期數，你無法相信我們是如何慶祝的，這是一個重要的時刻，臨床醫生期望從雙腔起搏器系統中看到的所有雙腔功能和所有標準功能都是建立在我們的i2i協議之上的。如果沒有這個，我們就不會有無引線雙腔系統，當然也不會有一個在所有不同的場景中保持節拍同步的實時無引線雙腔系統。”
四、長壽命鋰電池
Integer定制的一氟化碳鋰電池為起搏器提供動力，并占據設備的大部分體積，以最大限度地提高容量。該團隊不僅優化了物理電子封裝，還優化了功能方面：最大限度地減少背景電流，以保持系統正常運行。“我們非常注重使其比傳統系統更加高效。我們的尺寸通常比傳統起搏器小約10倍，背景電流效率比傳統起搏器高約10倍，”Fishler說。
圖片來源：Integer
Fishler表示，他的團隊已經在探索其他使用它的機會。“我們還不能真正說出我們要去哪里，但我們正在發揮我們的想象力，”Fishler說。“我們正在嘗試如何利用它，因?yàn)槲覀兇_實認為植入醫療設備之間的體內通信概念除了這種雙腔起搏系統之外還有很多潛在的好處。”
圖片來源：醫聊MedTalks
雖然雅培尚未分享其臨床試驗中的AVEIR壽命數據，但Fishler表示，雅培的其他單室設備的平均壽命超過17年。“這是一個人類首創、世界首創的系統，所以我們通過試驗學到了很多東西。對于工程師來說，我們正在利用所有這些知識并將其反饋到尋找改進、進行改進的過程中，我們將繼續迭代，”Fishler說。請留意雅培針對i2i通信協議的其他應用程序。
五、如何植入
當裝置到達植入部位時，醫生將套管拉回。“這確實是一個重要的功能，可以減輕對患者的潛在傷害或?qū)υO(shè)備的潛在損壞，”Fishler說。“套筒不會打開或關閉，它只是延伸過去，就像一個非常靈活、非常順應的圓柱體。這就足夠了。
我們通常希望保持其開放，因?yàn)槲覀儾粩嗟赜蒙睇}水沖洗系統，以保持其開放、保持新鮮并確保系統上不會形成血栓。”
圖片來源：醫聊MedTalks

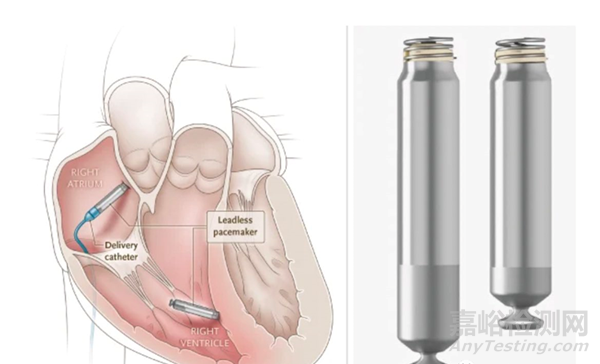

通過暴露螺旋線的位置來引導放置，AVEIR設備和導管中內置的映射功能允許醫生使用熒光鏡檢查來觀察心內膜腔。
射線標記可以讓醫生將起搏器導航到目標位置，設備可以在擰入之前通過觸摸進行測量。這些測量值（例如阻抗或感測幅度）幫助醫生確定錨定設備的最佳位置，他們通過旋轉整個裝置將螺旋旋入心臟組織來實現。
“然后他們可以確認他們的測量結果仍然良好-如果沒有，無論出于何種原因，他們都可以松開它并返回到另一個位置，” Fishler說。
“我們?yōu)樗麄兲峁┝撕艽蟮撵`活性，可以在整個植入過程中動態評估和重新評估位置。”AVEIR起搏器可以收回，不僅可以立即調整位置，而且可以在手術后某個時間需要拆卸和更換時使用。
六、市場分析
無導線起搏器具有體積小、重量輕的優點，其植入手術操作簡便、微創、手術時間短，無須手術切口制作囊袋和植入導線，避免了傳統起搏器因制作囊袋和植入電極所導致的并發癥風險。其植入后不僅不影響患者的外觀，胸部沒有瘢痕，而且最大限度減少了起搏器植入后對患者的活動限制，患者的心理接受度高。
在《2022-2027年心臟起搏器市場投資前景分析及供需格局研究預測報告》中， 我們得知，近幾十年來，心臟起搏器的年植入量連年攀高，增速維持在10%左右。預計在2023年，中國內地每百萬人植入量提升為80~90例，年植入人數達到11~12萬人，國內心臟起搏器市場規模將達40億元。以目前的年復合增長率計算，10年后中國起搏器市場將達到百億規模。
盡管植入起搏器的數量每年都在遞增，但在中國的心臟起搏器市場中，雙腔和三腔起搏器的使用占據了80%的份額。而在其他國家，所有已經獲得批準的無導線起搏器大多集中在單腔起搏器中，目前僅占中國起搏器市場的2%-3%，年銷售額不超過1億元人民幣。目前中國市場上的有線起搏器產品，如果未來沒有重大的技術突破，那么隨著產品單價的降低，市場增長將會受到極大限制。
預計國內心臟起搏器患者市場在三年后將達到60億元人民幣。如果無導線起搏器達到10%的市場滲透率，那么未來國內市場規模在新產品適應癥獲批后的兩年內將達到6億元人民幣，并以6%-8%的年增長速度持續增長。在國際市場上，三年后心臟起搏器市場規模將達200億美元，如果以10%的市場滲透率來計算（這是根據2022年美敦力公司年報的無導線起搏器銷售預測數據），那么無導線起搏器的國際市場規模在新產品適應癥獲批后的兩年內將達到20億美元。
文章轉載來源：醫聊MedTalks、Medtech Dive醫潛、心未來
