導 語
人類喉嚨的手術后治療通常需要對生命和肌肉活動進行持續監測。然而，尚未開發出能夠直接從喉嚨皮膚進行無線、連續監測和分析這些活動的方法。近日，《Nature Communications》上展示的一篇研究報告了一種完全集成的獨立可拉伸設備平臺的設計和驗證，該設備平臺可以提供對喉嚨各種振動和肌肉電活動的無線測量和基于機器學習的分析，為設計和應用可穿戴皮膚接口系統以遠程監測和治療評估各種疾病鋪平了道路。
1、研究背景
可穿戴設備在疾病診斷確認、治療評估和健康老齡化方面開始蓬勃發展。目前，用于跟蹤喉部特征的商業設備是剛性、笨重和有線的。設備與皮膚接觸不良也會導致信號衰減，同時容易受到運動偽跡的影響。因此，迫切需要軟性喉部設備來持續監測喉部活動以進行診斷和康復評估。
喉部肌肉運動和局部慣性振動經常被用來評估患者的喉部健康狀況。然而，傳統可穿戴設備只能提供有限的患者健康狀況信息。振動和肌肉活動的監測主要通過在皮膚上使用獨立的慣性設備和力傳感器來實現。現有的柔性表面肌電圖（sEMG）電極存在可伸縮性有限，系統集成能力差，透氣性低和在使用幾個小時后會導致嚴重的皮膚炎癥或過敏等缺點。目前尚未將高質量的sEMG信號集成到設備平臺中，并且仍然需要基于先進的機器學習算法在云端進行數據分析以實現遠程監測和評估。
基于機器學習的診斷在智能醫學的發展中具有很大的興趣，尤其是與軟性電子設備相結合（用于分類吞咽障礙的嚴重程度）。但是早期的基于一維（1D）卷積神經網絡（CNN）的深度學習在實際應用中尚存在巨大挑戰。
2、研究概述
該研究的獨立可拉伸設備平臺由水凝膠電極和功能電子元件組成，通過共面蛇形銅網絡相互連接，可以直接附著在人體皮膚上。從慣性三軸加速度計和水凝膠電極處理和無線傳輸?shù)男盘?hào)提供了對喉部和人體其他部位的局部振動和肌肉活動的持續非侵入性監測。通過高效的卷積神經網絡可以區分各種活動，并且在云服務器上處理的數據進一步促進遠程康復和疾病診斷。該平臺采用低成本工藝制造，經有限元分析（FEA）和實驗驗證，該平臺在各種機械變形下表現出穩健的電機械性能。
圖1 獨立可拉伸喉貼的概述和設計
（圖片來自原文）
復合水凝膠主要由單體，交聯劑，光引發劑和離子鹽組成。為了避免銅基電極陣列的氧化并改善與皮膚的接觸質量以增強信號采集，通過在具有聚二甲基硅氧烷（PDMS）的離子復合材料中摻雜銀納米線（AgNW）設計了一種可拉伸和高導電的離子水凝膠界面骨架。與之前研究報道的水凝膠相比，該改性水凝膠具有優異的接觸阻抗和其他適合與柔性電路集成在獨立設備平臺中進行健康監測的性能，優于之前報道的水凝膠。

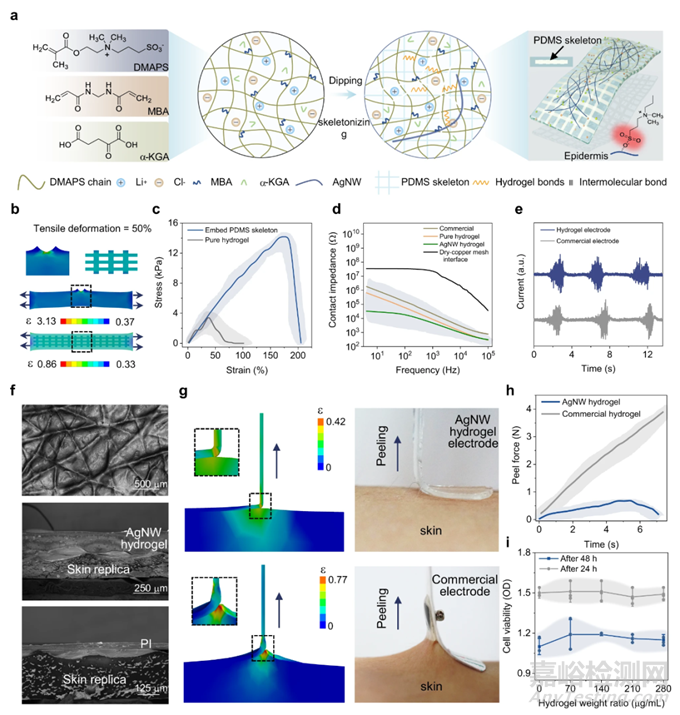

圖2 復合水凝膠電極的表征
（圖片來自原文）
該完全集成的設備貼片旨在提供高質量的無線傳輸。該集成設備有出色的阻抗匹配，且由于功耗低，生物相容性Ecoflex封裝能隔離熱輻射，適合在皮膚上長期使用。該設備與皮膚的緊密耦合可提供高質量的sEMG信號，與商用設備相比，其具有最高的功率譜密度和最低的信噪比。該裝置還表現出高機械順應性和魯棒性，從而導致各種變形時皮膚的舒適度整合。完全集成的設備具有卓越的機械和電氣特性，可在運動過程中進行舒適的監測（例如吞咽活動），其性能優于先前研究報告的喉部傳感器。

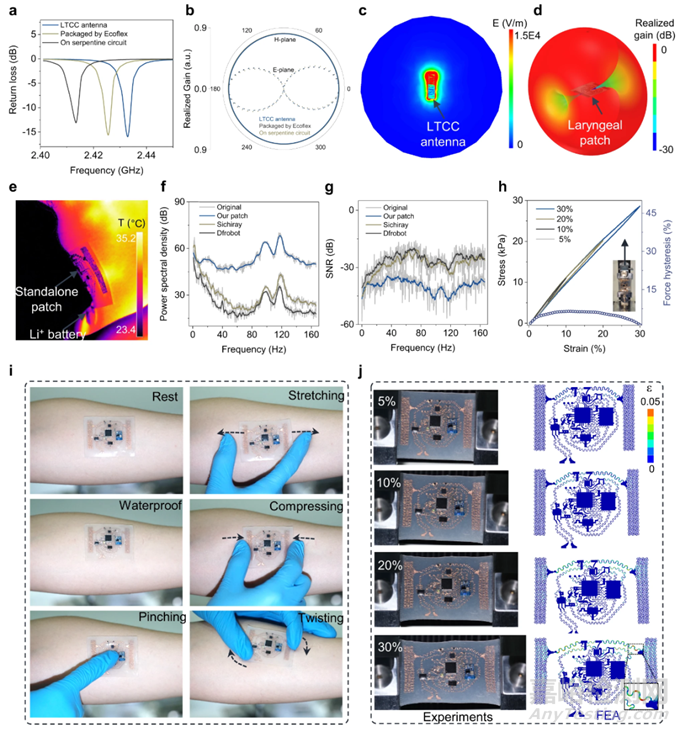

圖3 貼片的電子和機械特性
（圖片來自原文）
由于喉嚨為各種疾病的臨床診斷和相應的術后訓練/評估提供了豐富的振動和肌肉活動信息，因此該設備被應用于這個關鍵位置進行概念驗證演示。貼片中采樣頻率高達800Hz的高靈敏度加速度計ADXL-345可以成功連續監測各種活動，具有從0到400Hz的寬頻譜。沿三個不同方向同時測量的加速度數據使集成系統能夠分別區分多個運動，并捕獲重癥肌無力患者的吞咽過程。將加速度數據與說話時肌肉活動的sEMG相結合可以進一步解耦說話，實現語音識別，并在臨床實踐中對各種疾病進行更精確的診斷和評估。

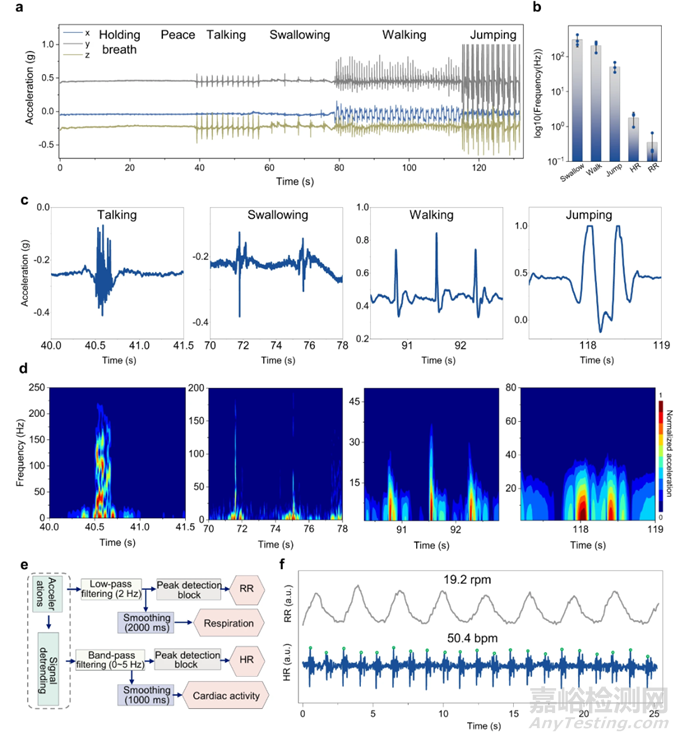

圖4 生理過程和身體動作的無線記錄
（圖片來自原文）
為了幫助自動評估新患者和健康個體的喉部狀況，該研究探索了基于CNN的類2D序列特征提取器（2D-SFE），以根據生理事件的分類來分類和推斷病理狀態 。收集的1D數據（加速度和sEMG）首先傳輸?shù)筋愃朴趫D像矩陣的2D矢量，以便由基于CNN的2D-SFE進行處理，該2D-SFE包含62個過濾層和2個分類層。在具有上述相關活動的訓練模型中，處理向量從卷積層迭代到池化層，然后到激活層，以實現特征向量（FV）的降維。通過評估全連接層softmax函數的一致性，將提取的特征進一步分類為特殊目標。研究結果證明了基于CNN的2D-SFE在多維向量預測方面的優異性能。
圖5 用于術后康復的類2D序列特征計算
（圖片來自原文）
通過本地蜂窩網絡實時無線傳輸?shù)皆品?wù)器的測量數據也為隨著時間的推移進行遠程診斷和治療評估創造了機會。在概念驗證演示中，該研究選擇免費的阿里云作為云中心，并根據應用程序開發協議定制用戶界面?；贑NN的2D-SFE與另外兩名受試者的喉部活動進行驗證。
圖6 無線康復評估的應用
（圖片來自原文）
3、研究意義
這項研究報告了一個完全集成的獨立可拉伸設備平臺，用于從皮膚直接監測和基于機器學習處理各種振動和肌肉活動。改進的復合水凝膠界面設計與人體皮膚緊密接觸，實現了較低的接觸阻抗，以獲得高信號質量，并減少粘附力以便于拆卸。集成的三軸加速度計具有寬帶寬，可以準確監測大幅度運動（如行走和跳躍）和微小振動（如心跳和呼吸）。通過基于CNN的2D類順序特征提取器處理的喉部活動期間的13個常見特征/狀態的測量數據可以以98.2%的高準確率進行分類。機器學習模型中的全連接神經元進一步使其能夠以92%的準確率對來自新的人體對象的數據進行分類。此外，用于在云端處理數據的定制接口為遠程診斷和康復管理以及各種疾病應用開辟了新的機會。最重要的是，開發的獨立可拉伸平臺將皮膚接觸的軟電極和傳感器與可拉伸混合電路集成，用于無線傳輸。此外，該集成設備平臺捕獲的sEMG與3D加速度信號相結合，可以為特征提取器提供豐富的信息，以適應新的人體對象，從而實現吞咽障礙的評估和康復。
參考文獻：
Xu, H., Zheng, W., Zhang, Y. et al. A fully integrated, standalone stretchable device platform with in-sensor adaptive machine learning for rehabilitation. Nat Commun 14, 7769 (2023). https://doi.org/10.1038/s41467-023-43664-7
