1、測試背景
客戶鋁合金框架：鋁圓餅→擠壓→退火→沖壓→CNC→噴砂→陽極。CNC加工后發現鋁材表面存在黑斑，陽極后更加明顯，如圖1所示。不良比例較高，為此委托實驗室分析造成黑斑的原因，便于確認責任，進行制程改進。

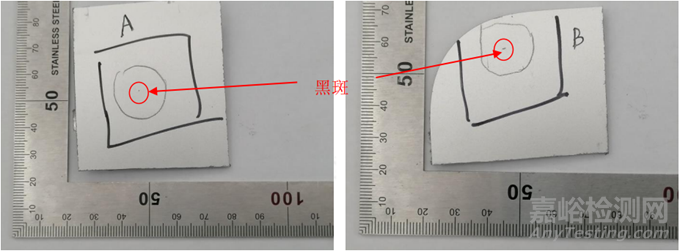

圖1黑斑樣品

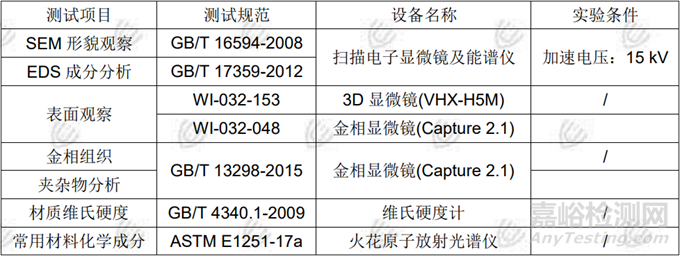

2、測試項目、規范、信息
3、實驗環境
溫度：(23±5)℃；濕度：(40~80)%RH
4、檢測結果
4,1 | 表面觀察
對試樣黑斑位置進行表面觀察，結果如圖2所示：
黑斑位置呈現為多邊形或條狀帶，局部區域有凹坑狀。
圖2 黑斑位置表面形貌
4.2 | 試樣表面
SEM＋EDS分析

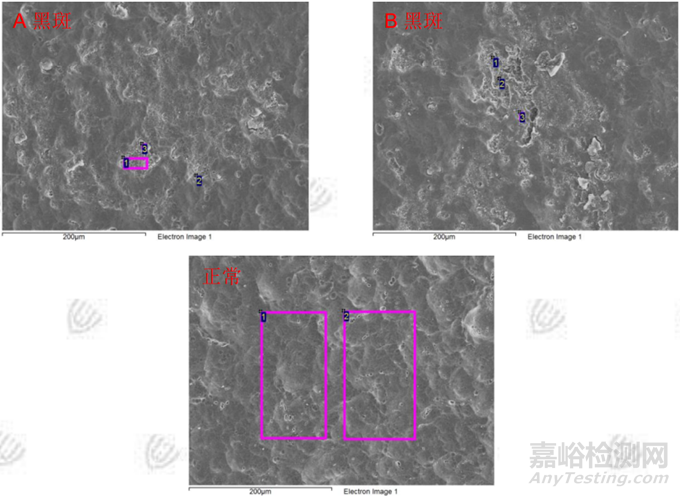

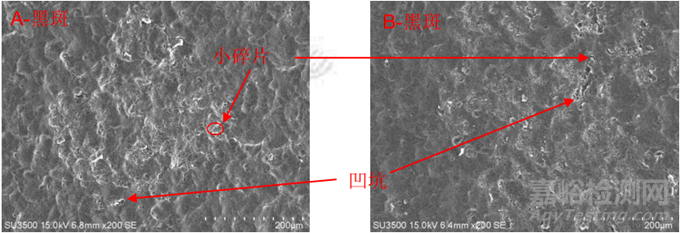

對黑斑及正常位置進行SEM+EDS分析，結果如圖3~4及表1所示：
陽極黑斑位置附著小片狀與凹坑，成分中含有較多的C、Mg等元素。
圖3 樣品表面SEM形貌
圖4 EDS分析位置（300×）

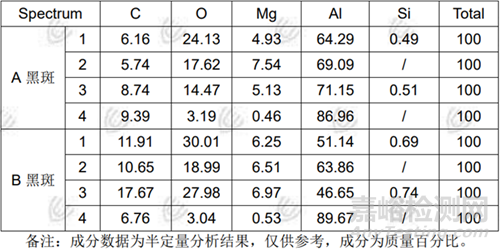

表1 EDS分析結果（%）
4.3 | 黑斑試樣切面
SEM＋EDS分析

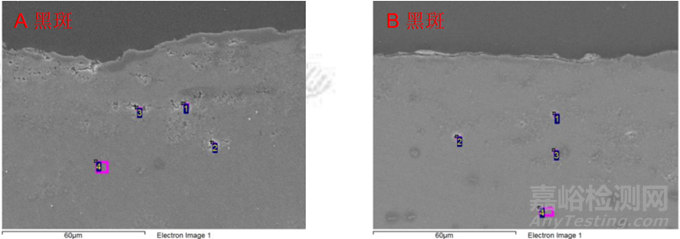

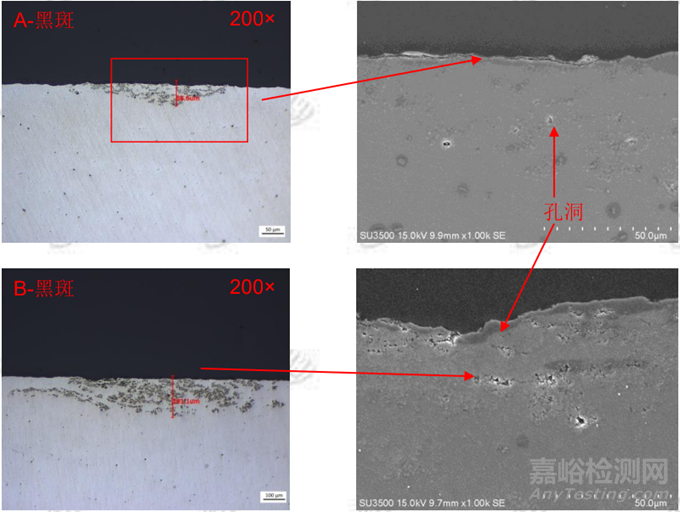

對陽極黑斑位置切面進行SEM+EDS分析，結果如圖5~6及表2所示：
黑斑皮下基材存在孔洞及黑點狀物質，基材也比較疏松，深度58~190 μm，孔洞位置O、Mg成分含量較高，很有可能熔煉過程中的爐渣未除干凈，殘留在鋁材中；
殘留爐渣的鋁材容易有孔洞，這些區域在加工制程中容易殘留一些異物，黑斑表面成分中含有C、O等。
圖5 試樣切面形貌圖
圖6 EDS分析位置（1000×）

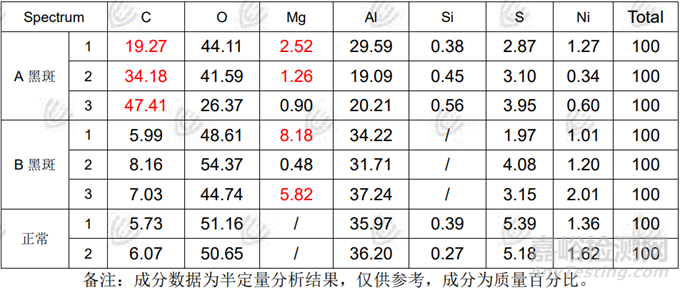

表2 EDS分析結果（%）
4.4 | 試樣組織分析

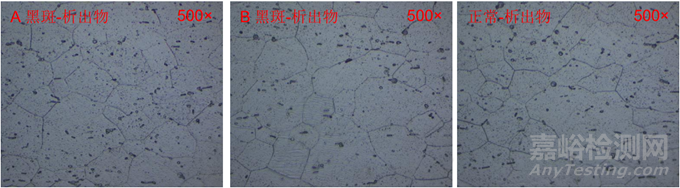

對陽極黑斑及正常位置組織進行分析，如圖7所示，可以發現：
陽極黑斑及正常位置夾雜物含量較少，尺寸均＜20 μm；
陽極黑斑及正常位置晶粒均勻，黑斑位置存在爐渣，容易被腐蝕，呈現為黑點；
試樣的析出物尺寸均勻。

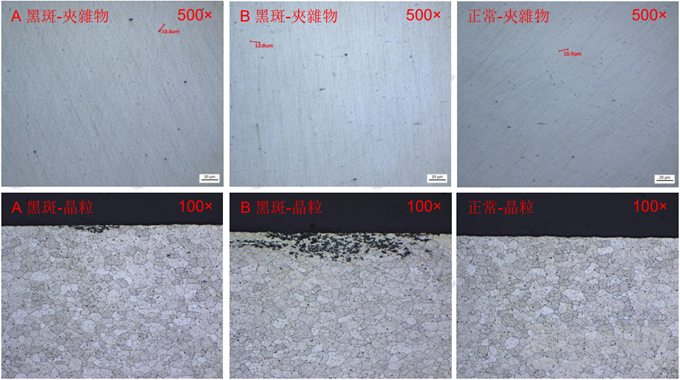

圖7 試樣組織貌圖
4.5 | 試樣硬度分析

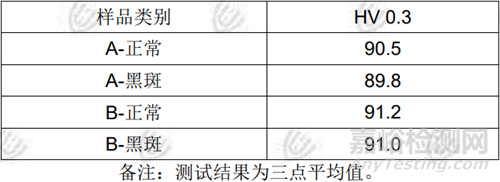

對試樣硬度測試，結果如表2所示：
試樣正常與黑斑附近硬度一致，~91 HV0.3，符合客戶要求。
表2 硬度測試結果
4.6 | 試樣成分分析

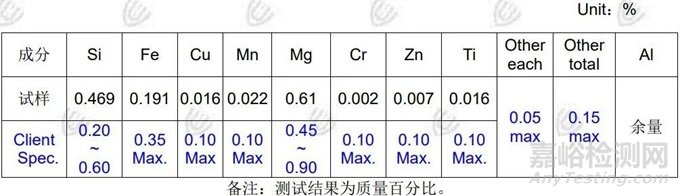

對試樣基材成分分析，結果如表3所示：
試樣材質符合客戶設計Al6063規格。
表3 樣品化學成分測試結果（%）
5、結論
1、試樣材質成分、硬度、晶粒、析出物等正常；
2、陽極黑斑位置附著小片狀與凹坑，成分中含有較多的C、Mg；
3、黑斑位置應是主要含有Mg、O的爐渣殘留在基材所致，深度58~190 μm不等，該位置結構疏松且存在孔洞，在CNC制程中容易造成褶皺狀凹坑，使得切削液等物質殘留，形成目視黑色斑點，這些位置也容易被腐蝕，陽極后黑斑將會更加嚴重；
4、建議原料工藝廠商加強對鋁材熔煉工藝管理，防止出現爐渣殘留。
