前言導讀
受經濟社會發展、人口老齡化加劇、交通運輸規模日益膨脹等多種因素交叉影響，骨科疾病發病率逐年上升，成為影響人類生活的常見多發病。骨骼肌肉系統解剖結構復雜，是人體最重要、最復雜的運動系統，其周圍毗鄰重要的血管神經組織，手術風險高。骨科手術機器人采用精準外科理念及技術手段，結合最新生物醫學工程研究成果，通過準確、安全、穩定的操作，以較小的損傷，實現精準的手術操作，解決了醫生在骨科手術中因視野受限、動作不穩導致的準確性低、并發癥發生率高等問題，提高了骨科疾病的治療效果，已成為骨科發展的重要方向之一。
1.關于骨科手術機器人
骨科手術機器人是集醫學、生物力學、機械及計算機科學等多學科于一體的醫療器械產品，可實現高精度手術，為患者提供更為安全高效的治療。是指包括了導航系統、光學追蹤系統、機械臂及自動控制系統的一種先進醫療設備，能夠?yàn)楣强漆t(yī)生提供精細的術前規劃、精準的術中操作，從而使手術更安全、更微創。簡單來說就是骨科機器人極大拓展了我們的腦、眼和手的功能。
骨科手術機器人是用于輔助骨科手術，其核心功能包括精準、定制三維術前方案、提高手術部位圖像清晰度、減少震顫和提高手術精度、減少對健康骨骼和組織的損傷、減少失血、保護神經、縮短住院時間和加快康復;并可指導遠程手術和降低術中透視（X射線）來降低輻射。
2.骨科手術機器人類型及構成
20 世紀 80 年代，機器人手術系統開始進入外科醫生的視野。1985年，加拿大醫師 Kwoh 用工業機器人進行了世界上第一次機器人輔助下腦瘤活檢。自此，各種各樣的機器人被用于外科手術。機器人參與骨科手術可以追溯到1992年，發展至今骨科機器人已有多種類型。
按智能程度劃分，其可分為主動型、半主動型和被動型：①主動型機器人：可以獨立自主完成手術，不需要外科醫生的限制和干預；②半主動機器人：配備觸覺反饋系統，可以提高外科醫生控制工具的能力，本質上依然需要醫生操作；③被動型機器人：僅參與外科手術過程中的某一部分，且仍需在外科醫生直接或間接控制下進行操作（例如在手術過程中，機器人將手術器械固定在預定位置，手術醫生運用工具剝離筋膜、肌肉等組織，顯露骨骼表面）。
根據機器人結構（臂的連接方式）分類，其可分為串聯、并聯兩種類型。串聯機器人操作范圍更廣，且更靈活，但其尺寸較大，手臂末端的精度和穩定性較差，操作的準確性相對較低；并聯機器人體積更小，精度更高，穩定性更好，但其設計更復雜，工作范圍更窄。按應用的部位分類，其可分為關節機器人（如 RoboDoc）、脊柱機器人（如 SpineAssist、Renaissance）、創傷機器人等。
從骨科機器人組成部分來分析，骨科手術機器人的組成大致上可分為控制系統、定位導航裝置、機械臂裝置以及配套的工具集。
（1）控制系統是骨科機器人的核心，除了各部件的集成之外，圖像處理軟件模塊、手術規劃軟件模塊、機械臂控制模塊所牽涉到的算法是各個機器人公司獨立研發的核心秘密。
（2）其次是定位導航系統，包括了成像模塊、追蹤模塊和顯示模塊。系統能夠根據術前導入的影像形成三維模型，把三維模型與患者的實際體位、空間中手術器械的實時位置統一在同一坐標系下，利用三維定位系統，對手術器械在空間中的位置實時采集并顯示，醫生通過觀察三維模型中手術器械與病變部位的相對位置關系，對病人進行導航手術治療。
（3）最后一部分為操作手術的機械臂，目前應用在醫療機器人上的機械臂主要分為絲傳動和齒輪機傳動兩種，MAKO的Rio、直覺外科的da Vinci機器人都采用的是絲傳動機械臂，優點是體積小，能實現一定程度力學反驅，機械臂操作的僵硬感比較少。而缺點是鋼纜驅動的易疲勞性，會相對影響精確度，需要定期更換。另一種是齒輪電機傳動系統，優點是能長期保持精度，缺點是體積較大且操作手感僵硬。
2.應用領域及優勢分析
傳統骨科手術面臨結構復雜位置深、視野差難精準、創傷大恢復慢的問題。目前，我國骨科手術大部分處于影像引導時代，術中面臨“結構復雜位置深、視野差難精準 、創傷大恢復慢”的難題，具體如下圖。

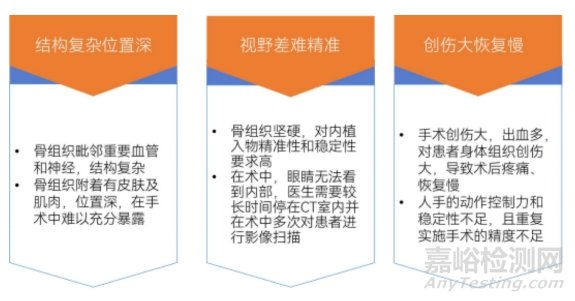

傳統骨科手術的痛點
圖片來源： 蛋殼研究院
整體來看，傳統骨科手術中的關節置換手術、脊柱手術、骨科創傷手術具有精度差、截骨誤差高、植釘不良率高等臨床痛點，手術機器人可提高手術精確度和穩定性、減少神經血管的損傷、避免癱瘓等嚴重并發癥。骨科手術可分為關節手術、脊柱手術及創傷手術，骨科手術機器人可進一步細分為關節置換、脊柱外科及創傷手術機器人。
2.1關節置換手術機器人
關節置換手術主要適用于各種原因引起關節病變致頑固性疼痛，包括骨性關節炎、類風濕性關節炎、創傷性關節炎、骨缺血壞死或腫瘤等病變所致的嚴重疼痛或功能障礙等。 關節置換手術如髖關節、膝關節、踝關節手術特難和術后并發癥不一， 具體如下：
關節置換手術難點和術后并發癥
圖片來源： 蛋殼研究院
關節置換手術機器人提高了骨處理精度。關節置換手術機器人主要用于輔助醫生開展全髖置換、全膝置換、單髁關節置換等手術。相對于常規手術，機器人輔助關節置換手術可以做到更精準的磨削、切割、鉆孔操作，提高骨處理精度，實現植入假體的位置與術前規劃更接近，還在術后功能改善和患者滿意度方面有一定的優勢。機器人提供了更高的設備定位精度，包括定位導航和自動校正的能力，從而減小了手術的創口、降低了手術并發癥的風險，而且關節置換手術機器人對于醫生來說學習曲線更短更容易上手、減輕手術操作的疲勞。如鍵嘉醫療的ARTHROBOT 關節置換手術機器人通過其先進的導航定位和三維可視化技術精準獲知磨削進度，并可評估患者軟組織平衡狀況，精準度高。系統配備七自由度機械臂并通過機械臂控制技術幫助醫生控制磨削角度、深度和假體植入準確度。
2.2脊柱外科手術機器人
脊柱外科手術存在“結構復雜、位置深、創傷大、風險高”的痛點。脊柱外科手術如椎弓根螺釘植入等，容易造成神經血管損傷，給患者造成嚴重傷害。傳統手術由于缺少可視化設備，需反復進行X光透視定位輔助椎弓根螺釘植入，致使手術時間長，精確性較低，而且在脊柱神經附近進行操作，可能會反復刺激和損傷神經，頻繁的X線透視也會增加對患者和醫生的輻射暴露。脊柱外科手術機器人主要用于椎間盤突出、椎管狹窄、椎體滑脫、脊柱骨折等疾病，隨著社會的不斷發展和老齡化的加劇，脊柱領域的發病率越來越高。比如頸椎病、骨質疏松、腰椎間盤突出等。
脊柱外科手術機器人的主要優點在于：①手術內置物的精確置入：機器人手術明顯提高了螺釘置入的準確率，減少了脊髓神經損傷等并發癥；②輻射暴露減少：由于術前充分計劃，術中只需根據機器人導針指引的方向置入螺釘，從而明顯降低了術中放射性的使用量；③手術時間縮短：通過術前計劃，從微創切口達到手術部位更加準確，手術時間可明顯縮短；④縮小了手術切口：機器人手術定位準確，主刀大夫只需要在定位的那一 小部分地方切口，可避免因螺釘置入困難而轉為開放手術置入螺釘?shù)目赡堋?/span>

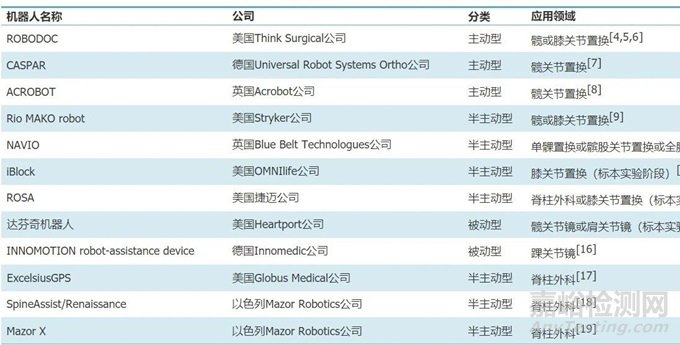

國內外主要脊柱手術機器人輔助手術所用設備
2.3創傷手術機器人
創傷手術機器人主要應用于骨折復位術與骨折內固定術。機器人輔助骨折定位能夠有效解決傳統骨折定位術中定位病灶難的問題。與傳統手術相比，手術機器人操作簡單，能夠?qū)崿F(xiàn)創傷小、精準度高及安全性高的骨折復位。創傷手術機器人的主要適應癥為長骨骨折、股骨頸骨折、骨盆骨折等，這些嚴重骨折大都由骨質疏松和意外受傷導致。
良好的人機交互設計是骨折復位機器人的關鍵。骨科機器人在關節置換與脊柱手術領域應用已相對成熟，此類手術操作對象較為穩定，并且術前有充分時間調整，機器人的介入更多地是發揮精準作用。但在骨折復位手術中，機器人操作對象為不穩定的骨折塊，骨折塊在復位過程中空間位置多變，需要多次調整才能完成復位。因此，良好的人機交互設計是骨折復位機器人的關鍵。
在技術層面，目前多數機器人輔助復位技術可以處理一些模型化、理想化的情況，用類似“堆積木”的方式進行骨性硬組織的復位軌跡規劃及控制。但臨床骨折的實際處理比實驗?zāi)M情況復雜且多變，不僅僅是恢復骨組織的連續性和完整性，還需在保護軟組織的同時排除其力學干擾并完成復位。
就國內獲批產品來看，截至2023年10月15日，含導航定位的骨科手術機器人共20款產品獲批，其中，用于關節置換的最多，其次是用于脊柱，具體如下：

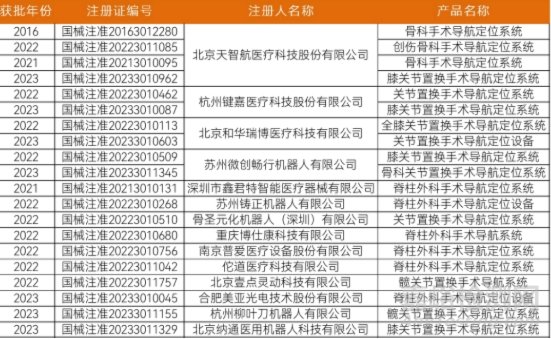

國內獲批骨科手術機器人盤點
數據來源：NMPA
市場規模和競爭格局
近年來，國內骨科手術機器人產業也發展迅猛，主要的骨科手術機器人廠商有天智航、蘇州鑄正、微創醫療、威高集團等幾十家。天智航是國內首家獲得中國食品藥品監督管理局核發的第三類醫療器械注冊證的骨科手術機器人導航定位系統的企業，于2020年上市，成為國內第一個醫療機器人上市企業。近年來，醫療機器人的融資活動中大部分是骨科手術機器人，預示著骨科手術機器人將在近幾年陸續上市，市場也會在最近幾年有所爆發。盡管國產手術機器人增長勢頭迅猛，但在骨科手術機器人行業中，美國等西方國家的自主創新能力和行業地位任然處于引領地位，國內骨科手術機器人大多仍處于研發階段，除骨折復位手術機器人相對國外有一定優勢外，脊柱外科和關節骨科手術機器人均以系統集成和功能模仿為主，關鍵零部件如機械臂和導航裝置仍然依賴進口，技術研發與國外尚有很大差距。

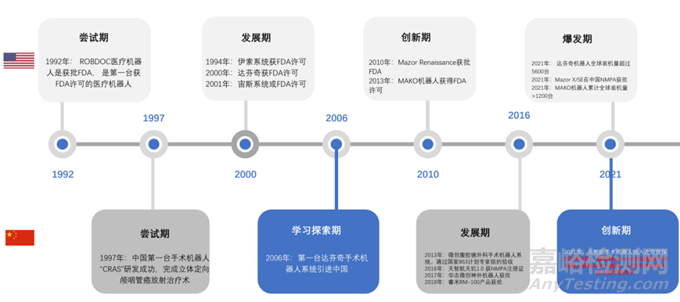

手術機器人國際與國內發展歷程
各類手術機器人在骨科各領域的發展與應用
圖：全球骨科手術機器人主要競爭格局一覽
數據來源：西南證券研究中心
1.市場規模
從市場規模來看，2016年我國骨科手術機器人市場規模僅為4.1百萬美元，隨后發展較為緩慢，直到2019年市場爆發，規模增長至47.2百萬美元；2020年，中國骨科手術機器人市場規模為42.5百萬美元，占整體手術機器人市場規模比重為9.99%，其中關節置換手術機器人的市場規模為14.8百萬美元，手術滲透率低于0.1%。據弗若斯特沙利文的資料顯示，在手術數量高速增長的背景下，預計2026市場規模將達332.3百萬美元，滲透率增至3.1%左右。放眼全球，2027年全球骨科手術機器人市場銷售額將達到20億美元。

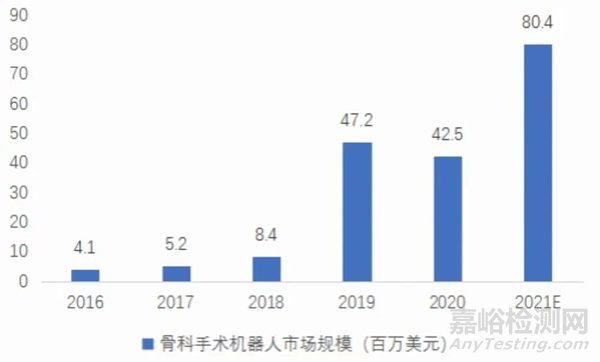

2016-2020中國骨科手術機器人市場規模及占整體手術機器人比重情況
來源：Frost&Sullivan等
2.行業競爭格局
骨科機器人領域是一個群英逐鹿的賽道，與軟組織手術機器人領域中美國的直覺外科(達芬奇機器人系統)長期處于絕對壟斷領域不同，骨科機器人領域呈現出多強角力的局勢。目前，國外布局骨科手術機器人賽道的公司有史賽克、強生、捷邁邦美、施樂輝、美敦力等。我國骨科手術機器人起步較晚，目前仍處于產業化初期，近年來國內有多家企業布局機器人，多數處于發展初期，如天智航、微創醫療、威高集團、羅森博特等。而威高集團等上市公司，其骨科機器人為其近年來新拓展業務，以骨科手術機器人為主營業務的天智航是國內骨科手術機器人龍頭企業。不同于國外巨頭以收購方式布局，國內骨科機器人企業均是聯合其他醫院、大學等單位自主研發布局該領域。

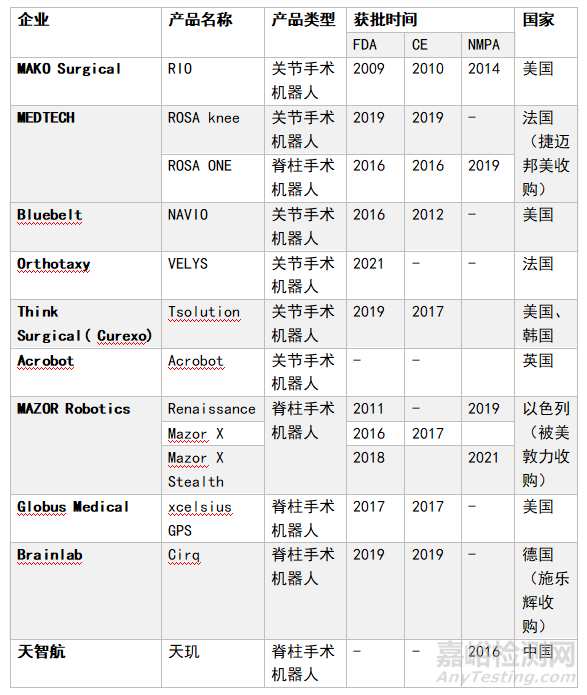

全球代表性骨科手術機器人發展情況總覽
來源：火石創造根據公開資料整理
3.發展趨勢
1）個性化
不同患者之間存在個體差異，目前仍需要醫生根據不同患者的實際情況制定具體的手術方案。應用骨科機器人時，可根據不同患者個體的實際情況制定相應的手術方案，使用合適規格的手術器材進行不同手法的手術操作，從而達到對患者最有利的療效，以實現個性化手術的效果，這將是骨科機器人的研發趨勢之一。
2）智能化
隨著計算機軟件的開發及人工智能的迅速發展，骨科機器人高度智能化已成為必然趨勢?，F(xiàn)階段，主動型機器人仍然存在誤操作的風險，相對于半自動型及被動型機器人，其應用較局限。若骨科機器人的高度智能化迅速發展，則精確性、可重復性更高的主動型機器人便有機會成為未來骨科機器人的主流，并可進一步解放醫生的雙手，提高手術效率。
3）精準化
骨科機器人手術較傳統手術的優點在于精確性較高，同時對患者造成的創傷小。目前的骨科機器人仍然存在精確度不足或可重復性較差的缺點，未來骨科機器人的研發進程中精準與微創仍然是首要的發展方向。
國內醫療器械產品解析
1 、ARTHROBOT關節置換系列手術機器人
杭州鍵嘉醫療科技股份有限公司
鍵嘉醫療成立于2018年，是一家專注于手術機器人及相關產品研發、生產和銷售的高新技術企業，自主研發涵蓋關節、脊柱、創傷、種植牙等領域的手術機器人，并持續在運動醫學、神經外科等領域布局。
2022年4月鍵嘉醫療獲得國家藥監局創新醫療器械首個關節手術機器人注冊證。國家藥監局表示，該產品屬于具有自主知識產權的國內首創醫療器械，各項性能指標達到國際同品種器械水平。
今年9月，鍵嘉醫療研發的ARTHROBOT髖膝多應用手術機器人經國家藥監局批準上市（產品名稱：關節置換手術導航定位系統，注冊證編號：國械注準20223010462）。
目前，該公司的ARTHROBOT骨科關節手術機器人平臺，現已研發了覆蓋膝關節及髖關節即ARTHROBOT Keen與ARTHROBOT Hip兩平臺，在關節手術機器人領域打破了國外品牌的壟斷局面。

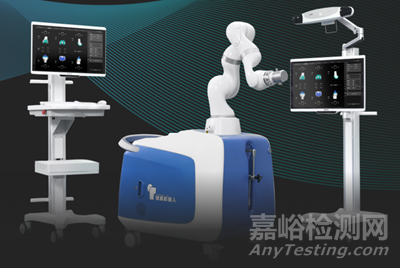

ARTHROBOT Keen
膝關節置換手術機器人系統“ARTHROBOT Keen”是由醫生與工科團隊合作完成研發、具有完全自主知識產權的國產手術機器人。
該款機器人在術中可對膝關節活動度、下肢對線與關節間隙進行實時評估，依照術中實際情況實時調整規劃方案，并按規劃精準完成股骨與脛骨側的截骨，誤差控制在1mm與1?范圍以內，實現膝關節個性化、精準化手術治療。
2021年 6月9日，在完成近百例機器人輔助髖關節置換臨床實驗手術的基礎上，鍵嘉又聯合醫院團隊開展了機器人輔助全膝關節置換手術。
ARTHROBOT Hip
2022年4月，鍵嘉自主研發的創新產品：髖關節置換手術導航定位系統取得國家藥監局三類醫療器械注冊證，并開始上市銷售。
據悉，Arthrobot機器人是中國首個進入NMPA創新醫療器械特別審查程序的“全髖關節置換手術機器人”產品，也是首款獲得NMPA認證的國產髖關節手術機器人。該款機器人為國人團隊自主研發的首款七軸髖關節置換手術機器人，不僅可以在髖臼側進行精準定位，打磨和假體安裝。
也實現了股骨側精準定位和切割，保證了與術前規劃方案的誤差在1mm以內，安裝的角度偏差小于1°。此外，該款全髖關節置換的七軸手術機器人從很大程度上改善了目前髖關節置換手術精準度不佳、學習曲線長的臨床痛點。
該款機器人于2020年5月6日，在西安交大二附醫完成首例國產化七軸關節外科機器人輔助下全髖關節置換術。由中華醫學會骨科學分會候任主任委員、西安交通大學第二附屬醫院關節外科中心主任王坤正教授主刀，楊佩主任醫師、田潤副研究員協助，成功完成了全國首例七軸協作機器人輔助全髖關節置換手術。
同時，此次手術由我國自主研發的骨科機器人和基于國人解剖數據的陶瓷髖關節假體共同完成，在真正意義上實現了髖關節置換手術的全面國產化。
除此之外，Arthrobot 還在2022年7月于新疆維吾爾自治區人民醫院，順利開展了國內首臺5G遠程指導下國產骨科機器人Arthrobot輔助下的髖關節置換手術。
筆者通過多方檢索，總結出ARTHROBOT三大核心優勢：
1）開放兼容
同時覆蓋多應用場景是ARTHROBOT的獨特優勢。隨著人口老齡化到來，現階段我國髖、膝關節置換手術數量快速增長，用一臺手術機器人兼容髖膝置換兩種手術，不僅順應了市場需求還節省了醫療機構的經費。
而ARTHROBOT不僅能兼容髖、膝多應用場景，作為一個開放性的平臺，還能匹配國內外多品牌的植入物，更加方便靈活，是臨床上備受期待手術機器人解決方案。未來，鍵嘉醫療還將持續拓展更多基于該平臺的臨床應用場景。
2）精準可得

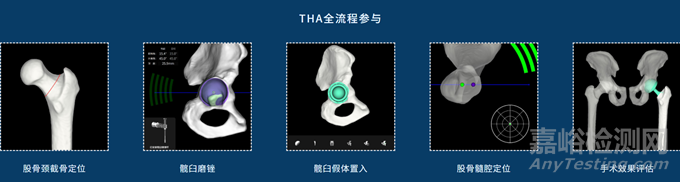

ARTHROBOT全維度的術前三維規劃與機器人輔助下的術中執行賦能醫生精準完成手術，并獲得優異的臨床結果。
系統在術中可對關節活動度、下肢對線與關節間隙等進行實時評估，依照術中實際情況實時調整規劃方案，并按規劃精準完成截骨、打磨和假體安裝，誤差控制在1mm與1?范圍以內，實現個性化、精準化手術治療。
3）全面安全
ARTHROBOT配備真正的醫用級機械臂結合獨研算法軟件，依靠空間配準、機械臂控制、安全邊界控制等核心技術，提供精準解決方案的同時為患者安全保駕護航，全方位確保手術安全。
4）國際權威學術期刊認證
ARTHROBOT的優異療效也獲得了國際權威學術期刊認證。
2 、錕铻®全骨科手術機器人
元化智能科技（深圳）有限公司
骨圣元化于2018年在深圳成立，定位于高端?？浦悄茚t(yī)療裝備的創新研發和精密智造。成立以來，公司形成了以全骨科手術輔助機器人為龍頭，覆蓋骨科、消化科等多科室臨床應用的先進專科醫療手術機器人產品布局，是國內唯一擁有骨科手術機器人全部核心部件自主研發能力的公司。
2022年4月，自主研發的錕铻®機器人獲得NMPA的上市批準，成為我國第一且唯一一款進入NMPA創新醫療器械（綠色通道）特別審查程序并獲準上市的開放式植入物數據全膝關節置換手術機器人系統。該產品各項性能指標達到國際同品類器械水平。
時隔一年不到的時間，今年3月2日，錕铻®手術機器人獲得國家藥品監督管理局變更注冊批準，錕铻®全骨科手術機器人輔助髖關節適應癥上市。這意味著，在臨床應用時，骨圣元化錕铻®全骨科手術機器人一臺設備將可以輔助完成髖關節和膝關節兩個適應癥手術，真正成為首個國產自主研發的髖膝關節置換機器人一體機。

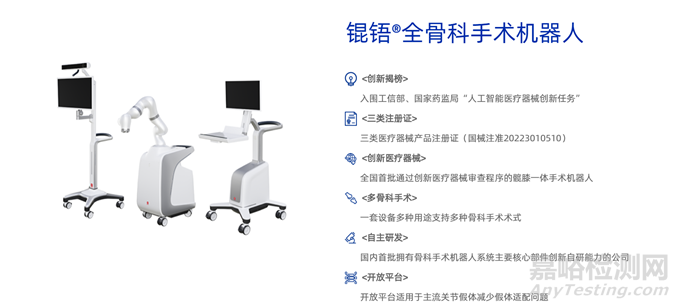

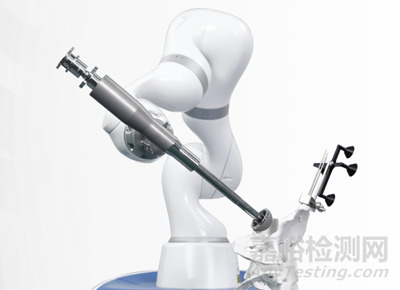

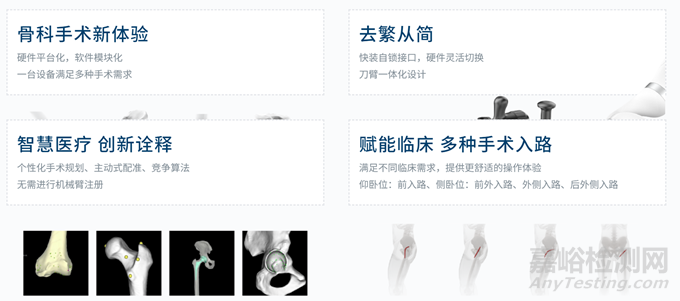

錕铻®全骨科手術機器人
圖源：元化智能官網
錕铻®是髖膝一體的骨科手術機器人，擁有精準的自研高精度導航儀，集成了全膝關節置換術式與全髖關節置換術式。不同于其他獲批的關節置換手術機器人只能完成膝關節置換手術或髖關節置換手術。NMPA批文明確指出錕铻®的適用范圍為：“該產品與經驗證的關節假體和手術工具聯合使用，在成人全膝關節置換手術和成人全髖關節置換手術過程中用于關節假體和手術工具的導航定位。”此外，錕铻®全骨科手術機器人是開放平臺，達成合作的關節假體品牌眾多。
錕铻®全骨科手術機器人作為首個國產髖膝一體骨科手術機器人，僅靠一臺設備就可輔助完成髖關節和膝關節兩個適應癥手術。這個由我國元化智能科技旗下全資子公司骨圣元化機器人自主研發的手術機器人，可以說是在關鍵技術上打破了國外壟斷，實現了“卡脖子”技術的重要突破。
3 、Robpath 人工智能髖關節置換手術機器人系統，膝關節置換手術機器人
杭州柳葉刀機器人有限公司
柳葉刀機器人成立于2018年，是全球唯一一家深度布局髖關節置換、膝關節置換、口腔種植以及血管介入四大黃金手術賽道的醫療機器人創新公司。
Robpath 人工智能髖關節置換手術機器人系統
據官網介紹，該產品實現高效點云配準，快速精確的自動定位，實時顯示磨挫狀態，立體邊界控制，亞毫米級精度的安全高效打磨，斷電保護模式避免打磨超過規劃范圍。提高手術的智能化水平，數據積累和分析能力，整合了患者的解剖生理特點、假體設計和手術技術，利用數字化優勢，達到假體選擇、手術方案、手術操作的個性化。
柳葉刀RobPath膝關節置換手術機器人是兼具導航與截骨的操作型手術機器人，專為輔助醫生開展全膝關節置換術（TKA）而設計。柳葉刀RobPath膝關節手術機器人具有智能、微創、精準、安全等技術特征，其自主研發的全膝關節置換手術機器人搭載了全球首創的軟組織張力定量評估—Lancet-KBAS系統，引領新一代關節置換手術機器人的技術革新。

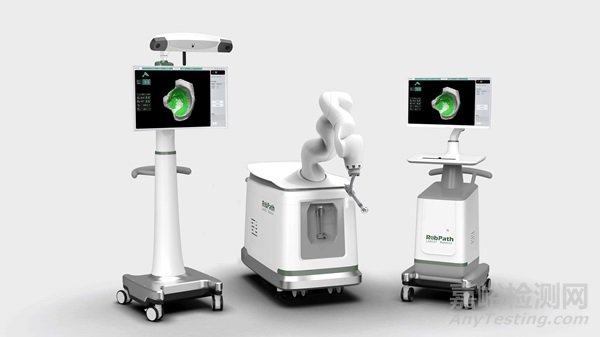

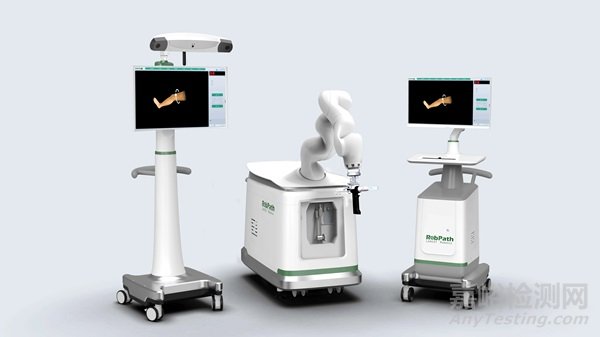

Robpath 人工智能髖關節置換手術機器人系統
圖源柳葉刀官網
產品優勢：
1）智能規劃及導航，所見即所得
RobPath膝關節置換手術機器人具有自動手術規劃系統、快速高精準注冊配準方案，為臨床醫生術前準備提供智能化高效解決方案。手術過程中，手術工具的操作過程通過機器人導航系統實時顯示，提供精準位置顯示和操作引導。
2）精準截骨操作，無需截骨導板等傳統工具
RobPath膝關節置換手術機器人能夠?qū)崿F(xiàn)精微擺鋸的多角度截骨平面的自動精準定位，直接引導醫生實現亞毫米級精度的截骨，徹底擺脫全膝關節置換手術對截骨導板以及各類傳統手術工具的依賴，手術過程中無需開髓，并提供虛擬軟組織安全邊界保護功能，減少手術創傷，降低并發癥風險。
3）軟組織張力定量評估，臨床手感精確量化
Lancet-KBAS軟組織平衡張力定量評估系統集成了智能壓力傳感裝置，通過無線傳輸?shù)姆绞綄⑿g(shù)中實時采集的膝關節韌帶張力值反饋至手術機器人系統。相較于傳統光學定位進行的軟組織平衡評估方法，該系統將醫生的臨床手感精確量化，使軟組織平衡評估更加科學。
膝關節置換手術機器人
實現精微擺鋸，多角度截骨平面，快速精確的自動定位，亞毫米級精度的安全高效截骨，斷電保護模式避免截骨超過規劃范圍，徹底擺脫全膝關節置換手術對截骨導板的依賴，相較于傳統手術具有更高的智能化程度。
膝關節置換手術機器人
圖源柳葉刀官網
2021年9月5日，杭州柳葉刀機器人有限公司全新研發的RobPath膝關節置換手術導航定位系統用于全膝關節置換手術的前瞻性、多中心、隨機、單盲、平行對照臨床試驗的臨床研究者會議順利召開，這標志著RobPath膝關節置換手術機器人中國注冊臨床試驗的正式啟動。
4、Hurwa
北京和華瑞博科技有限公司
北京和華瑞博科技有限公司成立于2018年，成果來自于北京協和醫院骨科主任醫師與清華大學精儀系教授。公司以全膝關節置換手術機器人為起點，膝髖關節聯用機器人為核心產品，致力于將工業領域可靠性高、普惠性好的新技術，應用于傳統骨科手術場景中。
2022年1月29日，和華瑞博的“全膝關節置換手術導航定位系統（商品名：HURWA機器人）”正式獲得國家藥監局NMPA批準上市，注冊證編號：國械注準20223010113。
據悉，HURWA關節手術機器人是北京和華瑞博醫療自主研發制造、具有完全自主知識產權的手術機器人。2020年1月，北京協和醫院骨科使用HURWA機器人成功完成我國首例機器人全膝人工關節置換手術，該手術的順利實施也是“中國造”全膝關節手術機器人在全球的完美首秀。

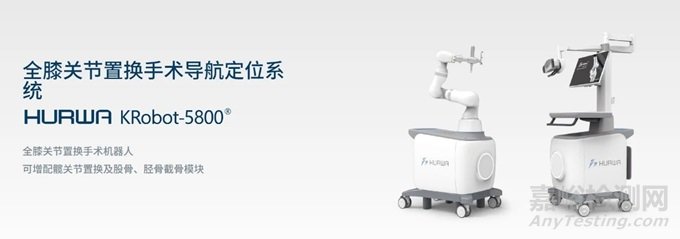

全膝關節置換手術導航定位系統
圖源和華瑞博官網
HURWA全膝關節置換機器人不同于國內主流的導板型關節手術導航系統，而是由機器臂直接夾持動力工具自動進行截骨操作，在此過程中，術者無需做位置判斷，只須觸發機械臂運動即可完成截骨，手術過程輕松流暢；系統精度在1.5mm以內，臨床數據顯示，機器人組相比經驗豐富的三甲醫院主任醫師，截骨精度更高、角度更準、下肢力線糾正合格率更高；術者的學習曲線更短，在完成9臺手術后，手術配準、截骨時間即可達到穩定期，且學習曲線與截骨精度無明顯關系；手術規劃引入深度學習算法進行優化，10分鐘內完成從CT原數據到方案確認，便捷高效；機器人輔助關節置換手術全程上云，臨床工程師、術者團隊、患者管理全部在云平臺上交互，旨在打造機器人輔助的完美關節置換手術，并力爭將關節置換手術優化為日間手術。

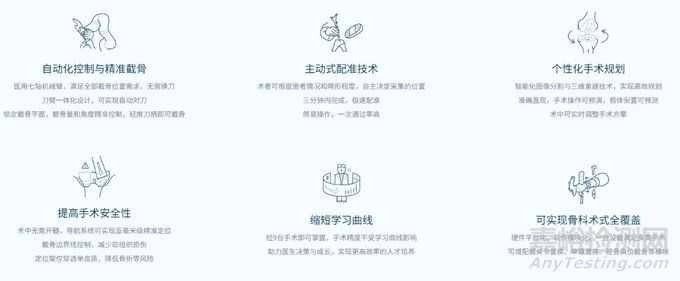

全膝關節置換手術導航定位系統優勢分析
圖源和華瑞博官網
工作流程：
導入CT

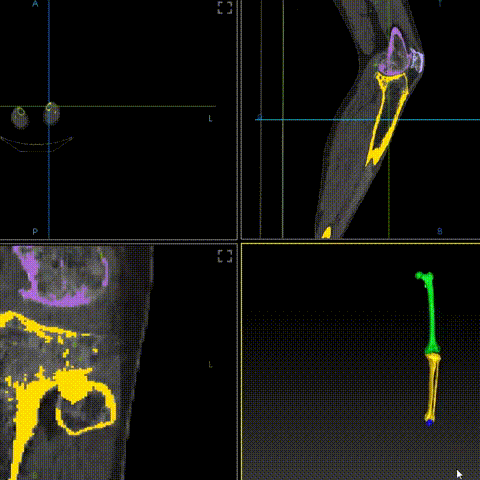

三維重建
手術規劃
手術準備
定位配準
輔助截骨
間隙平衡
關節置換手術導航定位設備
2023年5月9日，和華瑞博全新產品“關節置換手術導航定位設備——KHRobot-6800”獲國家藥品監督管理局（NMPA）上市批準醫療器械注冊證編號：國械注準20233010603）。
關節置換手術導航定位設備
圖源和華瑞博官網
產品優勢及創新：
產品持續覆蓋膝、髖、脊柱等領域，為臨床提供多模態、數字化的術前規劃信息和高精準、自動化的術中配準與執行方案，真正意義上帶來骨科智能技術方案的卓越體驗和骨科全新手術方式變革。
5、智微天眼®手術導引與反饋系統
杭州三壇醫療科技有限公司
杭州三壇醫療科技有限公司創立于2011年，是一家由國內知名醫學專家領銜，專注于骨科手術機器人研發的國家級高新技術企業，是國內成功研制并應用自主化骨科手術機器人核心技術的第一梯隊廠商。
公司現有核心產品為智微天眼手術導引與反饋系統，可為骨科手術全過程提供數字化決策參考及實時手術反饋，系統定位精度亞毫米級，可減少傳統方式下40%—70% 的輻射暴露，節約50% 左右操作時間。
知名醫學研究指出，骨科手術機器人為醫生解決了臨床上百年之久的困擾——骨質的精準切除、假體的精準安放、人為誤差校準和消除等等。它的應用，對外科手術而言是一場新的產業迭代，推動了外科手術微創化、標準化、智能化。
6、全膝關節手術定位系統、膝關節軟組織張力測量儀
愛喬（上海）醫療科技有限公司
愛喬醫療成立于2015年4月，公司以臨床需求為創新驅動，用數字化技術為醫療賦能，致力于提升骨科治療方式的數字化和患者日常管理的智能化，開發低成本、精準化、微創化、數字化的醫療器械，及智能化、微型化的家用醫療設備，促進臨床診療水平的提高，提升患者的生活質量。
愛喬醫療成立以來專注于骨科關節手術技術的數字化變革，自主研發關節置換手術精準化、數字化手術系統，經過臨床試驗和產品注冊，目前已有兩款產品(《全膝關節手術定位系統》 《膝關節軟組織張力測量儀》)取得國家藥監局頒發的產品注冊證，另有多款產品處在臨床注冊階段。
全膝關節手術定位系統（IKPAS）

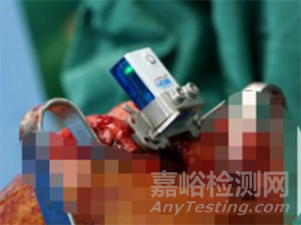

全膝關節手術定位系統（IKPAS）用于初次或復雜全膝關節置換手術，采用傳感器輔助技術，以簡便的方式，精準測量截骨角度，提高手術效率，提升患者的術后滿意度。

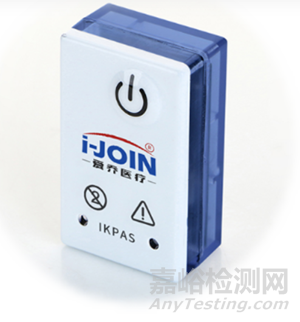

全膝關節手術定位系統（IKPAS）
圖源愛喬醫療官網

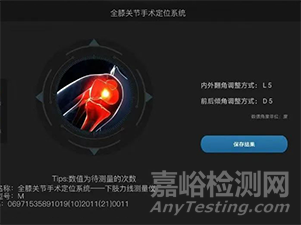

據官網介紹，全膝關節手術定位系統（IKPAS）具有以下優勢：
1）簡便。單模塊設計，使用方便，手術時間與傳統手術無統計學差異
2）微創。有研究表明，不開髓比開髓的手術方式會減傷術中出血240ml；有效降低并發癥的發生，減少止血帶的使用時間，患者術后體驗好
3）精準。輕松實現個體化、精準化截骨，精度誤差＜1.5°
4）低成本。無需采購大型設備，患者無需進行術前CT/MRI影像；
5）適用性強。在關節外畸形、內固定物未取出等全膝關節置換病例中優勢明顯

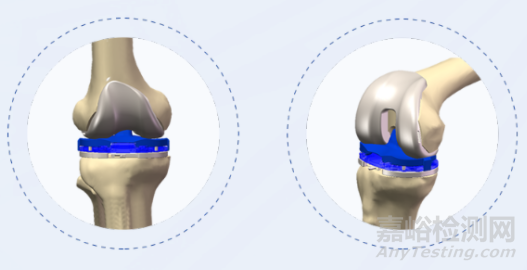

膝關節軟組織張力測量儀(IKBAS)

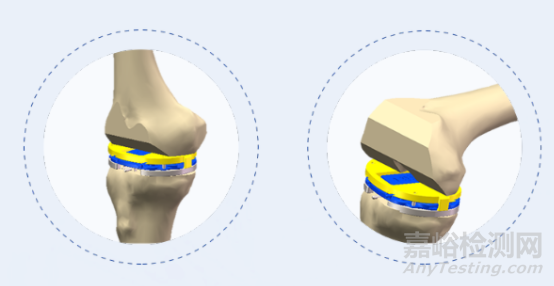

膝關節軟組織張力測量儀（IKBAS）用于初次或復雜全膝關節置換手術，采用傳感器輔助技術，精準測量壓力，量化判斷標準，提高膝關節置換手術的精準性，提高患者的術后滿意度。

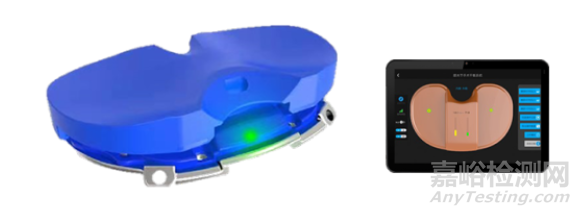

膝關節軟組織張力測量儀（IKBAS）
圖源愛喬醫療官網
通用型術中軟組織張力評估。評估伸直間隙、屈曲間隙大小和軟組織張力關系，確定墊片厚度，實現軟組織內外側平衡。
個體化術中膝關節功能驗證。與不同假體的試墊配合使用，采集膝關節內外側張力、股骨髁運動軌跡，術中即可實現個體化的膝關節功能的驗證。
7、羅森萬相®?智能化骨科手術機器人系統
北京羅森博特科技有限公司
公司成立于2017年，從?科?術中難度最?、臨床需求最強烈的?盆?折治療出發，以數智化?段“復制”臨床專家經驗，研發的羅森萬相®智能化手術機器人系統通過先進的數智算法，3分鐘即可快速規劃復位路徑；強勁機械臂載荷160N，達成亞毫米誤差的精準閉合復位，全程安全不需透線。羅森萬相®智能化手術機器人是全球第一臺真正意義上的骨盆復位機器人系統，獲得了臨床醫生的認可和市場的肯定。
羅森博特®?智能化骨科手術機器人系統集合了目前醫療領域全高精尖技術，從創傷手術中難度最大、最依賴臨床經驗的骨盆骨折治療出發，以3D實時導航、人工智能規劃、自動手術操作等數字化技術，服務過去無法得到優質診治的創傷骨折患者。
羅森萬相®?智能化骨科手術機器人系統
圖源羅森博特官網
產品特點
動態實時導航：精準導航定位，術中始終可見，幫助臨床專家即時判斷進針深度，實時引導復位全過程。
人工智能規劃：通過大數據學習計算，快速高效復位規劃算法，無需繁瑣手工規劃，將臨床經驗同機器算法深入結合。
自動手術操作：無需多人輔助暴露，通過力-位協同控制，實現全自動手術操作，更精準安全。
羅森博特團隊通過建模仿真和實驗測試，分析了骨盆骨折復位過程中的肌骨系統生物力學約束，以此為基礎優化了復位規劃、把持方式和工具設計，實現了復位力的高效傳導，提高了機器人復位操作的安全性和有效性。
8、AIOOR
上海卓昕醫療科技有限公司
上海卓昕醫療科技有限公司作為上海市新進“專精特新”中小企業行列中的一員，自2017年成立以來，便專注于新一代骨科檢測系統、治療系統、創新耗材等的研發、生產和銷售，著力打造數字化、智能化的整體解決方案，產品布局于多款三維影像設備、手術機器人、人工脊柱耗材等，為我國醫療事業的高質量發展貢獻力量。
在術中，借助外科手術導航定位系統（AIOOR）輔助進行精準定位，完成經皮椎弓根穿刺，置入椎弓根螺釘。術中即刻影像顯示穿刺針方向角度與預期規劃一致，完美契合，準確度99.8%，螺釘置入位置良好，減壓手術階段順利完成，整體手術用時1.5小時。術后患者癥狀即刻消失，第二天即下地行走進行康復，四天后平穩出院。
該外科手術導航定位系統（AIOOR）由同濟大學附屬同濟醫院脊柱外科與卓昕醫療聯合研發。通過脊柱脊髓損傷再生修復教育部重點實驗室開發的雙平面X線空間定位技術及“2D轉3D”的獨特算法，工程技術團隊借助機器人為智能化載體，實現了機械臂智能空間定位，大大減少手術醫師和患者在術中的放射暴露次數，提高脊柱手術定位精準度，并能為年輕醫師開展同類手術減緩學習曲線給予了極大助力。
9、第一代骨科手術機器人
上海嘉奧信息科技發展有限公司
上海嘉奧信息科技發展有限公司成立于2016年，是醫療領域的創新技術與服務研發企業，致力于開發整體的手術機器人平臺 (包括三大系統:術前規劃、術中導航及手術機器人)。
2023年4月，嘉奧科技宣布完成數千萬A+輪融資，本輪融資由深投控南部基金領投。本輪融資將主要用于加速智能手術機器人新產品研發、臨床注冊、渠道拓展以及全球市場推廣。
嘉奧科技開發的第一代骨科手術機器人，主要應用于脊柱手術領域。從完成的臨床數據看，產品各項性能及臨床指標均優于國內外同類產品。該設備可以實現脊柱手術全流程智能化，配備了術前自動規劃、術中實時3D導航、輔助手術路徑等創新技術，系統精度官方檢測更是高達0.9毫米以下，領先于國內同類產品，即便與跨國企業的同類產品也表現出強勁的競爭力。
作為國內首款全國產化、超小型骨科手術機器人，增加了多模態影像構建系統、自動影像分割技術、骨科智能規劃系統、實時多維度跟蹤工具等多項創新智能化功能的同時，還顛覆傳統手術機器人體積交大的劣勢，大幅度減小了整體設備的體積與重量；此外，公司自行研發的雙目視覺定位儀與機械臂更是降低制造成本70%以上，極大加強了產品的競爭力，可滿足不同層級、不同地域的臨床需求。公司后續還將推出含有多模態置釘檢測系統、全自動化置釘系統等突破性技術的手術機器人產品。
此外，嘉奧科技研發出了新一代智能脊柱導航手術機器人，它采用自主開發的光學定位儀和機械臂，替代進口產品，短期內，嘉奧科技將推進智能脊柱導航手術機器人的臨床試驗，使其盡快進入市場。
嘉奧科技智能脊柱導航手術機器人
嘉奧科技骨科手術機器人最新成果亮相2023年成都國際骨科學術會議暨四川省醫學會第二十七次骨科學術會議
10、脊柱內鏡手術機器人（在研）
思哲睿智能醫療設備股份有限公司
哈爾濱思哲睿智能醫療設備股份有限公司成立于2013年，是一家專注于手術機器人研發、生產和銷售的高新技術企業，致力于為醫生打造智能手術工具，為患者提供綜合診療方案，讓各類外科手術更精準、更便捷。
經過多年的探索和積累，在手術機器人領域形成了一系列核心技術和獨創性成果，研發構建了以腔鏡手術機器人家族為核心的豐富的手術機器人產品矩陣，覆蓋泌尿外科、 婦科、普外科、胸外科、耳鼻咽喉頭頸外科、骨科等多科室。目前，該公司脊柱內鏡手術機器人正處于在研狀態。

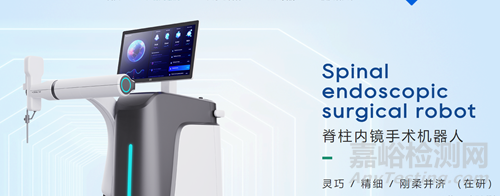

脊柱內鏡手術機器人
圖源思哲睿官網
11、VTS系統
北京愛康宜誠醫療器材有限公司
今年1月，北京愛康宜誠醫療器材有限公司（以下簡稱“愛康醫療”）研發的Visual Treatment Solution可視化智能輔助系統（簡稱“VTS”） 獲國家藥監局批準上市。
VTS是憑借醫工交互進行術前規劃與可視化實時監控的解決方案，旨在提升全髖關節置換術的手術性能和臨床療效。該系統將3D打印數字化技術與可視化智能輔助技術相結合，適應髖關節置換術中復雜的工作環境，從術前CT數據處理、3D手術規劃，到術中的實時可視化追蹤及髖臼假體植入等全流程進行輔助。作為首款國產關節置換可視化智能輔助系統，VTS填補了業界空白。
對患者來說，VTS系統使得每個患者得到屬于自己的定制化手術方案，基于在術前使用患者的CT數據，24小時內即可完成精準規劃，重建并分割骨盆、股骨模型，精準規劃髖臼杯型號、髖臼杯角度、截骨量、偏心距、腿長等參數，實現假體的個性化選擇。在術中VTS系統的輔助實現了假體的可視化精準植入，改善了關節穩定性，平衡了軟組織張力，能夠有效縮短康復時間，進而提高患者的術后滿意度。手術效果也得到明顯提升，并發癥發生率降低，假體的使用壽命更長，節省了患者的費用，從長遠來看，具有衛生經濟學價值。
VTS系統基于患者CT數據，可完成術前精準規劃，避免了手術的盲目性。
術中可視化實時追蹤，提高每臺手術的精準性。
全流程輔助有助于醫生獲得高質量、可復制、標準化的術后結果。
VTS系統有效的改善了醫生術前盲目性和術中經驗性對術后結果的影響，術前三維規劃，使得醫生在術前就可以提前知道所需假體的規格、位置等，而以往這些數據都只能在術中得知。術中實時追蹤，亞毫米級測量精度，3ms超低延遲，使得假體能夠精準安放到理想位置，提高每臺手術的精準性，提高了全髖關節置換術的成功率和患者的臨床療效。
VTS系統使數字骨科技術能夠真正賦能醫生，造?；颊?，相信最終可以惠及廣大醫療機構，讓億萬病患的生活品質，因我們的努力而改善。
2023年8月1日，北京大學第三醫院田華教授團隊成功完成了一臺VTS系統輔助下髖關節翻修術，這也是VTS系統上市后完成的首臺髖關節翻修手術。VTS系統的成功應用為髖關節翻修術帶來了新的突破，使手術醫生在面對復雜翻修病例時從“孤立無援”到“胸有成竹”，也為患者的健康帶來了更多希望。
12、TRex®-RS 全流程關節置換手術機器人
上海龍慧醫療科技有限公司
龍慧醫療專注于關節置換手術機器人領域，其產品龍慧手術機器人Trex-RS擁有獨立知識產權，填補了多年來同類產品技術的國際空白。
核心技術：
1.創新整體設計
兩體式設計，無需獨立控制臺，醫生直接操控機械臂；無線連接，簡化手術布局，縮短拆臺裝臺時間；用獨有技術消除機械臂追蹤器，讓醫生基本不改變手術站位習慣。
2.機械臂六自由度操控及六自由度實時追蹤
當病人骨骼術中發生位移時，整個機器人系統像導彈一樣追蹤移動，實現手術過程中的實時動態精準；使全流程（股骨側+髖臼側）機器人輔助THA手術也就成為可能；消除由于骨骼移動導致的死機，讓手術變得流暢，提高手術效率
3.獨特算法，更快更準，應用更多
實時驗證，自由選點，手術范圍從標準髖擴大至復雜髖，手術入路從后外側，擴大至包含DAA在內的多種入路。

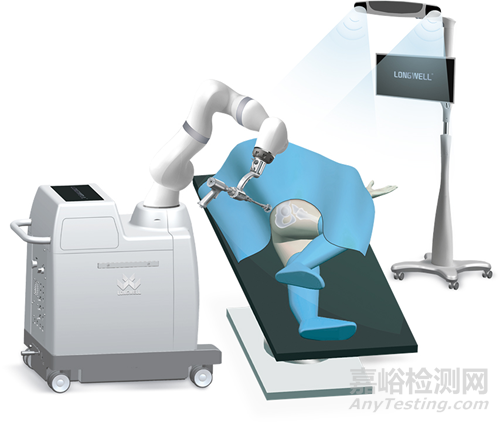

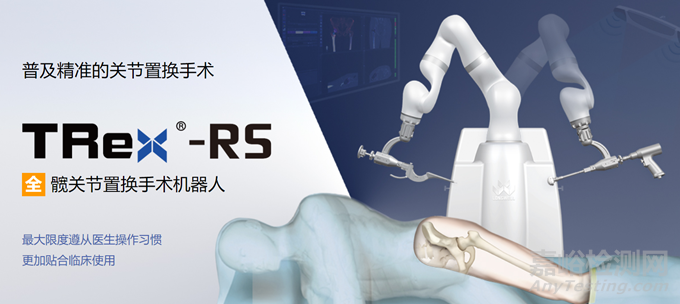

TRex-RS手術機器人
圖源龍慧醫療官網
2021年3月，TRex-RS手術機器人在青島大學附屬醫院為一名重度髖關節發育不良的患者實施了全球首例全髖關節置換手術。TRex-RS突破了諸多世界級技術難點，包括在各種體位條件下實現6個空間自由度上的定位瞄準和操作，并實現實時的3D瞄準動態跟蹤，避免在操作過程中由于患者發生體位微動產生誤差，同時兼容國內外各種假體品牌和型號，讓手術醫生不受品牌使用限制，為手術提供最人性化的服務和技術保障。同時這款機器人全程參與術前手術計劃的制定，術中精準高效的執行。
13、星航骨科手術導航
北京維卓致遠醫療科技發展有限責任公司
2023年11月30日，維卓致遠星航骨科手術導航系統（后簡稱“星航骨科手術導航”）取得國家藥品監督管理局（NMPA）頒發的第三類醫療器械注冊證（注冊證號：國械注準20233011774），成為北京維卓致遠醫療科技發展有限責任公司（后簡稱“維卓致遠”）在創新探索數字骨科道路上的又一里程碑。

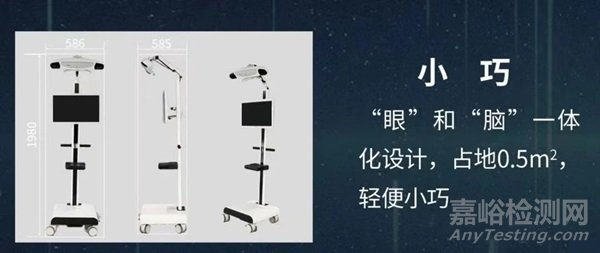

星航骨科手術導航可全面覆蓋創傷、脊柱雙向應用，具有精準、小巧、靈活和普惠的特點，能夠?qū)崿F(xiàn)亞毫米級導航追蹤技術，極大的提高了骨科手術的精準性；“眼”和“腦”一體化設計，設備輕便小巧，減輕手術室空間壓力；自主創新的多模態影像精準配準技術實現術前三維影像與術中二維影像、術前三維與術中三維影像及術中二維影像的融合，使導航可以靈活響應醫院配置，保證技導航技術的普適性。未來，星航骨科手術導航將持續助力先進技術的全國落地，以切實幫助提升基層醫生診療水平和基層醫療服務能力。
參考：應用力學學報、機器人外科學雜志、骨科在線、火石創造、塞斯資本、器械之家、醫師報、器械之家、MEDTF、動脈網、思宇MedTech、MedRobot、醫療器械商業評論、智慧醫械、各大產品官網。
