編者寄語：
我們說帶電粒子束設備樣品的照料和制備 Sample Care and Preparation的必要性，是因?yàn)橐粋€(gè)成功被照料和制備的樣品，會左右我們最終能否成功成像Imaging、分析Analysis、或加工Fabrication 的三分之一的概率；適合帶電粒子束觀察的樣品，需要具備若干條件，比如樣品必須是固態的Solid、必須是耐真空的Vacuum Resistant、還有最好是導電的Conductive之類；掃描電鏡對樣品的要求要比透射電鏡來得簡單得多，比如它們不需要嚴格的制備來達到厚度Thickness的要求；因?yàn)樵谕干潆婄R中只有樣品夠薄，電子束才能夠順利穿透Transmit......
在討論樣品制備Sample Preparation之前，非常有必要先論述一下對樣品的照料Sample Care；對樣品的照料，簡單來講就是如何對樣品進行保持清潔的注意和處理；換句話說，就是如何在系統受到污染前，防止其受到污染；還有在系統受到污染之后，如何消除和抗擊這些污染物；平日里，在和使用帶電粒子束設備的老師和朋友們聊天中，提到最多的話題之一就是：“我的系統怎么那么容易就被污染了呢？”，還有：“好像我的系統的像散越來越大，表現越來越差了”、“我的光闌怎么又堵掉了呢？”，還有：“怎么我的樣品總是一掃就變黑了呢？”等等困惑；

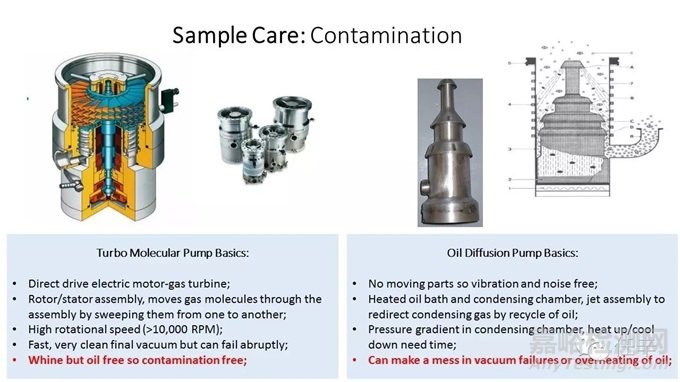

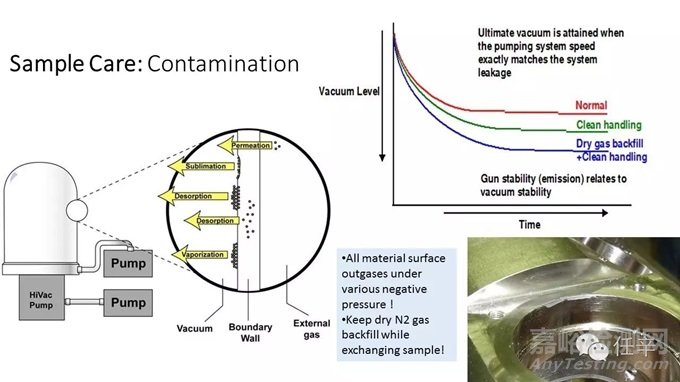

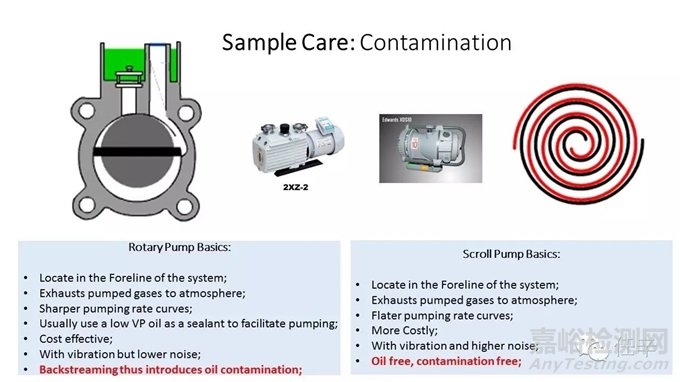

入門級別的帶電粒子束科學儀器-鎢燈絲掃描電鏡，一般使用油潤滑的旋轉泵Rotary Pump，作為其前級真空泵Pre-pump，日系的廠家會使用油擴散泵Oil Diffusion Pump，作為系統的高真空泵High vacuum pump，除了這兩種來自系統配置內的、導致的來自系統本身的“污染源”之外，可以很負責任地說，現代的帶電粒子束設備廠家都會把系統的清潔當做第一要?jiǎng)?wù)來對待和處理的；所以換句話說，儀器系統本身是不會自己污染自己的；那么系統中出現的污染既然是客觀存在的，這些污染到底是來自哪里的呢？答案是：絕大部分的污染源都是操作員在操作過程中、在無意間、或好意做錯事，自己引入了系統中的；
這一章節中的圖片和素材都來自于平日在工作中的收集，也包括對如何簡單有效地防污染、和抗污染的應對法門和體會；大部分內容之前在《帶電粒子束顯微成像及分析基礎知識》系列中有所提及，現在“老話重提”，希望對大家還能有所幫助；

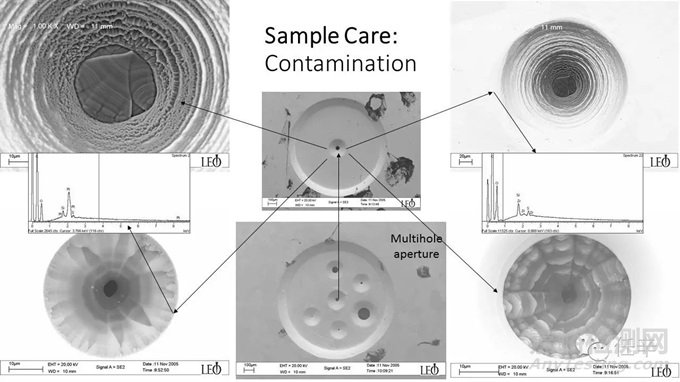

上圖中是對一個“正常”運行中被污染物堵掉的多孔鉑制光闌Multi-hole Platinum Aperture的簡單失效分析，樣品來自國內一知名金屬研究所的采用西門子booster專利的熱場掃描電鏡；形貌分析Topography顯示污染物在光闌孔內上產生結晶Crystalization，逐層生長，直到全部光闌孔徑內全部被堵死；X射線能譜分析顯示污染物主元素由碳，氧，硅等成分構成；加上在檢測限之外的氫元素，這個結果和有機質的成分基本吻合；
對于這個案子，可以斷定儀器系統中的有機質是主要污染源；那么這個有機質污染物是什么、結晶中為什么還會有硅元素、還有污染源是以什么形式被引入儀器的真空系統，并繼而揮發Evapuration、沉積Deposition、進而凝結Condensation在光闌內孔、形成結晶的呢？光闌是在一個?？唇饘贅悠返碾娮庸饴分惺褂茫M(jìn)而被污染的，金屬樣品的潤滑油里含有硅元素；儀器光路與氣路重合，污染渠道多半是附著于疏于清洗的金屬樣品上的潤滑油進入真空氣路、在電子束誘導下沉積、及真空低溫表面上的凝結，最終導致的光路元器件污染；
相對于電子束EBeam，離子束IBeam的粒子性Particle Like強、衍射效應低、動能高，對光路Optics中的污染物Contamination更為耐受；舉例，平時可以多關注系統消像散后的消像散偏轉組Stigmator Deflection set的電流（EColumn）和電壓（IColumn）值的變化規律；
在電子束的消像散調節中，我們需要對消像散線圈做經常性的調節，以適應電子束在不同狀態下對光路內污染物不同的反應，比如不同大小的束流Beam I、和不同高低的加速電壓Acceleration High Tension等；有時在電子束狀態完全不變的情況下，我們?nèi)匀恍枰粩鄼z查來確認不斷變化的像散；而在離子束成像及加工中，對消像散器的調節就不用那么頻繁操作了；在氦離子束Helium Ion Beam成像和加工中，我時常注意到氦束光路的消像散調節通?？梢詧?jiān)持?jǐn)?shù)個小時、甚至數天，都變化極??；

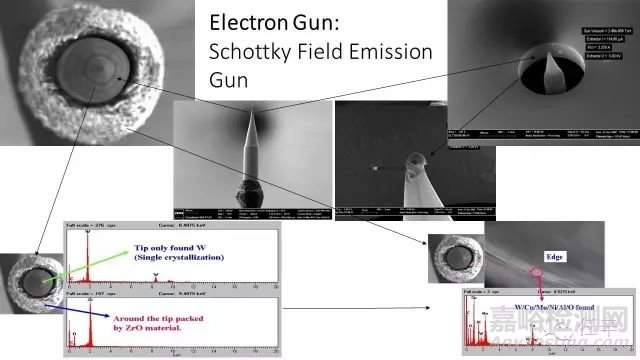

我們還看到，光闌結晶污染物的能譜中還有鋯Zr元素；熱場燈尖的鎢單晶上鍍有氧化鋯ZrO涂層，所以這里有很大的可能性是：過熱的熱場燈尖在被強電場和高熱量“混合驅動”產生電子束的同時，也攜帶下一些ZrO鍍層中的鋯元素，最終也組成了導致光路堵塞的污染源的一部份；另一種可能性是：這個被標為鋯的元素不是Zr，鉑Pt和鋯的部分能譜峰線較為接近，在較低激發能量下，被誤判成了Zr；
既然這里提到熱場發射燈絲過熱的問題，那么我們也就這個話題做一個簡短的討論吧；

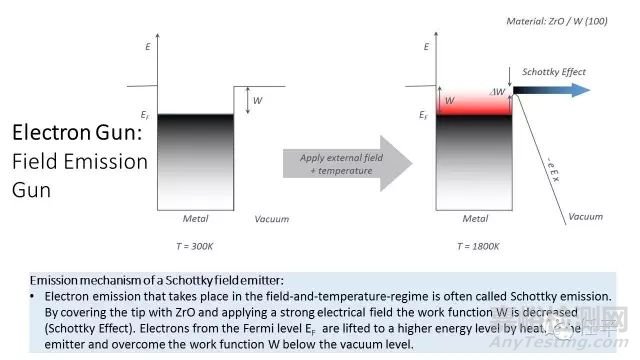

熱場燈絲是熱量輔助下的場致發射類型Heat Assisted Field Induced的電子源，在實踐中發現，熱場燈絲的拔出電流Extraction I在加載加速高壓EHT前后的電流值越接近，燈絲溫度Filament T就越高；當兩個值過于接近的時候，就是燈絲過熱Overheat的表現；
重點是在燈絲過熱的時候，是不會對發射電流Total emission的增長有幫助的，反而只會加速損耗熱場燈絲的材料、進而縮短其使用壽命Filament Lifetime；
這個時候，就需要及時調節熱場燈絲的加熱電流Heating I、和引出電壓Extraction V 這兩個參數，讓加載加速高壓前后的兩個發射電流值Emission的比率Extraction Ratio增大，借此達到降低燈絲過熱的溫度的目的，這樣燈絲的使用壽命也就會得以延長，燈絲發射束流的表現力也同時會有所提高；
那么，這個比率一般在多大范圍內合適呢？用戶自己是否可以調節呢？還有調節之后是否真的不會影響系統的分辨率和燈絲的壽命呢？大致上說，一般對于一根熱場新的燈絲，這個被稱作拔出電流比率Extraction ratio的參數在30%左右是比較合適的；如果小于10%，這就表明燈絲已經過熱了；而大于40%的時候，說明燈絲其實是處在相反的狀態-過冷；

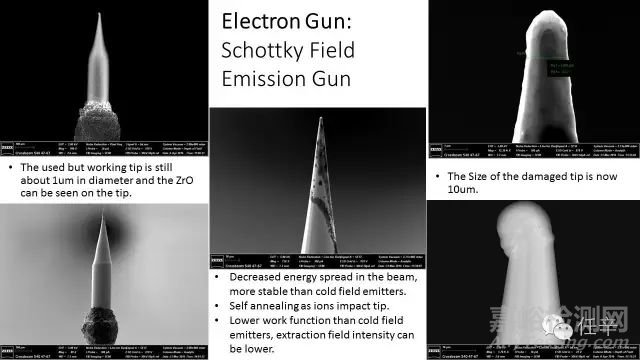

強烈建議，操作員可以先讓有經驗的廠家工程師示范如何調節熱場燈絲的加熱電流、和引出電壓這兩個參數；待需要自己上手調節時，還要時刻記住，一定要避免在燈絲溫度過高的時候，同時出現引出電壓加載的不足；因?yàn)檫@樣的燈絲的場和熱的環境，會導致燈尖由于場和熱的分配不均衡而變圓，其尖端直徑Tip Radius會變大，進而導致最終束斑增大，損失分辨能力Resolution；在明白基本原理、和汲取了操作經驗之后，操作員自己上手做這個調節也是很簡單的；
實際上，操作員能夠?qū)崟r(shí)監測、及時調節這個比率是非常有必要的；強烈建議盡早干預調節，并在調節后，監測每1000小時的這個比率的變化狀況，及時跟進調節；燈絲過熱時間拖得越久，燈絲對其環境的適應“惰性”就會增大，而“干擾”其既定工作“習慣”狀態的后期調節，反而會適得其反，產生影響燈絲壽命的風險；
這里的一條“不傳之秘”是：有條件的用戶，可以在周末兩天和各個節假日，在嚴格保證電子槍真空的前提下，關閉熱場燈絲的加熱電流；這樣做，不僅不會影響燈絲壽命，而且每周還能節省50個小時左右的燈絲壽命，一年下來就能節省約3000個小時；按照每顆熱場燈絲平均兩萬個小時的壽命來計算，這樣做會至少延長30%的燈絲壽命，可以節省不少運營的成本呢；
這里需要注意的是，在每周一早、或節假日復崗之后，回到實驗室開啟燈絲后，要先預熱Pre-heating一到兩個小時，待到拔出電流基本穩定后再做分析類相關實驗，以保證發射信號的穩定性；如果只是成像，則妨礙不大，可以隨時進行；
回到樣品照料，在和頁巖氣Shale Gas油氣開發服務公司甲方打交道的2010年前后，我在哥倫比亞亞馬遜河上游的小鎮Bucaramanga做設備蹲點babysitting；這一蹲就蹲了三個月；來自美國Texas的Ingrain公司在他們的頁巖氣井附近，臨建了基于大型集裝箱的戶外實驗室；記得當時為了趕上圣誕節的項目期限，用戶并沒有按預期對他們的頁巖巖心樣品進行足夠時長的真空預抽Pre-pumping清潔；可想而知，這導致在電鏡真空系統中，不斷積累的來自頁巖樣品的有機質污染，一臺嶄新的熱場電鏡在使用了僅僅一個半月后，樣品倉、甚至鏡筒中的探頭、以及真空計Vacuum Gauge陸續報廢；

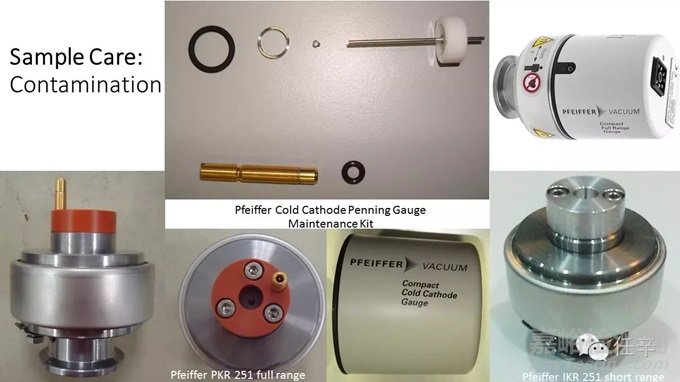

好在用戶“心虛”，預判到了這一狀況，再加上腰包充足，事先就在現場準備了足夠組裝一臺電鏡的各類配件，一通更換探頭和真空計，解決了燃眉之急；當時，我還記得用戶一直在報怨鏡筒里的Inlens探頭像的充電條紋Charging Bands越來越密集；取出探頭后，發現探頭的集成式閃爍體Scintilator上居然覆有一層反光的油膜；閃爍體雖然只是一片鍍滿磷粉的涂層，但和光導管Light Guide一體化的信號高轉換效率的設計，決定了這個探頭傳感器已經壽終正寢；
在長期與電鏡污染做斗爭的職業生涯中，實踐證明，閃爍體類的探頭傳感器，被污染后多半不能逃脫需要更換的命運；而固體式探頭的硅二極管傳感器Silicon Diode，是可以用無水乙醇Ethanal清洗除污的，而且成功率很高；能譜探頭絕大多數使用鍍鋁膜的高分子聚合物超薄窗口Polymer Ultra Thin Window，用以隔絕真空、并保護探測晶體Crystal；大概率受到污染最嚴重的部分不會是晶體，而是這個超薄窗；嘗試在現場不能有效清潔窗口上的污染之后，將探頭送回工廠換窗翻新，就成為這些能譜探頭唯一的選擇了；

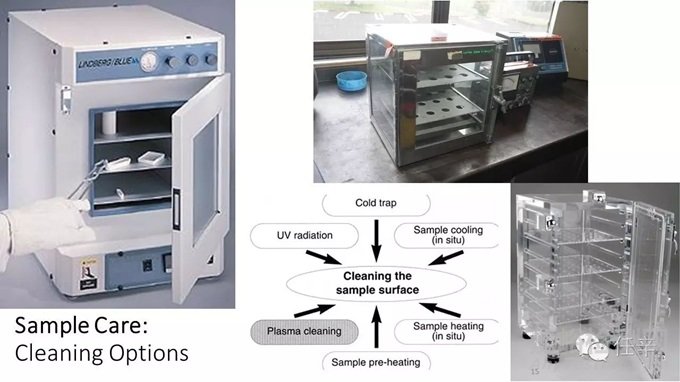

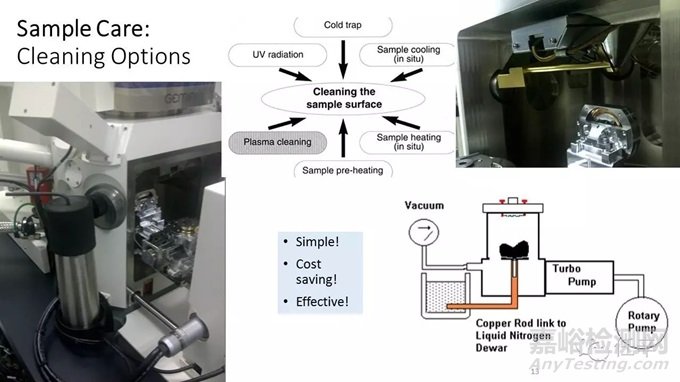

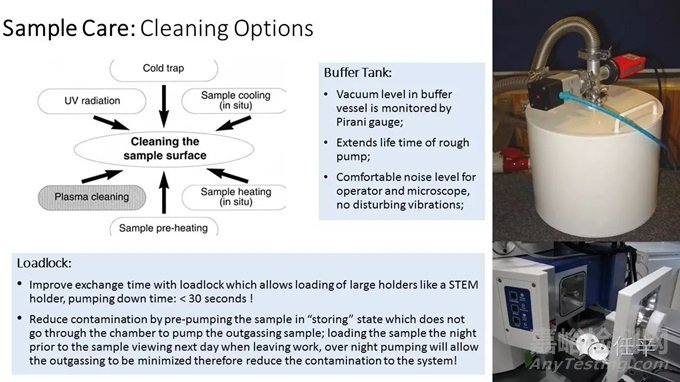

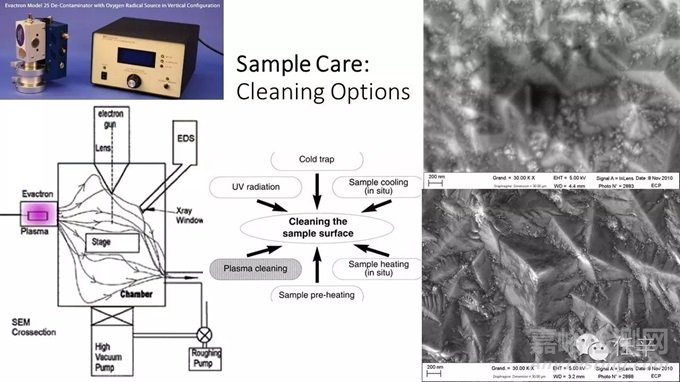

說了這么多樣品照料中的系統污染現象，那么，如何防污染抗污染呢？在上一章節中，我們提到過，樣品照料的方法和相關設備主要有：吹掃清潔Purge cleaning、加熱清潔heating cleaning、冷阱清潔Cold trap、紫外清潔UV cleaning、臭氧清潔O3 cleaning、樣品表面等離子親水性處理Plasma glow discharging、等離子清洗處理Plasma cleaning、樣品真空保護傳輸 Vacuum transfer，等；
等離子清洗Plasma Cleaning，是去除碳沉積Carbon Deposition污染最有效的方法之一；

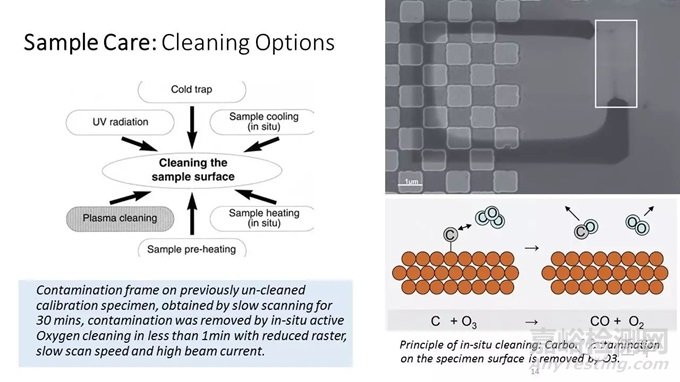

利用粒子束能量電離純氧產生臭氧O3清洗碳沉積也是另一個有效的方法，在樣品允許范圍內，安全第一的前提下也建議使用；
冷阱Cold Trap，是透射電鏡和環境掃描電鏡標配的防污染手段，既便宜又有效，強烈推薦在所有帶電粒子束設備上標配使用；
樣品在低溫保護下進行觀測、分析和加工，可以幫助克服和抑制樣品在與電子束對撞過程中產生的污染物；
還有，對于發氣Outgassing、和多孔Porous的樣品，預抽Pre-pumping應該是最基本的樣本照料手段，有條件的用戶最好能在加熱的環境下預抽，以提高清潔效率；有樣品交換倉loadlock的用戶，多數會忘記loadlock是可以做原位的In-Situ預抽清潔操作的；這樣的原位預抽，比起單獨使用的真空預抽設備來，杜絕了樣品在二次轉移過程中再次暴露在大氣中所造成的二次污染，可以以真空對真空，直接將樣品從真空換樣室推送進真空樣品倉；

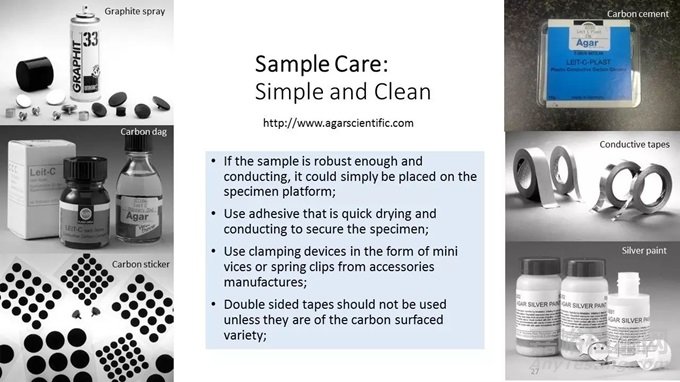

這里還有最重要的一項防污染的建議，就是：不建議用戶使用碳基膠帶Carbon Based Tape、或碳膠Carbon adhensive來固定樣品；碳污染是電鏡最大的敵人，在不得不用的情況下，也要盡量少用；建議可以盡量使用銅導電膠帶Copper Tape，在不防礙成分分析前提下，可以使用銀膠Silver adhensive；
同理，清洗樣品時，也要盡量不去使用碳基的溶劑比如乙醇，而使用去離子水Deionilized water；不得不用的情況下，可以先使用碳基溶劑，再用去離子水將樣品清洗干凈、并用氮?dú)獯蹈伞?/span>

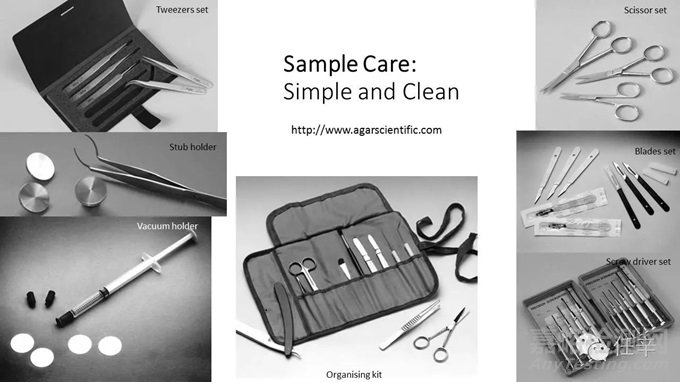

另外，大家處理樣品時，除了佩戴無粉無塵的手套之外，一定要使用清潔的和專業的工具，以避免對樣品的二次污染；
在利用帶電粒子束做微納加工Micro/Nano Fabrication的世界里，無論我們所做的是切割Milling也好，是沉積Deposition也可，還有腐蝕Etching也罷，在達到加工的目的以外，都會給加工所在的平臺系統造成較大等級的污染；

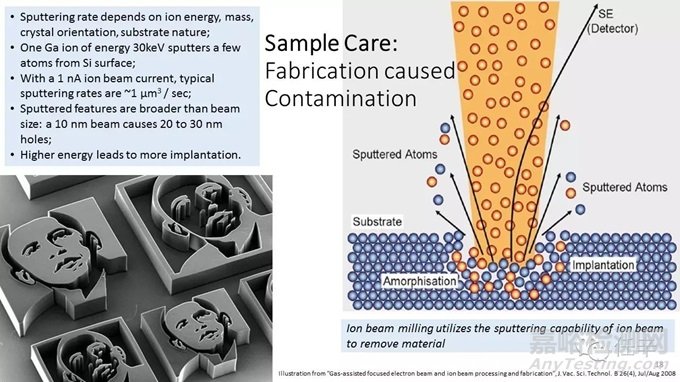

毋庸置疑，首先，這些污染大部分來自于帶電粒子束和樣品的對撞Particle Solid Interaction，污染來源分為大致來自三個方面：第一方面，是帶電粒子束對樣品的注入Implatation，所帶來的對樣品的污染，排除對樣品去除和改性的影響，這個污染的等級最??；
第二方面，是切割加工所造成的微納級別的碎屑Debris，對帶電粒子束設備真空系統、和探測系統造成的污染；

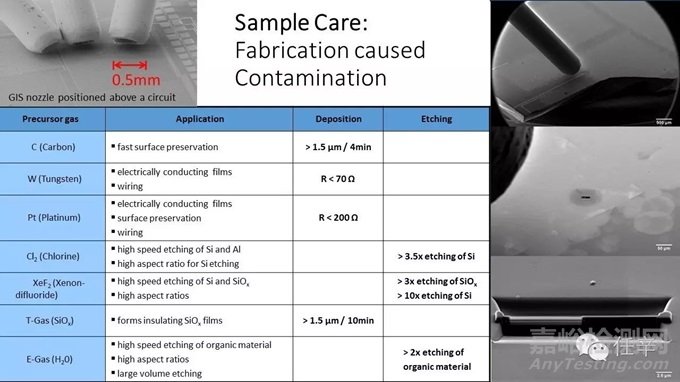

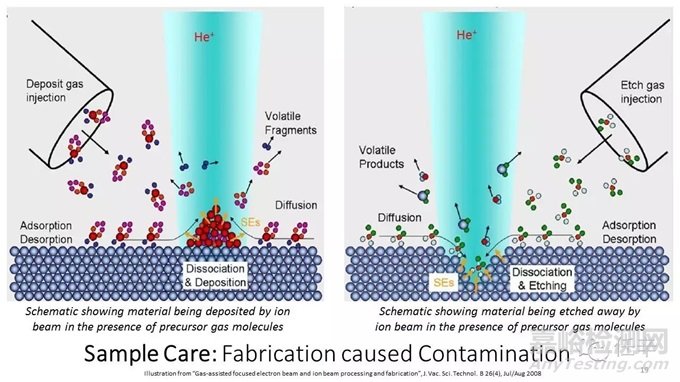

第三方面的污染級別最大，對系統的損傷也最大，就是在引進了氣體注入系統Gas Injection System后，對樣品的沉積和腐蝕；增強型Enhanced、或選擇型Selective的腐蝕操作比起沉積，需要引入具有腐蝕性的鹵素氣體；這些鹵素元素在完成腐蝕加工任務之后，被真空泵清除出系統的同時，也會在沿途“順便”腐蝕真空部件Vacuum Components；
這里可以講一個實際經歷的案例：一臺早期的雙束設備第一次配備氣體注入系統，氣體的前驅物Precursor里，除了配備了沉積常用的鉑元素和鎢元素之外，有用于針對金剛石和硅基做增強型蝕刻Enhanced Etching的水元素、和氟化氙XeF2，還有針對鋁合金做選擇型蝕刻Selective Etching的碘元素；在安裝完畢并試用了碘腐蝕后一個小時，系統的分子泵就從發出異響、到功耗增加、最后徹底罷工，停止轉動了；當時口瞪目呆，分析原因后顯而易見，就是因?yàn)榈庠夭粌H蝕刻了鋁合金樣品，也同時腐蝕了鋁制的分子泵軸承組件；這個教訓告訴我們：在利用帶電粒子束做刻、沉、和蝕之類的加工時，一定要對系統的真空系統做好相應的保護；比如一定不要忘記，開啟對分子泵的氮?dú)鉀_洗Nitrigen Purge功能；而在有像碘元素一類的前驅物注入時，更要提前選用適合的、有涂層包裹保護葉片和軸承的、特殊抗腐蝕型號的分子泵；更有條件的用戶，可以選用沒有物理軸承的磁懸浮Magnetic Levitation分子泵；

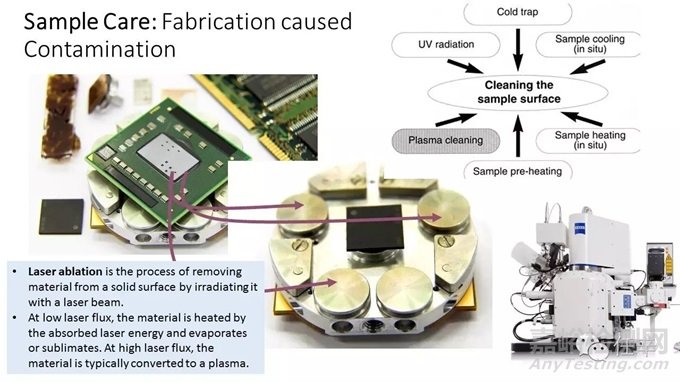

目前，帶電粒子束微納加工業界越來越多地采用了在換樣室Loadlock內，先利用激光Laser做粗燒蝕Coarse ablation，再在樣品室Chamber內，利用離子束作精加工Fine Milling的、帶特殊換樣室附件的雙束和多束設備；好處顯而易見，就是盡可能多地，將切割碎屑污染在進入樣品室之前，就搞定它們的污染源清除作業；即便是這樣，下一步還是要不得不使用帶電粒子束來搞定精加工；這類微納加工所帶來的污染是不能完全避免的，只能盡可能地減少；所以說，微納加工是一項成本很高的操作，因?yàn)檫@類操作很“臟”；每位微納加工的用戶，都必須有足夠的安排和預算，來應對更換由于污染而引發的消耗品Consumables；

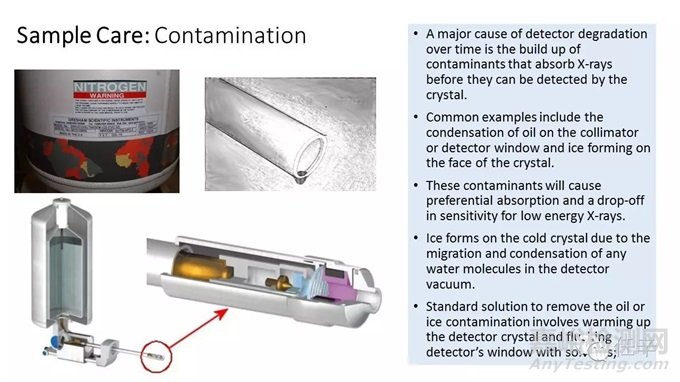

談到X射線能譜探頭EDS的污染，主要來自?xún)蓚€(gè)方面：第一方面是：由于能譜探頭的溫度在帶電粒子束設備樣品室內是最低點，不可避免地吸附了大部分樣品倉室內的污染物，并凝結Condense在探頭桿Detector Rod、和超薄窗Ulta Thin Window表面，利用液氮冷卻的老式SiLi能譜探頭常年處在接近負186攝氏度的低溫，還有帕爾貼制冷Peltier Cooling下的SDD探頭，雖然只處在負30攝氏度上下，但在污染源嚴重介入的情況下，仍甚至?xí)谔筋^末端形成油滴，讓人觸目驚心；
吸附在超薄窗表面的污染物，會造成對低能量特征X射線脈沖信號的吸收，導致到達探測晶體的低能量X射線事件計數率Low Energy X-ray event Count Rate的下降，進而導致低能量元素定量結果的偏差；第二方面是：來自大氣的水蒸汽，在系統放棄真空時，穿透處于微漏狀態的能譜探頭的超薄窗，凝結在探測晶體上；凝結的水冰中的氧元素，在電子束對撞下會產生氧的譜峰，疊加在樣品的同等樣品特征能量譜峰上，導致到達探測晶體的對氧元素X射線事件的計數率的上升，進而導致氧元素定量結果的偏差；

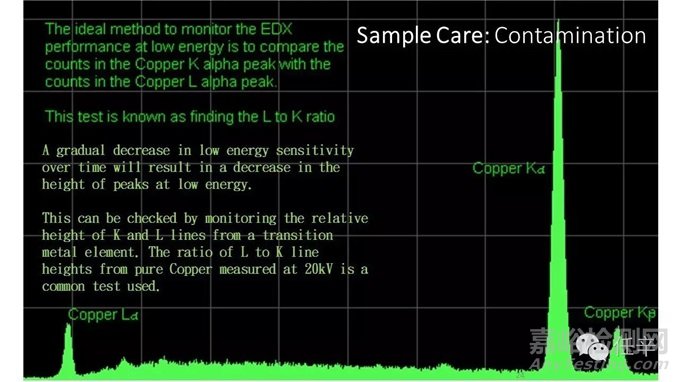

常用的可以監測能譜探頭是否被污染、或污染的程度到底如何的手段是：通過對特定元素或樣品特定譜峰的觀察來判斷；對于窗口的油污染，我們可以利用純銅、或純鎳樣品，觀察處在它們譜峰的低能量部的La譜線相對于高能量部Ka譜線的計數率比值，即K對L比值K to L Ratio；
如果窗口有油污染，必然會導致銅或鎳的La譜線計數偏少，也就是K對L比值，要比正常的沒有污染的比值要高，這個比值越高，就表示窗口的油污染越嚴重；

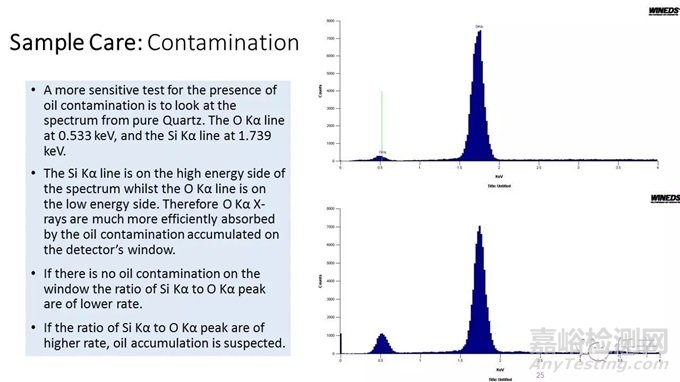

同理，我們還可以利用純石英礦石樣品Q(chēng)uartz，來觀察它譜峰的低能量部的氧Ka譜線相對于高能量部硅Ka譜線的計數率比值，即硅對氧比值Si to O Ratio；如果窗口有油污染，必然會導致石英的氧Ka譜線計數偏少，也就是硅對氧比值，要比正常的沒有污染的比值要高；這個比值越高，就表示窗口的油污染越嚴重；

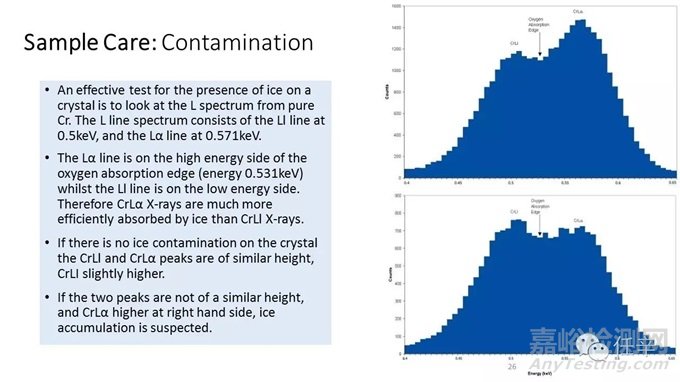

也同理，對于能譜晶體的冰污染，我們可以利用純鉻樣品Cr，觀察處在鉻譜峰的低能量部的LI的0.5KeV的譜線中間峰，和La0.571KeV的譜線中間峰；正常的沒有被冰污染的能譜晶體，會觀測到鉻的La譜線高度，相對于鉻LI譜峰，會處在大致一樣的高度；氧的Ka譜峰中間峰能量在0.531KeV，如果能譜探頭的晶體受到了冰的污染，必然會導致鉻的La譜線計數，相對于鉻LI譜峰要高；鉻La譜峰比LI譜峰高得越多，就表明晶體所受到的冰污染越嚴重；
針對能譜探頭窗口的油污染，我們可以在室溫下使用無水乙醇Ethanal清潔窗口來去除；針對附著于晶體上的冰污染，我們需要將探頭晶體加熱，并及時更換微漏的窗口來解決；因?yàn)橹挥性诖翱谖⒙┑臓顟B(tài)下，水蒸汽才有可能穿透超薄窗凝結在探頭的晶體之上；

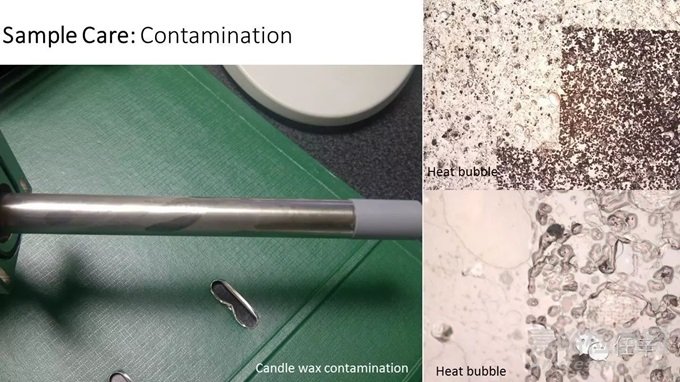

在和QemSCAN打交道的時間里，我見識到了最“離譜”的電鏡系統污染：蠟污染；用戶是做煤礦的自動化找礦的，為了能夠從背景中凸現有效煤粉組分在整體礦粉中的分布，在電子束下，只有用蠟基包埋embedding煤礦粉，才能在背散射圖像的Z襯度上突出并觀測到碳的分布信息；這種樣品制備方法，是行業通用的方法，是無可厚非的，可惜用戶為了節省成本，沒有采用價格很高的carnauba wax，而是選用了便宜很多的Paraffin wax，就是常見的做蠟燭的那種蠟；結果可想而知，Paraffin wax是對電鏡真空系統的致命的有機質污染源；圖片中的能譜探頭，在被有機質白色粉末“蒸鍍”后，除了固體式背散射探頭Soild State Detector僥幸得以清潔，仍然“存活”，恢復使用之外，ET探頭只能宣布報廢，電鏡樣品倉中占據溫度最低點的能譜探頭，在幾經清潔窗口后，依然收效甚微，最終只能將四個能譜探頭發回廠家更換窗口，并清潔翻新；這樣的教訓可謂“刻骨銘心”；

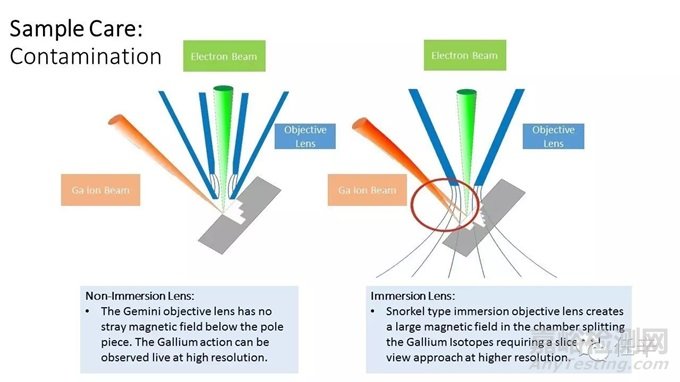

這里稍加一段：嚴格來講，攜帶磁性的樣品，和采用浸沒式電磁物鏡的外溢磁場，各自相對于對方都是一類污染源；在這個話題上，非浸沒式物鏡是更為合理的選擇；

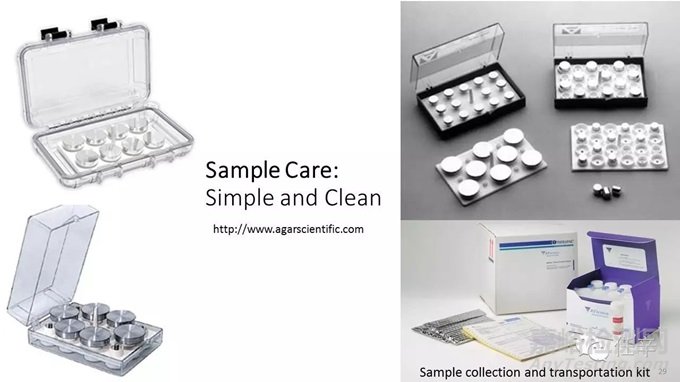

在這章樣品照料手段的最后，建議實驗室采購標準的樣品承載釘臺，轉移保護盒、和儲藏盒，最大程度保持樣品的清潔；

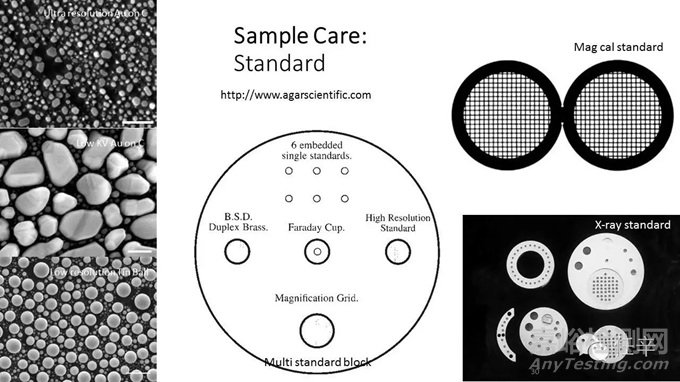

應用于系統校驗的標樣，也需要嚴格的儲藏和轉移保護，只有保證了標樣的標準性，才能利用它們校驗?zāi)膬x器設備，不是嗎？
