氣凝膠（Aerogel ）是指通過溶膠凝膠法，用一定的干燥方式使氣體取代凝膠中的液相而形成的一種納米級多孔固態材料。氣凝膠具有高孔隙度、高比表面積、低密度、優異的吸附性能和熱穩定性等特點，因此在催化、吸附、分離、傳感等領域有著廣泛的應用。氣凝膠種類有很多，有硅氣凝膠，碳?xì)饽z，硫氣凝膠，金屬氣凝膠，氧化物氣凝膠等。由于氣凝膠在熱學、電學、光學、聲學、吸附催化等方面均表現出優異的性能，在航空航天、建筑節能、化工工業、電子電工、生物醫藥等領域有著廣闊的應用前景。氣凝膠材料該如何表征呢？今天給大家介紹幾種對氣凝膠來說常見的表征方法。
氣凝膠常見的表征方法
1、掃描電子顯微鏡（SEM）：
通過分析不同燒結溫度下產物的形貌和結構演變，探討相關機理。圖1a顯示，MSC由直徑為~5.3μm的三聚氰胺海綿骨架組成的多孔結構，涂上一層硅氧烷干凝膠層。在1000°C下，骨架收縮到3.5μm，并且硅氧烷仍然分布在骨架表面（圖1b）。表明1000°C下，主要是骨架的碳化和收縮，沒有碳熱還原反應。在1200°C下燒結后，在骨架表面觀察到孔隙，這與硅氧烷分解形成的氣體有關（圖1c）。對于SSAs-1300，發現了骨架結構，未觀察到SiC納米線（圖1d）。在1350°C下，SiC納米線簇分布在骨架上，但仍有大量骨架未被反應（圖1e）。此外，可以觀察到交錯的納米線的根附著在骨架的表面，表明SiC納米線可以從骨架的表面成核并生長。說明在1350°C下，SiC納米線可以在硅氧烷表面成核，但生長緩慢。高達1400°C時，SiC納米線相互纏繞形成網絡，表明SiC納米線的生長和組裝可以在1400°C下完成（圖1f）。
圖1. 不同燒結溫度下干凝膠的SEM圖像
2、透射電子顯微鏡（TEM）：
如圖2a-b所示，SiOC氣凝膠中存在SiC晶須，直徑約為20nm，以及周圍的無定形碳和SiO2?？椎闹睆街饕植荚趲资畁m左右，顯示出典型的中孔結構。SAED圖案（圖2c）顯示了典型的衍射環而不是明顯的衍射點，表明所得的SiOC-0.75是多晶體而不是單晶。衍射圖表明，存在晶格間距為0.25nm的SiC（111）晶面。也觀察到晶格間距為0.15nm和0.13nm對應于SiC（220）和（311）晶面的衍射點，進一步驗證了SiOC氣凝膠中SiC相的存在。SAED圖中不存在對應其他相的其他明顯衍射點，進一步證明了它們的非晶態。圖2d中HRTEM圖像觀察到的晶格間距為0.25nm，0.15nm和0.41nm，可以分別歸屬于SiC相的（111）、（220）平面和SiO2的（002）平面，進一步驗證了由SiC、SiO2和無定形碳組成的SiOC氣凝膠的成功制備。圖2e-h顯示，在SiOC氣凝膠中僅檢測到C、O和Si元素，而在氣凝膠催化劑內沒有檢測到其他元素。此外，圖2f和圖2h表明，C和Si元素顯示出相似的EDX光譜分布，這也表明復合材料中存在SiC晶須。
圖2. 最佳SiOC氣凝膠催化劑的TEM圖像、SAED圖案、HRTEM圖像和EDS映射圖像
3、傅里葉變換紅外光譜（FT-IR）：
如圖3所示，GO的主要特征吸附峰包括3222cm-1處的-OH伸縮振動峰，1729cm-1處羧基中C=O伸縮振動峰，1618cm-1處C=C吸收振動峰，1404cm-1處C-OH拉伸振動峰和1044cm-1處C-O的拉伸信號。在DTPA-CS中，3324cm-1處為-OH和-NH2的拉伸振動，2957cm-1和2855cm-1處的為C-H拉伸振動峰 ，1607cm-1的峰歸因于酰胺基中-C=O伸縮振動，1389cm-1的信號屬于COO-對稱拉伸振動，耦合（C-C/C-O）拉伸振動和反對稱糖苷（C-O-C）振動位于1151cm-1和1022cm-1，表明DTPA已經成功地通過酰胺鍵引入殼聚糖中。
在APAM/DTPA-CS/GO光譜中，位于3340cm-1和3212cm-1的峰分別由-OH和-NH-的伸縮振動引起，2945cm-1的信號源于PAM的-CH2-伸縮振動，在1546cm-1的峰由酰胺基C-N振動引起，1402cm-1被認為是DTPA-CS中COO-對稱的拉伸振動峰。此外，在1357cm-1和1321cm-1的吸收峰分別對應于DTPA-CS中伯醇和仲醇的平面內振動。1169cm-1處為陽離子單體（AA）中羧基的伸縮振動峰，表明AA也已成功引入PAM中形成陰離子聚丙烯酰胺（APAM）。此外，1091cm-1處的吸收峰值可能為C-O-C。上述結果說明，復合氣凝膠的FT-IR吸收光譜中出現了GO、AM、AA和DTPA-CS的特征吸收峰，有力地證明了APAM/DTPA-CS/GO復合氣凝膠的成功制備。

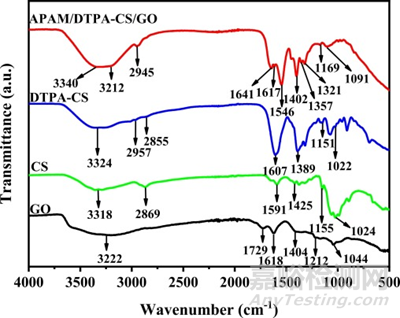

圖3. GO、CS、DTPA-CS和APAM/DTPA-CS/GO復合氣凝膠的FT-IR吸收光譜
4、X射線衍射（XRD）：
通過XRD對BN-Cu、BN-Ag和純BN氣凝膠的晶體結構進行了表征。如圖4所示，三個樣品在2θ=25.9°和42.5°表現出特征衍射峰，分別對應于h-BN的(002)和(101)晶面。寬峰表明BN氣凝膠中的結晶度相對較低。BN-Cu氣凝膠在43.5°、50.4°和74°處顯示出尖銳的衍射峰，分別對應于立方Cu的(111)、(200)和(220)晶面（PDF編號：85-1326），表明Cu成功地結合到氣凝膠中。BN-Ag氣凝膠的XRD圖譜也顯示出尖銳的峰，可以被標記為立方Ag（PDF編號：87-719）。這些結果表明，Cu和Ag的引入不會改變h-BN的晶相。

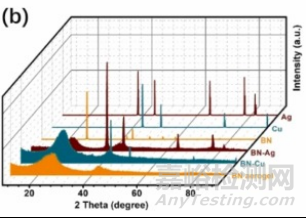

圖4. BN、BN-Cu和BN-Ag氣凝膠的XRD圖譜
5、比表面積分析（BET）：
如圖5b所示，純氣凝膠具有較高的N2吸附能力。需要注意的是，N2吸附-脫附對大于100nm的孔徑不敏感。添加OMMT后，產生的微米級孔徑超出了BET測試范圍。因此，N2吸附能力會降低。等溫線是典型的IV型，沒有微孔跡象，明顯高于P/P0=0.8-0.9，表明存在中孔和大孔。該材料主要是介孔材料，平均孔徑為10-17 nm（介孔范圍為2-50 nm）。由于純氣凝膠的孔隙較多，其比表面積最高。如圖5c所示，氣凝膠的孔徑分布在10nm-140nm之間。

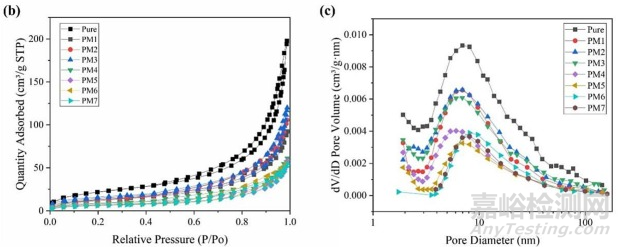

圖5. 氣凝膠N2吸附-脫附等溫線和BET孔徑分布
6、熱重分析（TG）：
對BN-Cu@I2和BN-Ag@I2進行熱重分析，以進一步了解氣凝膠對碘的吸附機理。在N2氛圍下，速率為5°C/min，將氣凝膠加熱至900°C。圖6a顯示，測試后最終殘留質量是原始BN-Cu氣凝膠的1.617倍，Cu與碘的摩爾比估計為~1:1.73，表明解吸后氣凝膠中仍有一些碘。TG曲線的一階微分得到DTG曲線（圖6b），表明碘解吸過程在103.1°C，134.5°C，262.6°C和278.4°C分四個步驟發生。對BN-Ag@I2，最終殘余質量為BN-Ag初始質量的1.397倍（圖6c）。DTG曲線顯示，解吸過程在131.5°C，147°C，256.7°C和273.4°C分為四個步驟（圖6d）。

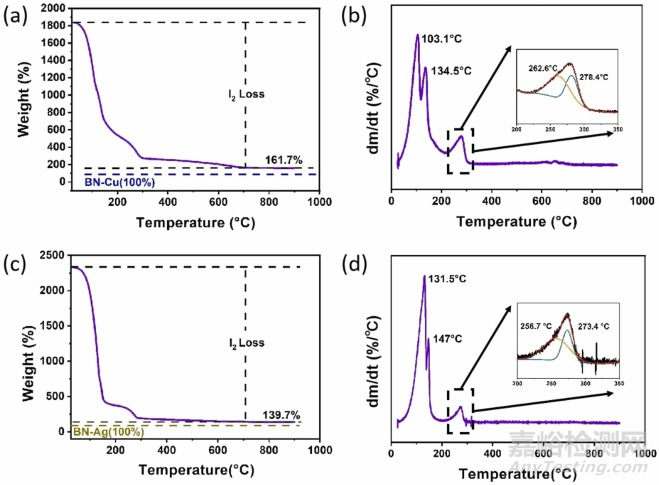

圖6. BN-Cu@I2和BN-Ag@I2的TG曲線、DTG曲線
7、x射線光電子能譜（XPS）：
XPS研究用于分析TGM基和原始TEOS基SiO2氣凝膠的元素組成、化學狀態和功能。圖7a顯示，由于TGM基氣凝膠中的環氧硫醇聚合，TGM基SiO2氣凝膠中除了Si、O、C元素外，還存在S元素。Si 2p光譜（圖7b）在102.8eV和103.1eV處有兩個峰，分別歸屬于Si-C和Si-O，表明即使使用環氧基和硫醇基連接的二氧化硅共前體，也會形成SiO2氣凝膠。對于284.6eV處的不定碳，C1s在284.5eV、285.9eV和288.2eV的峰分別對應于C-C、C-O和C=O（圖7c）。圖3d 中O1s光譜位于532.2eV和533.1eV的兩個峰，分別與O-Si和C-O有關。此外，S 2p光譜（圖7e）證明了S 2p1/2和S 2p3/2鍵分別位于163.3eV和164.5eV的B.E.位置，證實了由于環氧硫醇聚合而形成的C-S-C結合網絡。

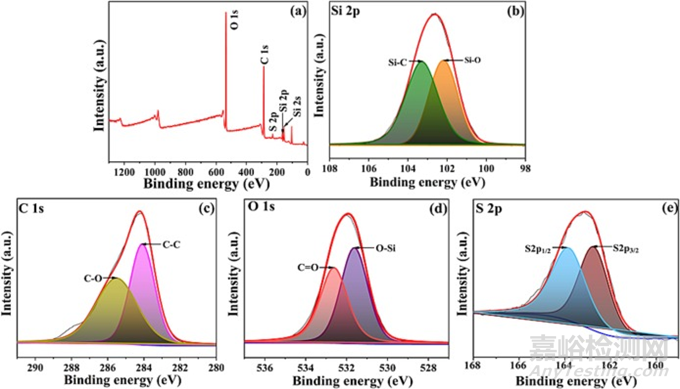

圖7. TGM基SiO2氣凝膠的XPS光譜
8、矢量網絡（VNA）：
AgNWs/CoNi@C/ACA具有三維互連的多孔結構和良好的電學和磁學性能，這正是理想EWA材料所必需的。為此探索了復合氣凝膠的EWA性能，并揭示了潛在的吸收機制。通常，反射損耗（RL）值被視為評估材料EWA性能的關鍵標準，可根據傳輸線理論通過以下公式計算：
圖8a-c顯示了具有不同AgNW含量AgNWs/CoNi@C/ACA的3D RL值，覆蓋2-18GHz。其中，在厚度為4mm，寬EAB為3.16GHz時，5AgNWs/CoNi@C/ACA的最小RL值（RLmin）為-51.6 dB。3AgNWs/CoNi@C/ACA和7AgNWs/CoNi@C/ACA的RLmin分別為-27.7dB 和-2.1dB?？梢钥闯?，隨著AgNW含量的增加，樣品的EWA性能顯著提高。這是由于AgNWs的高電導率，它不僅與CoNi@C形成了良好的電磁協同作用，而且還為復合氣凝膠內部帶來了豐富的活性位點。然而，AgNW含量過高可能會過度增加樣品的介電常數，導致材料內部阻抗匹配的不平衡。另一方面，會加深樣品內部的結構坍塌程度，降低消散入射EWs的能力。特別地，通過PDMS真空浸漬后，5AgNWs/CoNi@C/AC/PDMS仍然表現出的有效RLmin值 （13.4dB），這為后續復合氣凝膠彈性體的多功能應用提供了重要參考。

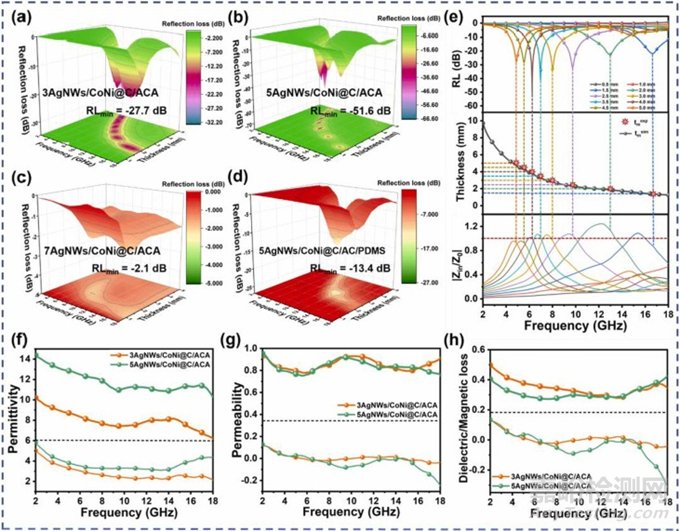

圖8. 三維RL-f曲線(a-d)；5AgNWs/CoNi@C/ACA的2D RL-f曲線，λ/4對RL峰值頻率的相關性，以及|Zin/Z0|-f曲線；3AgNWs/CoNi@C/ACA和5AgNWs/CoNi@C/ACA的復介電常數(f), 復磁導率, 介電和磁損耗
9、應力-應變曲線：
如圖9a顯示，與MAs相比，MFC氣凝膠在10%-60%應變下，壓縮后迅速恢復到其初始形狀，沒有明顯的裂紋。不同應變下的電阻變化，也證明了其具有良好的可逆壓縮性和重復性。大的壓縮應變通過增加界面接觸來致密MFC氣凝膠，從而提高相關的電導率。對稱且可重復的曲線（圖9b）表明多孔MFC氣凝膠具有良好的結構可逆性和保留性。在30%應變壓縮循環100次后，MFC復合氣凝膠可以恢復其初始狀態，表明其具有優異的結構穩定性和彈性耐久性。

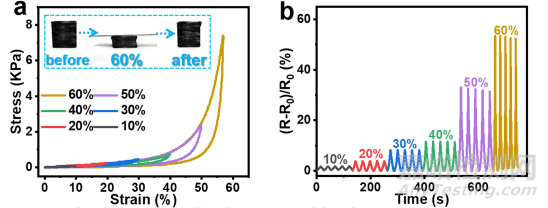

圖9. MFC氣凝膠的壓縮應力-應變曲線和在循環壓縮應變下的電阻變化
10、電化學測試：
如圖10a所示，可以明顯觀察到三個峰，兩個氧化峰位于0.33V和0.49V附近， 一個還原峰位于0.2v左右，氧化峰對應于活性材料的脫鋰，還原峰對應于鋰化過程，即形成非晶LixSi。值得注意的是，隨著掃描的進行，峰面積逐漸增加，表明電化學反應動力學得到改善。此外，第4次和第5次循環的CV曲線幾乎重疊，證實了極好的可逆性。圖10b顯示了Si@DGA和電池循環后純Si的阻抗曲線都由一個半圓和一條直線組成，Si@DGA比純硅小得多，純硅得益于石墨烯氣凝膠的多孔結構。圖10c顯示Si@DGA在Li+擴散方面表現得比純Si好得多。
為了闡明顯著的循環性能，在不同掃描速率0.2-1.2mV·s-1下的CV曲線以揭示動力學，如圖10d所示。隨著掃描速率的增加，在0.39和0.2V的峰由于極化的增加而逐漸消失。氧化峰的擬合b值為0.62，還原峰的擬合b值為0.55（圖10g），表明Li+儲存是一個混合過程，提供了快速的Li+反應動力學。當掃描速率為0.1mV·s-1時，擴散起著重要作用，隨著掃描速率的增加，偽電容容量逐漸上升，并在0.8mV·s-1時占主導地位。Si@DGA的貢獻率在1.2mV·s-1時達到74.5%（圖10e和f）。為了進一步研究Si@DGA的擴散行為，進行了GITT測試（圖10h），脈沖時間為20min，松弛時間為30min。結果表明，Si@DGA的DLi+值大部分位于10-7-10-8.5（圖10i），log（DLi+）曲線在充放電狀態下表現出典型的“W”型。DLi+越高，表示Si@DGA更適合Li+的快速傳輸，證實了其優越的速率性能。

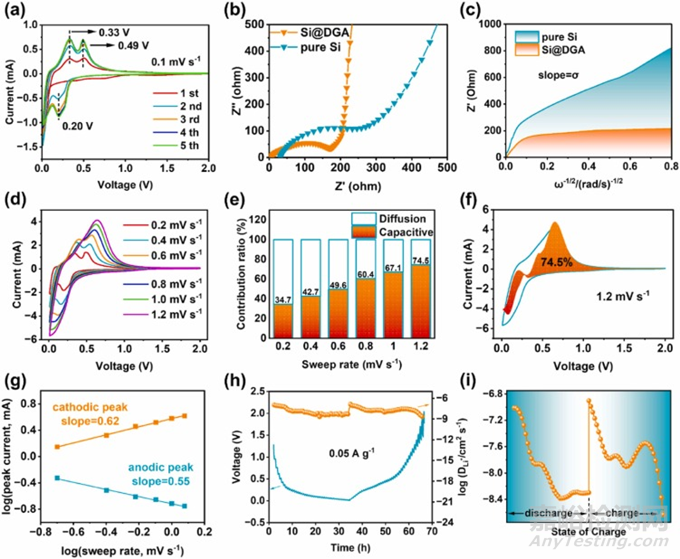

圖10. 掃描速率0.1mV·s-1下Si@DGA的CV曲線; Si@DGA的奈奎斯特圖以及和電池循環后的Si (b); Si@DGA和Si的Warburg擬合曲線; 不同掃描速率下Si@DGA的CV曲線; 不同掃描速率下的偽電容貢獻率; 1.2mV·s-1下電容貢獻(f); 峰值電流與掃頻平方根的關系; 在0.05A·g-1下Si@DGA的GITT曲線和相應log(DLi+)(h); Si@DGA放電狀態和充電狀態下的放大log(DLi+)曲線
11、電子自旋共振（ESR）：
為了評估丙酮光降解中主要氧化物種的貢獻，進行了ESR測量。用自旋捕獲試劑DMPO分別在黑暗和可見光下研究了水溶液和甲醇懸浮液中的活性氧（自由基·OH和·O2-）。如圖所示，在黑暗環境中未檢測到·OH和·O2-的相應信號。當暴露在可見光下10min時，U66N及氣凝膠復合材料出現了不同強度的·OH和O2-的特征峰。對于純MOF，自由基·OH和O2-的弱信號表明電荷載流子快速?gòu)?fù)合。然而，MPA-m/U66N-m的自由基·OH和O2-信號強度表現出比U66N高5.0倍和6.7倍，這與氣凝膠復合材料中的高導電性MPA-m密切相關。因此，自由基·OH和·O2-的高生成效率顯著提高了MPA-m/U66N-m對丙酮降解及其深度礦化的光催化活性。

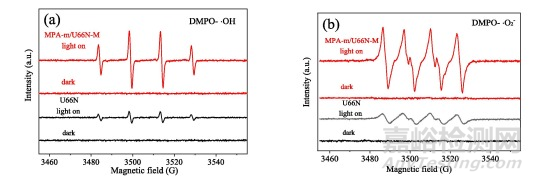

圖11. DMPO-·OH和DMPO-·O2-的ESR光譜
參考文獻
[1] Mingyuan Y, Xudong C, Lunlun G, et al. Growth mechanism and structure regulation of super-elastic SiC aerogels for thermal insulation and electromagnetic wave absorption[J]. Chemical Engineering Journal, 2023, 475.
[2] Xiaodong W, Yu X, Xiaodong S, et al. New insight into efficient photocatalytic CO2 reduction without any sacrifice agent over the novel hierarchical structured SiOC whisker aerogel[J]. Journal of Alloys and Compounds, 2023, 961.
[3] Xinkai L, Kang J, Shaohua P, et al. Facile preparation of graphene oxide-based composite aerogel to efficiently adsorb methylene blue[J]. Colloids and Surfaces A: Physicochemical and Engineering Aspects, 2024, 681.
[4] Gen L, Jianli L, Jing L, et al. Boron nitride aerogels incorporated with metal nanoparticles: Multifunctional platforms for iodine capture and detection[J]. Journal of hazardous materials, 2023, 460132481-132481.
[5] Xin L, Zhendong H, Bowen D, et al. Recycling polycarbonate wastes to prepare hydrophobic and super mechanically robust aerogels with excellent oil–water and emulsion separation performance[J]. Chemical Engineering Journal, 2023, 476.
[6] Gen L, Jianli L, Jing L, et al. Boron nitride aerogels incorporated with metal nanoparticles: Multifunctional platforms for iodine capture and detection[J]. Journal of hazardous materials, 2023, 460132481-132481.
[7] Rushikesh P. Dhavale, Vinayak G. Parale, Haryeong Choi, Taehee Kim, Kyu-Yeon Lee, Varsha D. Phadtare, Hyung-Ho Park. Epoxy-thiol crosslinking for enhanced mechanical strength in silica aerogels and highly efficient dye adsorption[J]. Applied Surface Science, 2024, 642.
[8] Yiming C, Weiwei H, Hanlin Z, et al. Compressible and conductive multi-scale composite aerogel elastomers for electromagnetic wave absorption, energy harvesting, and piezoresistive sensing[J]. Nano Energy, 2024, 119.
[9] Zheng M, Zhiming D, Xinfeng Z, et al. Multifunctional and magnetic MXene composite aerogels for electromagnetic interference shielding with low reflectivity[J]. Carbon, 2023, 213.
[10] Zikang Y, Xue L, Fan R, et al. Multi-layer wrapping functionalized silicon via graphene aerogels regenerated from spent graphite anode achieves high efficient lithium storage[J]. Journal of Alloys and Compounds, 2023, 969.
[11] Xin Y, Yang H, Xinqi L, et al. Microwave-assisted construction of MXene/MOF aerogel via N-metal bonds for efficient photodegradation of vapor acetone under high humidity[J]. Chemical Engineering Journal, 2023, 476.
