在參加《2023FMEA實踐應用交流會》期間，F(xiàn)MEA應用者對P圖產生的濃厚的興趣，也表達了實踐過程中的一些疑慮和痛點。作者從自己的工作經歷來嘗試回答這些疑慮，并以系列文章來呈現，期望給業界同仁帶來一些啟發。本文將從為什么和什么是兩個角度來闡釋P圖。
可將產品設計定義為：將顧客需求轉換成可以用來生產的信息。也就是說產品設計是一種信息的處理。產品在實際使用時會出現失效，譬如說圓珠筆在實際使用過程中可能會漏油，如果出現失效，問題解決團隊就要查找失效的原因，是設計參數不對，還是極寒環境下導致的，抑或其他。如果真的等到失效再分析，是不是太晚了，因?yàn)楫a(chǎn)品一旦在客戶端失效，制造方是沒辦法提高在用產品的質量的，不僅如此，還會遭受財務損失。那么有沒有方法在產品開發前端用一個圖來將單個組件與失效相關的信息集成在一起，以便于團隊及早的分析產品在實際使用過程中出現的潛在問題呢。有，那就是參數圖，叫P圖也可，英文叫做P-Diagram，如圖1-1所示。

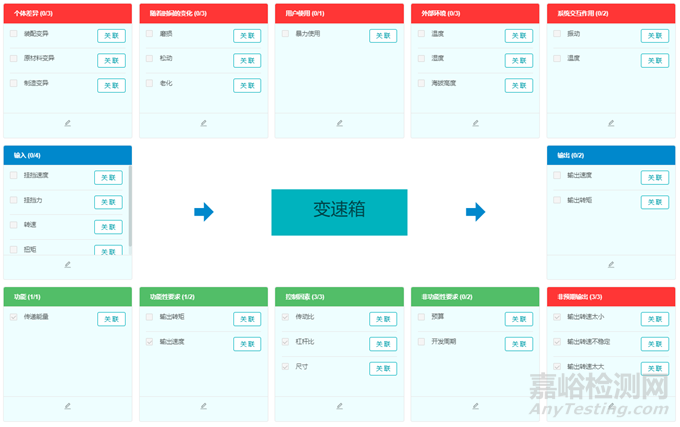

圖1-1變速箱P圖（著重研究固定擋位下的傳動）
二、P圖學習之準備工作
圖1-1包含了研究對象（關注要素）變速箱的P圖的所有要素，包含研究對象、非預期輸出、預期輸出、輸入、功能、功能性要求、非功能性要求、控制因子（設計參數）以及噪音等?？此票容^復雜，讀者稍等，如果我們將以黑匣子來看待變速箱是不是更容易些，變速箱的輸入輸出的簡單關系如圖2-1所示。

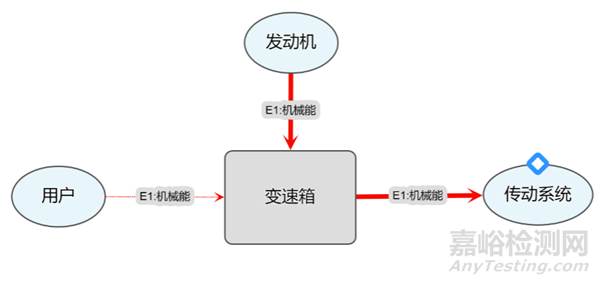

圖2-1 黑匣子變速箱黑的能量變換關系
作者想要表達的意思是，P圖藏有乾坤，奈何組成要素太多，不容易學習和掌握，那么先從變速箱的工程系統模型來認識，讀者自己判定下如下兩種方案，從學習的角度來講，你更喜歡哪一個：
方案一：先展示圖1-1，后展示圖2-1
方案二：先展示圖2-1，后展示圖1-1
這里面有個復雜度的問題，組成要素越多，就越復雜，我們期望的順序是：先簡單后復雜（腦負荷有限），先易后難。
接下來我們來看看變速箱由幾個部分組成，以及這些組成部分的關系以及組成部分與非變速箱系統之間的關系。細心的讀者會發現發動機，用戶以及傳動系統的連線已經下沉到組成變速箱的組成部分中去了，分別是：操縱部分，傳動部分以及殼體。為什么？變速箱在實際工作的時候，超系統組件（發動機，用戶以及傳動系統）是與操縱部分和傳動部分關聯的，當然，也可以說是與變速箱關聯的，但是現在，我們已經掌握了更多的信息：也確實知道用戶將會撥動操縱部分以實現換檔的功能，我們也可以說用戶與變速箱互動，根據實際路況來控制檔位。一個原則：隨著掌握變速箱的程度越來越高，連線需要逐步下沉，只在最底層（沒有葉節點）進行接口聯接的動作。

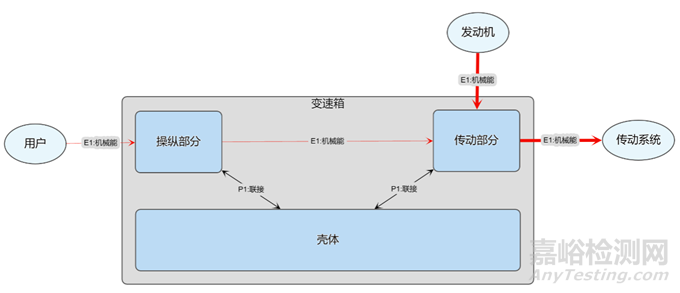

圖2-2 變速箱邊界圖（一級）

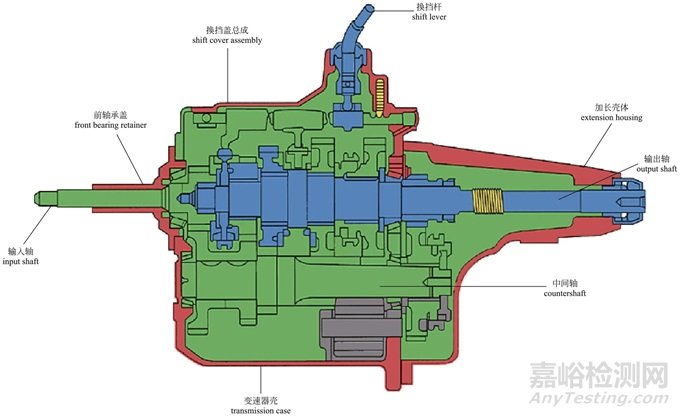

圖2-3 變速箱剖面圖
三、P圖組成要素
現在我們回到P圖，詳細講解其中的要素。
非預期輸出：指故障行為或意外的系統輸出，它們使得系統性能從理想的預期功能偏離。例如，與制動系統相關的能量理想地轉化為摩擦。熱量、噪音和振動是制動能量的非預期輸出。輸出的改變可能以熱輻射、振動、電阻、流量限制等損失的形式出現。可以將非預期輸出理解為錯誤狀態，將其與功能要求相關聯，從而能夠得到更多的風險名稱。
功能：描述了一個項目/系統要素的輸入和輸出之間的關系，目的是完成一個任務。
功能性要求：判斷或測量功能預期性能的標準（如傳輸電能時的溫升要求）。
非功能性要求：對設計決策自由度的限制(如溫度范圍、設計預算，設計周期等）。產品開發后期階段，這些要求將限制設計參數的取值范圍。
預期輸出：是理想的、預期的功能輸出，可能會(動態系統)或可能不會(靜態系統)與信號因素成線性比例(如，熱量與電阻之間的關系)。
輸入：是對實現系統功能所需的信息源的描述，是激勵，是為實現輸出而給系統的激勵，為實現一個功能，輸入可能不只一個。水龍頭是一個很好的案例，為了獲得一定流量的水，用來洗手，輸入為：管道壓力、把手旋轉角度。
控制因子：識別它以實現功能?？烧{(diào)整控制因素以使設計對噪音更不敏感(更穩健)。信號因素是控制因素的一種，它是由系統用戶直接或間接設置的調整因素，可適當?shù)馗淖兿到y(tǒng)響應(即，制動踏板的移動改變剎車距離)。只有動態系統才利用信號因素。沒有信號因素的系統稱為靜態系統。P圖下方的控制因子寫成設計參數更為合理些?？刂埔蜃樱河脩艨刂疲ㄕ{(diào)整因子），工程師控制（設計參數）。產品設計時，需要根據功能來設定用戶控制因子的范圍。
噪音因子（干擾因子）：能夠?qū)е路治鰧?duì)象功能失效的非預期的因素，分為5類。個體差異(PP)、隨時間改變、用戶使用、外部環境(SI)、系統交互作用。在產品開發后期的優化階段，不可將其作為決策因子來看待。因?yàn)橹荒軠y(cè)量不能控制。
四、參數圖管理
從過程管理的角度來看，參數圖管理可分為：參數圖繪制、參數圖診斷、參數圖改善、參數圖設計以及參數圖管理。
參考文獻
[1] AIAG & VDA. FMEA Handbook, 第一版 [M]. 電子工業出版社，2019.
