1、 實驗部分
1.1 原 理
將試樣涂布于無色透明聚酯膜上，護照涂布于底色黑白各半的卡片紙上，用反射率測定涂布在黑白底面上的反射率，其在黑色和白色底面上的反射率的比值稱為對比率。
1.2 相關標準
GB/T 9270-1988 淺色漆對比率的測定（聚酯膜法）（已作廢）；
GB/T 23981-2009 白色和淺色漆對比率的測定；
GB/T 9755-2014《合成樹脂乳液外墻涂料》中 5.14；
GB/T 9756-2018《合成樹脂乳液內(nèi)墻涂料》中 5.5.10；
GB/T 9757-2001《溶劑型外墻涂料》中5.8；
GB/T 23997-2009《室內(nèi)裝飾裝修用溶劑型聚氨酯木器涂料》中5.4.3；
其中GB/T9755、GB/T9756引用了GB/T 23981-2009，GB/T 9757、GB/T 23997對反射率儀的要求引用了GB/T 9270。
1.3 材料和儀器設備
線棒涂布器，規(guī)格為100μm，纏繞鋼絲直徑為1.00mm或規(guī)格為100μm的間歇式漆膜涂布器。
無色透明聚酯膜：厚度為30μm~50μm或底色為黑白各半的卡片紙，白色反射率為（80±2）%，黑色反射率不大于1%。

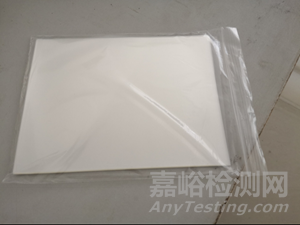

圖1：無色透明聚酯膜

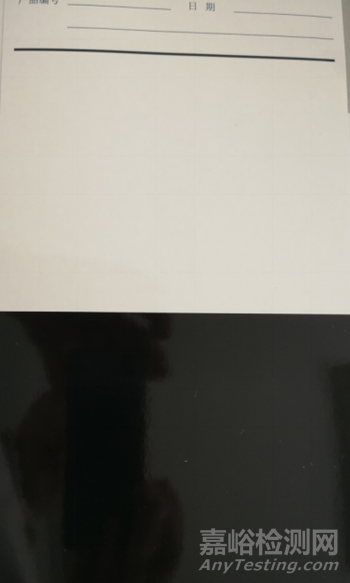

圖2：黑白卡紙
反射率儀：一種能給指示讀數(shù)與受試表面反射光度成正比的光電儀器，其光譜靈敏度近似等于CIE光源C或D65的相對光譜能量分布和CIE標準觀察者的顏色匹配函數(shù))的乘積。GB/T 23981-2009所用的反射率儀的精度為1.5%、GB/T 9270-1988所用的反射率儀的精度為0.3%；
標準板：平整，尺寸不小于80mm*80mm，白標準板反射率為（80±2）%，黑標準板反射率不大于1%。
1.4檢測過程
涂布器涂布一道，在GB/T 9278即溫度（23±2）℃、相對濕度（50±5）%條件下養(yǎng)護至少24h。
如用聚酯薄膜為底材制備涂膜，則將涂漆聚酯膜貼在滴有幾滴200號溶劑油（或其他適合的溶劑）的儀器所附的黑白標準板上，使之保證無氣隙，然后在至少四個位置上測量每張涂漆聚酯膜的反射率，并分別計算平均反射率RB（黑板上）和RW（白板上）。
如用底色為黑白各半的卡片紙上制備涂膜，則直接再黑白底色涂膜上至少四個位置測量反射率，同時計算出白板上的RB和黑板上的RW。
1.5 計 算
對比率=RB/RW
平行需要測兩次，如果兩次的測量結(jié)果之值不大于0.02，則取兩次測定的平均值。
2、 對比率檢測影響因素分析
2.1測試儀器
所用儀器應定期校準和檢定，以確保其符合要求，避免儀器誤差對對比率檢測結(jié)果產(chǎn)生影響。
2.2測試用基材
測試用基材條件的保證是對比率檢驗結(jié)果準確的前提條件。聚酯膜或黑白卡紙質(zhì)量的好壞會直接影響所測樣品對比率的大小，應保證聚酯膜或黑白卡紙表面清潔潔凈，無油污，否則會影響涂膜厚度，使得對比率結(jié)果出現(xiàn)偏差。如使用聚酯膜底材，在制備涂膜前，一定要保證聚酯膜完全貼附在黑白工作板上，中間無氣隙，氣泡的出現(xiàn)會影響后期涂膜的均勻性，厚度不均，會影響最終對比率結(jié)果。黑白工作板和黑白卡紙的反射率應定期核查，以確保滿足標準要求。
2.3 樣品制備器具
每次制樣后一定要保證涂布器清潔干凈，如使用線棒，鋼絲縫隙間不得存有涂料，否則干燥后，涂料存積在鋼絲縫隙中，會使得刮涂出的漆膜厚度比標準厚度薄，影響對比率檢測結(jié)果。且所使用線棒涂布器應定期檢查，長期使用會使涂布器鋼絲有所磨損，直徑減小，從而使得刮涂厚度變小，對對比率檢測結(jié)果產(chǎn)生影響。
涂膜厚度偏小會導致樣品遮蓋力降低，對比率檢測結(jié)果會低于真實值。
2.4 樣品制備過程
上述標準中規(guī)定在聚酯膜或黑白卡片紙上均勻地涂布被測涂料。在現(xiàn)實操作過程中，刮涂力度、刮涂速度、以及涂料使用量，均會對涂膜厚度產(chǎn)生影響，最終使得對比率結(jié)果不準確。具體影響因素分析如下：
2.4.1 樣品是否攪拌均勻所檢樣品應攪拌均勻后制板，尤其對于對比率檢測結(jié)果有較大影響。由于重力沉降作用，所檢樣品中所添加的顏料填料等有可能在乳液中并非均勻分布，下半部分的密度可能會大于上半部分。
如不攪拌均勻，在制樣過程中沾取了密度過大或過小的被檢樣品，成膜后的遮蓋力會發(fā)生偏離，大于或小于真實值，從而影響對比率檢測結(jié)果。
2.4.2 刮涂力度
不同的刮涂力度會導致線棒涂布器與聚酯膜或黑白卡片紙接觸時壓力不同，壓力過大，有可能會使涂膜變薄，從而影響對比率最終測試結(jié)果。
2.4.3 刮涂速度
通常來說，在樣品制備過程中刮涂速度應均勻一致。刮涂速度不均，會影響涂膜厚度的均勻性，使得對比率的檢測結(jié)果出現(xiàn)偏差。
刮涂速度過快，會使涂膜偏薄，從而影響對比率檢測結(jié)果。
2.4.4 涂料使用量
在制備對比率樣板時，涂料使用量一定要足夠，否則涂料用量過少，可能使制樣過程中刮涂后期，涂料量不夠，涂膜下半部分厚度偏薄，或漆膜不完整，造成樣板厚度不均勻，從而影響對比率檢測結(jié)果。
2.4.5 養(yǎng)護條件
試板養(yǎng)護過程中，實驗室的溫度、濕度對合成樹脂乳液內(nèi)墻涂料的對比率的檢測結(jié)果存在影響。
上述標準中明確要求環(huán)境條件符合GB/T 9278的要求，即溫度為（23±2）℃、相對濕度（50±5）%，但由于室外溫度的影響，有些實驗室較難將室溫控制在標準要求的范圍內(nèi)，成膜溫度不同，會對涂膜產(chǎn)生影響，從而影響對比率檢測結(jié)果。
養(yǎng)護的時間也要嚴格按照標準要求，否則也會影響檢測結(jié)果。
2.5 測試方法
檢測過程應嚴格按照標準要求操作執(zhí)行。儀器設備開機后應按說明書要求進行預熱、調(diào)零、調(diào)滿，待儀器穩(wěn)定后進行測試。
每張聚酯膜或黑白卡片紙上應至少測量4個位置，測量時應避開邊緣、漏涂位置和其他有明顯瑕疵處，避免邊緣效應，準確記錄讀數(shù)，按照標準要求進行計算，避免因人為操作原因造成的結(jié)果偏離。
3、 展望與建議
GB/T 9756-2018規(guī)定了仲裁檢驗時，采用自動涂布儀進行制板，其行程不小于375mm，線棒兩端加500g砝碼，制板時設置運行速度為100mm/s，并采用真空吸附裝置。但其余標準均未能將上述影響因素降低。
建議在合成樹脂乳液內(nèi)墻涂料對比率檢測工作中，嚴格按照標準要求，選用合格的測試基材、制備器具，熟練掌握樣品制備和測試方法，對儀器設備定期檢定校準，實驗人員定期培訓，這樣才能保證檢測數(shù)據(jù)的準確性。
京公網(wǎng)安備11010802046783號
