前言導讀
手術機器人，作為醫療機器人的重要子領域，融合了臨床醫學、生物力學、機械學、計算機科學以及微電子學等多個學科和高新技術，主要應用于手術影像導航定位及微創手術領域。手術機器人能輔助醫生對手術器械進行精準操控，近年來已成為臨床手術發展的重要方向。骨科手術機器人是手術機器人中的一個重要分類，也是最早實現臨床應用的手術機器人之一，在骨科疾病的治療中展現出強大的應用潛力，其發展對推動骨科手術精準化、微創化意義重大。
骨科手術機器人是用于輔助骨科手術的設備，可幫助醫生精準定制三維術前方案、減少術中器械震顫、提高手術精準度、減少術中X射線輻射影響，還可以減少手術對病患健康骨骼和組織的損傷，幫助病患加快康復、縮短住院時間，具有微創、精準、智能等臨床應用優勢。1991年，骨科手術機器人RoboDoc完成了全球第一例機器人全髖關節置換術臨床試驗，隨后全球多國相繼開展骨科手術機器人的研發和應用探索，已逐漸形成了幾類典型產品和臨床應用場景。
按照手術類型，骨科手術機器人可分為關節骨科手術機器人、脊柱外科手術機器人和創傷骨科手術機器人3大類。
關節骨科手術機器人主要應用于膝關節、髖關節置換手術，也是目前臨床銷售較多的機器人，機器人通過術前3D影像進行手術規劃，基于配準技術實現定位，并將術前規劃信息映射到手術操作區域，由醫生和機械臂共同操作手術器械完成手術，在術中實時對操作進行精細調整。傳統手術主要依賴醫生經驗，因醫師視野受限，導致手術創傷較大、并發癥較多。
脊柱手術機器人通過交互式三維規劃和信息系統為醫生提供實時圖像引導、可視化和導航功能，其椎弓根置釘準確率顯著優于傳統手術，可縮短手術時間，減少醫生和患者受射線輻射影響；通過機械臂末端安裝的力反饋系統，能夠識別術中力學信號異常，提高手術安全性，提高手術效率。
創傷骨科手術機器人主要用于髓內釘內固定手術、長肢骨骨折復位手術等，相對脊柱和關節手術機器人研究較少。

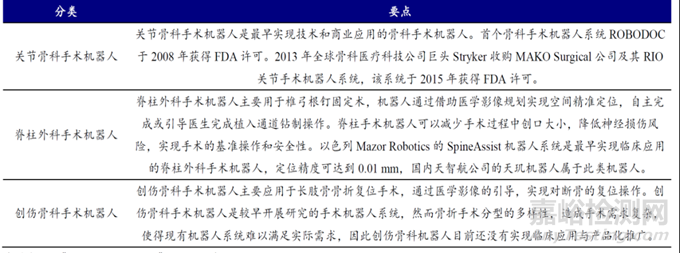

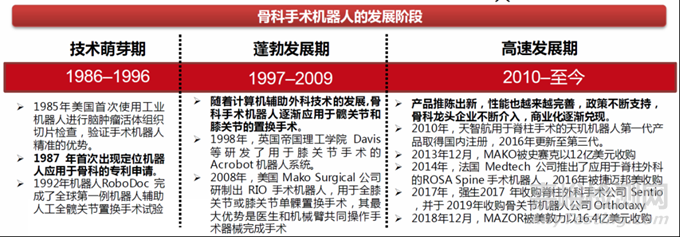

骨科手術機器人分類

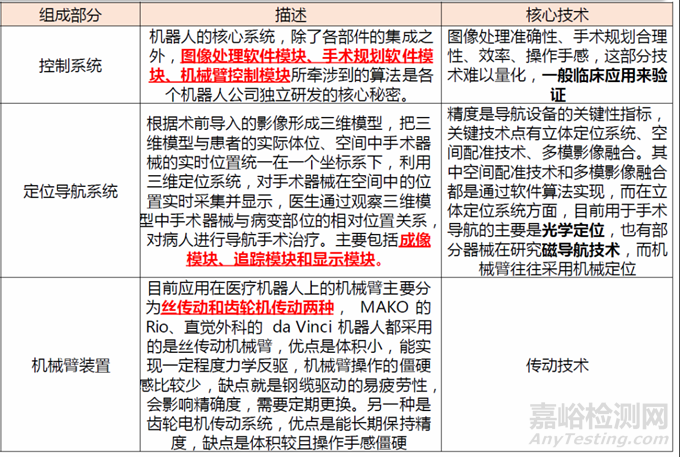

骨科手術機器人組成部分與關鍵技術
產業發展現狀
1.機器人輔助膝關節重建術是增長最快的手術之一

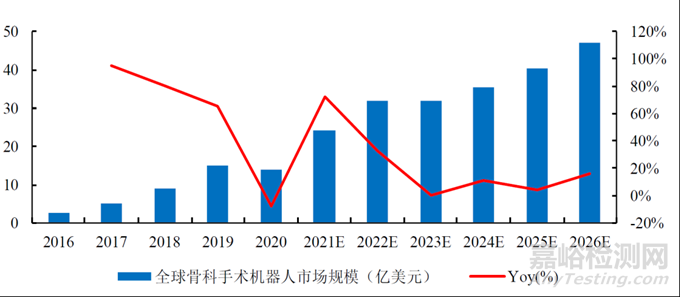

根據 Strategic Market Research 的數據，2021年全球骨科手術機器人市場規模約為 1.2億美元，預計到2030年將達到6.55億美元，2021-2030 年復合年增長率為20.75%。預計機器人輔助手術將成為未來最流行的技術。
根據GlobalData 分析，機器人輔助膝關節重建術是增長最快的手術之一，到2030年全球可能達到約700,000 例，2021年至2030年的復合年增長率為8%。2011-2021年間，患者對機器人膝關節和髖關節置換術的興趣呈指數級增長。
實施手術機器人進行骨科治療的模式正在發生轉變，這極大地推動了市場的增長率。在全球，目前資深的骨科手術機器人公司主要集中在歐美，國內企業布局醫療手術機器人多數處于發展初期，但也在奮起直追。
圖：全球骨科手術機器人主要競爭格局一覽
數據來源：西南證券研究中心
2.國外骨科手術機器人滲透率高于國內市場，關節置換領域應用最為廣泛
在骨科手術機器人中，關節置換手術機器人目前應用最為廣泛，主要適用于人工全髖關節、初次全膝關節、單髖膝關節等置換手術。關節置換手術通常依賴醫生的經驗和手術技巧，而手術機器人的輔助將進一步提高假體植入的精準度。
據Frost&Sullivan統計，2020年全球關節置換手術機器人市場規模7.3億美元，美國是主要市場其規模達到5.3億美元，占全球份額的73%，預計2026年規模將達17.5億美元。我國2016年后才引進關節置換手術機器人，市場規模相對較小，2020年市場規模為1480萬美元，僅有17臺關節置換手術機器人，預計2026年市場規模達到3.3億美元，關節置換手術機器人累計數量有望達近800臺。據Frost&Sullivan統計，2020年美國市場使用關節置換手術機器人的手術數量約10萬例，滲透率為7.6%，預計2026年手術量增至40萬例，滲透率將達19.4%。相比之下，2020年國內使用機器人輔助關節置換手術的數量?jī)H為243例，滲透率為0.03%，預計2026年手術量約8萬例，滲透率為3%，總體市場滲透率較低。

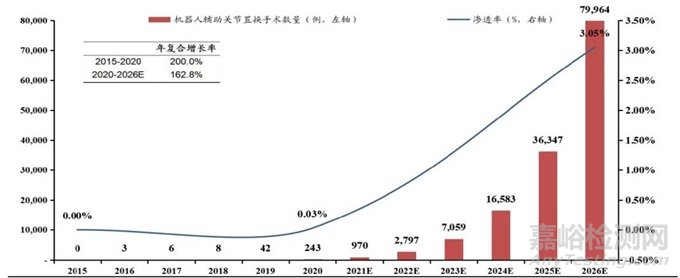

2015-2026E中國機器人輔助關節置換術例數及滲透率
脊柱手術機器人的市場規模較小 ，據Transparency Market Research 報告統計，2017年全球脊柱手術機器人規模為0.75億美元，2020年全球規模約為1.2億美元，預計2026年規模增至3.2億美元，2017~2026年復合增長率為17.5%。比起醫生徒手置釘與穿刺，脊柱手術機器人在提升錐弓根置釘準確度、減少并發癥和醫患輻射時間等方面具有優勢。但由于脊柱手術機器人當前使用場景有限，對手術室空間要求高，手術費用較高，術前規劃建模受醫生主觀影響，其應用案例還不多。據統計，全球每年進行約近500萬例脊柱手術，其中美國近140萬例，2017年中國為57萬例，但MAZOR、ROSA、Globus Medical、天璣等手術機器人產品自上市至2021年植入量累計在1~4萬例不等，其市場滲透率不是很高。
3.國際龍頭企業占據市場主導地位，國內骨科機器人企業加快布局
關節機器人領域，全球代表性企業有MAKO Surgical、MEDTECH、Bluebelt、Orthotaxy、Think Surgical、Acrobot、OMNI等。國內主要企業有微創的鴻鵠、鍵嘉、元化智能科技、和華瑞博、天智航、北京長木谷醫療等。其中，美國MAKO的RIO是目前國內主流產品。國內企業中，杭州鍵嘉髖關節置換手術、骨圣元化全膝關節置換手術、微創“鴻鵠” 膝關節置換手術的導航定位系統近期均已獲得國家藥品監督管理局（NMPA）的上市批準。
脊柱機器人領域，全球代表性企業和產品包括MAZOR Robotics的MAZOR系列MEDTECH的Rosa one, Globus Medical的 Excelsius GPS等，其中MAZOR和ROSA市場占有率達80%左右。國內脊柱外科手術機器人研究起步較晚，代表性研究機構包括中科院深圳先進技術研究院、北京航空航天大學等，主要產品有天智航的“天璣”脊柱手術機器人、鑫君特的ORTHBOT機器人等。“天璣”機器人于2016年上市，2017年成功完成全球首例骨科手術 機器人導航的胸腰段骨折手術、寰樞椎經關節突內固定手術，截止2020年底已在國內100多家醫院累計完成超10000例手術，鑫君特的ORTHBOT機器人于2021年獲批上市，具備自動置針功能。近期蘇州鑄正脊柱外科手術導航定位設備獲得NMPA批準上市。
創傷機器人領域，天智航的“天璣”骨科手術導航定位機器人是通用型產品，能夠覆蓋骨盆、髖臼、四肢等部位的創傷手術。目前，國內哈工大已研制出6-PTRT型并聯機器人系統用于骨干骨折復位。北航研制出用于股骨干骨折的復位雙平面導航機器人系統，針對脛骨釘手術、股骨髓內釘手術、骨盆骶髂關節螺釘手術和股骨頸空心釘手術正在開展臨床應用研究。301醫院構建了基于Stewart平臺的長骨骨折復位機器人系統和基于UR機械臂的通用定位機器人系統，已完成模型及標本試驗。

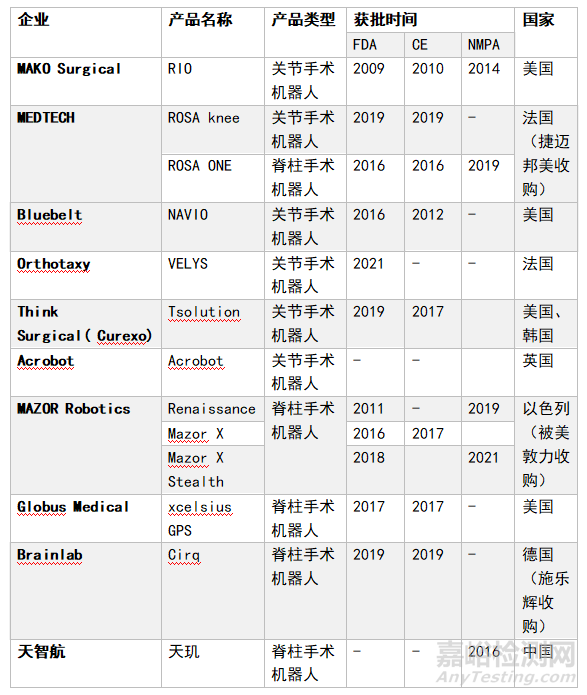

全球代表性骨科手術機器人發展情況總覽
來源：火石創造根據公開資料整理
4.發展前景
全球骨科手術機器人行業中的主要企業，如美敦力、史賽克、捷邁邦美、施樂輝等大型醫療器械公司正在加速占領醫療器械市場，競爭進一步激烈。史賽克在2013年以12億美元的價格收購了Mako Surgical及其全膝關節或膝關節單髁置換手術機器人系統RIO，施樂輝在2016年收購了BlueBelt公司并在次年研制出NAVIO輔助關節置換系統，2017年強生收購脊柱外科手術公司Sentio 并且在2019收購了關節骨科手術機器人公司Orthotaxy，美敦力在2018 年以16.4億美元收購了Mazor Robotics公司，獲得了該公司的機器人輔助脊柱手術平臺Mazor，捷邁邦美用1.32億美元的價格收購Medtech及其ROSA平臺。國外骨科機器人公司擁有雄厚的資金、技術以及更高的品牌知名度，對國產骨科機器人研發和產業化帶來模仿跟蹤的同時，也從技術上帶來極大的挑戰。
國外醫療器械產品解析
1 、Mazor X™
美敦力公司
美敦力是全球領先的醫療科技公司，成立于1949年，總部位于美國明尼蘇達州明尼阿波利斯市。公司業務已遍布全球150多個國家和地區，拓展至70余種疾病領域，覆蓋心血管、外科業務、神經科學與糖尿病等領域?？傮w而言，骨科在美敦力的業務占比不大，但公司在全球脊椎類產品方面是全球領導者。
美敦力公司的MAZOR是全球脊柱機器人開創者；2004年，第一代MAZOR脊柱機器人SpineAssit獲得CE&FDA認證，標志著機器人脊柱手術的開端。MAZOR手術機器人在國外已經有18年的臨床歷史，MAZOR X是其最新一代產品。
2021年8月29日，美敦力宣布旗下脊柱外科智能導航機器人MAZOR X在中國正式上市。據悉，該產品于2021年4月獲得國家藥監局的上市批準。針對MAZOR X的產品效能，美敦力表示，根據臨床研究結果，MAZOR X輔助的手術可幫助患者減少47.8%的術中出血，并縮短超過57.2%的住院時間。
美敦力MAZOR™ X脊椎機器人的上市定義了脊柱智能手術機器人的標準。與傳統脊椎手術相比，MAZOR™ X能夠?yàn)橥饪漆t(yī)生提供術前規劃及匹配，術中執行可視化，智能控制，操作便捷，導航精準。作為全球首個實現全程可視化操作的脊柱手術機器人，MAZOR™ X脊柱外科智能導航機器人能夠?qū)崿F(xiàn)術中導航全程可視，MAZOR™ X的機械臂通過3D空間掃描技術掃描重建手術區域，實現全自動高效定位突破傳統術中視野局限、操作盲區等難題，提升手術安全性和精準度。
MAZOR X脊柱外科智能導航機器人
作為人體第二條生命線，脊柱肩負人體軀干的中軸骨骼、神經傳導的樞紐職責，包繞著復雜的神經和血管，其臨床手術高復雜性與風險性對手術前中后影像印證、手術設備、術者經驗與操作技術等提出了更高的要求。
在傳統術式中，由于“盲區”會在脊柱手術中埋下潛在的安全風險，并因此帶來術后并發癥，導致臨床治療的整體效果不佳從而影響患者的身體恢復和治療體驗。同時，傳統術式由于過多地依賴于術中掃描影像及醫生的臨床經驗，使骨科醫生學習曲線過長，人才培養也因此受限。
而這一短板可以通過AI數字化、導航等先進技術進行彌補，大大降低術中風險并達到更好的手術效果。基于國外18年臨床經驗，美敦力脊柱外科智能導航機器人MAZOR X，集AI術前手術規劃、機器人術中精準操作、導航手術可視化等技術于一身，輔助脊柱臨床醫生實現可預見、高精準、全程可視的手術目標。
在這之中，AI應用是MAZOR X的一個重要特點，它基于前期大數據的積累，并通過人工智能制定出詳實全面的手術規劃。以往的手術規劃大多需要依賴于脊柱醫生根據患者CT影像和實操經驗在腦內進行推算計劃，有了AI這一特殊的“大腦”后，醫生通過人工智能軟件就能提前進行全面的術前規劃。
人工智能軟件能直觀地在電腦屏幕上還原病人真實的生理特征與骨骼排列，并且可以通過軟件直接模擬置入虛擬植入物（如螺釘）、手術切口、模擬術后的矯形效果，減少神經損傷帶來的并發癥。同時也能讓患者在手術前便可清晰地了解手術方式，并對手術效果有一個形象直觀的認知，減輕心理負擔，實現更好的醫患溝通。
據悉，MAZOR平臺目前已有18年循證歷史，全球累計成功完成5萬多例手術，相應的螺釘植入有20多萬顆。
MAZOR系列機器人積累了豐富且系統的臨床數據，這一整套數據，幫助我們推進術前規劃功能的開發和完善，這是MAZOR X非常重要的優勢。數據是機器學習和人工智能不斷進化的關鍵，相信結合日益充分的數據支持，MAZOR X的功能將會變得更好、更全。
2、ROSA機器人
捷邁邦美
捷邁邦美成立于1927年，總部設立在美國印第安納州華沙鎮，是骨骼肌肉保健行業的全球領導者。捷邁邦美的產品領域包括骨骼重建、運動醫學、創傷、脊柱、牙科植入以及其他外科產品。
在2016年時，捷邁邦美以不低于1.32億美元的價格收購了法國手術機器人公司Medtech，擁有了ROSA Brain和ROSA Spine機器人輔助手術平臺的所有權。
捷邁邦美在業務量最大的膝關節和髖關節領域，也開發了手術機器人ROSA® KneeSystem、ROSA® Partial Knee System和ROSA® Hip System。截至2019年Q1，捷邁邦美的Rosa Knee和Rosa One均獲得FDA批準，Rosa Knee正式進入膝關節市場，捷邁邦美也因此成為了第一個在手術機器人市場上獲得腦、脊柱、膝關節FDA批準的公司。

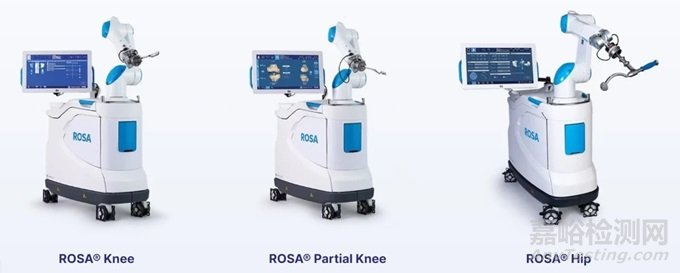

ROSA®骨科手術機器人系列產品
圖源：捷邁邦美官網
1.ROSA Knee 膝關節手術機器人
ROSA Knee是一個機器人平臺，旨在協助矯形外科醫生進行骨切除，并評估軟組織狀態，以便在全膝關節置換術中定位植入物。外科醫生可以在術前使用手術規劃軟件規劃植入物的位置和大小。外科醫生也可使用ROSA膝關節系統內的無圖像選項，以實現與基于圖像的病例相同的目標。該設備由兩個單元組成，分別位于手術臺的兩側，分別為：由緊湊的機械臂和觸摸屏組成的機器人單元和光學系統、觸摸屏。同時，ROSA Partial Knee手術過程簡單，為醫生進行部分膝關節置換術（PKA）提供了信心。
2.ROSA® Partial Knee
RosaPartial Knee系統的設計是為了與Zimmer Biomet的Persona Partial膝關節兼容。它具有2D和3D X-Atlas成像技術，實時收集術中軟組織和骨骼解剖數據，提高骨切割精度和運動間隙分析范圍。
產品優勢：
1）以外科醫生為中心
◆ 簡單的工作流程界面，使部分膝關節置換術更有信心
◆ RosaPartial Knee系統通過協作模式來適應外科醫生
◆ 外科醫生控制手術鋸，從而消除觸覺
◆ 與獲得臨床驗證的個性化膝關節系統Persona Partial Knee兼容
2）精確性
◆ 通過精確和可重復的手術提高患者滿意度
◆ RosaPartial Knee系統通過切割流和確認性提供外科醫生的精度和準確性，旨在確保實時正確對齊
◆ Rosa Partial Knee系統脛骨切除術已被證明比使用傳統器械更具準確性和可重復性
3）高效
◆ 簡化操作步驟，更具靈活性和易用性
◆ 專有的2D到3D X-Atlas™成像技術，可在界面中查看患者骨骼模型或無圖像選項，以提高臨床效率
◆ 與傳統PKA相比，ROSAPKA需要更少的脛骨切割，從而潛在地提高手術效率
4）數據支持
◆ RosaPartial Knee系統是ZBEdge的基石。ZBEdge是Zimmer Biomet公司的集成數字和機器人技術，旨在為患者全程提供數據驅動的臨床洞察。這些集成的數字和機器人技術包括RosaPartial Knee、mymobility®with Apple Watch和OrthoIntel骨科智能平臺
◆ OrthoIntel骨科智能平臺將通過mymobility應用程序和RosaPartial Knee系統收集的術前、術中和術后數據連接起來，以幫助揭示整個護理過程中的臨床見解
3.ROSA Hip髖關節手術機器人
ROSA Hip是一個個性化的機器人系統，使外科醫生能夠根據實時反饋和患者的解剖結構評估和執行手術計劃，同時無縫集成到外科醫生的工作流程中。該系統是由外科醫生為外科醫生設計的，作為一種準確、高效的手術助手，也可以生成數據。

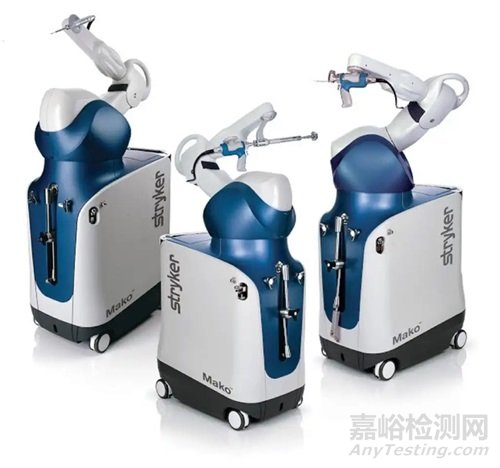

3、Rio MAKO robot
MAKO Surgical 公司
MAKO Surgical 公司是于2004年成立，主要研發和銷售關節置換機器人，于2013年12月被史賽克收購。
MAKO Surgical公司的主要產品是RIO機器人，應用于關節置換手術。RIO機器人于2009年獲得FDA認證，適應證包括膝關節和髖關節置換手術。2010年獲得的FDA注冊證顯示，其適應證拓展至全髖關節置換手術（THA）。2014年11月，RIO機器人獲得CFDA認證，并于2019年11月獲得國家藥監局（NMPA）認證。
截至目前，Mako骨科手術機器人全球裝機量在1500臺左右，其在全球范圍內的手術總量已經超過100萬例。
Mako機器人基于兩大核心技術：智能手術規劃技術和智能輔助截骨技術。
智能手術規劃技術基于CT進行3D的智能建模，為患者生成個性化的手術方案，同時提供術中動態調整，最大程度的將關節手術推向精準化、個性化。
智能輔助截骨技術采用創新高效的截骨模塊，能夠?qū)崿F(xiàn)高速磨鉆、擺鋸和動力手機的集成，同時在術中實現毫米級精確截骨控制和制動巡航截骨保護，為術者賦能，實現微創化、精細化的截骨控制。
4、Cori機器人
Smith+Nephew 施樂輝
施樂輝Smith+Nephew (LSE:SN，NYSE:SNN)是全球骨科龍頭企業，成立于1856年，總部位于英國倫敦。2022財年，施樂輝銷售額達52億美元（約365億人民幣）。施樂輝在骨科關節重建、先進傷口管理、運動醫學和創傷四大領域處于世界領先地位，占據運動醫學領域全球第一。
Cori平臺于2020年2月獲得FDA 510（k）批準，可用于單室和全膝關節置換術，并在2022年擴大了全髖關節置換術的適應癥。于2021年在加拿大、印度、澳大利亞、新西蘭和英國推出該手術機器人。
CORI手術系統是一種先進且高效的手持機器人輔助平臺，用于全膝關節和單室膝關節置換術。Cori手術機器人有助于根據患者特定的解剖結構和疾病狀況放置和調整植入物的大小和平衡間隙，由施樂輝（Smith & Nephew）開發，并由該公司的Real Intelligence數字解決方案提供支持。
施樂輝稱CORI手術系統是當今市場上最小、最便攜和價格合理的機器人系統之一。與其他機器人系統不同，CORI系統使用無圖像智能映射來構建手術中患者特定的解剖結構3D模型，從而減少了與術前CT成像的時間、成本和輻射暴露。

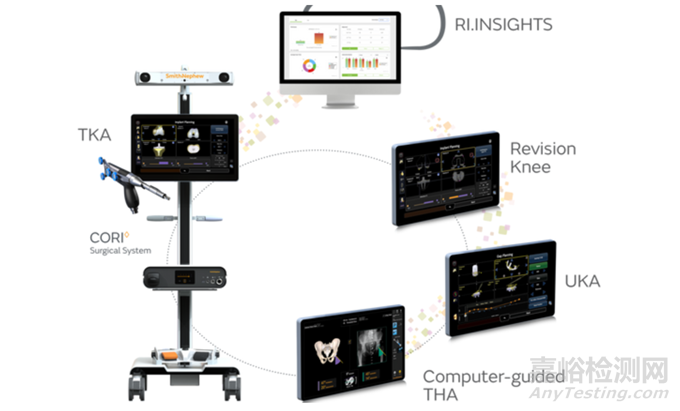

Cori手術機器人
圖源：施樂輝官網
2023年4月24日，施樂輝推出用于機器人膝關節手術的新型Cori數字化張力測量裝置。這是一種專用設備，用于在切割骨骼之前測量膝蓋的韌帶張力。它使外科醫生能夠量化原生膝蓋的關節松弛度，并獲得最佳的韌帶張力。
據施樂輝介紹，Cori數字化張力測量裝置有助于減少手術中平衡膝蓋時的可變性，使手術計劃與其他商業上可用的替代方案相比更加客觀。它可以產生外科醫生定義的、可量化的力，以分散膝關節的注意力。它對韌帶施加一致的張力，并為手術計劃和執行提供客觀的間隙數據。施樂輝表示，一個小型臨床病例系列顯示，與手動技術相比，張力變異性降低了64%。

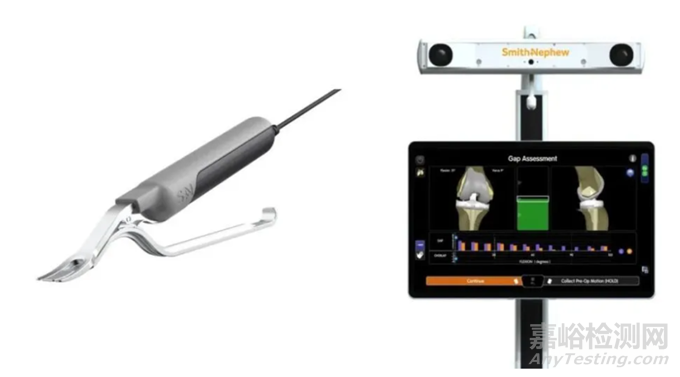

Cori數字張緊器
施樂輝介紹，這是機器人輔助手術中第一個也是唯一一個韌帶張力測量裝置。用于在進行骨切除前評估原生膝關節的松弛度，它還能夠在整個運動范圍內以指定的力自動收集間隙數據。同時，該系統使用軟件界面，允許外科醫生選擇他們首選的目標力值。
該裝置具有無圖像智能映射功能，可在手術中構建關節的3D模型（無需CT/MRI掃描）、個性化手術的實時規劃、手持式精密銑削和術中間隙平衡。三大特點：
1. 更智能
具備無圖像智能映射和實時間隙，評估旨在幫助優化對齊和平衡。
2. 更高效
采用符合人體工程學的手柄特點，其帶有毛刺設計，可實現兩倍的切割體積和提升29%的切除速度。高級跟蹤系統提供了458%的刷新率，并且增強的工作流程需要更少的步驟，旨在幫助節省手術室的時間。
3. 植入物兼容性
Cori系統擴大了全膝關節系統、部分膝關節系統和翻修膝關節系統的兼容性，包括骨水泥和非骨水泥初級膝關節植入技術。此外，CORI系統與全髖關節置換術的植入物和入路兼容。
2022年9月26日，施樂輝Smith+Nephew(NYSE:SNN)宣布使用Cori手術機器人對接受過全膝關節置換術的患者，進行了首次機器人引導的翻修手術。
據報道，這是FDA批準進行的骨科機器人第一次翻修手術。施樂輝表示，Cori現在可以解決全膝關節置換術、部分和翻修膝關節置換術，以及機器人引導的全髖關節置換術。
5、VELYS機器人
強生公司
2021年1月19日，強生旗下DePuy Synthes公司宣布，其機器人輔助骨科手術平臺產品VELYS已獲得美國食品藥品監督管理局（FDA）510（K）許可，批準用于全膝關節置換手術。強生公司正致力于將VELYS平臺打造成跨各種外科專科的互聯、集成的整套數字醫療生態系統，而機器人輔助解決方案只是其中的一部分。
VELYS平臺的技術來源于強生2018年初所收購的法國私人手術技術軟件開發公司Orthotaxy。

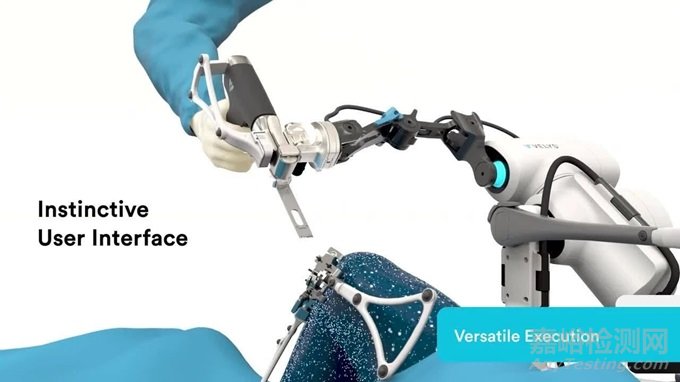

VELYS 機器人輔助解決方案是首創的安裝在手術臺上的解決方案，可適應外科醫生的工作流程。它利用先進的規劃能力、專有技術和下一代設計，幫助外科醫生準確切除骨骼，在全膝關節置換術期間相對于軟組織對齊和定位植入物，而無需術前成像。高效而緊湊的設計可以集成到任何手術室中，并且占地面積更小，不到其他一些機器人輔助解決方案的一半。

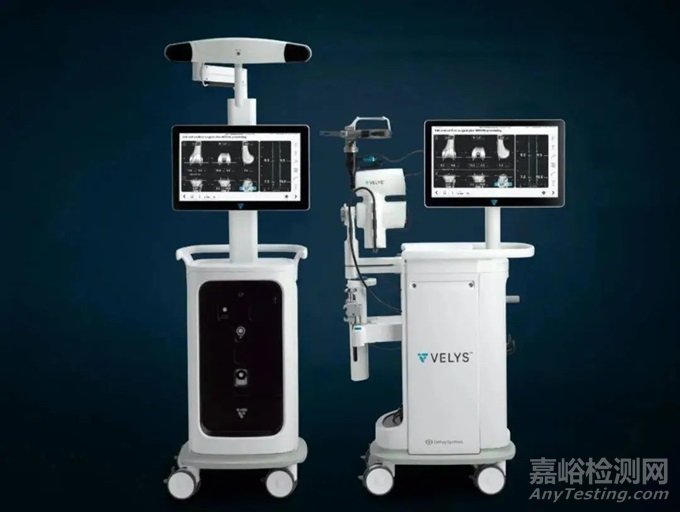

VELYS 機器人輔助手術平臺：
旨在幫助外科醫生可視化和預測關節穩定性的間隙平衡數據；
直觀的集成設計旨在為外科醫生提供他們習慣的控制，同時優化日常手術室流程；
旨在提供準確、一致的計劃執行，支持 ATTUNE™ Knee 提供更好的患者手術效果。
對于VELYS平臺，我們可以看到強生在手術機器人領域的小型化、簡易化和通用化的研發戰略。一方面在之前的技術基礎之上完成精準的平面切割控制與實時手術評估，一方面與DePuy Synthes的人工膝關節Attune、膝關節置換手術方案TruMatch、干細胞人工髖關節ACTIS、人工球窩PINNACLE、髖關節置換手術方案KINCISE等配套產品相適應配合，構成一整套強生骨科手術的產品生態。這其中少不了Verb Surgical的在圍繞術前、術中和術后整個治療周期之中的數據分析與監測，打造全方位的手術平臺而不是焦距局限于手術室中的醫生操作。
VELYS優勢
1. 多功能
集成的設計，讓骨科醫生在優化日常手術流程，同時保持他們手術習慣；
NATURAL控制技術，保持鋸切平面，實現執行精確，與骨科醫生親手操作一樣；
友好用戶界面，清晰的界面、精簡的臨床應用程序、適應性強的工作流程和快速的注冊流程，大幅提高手術效率
綜合性操作平臺，VELYS能與ATTUNE Total Knee System集成，有助于簡化手術過程。
2. 有價值的建議
平衡間隙數據有助于骨科醫生可視化和預測關節穩定性。
3. 性能驗證
準確、一致執行規劃，并支持協ATTUNE關節，同時給患者提供更好療效。
12月13日，強生醫療DePuy Synthes骨科事業部，在悉尼Mater醫院進行了澳大利亞首個采用VELYS機器人輔助解決方案的臨床病例。VELYS機器人輔助解決方案適用于ATTUNE全膝關節系統，進行全膝關節置換手術。
6、ExcelsiusGPS®系統
Globus Medical公司
Globus Medical是一家全球領先的肌肉骨骼解決方案公司，總部位于美國賓夕法尼亞州奧杜邦。該公司成立于2003年，由一個經驗豐富并有共同愿景的專業團隊組成，旨在創造能幫助外科醫生促進肌肉骨骼疾病患者康復的產品。2017年公司推出了脊柱手術機器人ExcelsiusGPS，正式進入骨科手術機器人市場。
ExcelsiusGPS®系統——先進的技術和智能手術解決方案
1. 小切口：外科醫生通過脊柱上的小缺口進行手術。
2. 減少組織損傷：微創技術允許外科醫生分離脊柱周圍的肌肉，而不是切開。
3. 更短的住院時間：更少的組織損傷和更小的切口使得住院時間更短，并獲得更好的恢復效果。

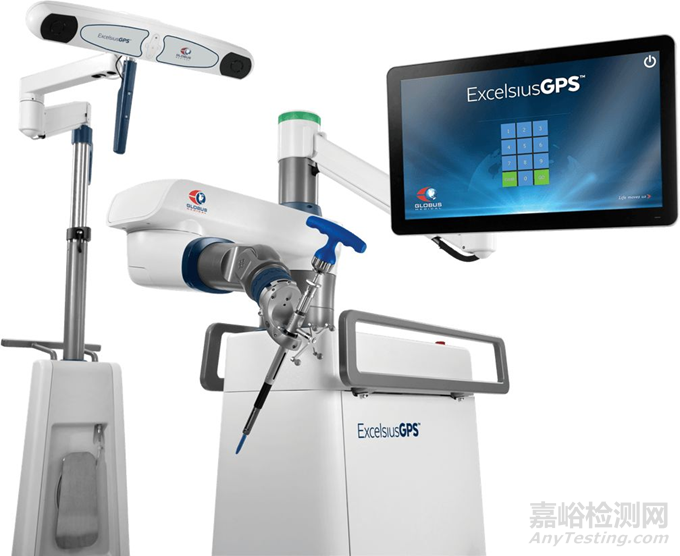

ExcelsiusGPS® 機器人導航系統
圖源：Globus Medical公司官網
ExcelsiusGPS®系統構成
1. 導航攝像頭
內聚集成導向攝像機跟蹤所有的主動和被動導航列陣整個過程。
2. 機械臂
剛性機械臂對準手術計劃的軌跡，并保持位置。
3. 終端執行器
主動導航終端執行器允許實時軌跡對齊和相對運動跟蹤。
4. 觸屏顯示器
觸屏顯示器直觀地概述了工作流程的精簡和高效的程序，實時可視化，計劃和導航。
5. 機器人基站
移動和緊湊的基站使得進出手術室很容易，一旦定位，穩定器迅速開啟以確保基站固定于地板
ExcelsiusGPS®系統脊柱手術工作原理
ExcelsiusGPS®系統用于脊柱手術，比如脊柱后路椎弓根棒固定。在手術當天，患者醫學影像圖像導入ExcelsiusGPS®系統。這些圖像被醫生用來確定椎弓根釘大小和位置，并根據患者的解剖結構創建一個手術計劃。手術計劃將剛性機械臂引導到脊柱的特定區域，類似于GPS上的計劃路線或路徑。外科醫生使用這一路徑來使用器械準確放置椎弓根釘。在整個手術過程中，手術器械和植入物會連續顯示在顯示器屏幕上，供外科醫生和工作人員監控，這個顯示器允許外科醫生在手術過程中查看實時反饋。
ExcelsiusGPS®系統優點

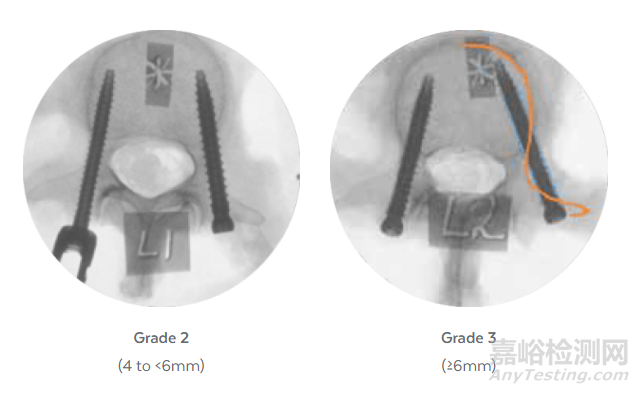

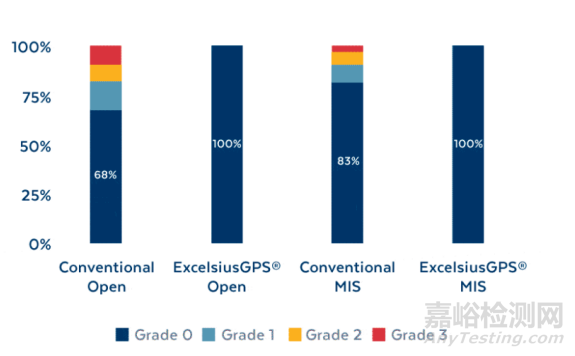

在一項評估椎弓根釘放置準確性，放置時間和輻射劑量的研究中，10名具有2~23年經驗的外科醫生在微創和常規開放式手術中使用ExcelsiusGPS®系統和傳統技術共放置了160枚椎弓根釘。
1.提供螺釘放置精度

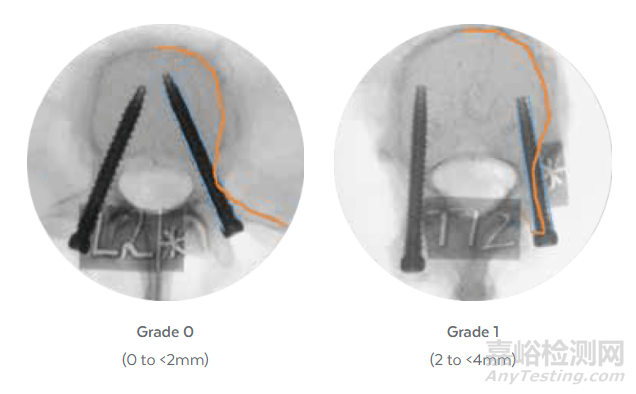

在研究中使用ExcelsiusGPS®系統放置的螺釘100%都是0級斷裂，即沒有任何椎弓根斷裂。
2.減少輻射暴露
在研究中使用ExcelsiusGPS®系統沒有任何傳統微創手術固有的輻射暴露。
3.提高微創手術效率
ExcelsiusGPS®系統與傳統微創技術相比減少了整體手術時間。
ExcelsiusGPS®機器人導航系統顯著縮短了脊柱椎弓根釘放置的時間，平均每個螺釘用時3.6分鐘，而傳統的微創手術平均每個螺釘放置時間7.7分鐘。
2022年5月，Globus Medical公司使用Excelsius GPS的手術機器人完成了其首次Excelsius 3D三合一成像的脊柱手術。這一突破使其骨科手術機器人可以進行立體定向顱骨手術，且ExcelsiusGPS® CranialSolutions顱骨解決方案是市場上唯一的透視到CT配準模式，可幫助外科醫生有效配準骨骼解剖結構。
7 、Lantern
OrthAlign公司
OrthAlign是一家總部位于美國的私營醫療設備公司，為骨科醫生提供先進的精密計算機輔助技術，旨在為關節置換患者提供更健康、更無痛的生活方式。
2021年11月，該公司推出了其最新技術 Lantern®，該技術建立在OrthAlign 的臨床成功基礎之上；它已成為該公司的旗艦產品。它為骨科醫生提供了最先進的設備，用于改善全膝關節和部分膝關節置換手術的結果。
Lantern®是一種直觀、手持式導航器械，用于全膝關節和部分膝關節手術，可實現精確、個性化的組件定位，旨在通過高效簡單的工作流程改善手術效果。
Lantern擁有強大的慣性傳感器,高分辨率LCD觸摸屏,Android操作系統,雙核ARM處理器,鋰離子電池,無線通信,磁性接口,并且重量極輕僅有196g。

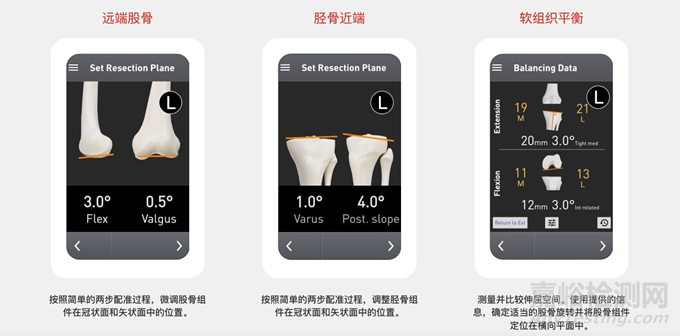

產品特點如下:
8、Pulse ™手術機器人系統
紐瓦索公司（NuVasive）
紐瓦索器材公司NuVasive創立于1997年，總部位于美國加州San Diego，是一家創新的醫療設備公司，致力于開發顛覆性的微創手術產品和類頸椎置換器械，用于保持脊柱頸部區域的運動。NuVasive 的產品包括用于手術計劃和監控的軟件系統、訪問儀器和可植入硬件。NuVasive 產品幫助治療的病癥包括：退行性椎間盤疾病、腰椎管狹窄、退行性脊椎滑脫、頸椎間盤退變、早發性脊柱側彎和肢體長度差異。
2023年8月28日，NuVasive因計劃出售給 Globus Medical（紐約證券交易所股票）收到納斯達克的退市通知。該交易于9月1日完成，NUVA退市。
2019年NuVasive公司推出了Pulse脊柱外科手術系統。該系統融合了多項技術，包括神經功能監測、全局排列、桿彎曲、減少成像放射量和導航等，以幫助外科醫生進行脊柱手術。

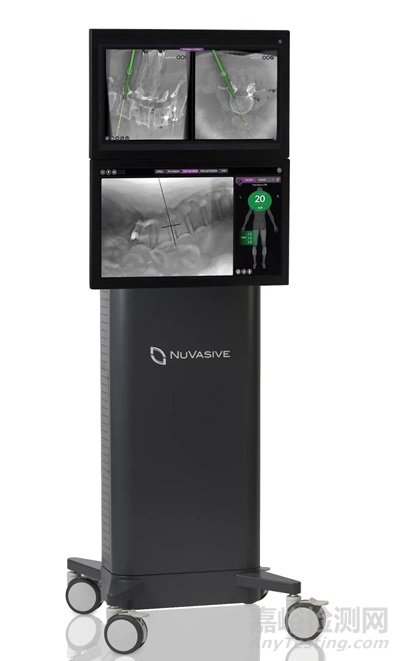

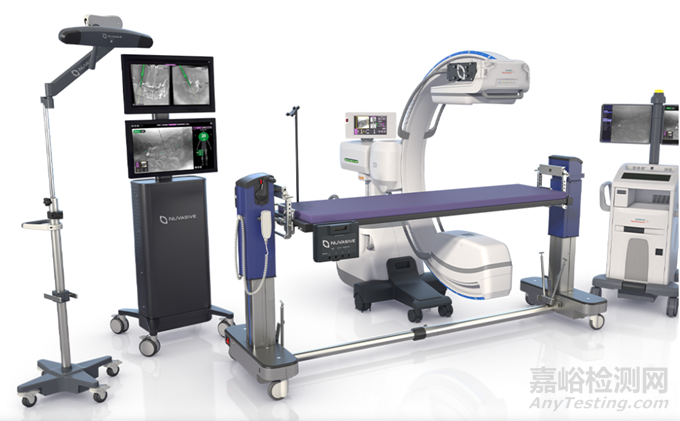

Pluse脊柱外科手術系統
這套系統可以在任何脊柱手術中發揮核心作用，提高手術的速度、準確度和效率。
有了這些相關模塊，Pulse的工作流程得到了完善，同時，可擴展的軟件體系還能兼容未來的機器人和其他升級功能。
1.2D/3D成像和導航：集新型攝像頭、陣列和工作流程技術于一身的影像傳輸功能，有助于提高手術室內的視野、易用性和手術效率。通過NuVasive公司與西門子醫療公司的“脊柱精準伙伴關系™”（Spine Precision Partnership™ ），Pulse采用了最新的CiosSpin 3D移動C型臂。
2.利用一體化全局排列®（iGA®）制定手術計劃：手術前計劃軟件，整合排列參數、植入集成、手術建模和其他工具，以幫助醫生在走進手術室之前制定可靠的手術計劃。一體化全局排列是市場上唯一一個能夠在手術過程中通過實時數據評估手術方法及其對脊柱排列所產生效果的系統。
3.神經功能監測：神經功能自動監測系統，具備標準設置和臨床驗證報警功能，可幫助降低易變性，并提高對神經信息的解讀速度。
4.LessRay®低輻射量智能成像系統：能夠進行低質量、低劑量成像，然后提高影像質量，使其達到傳統全劑量影像的水平。顯著降低手術室內的輻射暴露量，降幅可達標準熒光鏡檢查的80%。
5.Bendini®桿彎曲：脊柱桿彎曲技術，為患者量身定制脊柱桿，精準匹配植入物的位置，在無需離開手術室的情況下，利用計算機彎曲指令，加快脊柱桿的人工操作速度。
9、Tsolution
Think Surgical公司
THINK Surgical, Inc.創立于2007年，總部位于美國加州舊金山灣區（硅谷），是一家醫療設備公司，致力于開發、制造和銷售用于整形外科的有源機器人手術系統。THINK Surgical®, Inc.，是一家美國私有醫療設備和技術公司，開發，制造和銷售用于膝關節置換手術的主動機器人。公司的TSolution One® Total Knee Application（全膝關節應用程序）可以自動準備骨骼和關節表面，并支持一個多功能的開放式平臺，為外科醫生提供了使用各種植入物的靈活性。
TSolution One是全球唯一一款提供全自動植入物適配的骨科機器人。TSolution One不僅允許醫生為每個病人創建一個定制化的手術計劃，而且TSolution One的準確性和精確度還可以根據手術計劃為植入物的精確放置準備關節。此外，開放式植入物平臺使醫生可以自由選擇醫生認為對每個患者而言都是最佳選擇的植入物。
TSolution One Total Knee Application系統由TPLAN®（3D手術前計劃工作站）和TCAT®（主動機器人）組成，該機器人可以幫助外科醫生執行每個患者的個體術前計劃，并獲得一致的結果。這些進化技術正在推進全關節置換手術。
TPLAN 3D Planning Workstation允許外科醫生在一個虛擬環境中設計和準備患者獨特的關節置換計劃，使用可選擇的植入物選項。
TCAT Computer-Assisted Tool幫助外科醫生執行精確控制的術前計劃，自由切割骨頭，精確放置植入物。其他已上市的骨科機器人只是指導外科醫生。

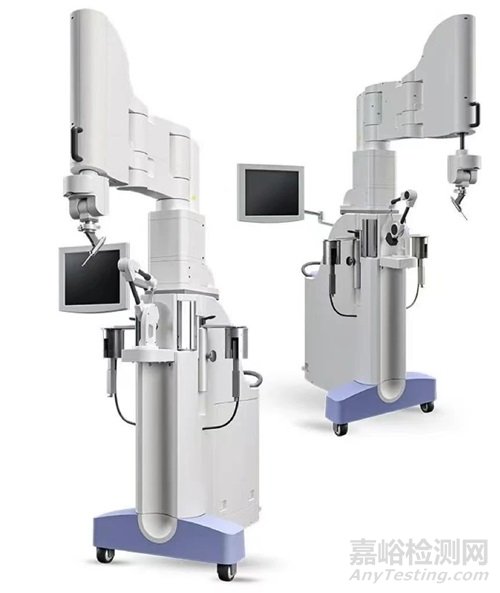

TSolution One
TSolution One演示
植入物選配：
手術操作：
TSolutionOne具有幾個獨特的優勢：個性化術前計劃；外科醫生通過開發的植入物庫，提前虛擬適配植入物；開放平臺手術平臺；超高精度：亞毫米尺寸精度；非光學技術。
10、SpineAssist/Renaissance
Mazor Robotics公司
Mazor Robotics創立于2000年，全稱Mazor Surgical Technologies Ltd.,2010年改為現用名，總部位于以色列Caesarea，是一家醫療機器人公司，連同其子公司，致力于在美國及國際上開發、生產和銷售用于支持骨科和神經外科領域的外科手術醫療器械。

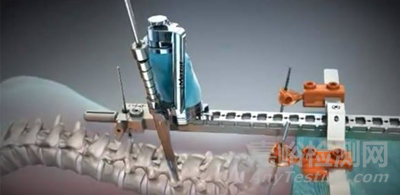

SpineAssist/Renaissance
SpineAssist®脊柱手術機器人（Mazor Robotics）是美國食品藥品監督管理局（FDA）在2004年批準的首款用于脊柱外科手術的機器人。SpineAssist系統屬于微型并聯機器人，它是基于術前CT的半主動式機器人系統，具有6個自由度的機械臂，可用于胸腰椎螺釘內固定術。SpineAssist可自動將其機械臂沿著預定的軌跡定位，然后由醫生按照指定的通道進行置釘?shù)炔僮鳌?/span>
Renaissance®是Mazor公司在2011年推出的第二代脊柱手術機器人，它在前一代機器人的基礎上做了部分優化。臨床研究顯示，使用Renaissance機器人輔助置入胸腰椎椎弓根螺釘中，螺釘位置可接受率為98.9%。
Renaissance主要應用于脊柱側彎矯形術、截骨矯形術等手術以及微創及經皮穿刺各種手術；對于復雜手術，不過分依賴解剖標志；同時手術機器人還可以用于病理活檢，引導穿刺針將大大較少輻射量，穿刺更加精準。
該機器人系統由計劃軟件、工作站和引導裝置三部分構成。
手術前，醫生團隊可以將患者資料傳輸?shù)接?jì)劃軟件中，病人的CT經掃描可在電腦上重建出3D的脊柱模型，醫生一目了然地從360度看到患者解剖結構和手術難點等，并由此最終制定出合理的手術方案。工作站可以將手術藍圖重建成虛擬模型，進行手術的預演和進行評估，并發布操作指令。引導裝置是可固定在患者脊柱上的小型六自由度并聯機構，其直徑50毫米，高80 mm，重量?jī)H為250g ，它可以幫助醫生準確找到手術點的位置，引導醫生準確進行手術。
11、 iBlock
OMNIlife公司
iBlock系統于2010年通過FDA認證用于全膝關節置換手術。該系統雖然是自動型手術機器人，但考慮到其工作方式，稱其為自動切割輔助機器人更為合適。
iBlock系統無需術前CT進行定位和注冊，但需要植入骨定位組件，同時借助關節表面解剖標志點完成注冊。該系統工作時，需要視切割部位固定在股骨或脛骨上，固定完成后切割輔助模塊會完成角度選擇；術者只需使用切割工具，在輔助模塊的精準限制下分次完成關節表面塑形。該系統特殊的切割模式?jīng)Q定了其屬于封閉式系統，只能使用OMNI公司的APEX系列關節假體。
它的使用，使得膝關節置換手術中的股骨截骨精確性大為提高，整體手術時間，相當于是在醫生日常操作的基礎上增加了15%左右，不過這種機器人截骨裝置的問世時間還不太長，長期效果如何，還有待更多的臨床證據驗證。

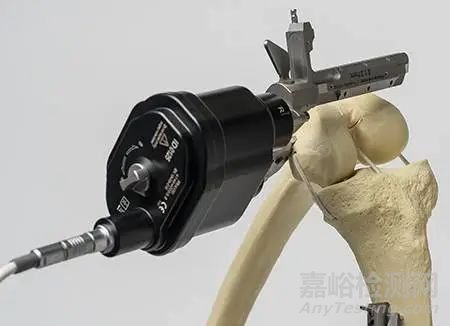

iBlock智能截骨模塊
該系統的臨床應用報告相對較少。曾有早期的尸體實驗證實，由于其獨特的切割模式，使用iBlock模塊完成的骨切割較傳統導航手段精度更高。
參考：中國骨與關節外科雜志、智慧醫械、器械之家、Bone打聽、動脈網、MedRobot、MEDTF、創庫學堂、各大產品官網。
