摘要：針對常規超疏水涂層制備工藝繁瑣等問題，以介孔SiO2納米顆粒（MCM-41）為填料和載體，聚二甲基硅氧烷（PDMS）為低表面能改性劑，環氧樹脂及其固化劑為成膜物，采用噴涂法制備了超疏水涂層。通過場發射掃描電子顯微鏡、共聚焦顯微鏡、接觸角測量?jī)x、拉伸試驗機對其表面形貌、結構、疏水性及附著力進行表征。重點考察了PDMS改性的MCM-41（MCM-41/PDMS）和樹脂基體質量比對涂層性能的影響。結果表明：當MCM-41/PDMS質量分?jǐn)?shù)為55%，可以得到涂層疏水性（接觸角150°，滾動角9°）和附著力（7.33 MPa）的最佳匹配，涂層經過膠帶剝離300次和磨損150周期后，水接觸角仍大于150°。
關鍵詞：超疏水涂層；附著力；介孔SiO2納米顆粒；聚二甲基硅氧烷；環氧樹脂
由于超疏水涂層表現出優異的特點如防冰性、耐油水分離性、防霧性、自清潔性、防污性、減阻性等，從而受到了研究者們的廣泛關注。制備超疏水涂層的方案主要有2種：（1）對疏水表面進行粗糙化處理；（2）引入低表面能材料對粗糙表面進行疏水改性。
采用方案（1）對疏水表面進行粗糙化處理的方法有：靜電紡絲法、化學氣相沉積法（CVD）、等離子刻蝕、溶膠-凝膠法、光刻法等。然而，以上方法存在如設備成本昂貴、工藝復雜、對操作技術要求較高等缺點。
為了克服上述問題，研究者們通常采用方案（2）即引入低表面能材料對粗糙表面進行疏水改性，通常采用化學改性如接枝的方法引入有機硅或有機氟官能團，使其與二氧化硅納米顆粒（SiO2 NPs）通過化學鍵進行結合，得到具有疏水功能的SiO2 NPs，隨后通過樹脂基體、化學吸附或物理吸附使功能化的SiO2 NPs與基體牢牢結合形成超疏水涂層。Tian等通過引入1H，1H，2H，2H-全氟十二烷基三乙氧基硅烷（PFDTES）對SiO2 NPs進行改性，通過官能團接枝實現化學結合，但是此方法引入了氟化官能團，可能會對環境造成污染，且采用了較為復雜的化學接枝方法，制備工藝較為繁瑣。Sun等采用兩步法對SiO2 NPs進行疏水改性，首先用乙烯基三乙氧基硅烷（VTEOS）對SiO2 NPs進行改性，隨后使硅烷改性的SiO2 NPs和苯乙烯（St）進行反應，使St上的一些疏水官能團接枝到SiO2 NPs顆粒上實現疏水改性。然而，此方法較為繁瑣（需要兩步改性），不適合批量生產及大規模應用。Seyfi等采用了簡單的噴涂法制備了彈性聚氨酯（TPU）/改性的SiO2 NPs超疏水涂層，但是也引入了較為復雜的接枝方法，所制備的涂層力學性能較差且需要高溫固化，對能源形成了浪費。Wang 等設計了一種改善超疏水涂層耐磨性的方案，通過引入硅氧烷單體將SiO2 NPs進行包覆，形成復雜網狀顆粒結構實現對SiO2 NPs的疏水化改性，之后將其與聚甲基氫硅氧烷（PMHS）混合制備超疏水涂層，該涂層可以耐150周期的磨損試驗和500次膠帶剝離試驗。然而此方法依然采用了接枝的方法對SiO2 NPs進行改性，且需要高溫固化。通過上述研究可以看出，普通的SiO2（無孔SiO2）的改性方法僅限于化學接枝法。
基于無孔SiO2改性的局限性，本研究引入了介孔SiO2納米顆粒（MCM-41）。MCM-41具有比表面積大（900 m2/g）、內部多孔結構（孔徑2~20 nm）的特點，在催化劑載體、生命醫學、載藥等方面已得到應用，但在超疏水方面鮮有應用。
本研究提出了一個簡單易行且可大規模應用的制備超疏水涂層的方法：首先，利用MCM-41內部多孔結構、極大的比表面積（>900 m2/g）及強吸附性等特點，采用真空負壓法將低表面能的PDMS載入MCM-41中，制得疏水改性的MCM-41（MCM-41/PDMS）；隨后，使用共混法將MCM-41/PDMS、環氧樹脂、固化劑和稀釋劑進行混合制得超疏水涂料；最后，采用簡單的噴涂法將涂料噴涂在基底表面形成環氧/聚二甲基硅氧烷/MCM-41超疏水涂層。此外，通過調整MCM-41/PDMS和環氧樹脂的配比，得到了的疏水性和附著力的最佳平衡，并對該配方下的超疏水涂層進行機械耐久性測試如耐膠帶剝離測試和耐磨性測試。
1、 實驗部分
1. 1 主要原料和儀器
無水乙醇、乙酸乙酯、丙酮：分析純，天津市福晨化學試劑廠；環氧樹脂（E44）：分析純，西安樹脂廠；1#固化劑、2#固化劑：實驗室自制；介孔SiO2 納米顆粒（MCM-41）：粒徑180~250 nm，南京吉倉納米材料廠；聚二甲基硅氧烷（PDMS）：黏度0.1 Pa·s，青島豐虹。
渦旋儀：XH-C，佛山南北潮電子商務有限公司；離心機：TG16，上海盧湘儀離心機儀器有限公司；噴槍：W-71G，臺灣明麗自動噴漆槍廠；水簾柜：1 m×2 m×2 m（定制），上海榮安土木機械設備有限公司；噴砂機：JCK-1212A，東莞吉川科技有限公司；空氣壓縮機：KB-30A，上海康達可爾有限公司；傅立葉變換紅外光譜儀：VER-TEX 70，Bruker；場發射掃描電子顯微鏡（FE SEM）：FEI NOVA 600，F(xiàn)EI；掃描電子顯微鏡（SEM）：Vega3 SHB，Tescan；真實色共聚焦顯微鏡：OPTELICS C130，Lasertec；透射電子顯微鏡（TEM）：F30，Thermo Fisher；比表面積分析儀（BET）：ASAP2460，Micromeritics；接觸角測試儀：JC2000C1，上海方瑞公司；拉伸試驗機（TTM）：ROMULUS，QuadGroup有限公司。
1. 2 介孔SiO2疏水改性
將12.5 mL PDMS加入50 mL的離心管中，之后加入1.25 g MCM-41，再加入12.5 mL PDMS，隨后將其放入真空干燥箱中抽真空2 h，真空度為0.09 MPa。當PDMS 完全載入MCM-41 后，將裝有PDMS 及MCM-41 的離心管放入離心機中，以10 000 r/min 的速度離心5 min，然后去除多余的PDMS 清液保留沉淀物。接下來在離心管中加入25 mL乙酸乙酯和無水乙醇的混合溶液（乙酸乙酯和無水乙醇體積比為6∶4），將離心管放置在渦旋儀上，設定渦旋速度為4 000 r/min，待溶液分散后停止渦旋，放入離心機中以8 000 r/min的速度離心5 min，離心完成后倒掉清液，保留沉淀物，最后放入真空干燥箱40 ℃干燥15 h，得到聚二甲基硅氧烷疏水改性的MCM-41（MCM-41/PDMS）。
1. 3 超疏水涂料的制備

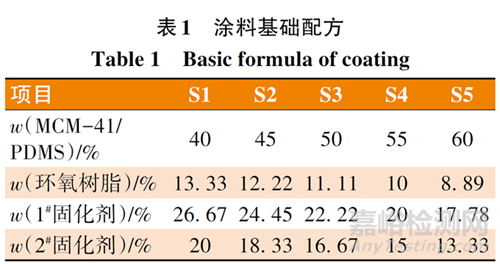

按照表1配方稱取MCM-41/PDMS、環氧樹脂、1#固化劑和2#固化劑于燒杯中，加入占配方總質量90%的丙酮作稀釋劑，用玻璃棒攪拌均勻后在均質分散機中分散10 min（轉速為20 000 r/min）制得超疏水涂料。
1. 4 超疏水涂層的制備
用玻璃纖維板（0.5 mm×40 mm×40 mm）作為基底材料，首先用240#砂紙打磨增加粗糙度以增加基底與環氧樹脂之間的附著力，之后用超聲清洗機清洗10 min，下一步將制得的涂料用噴槍直接噴涂在玻璃纖維板上，噴涂工藝參數：噴涂距離200 mm、噴涂壓力0.74 MPa、噴涂角度90°、噴涂次數2次、噴涂厚度約200 μm。最后涂層在室溫環境下固化12 h。
1. 5 測試和表征
MCM-41的微觀形貌采用透射電子顯微鏡和場發射掃描電子顯微鏡表征；MCM-41/PDMS和超疏水涂層的微觀形貌通過掃描電子顯微鏡表征；超疏水涂層的粗糙度通過共聚焦顯微鏡表征。
MCM-41、PDMS 和MCM-41/PDMS 的化學成分通過紅外光譜儀及配套的衰減全反射（ATR）附件表征，掃描范圍400~4 000 cm-1；通過比表面積分析儀在相對壓力（P/P0）0.05~0.35下得到比表面積（BET）曲線及MCM-41孔徑等溫分布曲線。
涂層表面的水接觸角（CA）和滾動角（SA）通過接觸角測試儀在室溫下進行測量。根據標準ASTMC633-01（2001），采用拉伸試驗機測試涂層的附著力。膠帶剝離測試根據ASTM D3359-09ε2（2010）進行。磨損試驗根據參考文獻[20]進行。
2、 結果與討論
2. 1 原材料及疏水改性分析

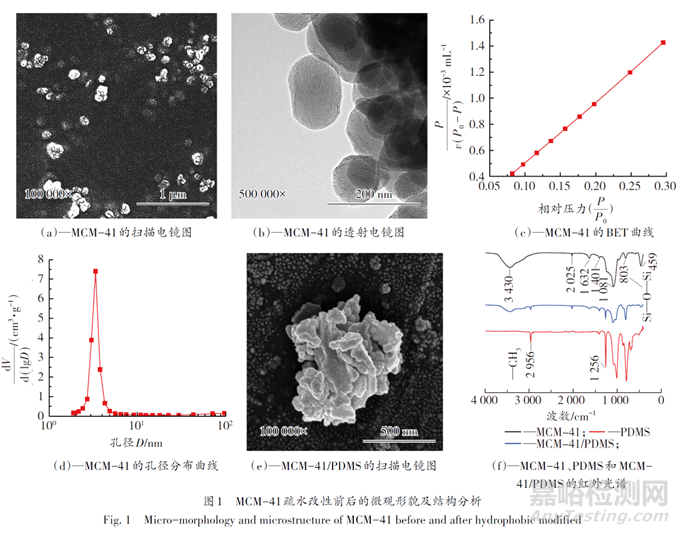

圖1為MCM-41疏水改性前后的電鏡圖、比表面積、孔徑分布曲線和紅外光譜。
從圖1（a）可以看出，介孔SiO2（MCM-41）顆粒較細，形狀近似球形，粒徑在180~250 nm，顆粒分布均勻，表面能較高，有少量團聚；從圖1（b）的TEM圖中可以看出其內部有周期性規則排列的孔道。
圖1（c）為MCM-41的BET圖，BET吸附等溫?zé)岱匠虧M足Langmuir吸附等溫式，由式（1）得到。
單分子層飽和吸附量vm的數值由比表面積分析儀測得的N2吸脫附曲線的數據得到，最終得到比表面積值為9.21×102 m2/g。
圖1（d）為孔徑分布曲線，根據Barrett-Joiner-Halenda（BJH）方法求得孔體積（孔容）V，之后對孔徑D取對數，對孔容V和D的對數進行微分即dV/d（lgD）作為縱坐標，孔徑D作為橫坐標，通過擬合得到孔徑分布曲線。從圖中可以看出，孔徑集中在2~7 nm，在3.5 nm處出現峰值，根據擬合得到平均孔徑為4 nm。證明所購買的MCM-41具有極大的比表面積及強吸附性，表明該MCM-41是優異的介孔材料，具有很強的吸附PDMS的特性，并且內部多孔結構構成“骨架”將PDMS鎖在內部，防止其流失，因此MCM-41可以用作良好的超疏水涂層的填料。
從圖1（e）疏水改性后的MCM-41（MCM-41/PDMS）的SEM圖中可以看出，由于PDMS的黏性，許多顆粒團聚在一起形成微-納米分級結構，而改性前的MCM-41幾乎沒有微-納米分級結構。這樣的微-納米分級結構是形成超疏水的一個必要條件。
從圖1（f）MCM-41、PDMS和MCM-41/PDMS的紅外光譜可以看出，MCM-41在3 430 cm-1、1 632 cm-1、1 081 cm-1和803 cm-1附近分別出現了反對稱—OH伸縮振動峰、H—OH 彎曲振動峰、Si—OH 的伸縮振動峰和Si—O—Si 的特征峰；PDMS 主要在2 956 cm-1、1 401 cm-1、1 256 cm-1和803 cm-1附近分別出現了—CH3的特征峰、C—O的伸縮振動峰、—CH3的變形振動峰和Si—O—Si 的特征峰；MCM-41/PDMS 剛好含有MCM-41和PDMS的特征峰，且沒有新峰出現，說明PDMS成功載入MCM-41中，且沒有發生化學反應。

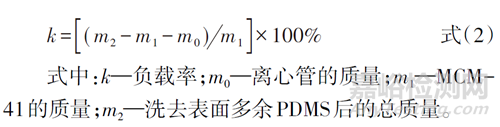

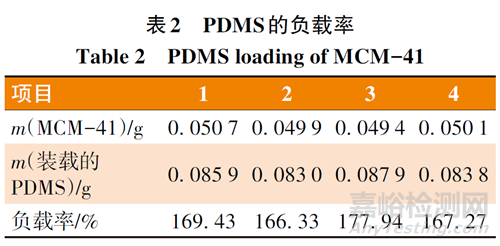

表2為PDMS在MCM-41中的負載率，為了防止一次實驗的偶然性導致的誤差，本實驗做4輪相同條件下裝載PDMS的工藝試驗驗證。MCM-41對PDMS的負載率按式（2）計算。
表2結果表明，MCM-41裝載PDMS的負載率集中在166%~178%，該結果充分說明MCM-41對PDMS的吸附能力較強。
2. 2 涂層表面形貌、疏水性及疏水機理

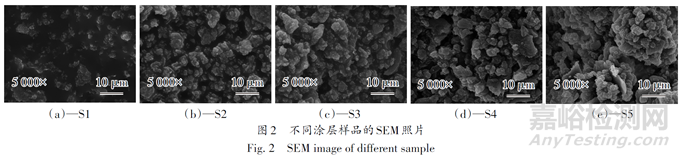

圖2為不同配方所制備的涂層的SEM照片。
從圖2可以看出，隨著MCM-41/PDMS含量的增加，涂層的表面粗糙度增加，微-納米結構分布越來越明顯。從圖2（d）、（e）可以看出，S4和S5樣品表面出現了微-納米結構，表面均勻地分布著大約12 μm的微米結構及一些亞微米結構（約600 nm）的褶皺和納米結構（約90 nm）的乳突。該結構使涂層表面可以有效地捕捉不同等級的微-納米結構中所形成的足夠的空氣，從而使得涂層具有優異的疏水性能。
盡管在圖2（b）、（c）中也可以觀察到和圖2（d）、（e）類似的結構，但是由于親水樹脂的含量較高，樹脂完全包覆了疏水的MCM-41/PDMS，且填充在微-納結構的空隙中導致涂層的疏水性消失。從圖2（a）中看出，由于樹脂含量太高，幾乎看不到微-納結構，其結構幾乎被樹脂包覆，導致涂層表面聚集了大量的親水基團，造成疏水性較差。

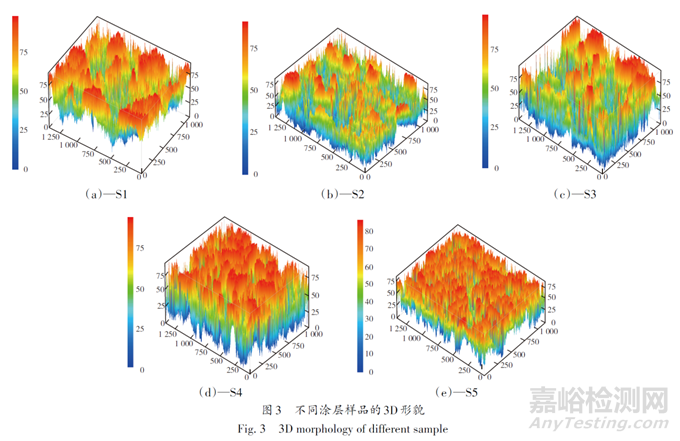

為了進一步探究涂層表面的粗糙度，用共聚焦顯微鏡來表征涂層表面的三維形貌，結果如圖3所示。
從圖3（a）~（c）明顯可以看出，在S1、S2和S3的樣品中粗糙度分布不均勻，因?yàn)镸CM-41/PDMS沒有完全覆蓋表面，大部分的MCM-41/PDMS被親水的樹脂基體所包覆。此外，根據圖3（d）、（e），S4和S5樣品表面完全被MCM-41/PDMS所覆蓋，提供了一個均勻的粗糙表面，這是形成超疏水表面的一個首要條件。同時，S4 和S5 的平均粗糙度（Ra）分別為22.55 μm 和27.58 μm，二者粗糙度較高，更利于形成超疏水表面。

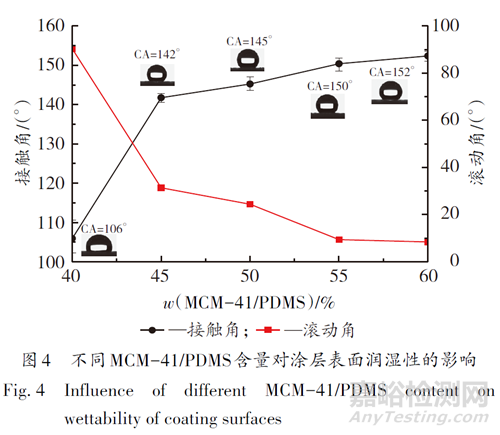

圖4 為不同MCM-41/PDMS 含量的涂層表面的接觸角（CA）和滾動角（SA）。

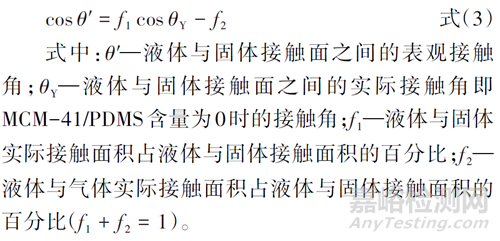

從圖4可以看出，隨著MCM-41/PDMS含量的增加，CA增大，SA減小。當MCM-41/PDMS含量增加到55%時，CA=150°，SA=9°，形成一個超疏水表面。當MCM-41/PDMS含量增加到60%時，得到最大的接觸角152°和最小的滾動角8°。其CA和SA的變化規律一方面可以通過微觀形貌和表面粗糙度解釋，另一方面可以通過Wenzel 和Cassie-Baxter 模型進行解釋，如式（3）所示。
針對樣品S4和S5，由測試結果可知水滴的θ´分別為150°和152°，θY 是一定值為84. 60°，將這些數據代入式（3）中計算得到f2 的值分別為0.88和0.89，所以水滴與MCM-41/PDMS含量為55%和60%的超疏水涂層表面接觸時，水滴與空氣接觸面積占水滴接觸涂層總面積的88%和89%，空氣占比較大，接觸角很大且很容易滾動（滾動角很?。砻嫘纬蒀assie-Baxter狀態。
2. 3 附著力

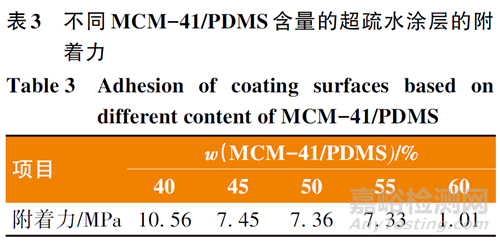

表3 為不同含量的MCM-41/PDMS 所制備的涂層的附著力。
從圖4和表3中可以看出，涂層的疏水性和附著力是矛盾的。造成這一現象的原因有：首先，MCM-41/PDMS的低表面能和微-納結構在涂層表面有效地積累，提高了其疏水性；其次，具有親水性的樹脂基體含量下降，削弱了MCM-41/PDMS和基體之間的連接，在涂層表面造成一個巨大的孔隙，從而導致附著力的下降。MCM-41/PDMS 含量的增加對于超疏水涂層的附著力和均勻性起到消極作用。如S5樣品的附著力很差，只有1.01 MPa，很容易從表面剝離。而S4樣品的附著力和疏水性得到一個良好的平衡，盡管它的接觸角低于S5樣品，但是它的附著力達到7.33 MPa，大多數研究的超疏水涂層均難以達到這一效果。因此，用S4樣品的配方所制備的超疏水涂層具有一定的實用性。
2. 4 涂層耐膠帶剝離性能及耐磨性
盡管引入微-納結構可以有效提高涂層疏水性，但是涂層的耐膠帶剝離性能及耐磨性仍然存在挑戰，因?yàn)闀?huì)有部分微-納結構的顆粒從樹脂基體中脫落從而降低其疏水性。本研究采用S4樣品進行膠帶剝離測試和耐磨性測試。膠帶剝離測試結果如圖5~圖7所示。

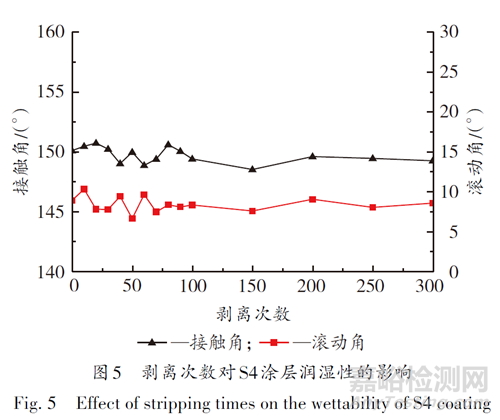

從圖5可以看出，S4樣品在經過300次3M膠帶剝離測試后仍然保持超疏水性。接觸角幾乎沒有變化，穩定在150°左右，滾動角在0~90次剝離試驗時在10°附近輕微變動（總體不超過10°），之后基本保持在10°左右。

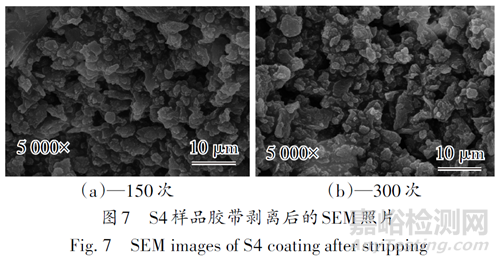

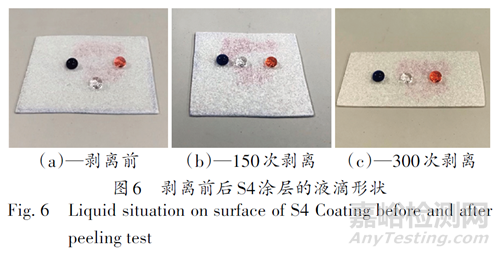

從圖6 中S4 涂層剝離前后液滴的狀態可以看出，當剝離150次和300次后，液滴依舊保持球形，其接觸角均為149°左右，滾動角分別為7.5°和9°。此外，從膠帶剝離150次和300次后的微觀形貌（圖7）可以看出，涂層主要結構沒有發生明顯變化，仍然保持粗糙表面，為Cassie-Baxter 狀態，并且捕捉了粗糙表面之間的空氣，在剝離后產生了許多納米乳突，對于提高疏水性十分有利。
耐磨試驗采用粒徑為1 000目的Al2O3砂紙，不同磨損周期下涂層的疏水性能變化如圖8~圖10所示。

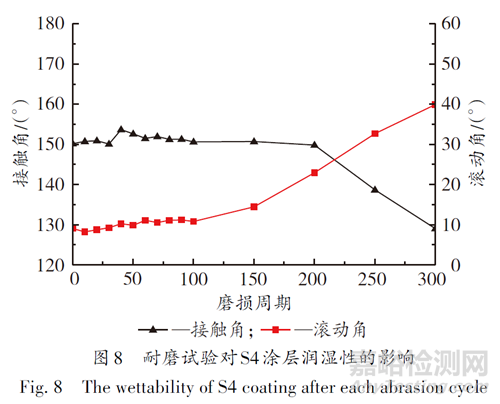

從圖8可以看出，涂層的接觸角和滾動角在磨損100周期后保持穩定，但是在150周期磨損后，接觸角下降，滾動角增加。在300周期之后涂層超疏水性消失，接觸角為129°，滾動角為40°。

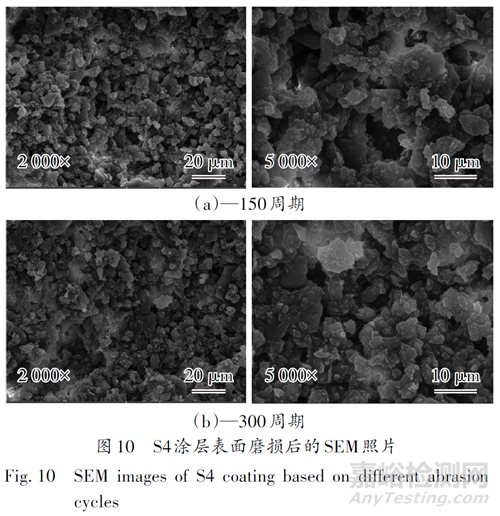

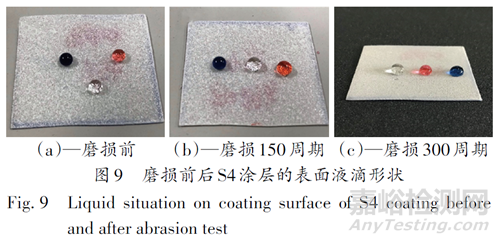

從圖9可以看出，在150周期磨損后，液滴仍然保持球形，但是到300周期后液滴變?yōu)榍蚬谛?。從圖10的SEM照片也可以看出，在150周期后，涂層表面仍然具有較高的粗糙度，這是疏水性保持的關鍵。然而，300周期磨損后，納米乳突減小，涂層表面某些區域變得較為平坦，使得涂層超疏水性喪失。
從上述研究結果可以看出，與其他超疏水涂層相比，環氧/聚二甲基硅氧烷/MCM-41 超疏水涂層具有良好的機械性能如較好的附著力、耐剝離性及耐磨性，其原因可以歸納為以下幾點：
（1）微-納米分級結構的粗糙度使得微米結構上的空穴可以包裹納米結構，在膠帶剝離及磨損試驗中對納米結構形成保護，防止其脫落。
（2）MCM-41/PDMS 覆蓋在涂層表面的基體上，環氧樹脂提供較多的羥基使得MCM-41/PDMS和基體結合更加牢固，使得其可以抵抗較為復雜的環境，適用于戶外作業及大規模生產。
（3）通過羥基使得MCM-41、具有低表面能的PDMS、環氧樹脂以及表面基體牢牢結合，對于制作和組合的穩定性具有重要的意義。
3、 結 語
通過簡單的噴涂法制備環氧/聚二甲基硅氧烷/MCM-41 超疏水涂層。通過調整MCM-41/PDMS和樹脂及固化劑的質量比得到疏水性和附著力的最佳平衡，當MCM-41/PDMS含量為55%時，得到疏水性（CA=150°，SA=9°）和附著力（7.33 MPa）的最佳平衡，從剝離測試和耐磨性測試可以看出制備的超疏水涂層在膠帶剝離300次和磨損150周期后仍然保持良好的疏水性，涂層附著力較好，能夠滿足使用要求，同時其機械耐久性也較好。同時本研究的制備方法簡單，有望適用于大規模生產。
