連續油管具有高強度、高韌性特點，廣泛應用于油田鉆井、酸化、排液、采油采氣等領域，且因其占地面積小、成本低、方便轉移等特點而發展迅速。連續油管使用過程中受拉伸-彎曲交變力的作用，因此對其原材料質量有著極高的要求。晶粒度是連續油管產品質量考核和交付的關鍵性能指標之一，隨著產品級別的升高,連續油管的組織形態變得復雜、晶粒變得細小且晶界不清,傳統的金相檢驗方法無法準確評定其晶粒尺寸。研究人員采用電子背散射衍射(EBSD)方法對不同級別的連續油管熱軋板材產品的晶粒尺寸進行表征，并將金相檢驗和EBSD分析技術相結合，該方法能夠滿足連續油管產品的晶粒度評定需求。
1、 試驗材料及方法
選用級別為CT70、CT80、CT90、CT110的連續油管熱軋板材產品，分別截取尺寸為10mm×15mm(長度×寬度)的試樣，對試樣縱截面進行粗磨、細磨、機械拋光、腐蝕等處理，然后將試樣置于光學顯微鏡下觀察，采用截點法評定試樣的晶粒度。為了更準確地測量晶粒尺寸，將連續油管級別較高的CT90試樣和CT110試樣磨制及拋光后，再用粒度為0.05μm 的硅膠懸浮溶液在振動拋光機上對其拋光3h，利用EBSD對試樣進行掃描，掃描步長為0.1μm，最后對獲得的數據進行晶粒尺寸分析。
2、 試驗結果與分析
2.1 顯微組織形貌
CT70、CT80、CT90、CT110試樣的顯微組織形貌如圖1~4所示。由圖1~4可知：隨著連續油管的級別逐漸升高，試樣的晶粒變得細?。籆T70試樣和CT80試樣的顯微組織為塊狀鐵素體+少量珠光體，其中鐵素體晶粒顯示較為完整，晶界輪廓清晰可見，可以依據GB/T 6394—2017 《金屬平均晶粒度測定方法》對其進行晶粒度評定；CT90試樣和CT110試樣的顯微組織為塊狀鐵素體+粒狀貝氏體，晶粒尺寸較小且晶界不清晰，常規的金相檢驗方法已無法準確評定其晶粒度。
2.2 截點法評定晶粒度

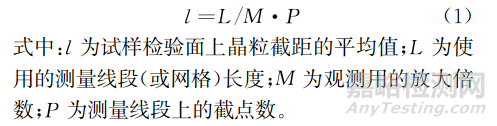

依據GB/T6394—2017標準中規定的截點法對CT70試樣和CT80試樣進行晶粒度評定，計算方法如式(1)所示。
晶粒度級別G的計算方法如式(2)所示。
CT70試樣的晶粒度評定結果如圖5所示，經人工確認截點及軟件統計，CT70試樣的平均截距為4.69μm，晶粒度級別為12.18級。采用相同的方法對CT80試樣進行晶粒度評定，可得 CT80試樣的平均截距為3.51μm，晶粒度級別為13.02級。
2.3 EBSD法評定晶粒度
依據GB/T 36165—2018《金屬平均晶粒度的測定 電子背散射衍射(EBSD)法》中規定的平均等積圓直徑法對試樣進行晶粒度評定，晶粒度級別G的計算方法如式(3)所示。
對CT90試樣和CT110試樣進行 EBSD面掃描，結果如圖6~7所示。

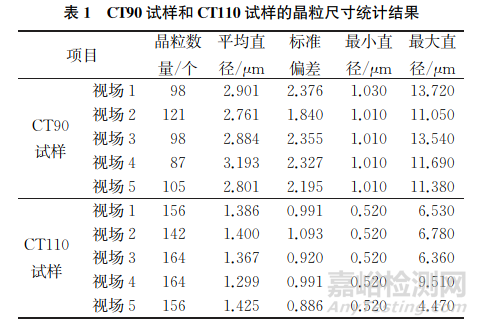

對CT90試樣進行5個視場的 EBSD面掃描及降噪處理，共統計分析晶粒數量509個，對CT110試樣進行5個視場的EBSD面掃描及降噪處理，共統計分析晶粒數量782個，CT90試樣和CT110試樣的晶粒尺寸統計結果如表1所示。由表1可知：
CT90試樣的平均晶粒等積圓直徑為2.89μm，晶粒度級別為13.90級；CT110試樣的平均晶粒等積圓直徑為1.37μm，晶粒度級別為16.06級。
3、 結論
隨著連續油管產品級別的升高，其顯微組織由塊狀鐵素體變?yōu)榱钬愂象w，試樣的晶粒尺寸變得細小，針對級別較高的連續油管產品，傳統的金相檢驗方法得到的晶界不清晰。
采用金相檢驗法和EBSD技術相結合的方法，測得級別為CT70、CT80、CT90、CT110連續油管的晶粒度分別約為12.0，13.0，14.0，16.0級。采用EBSD法測量高級別連續油管產品的晶粒尺寸更加準確,且可以得到細小晶粒的平均直徑、最小直徑、最大直徑等詳細數據。
作者：楊艷龍，周志超，趙乃勝，武甲，羅藝
單位：北京首鋼股份有限公司
來源：《理化檢驗-物理分冊》2023年第11期
