當進行電流檢測時，通常設計人員會首先考慮利用專用電阻來完成設計，不過有時候，也會考慮利用PCB跡線來進行電流檢測。
電流檢測電阻通常被稱為電流分流器，可以用來準確檢測負載中的電流。這些分流電阻與負載串聯，電阻上產生的電壓與流過它的電流成正比。但在大電流應用中，檢測電阻的體積通常將會很大，并以發熱的形式耗散大量功率。在這些設計場景中，利用印刷電路板上現成的覆銅跡線來檢測電流，可能是一種不錯的解決方案。
不過，采用銅跡線作為分流器，也還面臨著其他一些問題，最顯著的為如下幾個：
低電阻率
銅的電阻率非常低，這意味著要么是采集的檢測信號電壓非常小，需要相對高難度的放大處理;要么是需要較長長度的覆銅跡線來實現既定的電阻值，從而需要占用較大的PCB面積，導致成本增加。
容差限制
當利用銅跡線進行電流檢測時，跡線的PCB面積還受到電阻容差的影響。雖然窄銅跡線的電阻率較高，利用窄跡線可以減短跡線長度，進而也會減小PCB占位面積，但印刷電路板跡線的蝕刻公差限定了最小跡線寬度，通常被限定為0.015～0.025英寸。
高溫度系數
另一個困難是銅的溫度系數，該值為0.39%/℃。這意味著溫度每上升50℃，給定電流下的壓降將增加20%。還要注意的是，尺寸公差會直接影響電阻的阻值。通常，印刷電路板蝕刻工藝的邊緣控制能力，確定了可接受的最小寬度。
精確的銅跡線電流檢測
本文所討論的解決溫度系數問題的方法，借鑒了芯片電路設計技術，即利用幾何比值來確定電路增益，而不是采用絕對值。即便是采用這種方法，也并非毫無困難。因?yàn)閴航捣浅５?，通常都?0mV以下。幸運的是，現代零漂移(自動歸零或斬波)運算放大器，為解決低壓降問題提供了成熟的解決方案。下面將會看到，在實現初始精度方面，仍然存在一些限制，不過一旦經過校準，這種方法就會非常精確。
本文設計思路是創建兩個具有幾何關系的電阻，該幾何關系將確定所需增益。例如，考慮一個大電流路徑(稱為RSHUNT)，其(歸一化)尺寸如下：L (長)=1，W (寬)=10。而增益設置元件(稱為RGcreate)則采用另一種圖形，即L=10，W=1。這樣得出的尺寸比、進而得到的電阻比為100：1。由于增益電阻的作用是對大電流RSHUNT路徑進行溫度補償，因此其位置應對稱，并靠近RSHUNT元件。

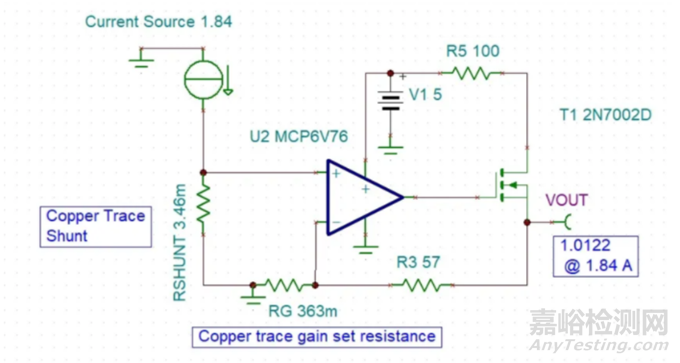

圖1所示的簡化原理圖，為初步測試上述概念所用的基本電路。運算放大器驅動MOSFET，并通過增益電阻提供所需的反饋電流，電壓輸出與測量電流成正比。這是一個專為“低側檢測”設計的基本電路，其中電流分流器的一個端子接地，放大器輸出參考點為地。
圖1：用于低側電流檢測的基本電路，采用了帶溫補的PCB銅跡線分流方案。本文圖片來源：微芯科技
請注意，該電路要求運算放大器具有類似于零漂移放大器那樣的超低輸入偏移。
在圖1的簡化原理圖中還可以看到，流過R3和RG的電流始終是輸入電流及RSHUNT與RG電阻之比值的函數。對于RSHUNT和RG的實際值，其實只有一個要求，就是其總值的選擇需確保流經的電流不超過MOSFET T1中的電流限值。而RSHUNT和RG的比值，可通過以下公式確定：
IT1=IIN(RSHUNT/RG)
該電流公式設定了一個比率，輸出電流是輸入電流的一部分，并與幾何比率成正比。R3上的電壓用作輸出，可通過增益調節將其調整至所需值。在一個電路板布局實例中，繪制出了低側電流檢測電路的RSHUNT和RG，具體如圖2和圖3所示。
圖2：期望的分流電阻和增益電阻跡線布線設計。

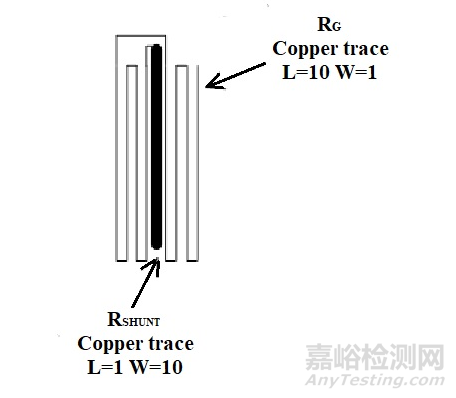

圖2所示為與電路板銅跡線增益電阻和銅跡線分流電阻比例相匹配的布線方案圖，該方案可最大限度地減小初始誤差和溫度影響。電阻的布局充分利用了比例和交叉圖案方法。
圖3：測試電路板特寫示意圖。

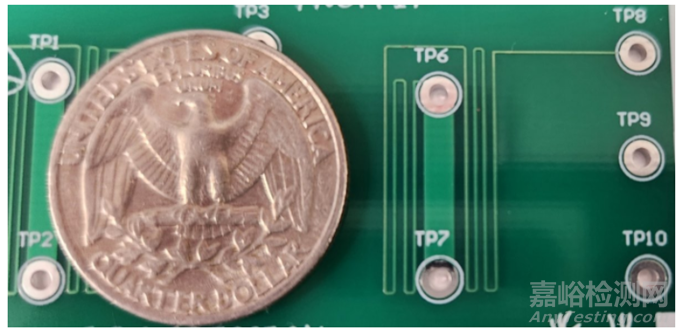

圖3中的25美分硬幣，是用來比擬電路板實際尺寸的。從TP6到TP7的跡線就是分流電阻RSHUNT，而從TP6到TP8的跡線則是銅增益電阻RG。被硬幣覆蓋的部分則是相同功能的拼版電路。
高側電流檢測實現
依據圖4所示眾所周知的“電流驅動電流檢測”電路，可構建高側檢測電路。
圖4：用于高側檢測的電流驅動型電流檢測電路示意圖。

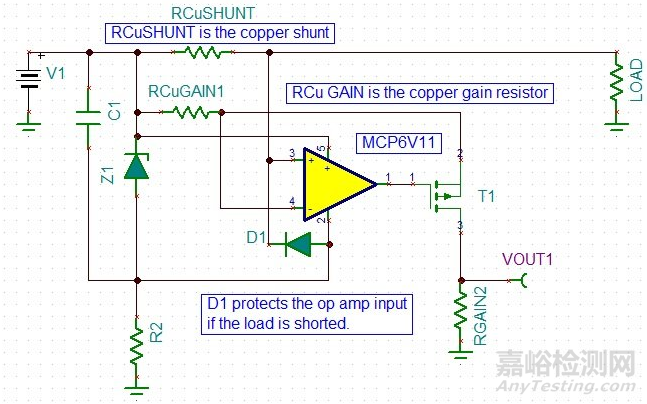

電流驅動電路很容易適應這種線路補償方法，其中的RCuSHUNT和RCuGAIN1都是PCB跡線。RG是一個傳統的電阻，用于設置所需的總增益電平。Z1是供運算放大器使用的軌到軌齊納穩壓器。D1在負載短路時提供輸入保護。輸出為：
VOUT=(IINRCuSHUNT/RCuGAIN)RGAIN
專用并聯電流檢測
當在PCB線路上實施電流檢測時，工程師很快就會發現人類發明電阻的原因。因?yàn)橐獙?shí)現精確的印刷電路跡線電流檢測，所需的PCB空間必然比分流器所需的電路板面積大得多。
請記住，放大器偏移量最好能夠限制到5～10µV之間，而良好的精度始于高于這一數量級的滿刻度電壓降。如果將所有因素都考慮在內，就會發現物理尺寸最小的解決方案將是專用的分流電阻方案。
圖5：利用電流檢測放大器的專用電流檢測電路。

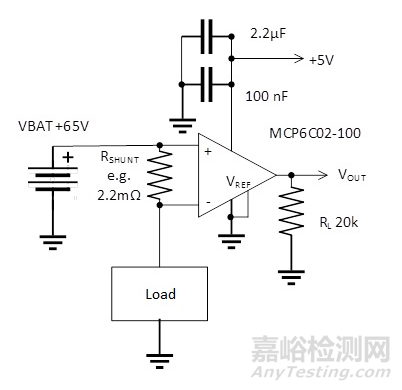

圖5所示電路說明了利用專用分流電阻和電流檢測放大器的簡便性。分流電阻具有精確的電阻值和較低的溫度系數?，F(xiàn)代的零漂低偏移電流檢測放大器，支持較低的分流壓降，提高了效率，并且由于分流功耗較小，從而能夠支持更小的分流電阻。無論是單向電路還是雙向電路，其實現也都變得相對比較容易。
