摘要：冰在固體表面的形成和覆蓋會導致交通運輸、航空航天、風力發電等領域嚴重的安全和經濟問題，研究新型功能防冰材料對這些領域穩定運行具有重要意義。本研究以聚苯乙烯片材為基材，通過原位聚合聚吡咯（PPY）的方法制備光熱涂層，再利用氟硅樹脂與二氧化硅（SiO2）顆粒混合制備超疏水涂層，旋涂在光熱涂層表面制備出光熱超疏水多功能防冰材料。在1 kW/m2太陽光強度照射下，制備材料表面溫度可升高至80 ℃ , 結合材料表面超疏水特性，保證水滴在光照條件下升溫后可以迅速離開表面。研究結果表明，該光熱超疏水防冰涂層是一種綜合性能優異的防冰材料。
關鍵詞：聚吡咯；光熱；超疏水；防冰涂層
參考文獻標準著錄格式：
梁鎮宇，張世忠， 張宏強，等. 聚吡咯光熱超疏水多功能防冰涂層的制備與性能研究[J]. 涂料工業, 2022, 52(4): 18-23.
LIANG Z Y,ZHANG S Z,ZHANG H Q, et al.Preparation and research of polypyrrole photothermal superhydrophobic multifunctional anti-icing coatings[J].Paint & Coatings Industry,2022, 52(4): 18-23.
DOI:10.12020/j.issn.0253-4312.2022.4.18
材料表面防/除冰問題已經成為全球性亟待解決的科學技術問題，因此研究可靠的防/除冰技術，已經成為一項重要且緊迫的課題，具有重要的意義。冰的形成和積累會導致車輛和飛機的機械故障；風力發電機、住宅和電線會出現結構性破壞，給人類生產生活造成極大影響。目前廣泛使用的除冰方法有主動除冰和被動除冰兩種。主動除冰包括機械除冰、化學溶劑除冰和電加熱除冰等，這些除冰方式往往消耗大量能源，而且需要特殊除冰設備設計，極大地限制了它們的實際應用；被動除冰主要包括延緩和抑制冰成核方式，如防冰水凝膠表面、防冰油凝膠表面、仿生防冰表面和超疏水表面等。雖然這些材料在特定環境與應用場景下都能表現出一定的防冰效果，但每種材料都有自身的局限性。
超疏水表面因其具有微納結構，可以在冷凝階段去除水滴以延緩冰成核并減少冰的積聚，但是微納結構會與冰形成機械互鎖結構，增加冰與材料表面黏附強度，使得冰很難在重力、風、振動的外力作用下去除。與此同時，如果用傳統的機械方法在超疏水表面除冰，由于物理接觸會對表面產生巨大沖擊，導致材料表面微納結構破壞，防冰功能衰減。余明明等以有機硅改性聚氨酯為基體，加入功能填料制備出防冰涂層，表現出良好的疏水性能和防冰性能。但該涂層制備工藝較為復雜，而且涂層沒有達到超疏水標準的要求。單一疏水表面在防冰過程中存在一定的局限性，因此非接觸式遠程照明方法顯然更加溫和持久。
太陽能作為一種前景廣闊的可再生清潔能源，可以為人類生產生活提供充足的能源，幫助人們逐步擺脫對化石能源的依賴。光熱材料具有較高的光熱轉換效率而且沒有化學污染，具有節能、環保等優點，在防冰材料領域逐漸受到關注。Liu等通過噴涂工藝構建了一種由氟化多壁碳納米管和聚氨酯組成的雙疏光熱涂層，光熱層產生的熱量可以通過傳導層傳遞到整個涂層表面，但被熱保護層限制傳遞到基底材料，而且在室外實驗中表現出良好的除冰效果。Zhang等受小麥葉片啟發，利用超快脈沖激光沉積技術制備了一種有效的光熱防冰/霜涂層，該涂層在低溫高濕條件下具有優異的水滴自去除特性和光熱轉換效率。而且該涂層可以在不同基底上制備，表現出良好的耐久性、通用性和基材適應性。然而，獲得一種廉價、易于制備且光熱效率高的理想光熱材料始終具有挑戰性?；诖耍疚牟捎煤唵蔚姆椒ㄔ谑惺劬郾揭蚁≒S）塑料片材上制備了光熱超疏水防冰涂層（PSHS），并對其防冰性能進行了研究?；牡倪x擇考慮到在日常生活中塑料制品大多數為聚苯乙烯材質，而且基材容易獲得且成本較低，這樣為PSHS涂層的實際應用奠定基礎。而且，制備該防冰涂層同時具備超疏水特性和較高的光熱轉換效率，彌補了單一性能帶來的不足，超疏水可以延緩結冰，降低結冰強度；同時，光熱效應可以加熱涂層，從而去除臨時形成的冰。防冰涂層的研究可為防冰高分子材料的制備與應用提供重要參考。
1 實驗部分
1.1 實驗原料
氟硅樹脂：GN-200，大金氟化工（中國）有限公司；多異氰酸酯固化劑：N3390，科思創；乙酸丁酯：北京化工廠；疏水納米SiO2顆粒：南京天行新材料有限公司；吡咯：SigmaAldrich；98%無水三氯化鐵：阿法埃莎化學有限公司。以上原料均為化學純。
1.2 實驗儀器與設備
砂磨分散一體機：BGD740/1，標格達精密儀器（廣州）有限公司；勻膠機：KW-4A，北京賽德凱斯電子有限公司；接觸角測量儀：JM2000DM，德國Kruss；冰黏附強度測試裝置：自制；太陽光模擬器：CEL-S500，北京中教金源科技有限公司；紅外成像相機：Tis-55，F(xiàn)luke；等離子處理設備：PDC-32G-2，HARRICK；高速攝像機：Mini UX50，成都光納科技有限公司；掃描電子顯微鏡：JSM-6700F，捷歐路（北京）科貿有限公司；UV-VIS-NIR分光光度計：Cary 7000，美國安捷倫。
1.3 防冰涂層的制備

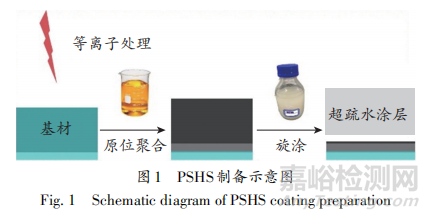

PSHS的制備工藝如圖 1所示。
1.3.1 光熱涂層的制備
首先采用原位聚合法制備光熱涂層。將聚苯乙烯（PS）片材，規格2 cm×2 cm，通過等離子表面處理設備（Plasma）進行預處理，放電功率為 150 W，處理時間 為300~600 s，誘導其表面產生羥基官能團。接著合成 聚吡咯溶液，取三氯化鐵 1.17 g，加入 200 mL去離子水中，待三氯化鐵完全溶解后，加入500 μL吡咯，攪拌 均勻。隨后將處理好的PS片材放入吡咯溶液中聚合，聚合時間分別取 2 h、4 h、6 h、8 h、10 h，樣品命名為 PS-2、PS-4、PS-6、PS-8、PS-10。
1.3.2 超疏水涂層的制備
取氟硅樹脂25 g、納米 SiO2顆粒25 g加入到 150g乙酸丁酯溶劑中，攪拌直至納米 SiO2 顆粒溶解，最后加入60 g玻璃微珠 ，采用研磨分散一體機以1 000 r/min轉速攪拌1.5 h，充分攪拌后過濾玻璃微珠，至此超疏水涂料A組分制備完成。將多異氰酸酯固化劑中加入乙酸丁酯溶劑，緩慢稀釋至固化劑含量50%（以乙酸丁酯的質量計）得到超疏水涂料B組分。
最后將A、B 組分按照n（—NCO）∶n（—OH）=1. 05∶1進行配制，充分攪拌混合均勻。通過旋涂的方式在光熱涂層表面制備超疏水涂層，旋轉速度為300 r/min，旋涂時間為 20 s。最后將旋涂完畢的樣品放置于70℃真空干燥箱中固化2 h，再在室溫下放置 1 d后進行表征和性能測試。
1.4 PSHS的性能測試
1.4.1 超疏水性
首先在室溫下通過接觸角和滾動角試驗測試涂層的超疏水性，每個樣品的接觸角和滾動角取至少3個測試點測試獲得。接下來采用高速攝像機對水滴在防冰涂層上的彈跳行為進行拍攝，用一次性注射器注射 6 μL水滴從垂直于超疏水表面 10 cm的高處滴落，高速攝像機分辨率設定為2 000幀/秒。
1.4.2 表面形貌
為觀察PSHS表面結構，采用掃描電子顯微鏡對PSHS進行表面微觀分析。
1.4.3 光熱性能
為測試 PSHS 的光熱性能，首先在 295~2 500 nm 的光譜范圍對不同厚度的PSHS進行透過率測試。接著利用太陽光模擬器對不同厚度 PSHS的光熱性能進行測試，利用紅外熱成像儀每間隔 10 s自動拍攝涂層照片，待涂層表面升溫達到最高值，關閉太陽光模擬器，待涂層表面溫度恢復至室溫。
1.4.4 延緩結冰時間
在室溫條件下，將空白 PS片材和涂覆 PSHS的 PS片材一同放置于-40℃的冷臺上，將相同體積的水滴在基材表面，打開太陽光模擬器，記錄此時間為t0；同時采用數碼相機記錄水滴開始凍結后的時間為t1，按式（1）計算水滴結冰時間。
1.4.5 冰黏附強度測試
采用自制的冰黏附測試平臺測試 PSHS的黏附強度。首先將PSHS樣板固定在控溫冷臺上，然后向置于涂層表面的管狀容器（內徑為1 cm）中注水，水位高度為 1 cm，在設定的溫度下凍結成冰并維持5h。期間向裝置外罩中通入高純氮氣避免空氣中的水蒸氣遇冷在PSHS表面結霜而對測試結果造成影響。最后通過控制移動平臺，使測力計以 500 μm/s 的速度，將樣品表面的管狀容器沿水平方向推動，直至管狀容器從樣品表面脫落，獲得的推力即為冰黏附力 F，再根據式（2）得到冰黏附強度。
式中：τ—冰黏附強度，kPa；F—冰黏附力，N；A—結冰試樣與涂層表面的表觀接觸面積，cm2。
為進一步研究PSHS的防冰適用的溫度范圍，試驗分別選取-10℃， -20℃， -30℃， -40℃的4個溫度條件進行冰黏附測試。
2 結果與討論
2.1 PSHS的超疏水性
PSHS超疏水性的測試結果如圖2所示。
圖 2（a）為放大10 000 倍下 PSHS 的 SEM照片。可以看出，制備的防冰涂層表面為明顯凸起且數量眾多的微納結構，每個凸起的結構都由納米粒子堆積而成，其尺寸在幾十納米到幾微米，通過掃描電鏡照片添加的比例尺可以測量出防冰涂層的厚度在 150~500 nm之間。由圖 2（b）可以看出，制備的防冰涂層靜態水接觸角為 154°,滾動角為 1°, 表明涂層具有優異的超疏水特性。當水滴撞擊到超疏水表面后 發生了彈跳行為，且是回縮完全反彈，如圖 2（c）所示。當超疏水表面的超疏水性非常穩定時，才會使其在水滴的沖擊力下仍能保持不浸潤的狀態，實現 水滴完全彈跳且沒有一點潤濕。由此可知，本研究中水滴完全彈跳行為說明了制備的防冰涂層具有穩定優異的超疏水特性。
2.2 PSHS的光熱性能

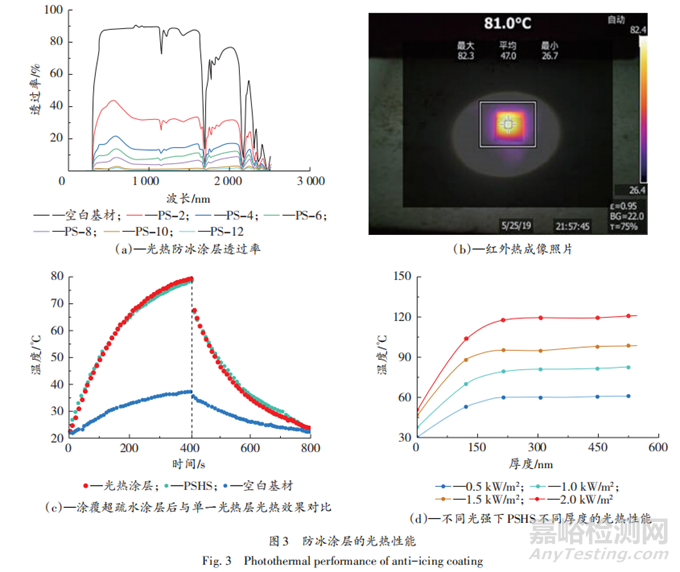

防冰涂層的光熱性能測試結果如圖3所示。
由圖 3（a）可以看出，隨著聚合時間的延長，PS- 2、PS-4、PS-6、PS-8 和 PS-10 樣品的透過率逐漸降低，這是由于聚合時間增加導致涂層變厚，使得透過率降低，其中可以清楚地看出PS-2涂層在200~ 1 750 nm波長范圍內透過率最大，可以達到40%左右。在相同的制備條件下，不同聚合時間的光熱涂層有著對應的透過率。如圖3（b）所示，通過紅外成像照片可以更直觀地觀測1 kW/m2光照強度下防冰涂層表面溫度。為了探究涂覆超疏水涂層對防冰涂層光熱性能的影響，對比了在1 kW/m2太陽光照強度下純光熱聚吡咯（PPy）涂層和PSHS的光熱性能。如圖3（c）所示，涂覆了超疏水涂層后并未對PSHS光熱性能產生影響，光照400 s時涂層表面最高溫度達到80℃,400 s后關閉光源，涂層在800 s恢復到室溫狀態。圖3（d）可以看出，厚度對PSHS光熱性能影響很小，隨著光照強度增強，涂層表面溫度隨之增高。由此可知，PSHS具有較好的光熱性能，在1 kW/m2光照強度下最高溫度可達80 ℃左右，是一種優異的光熱防冰材料。
2.3 PSHS的防冰性能
為研究PSHS的防冰性能，測試了涂層的延緩結冰時間、冰黏附強度以及光熱除冰性能。
2.3.1 PSHS延緩結冰時間
試驗溫度設定在-40℃, 在不同光照強度下涂層表面的結冰時間測試結果如圖4所示。
由圖4可知，在無光照時，涂層表面在 200 s完成凍結；隨著光照強度不斷增加，涂層表面結冰時間也隨之延長；當在1 kW/m2 光照強度下，水滴在 620 s完全凍結。相較于光滑表面，PSHS延緩結冰時間延長了3倍以上，這是由于防冰涂層具有良好的光熱效應，在太陽光照下，材料表面迅速升溫，而且涂層超疏水表面的微納結構，使該涂層表面存在的空氣層，水滴與涂層表面接觸面積顯著減小，從而降低兩者間的傳熱效率，延緩了結冰時間，使其具有雙重防冰性能。
2.3.2 PSHS光熱除霜性能
為了探究防冰涂層的光熱防冰性能實際應用效果，本研究將冷臺溫度降至-30℃, 并結合加濕器以及干冰來模擬結霜場景和效果，如圖5所示，
將防冰涂層（圖 5中黑色樣品）與空白樣品（圖 5中白色樣品）進行對比，明顯可以觀察到在1 kW/m2光照強度照射下防冰涂層隨著時間推移表面結霜會慢慢融化，而相比之下空白樣品表面沒有任何變化。由此可知，防冰涂層在光照下具有良好的防冰性能。
2.3.3 PSHS的冰黏附強度

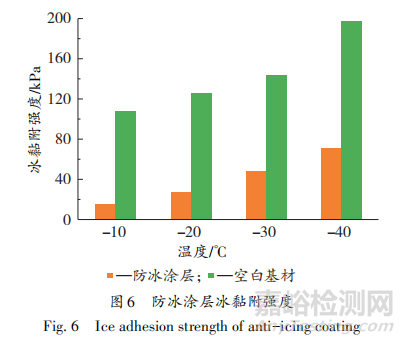

為探究防冰涂層表面防冰適用的溫度范圍，在1kW/m2 光照強度下，測試了不同溫度下防冰涂層的冰黏附強度，結果如圖6所示。
由圖6可知，隨著溫度的降低，涂層表面冰黏附強度逐漸增加，但防冰涂層表面的冰黏附強度比光滑PS基材表面的小，最大也僅為約70 kPa。因此，本試驗防冰適用溫度可以達到-40℃左右，基本可滿足實際防冰的需求。
3 結 語
本文以聚苯乙烯塑料為基材，通過簡單的原位聚合聚吡咯溶液的方法來制備光熱涂層，用氟硅樹脂與多異氰酸酯制備了聚氨酯基超疏水涂層，將二者結合制備出防冰涂層，并研究了其光熱防冰性能。
（1）制備的防冰涂層具有良好的超疏水性，其水接觸角為 154°, 滾動角為 1°。該涂層在 1 kW/m2 光照強度照射下表面溫度可從室溫上升至 80℃, 具有優異的光熱轉換性能。
（2）該涂層在-40℃的低溫環境、1 kW/m2光照強度照射下，延緩結冰時間是無涂層樣品的 3倍以上。在模擬實際結霜場景下，該防冰涂層在 1 kW/m2 光照 強度下也同樣能夠表現出良好的除霜性能。
（3）在-10~-40℃的溫度范圍內進行冰黏附強度測試，與無涂層樣品對比，防冰涂層冰黏附強度均小于 100 kPa，達到低冰黏附強度范疇。
