本案例自于ISPE Product Quality Lifecycle Implementation® (PQLI®) Guide Series，其中PQLI第二部分給出了一個小分子原料藥的案例，涉及Grignard反應、結晶、干燥三個單元操作，該案例較之前在注冊圈分享的基于QbD的2.3.S.2.6的申報案例更全面，更系統，更有實用價值。首先介紹第一個單元操作：Grignard（格氏）反應的開發。
一、前期工作
二、Grignard反應的先驗知識
三、Grignard反應的初步風險評估
四、Grignard反應工藝開發
五、關鍵工藝參數的風險降低
5.1工藝參數
5.2物料屬性
六、 Grignard反應設計空間
七、 Grignard反應工藝開發研究之后的風險評估
八、 為確定控制策略選項進行的工藝開發
8.1 控制策略1（前饋）
8.2 控制策略2（反饋）
九、 結論
一、前期工作
該原料藥PaQLInol用于簡單片劑直壓工藝，評估的潛在CQA及標準如下：
通過初始風險評估，明確應將注意力集中在Grignard反應、結晶、粒度降低和干燥步驟上。
簡單的流程描述如下："將起始物料酮前體A溶于無水THF中。以恒定的速度加入同樣在無水THF中的Grignard試劑，并與酮前體A反應生成粗品。非均相反應混合物在攪拌下懸浮，反應結束后通過過濾分離出粗品。濕濾餅可直接用于下一步驟。

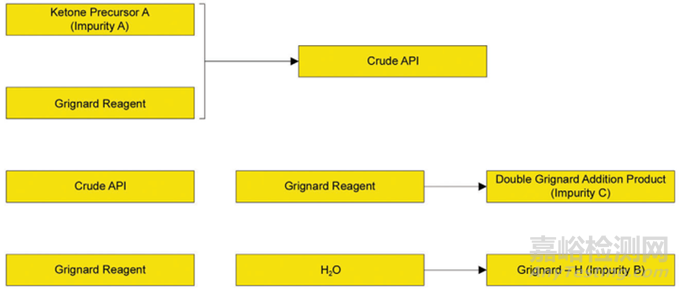

Grignard反應主反應和競爭反應如下：
▲圖1-Grignard反應主反應和競爭反應
二、Grignard反應的先驗知識
a.文獻和以往的經驗表明，Grignard試劑與任何殘留水（溶劑和起始原料中的殘留水）發生反應的速度要快于起始原料酮前體A。Grignard試劑的濃度也可能因批次而異。
b.從化學文獻中得知，過量的Grignard試劑，無論是摩爾總量過量還是由于局部濃度過高，都會與粗品發生反應（過量反應或雙重加料），形成雜質 C（見圖1）。攪拌速率和加料速率的控制可能是影響雜質C含量的兩個關鍵因素，可能需要進行研究。該反應比酮前體 A 和Grignard試劑之間的反應要慢得多。
c.由于Grignard試劑的加料具有高放熱性（從文獻中得知并已計入危害分析），因此有必要控制加料速率和攪拌速率，以確保在Grignard試劑加料過程中最大限度地減少局部過熱（下稱"熱點"），根據初步危害分析（出于工藝安全考慮），建議最高溫度保持在8°C以下。
d.如第一點所述，水會迅速與Grignard試劑反應生成雜質B。酮前體A和溶劑THF中也含有一定量的水。這些含量在不同批次中會有所不同，因此，由于這種反應比Grignard試劑反應本身更快，要有效生產粗品PaQLInol，需要不同的和過量的Grignard試劑摩爾含量。而雜質B是一種醇類，易溶于THF溶劑，很容易從反應中清除。為盡量減少雜質B的形成，可設定THF和酮前體A中水含量的接受標準，作為控制策略的要素。

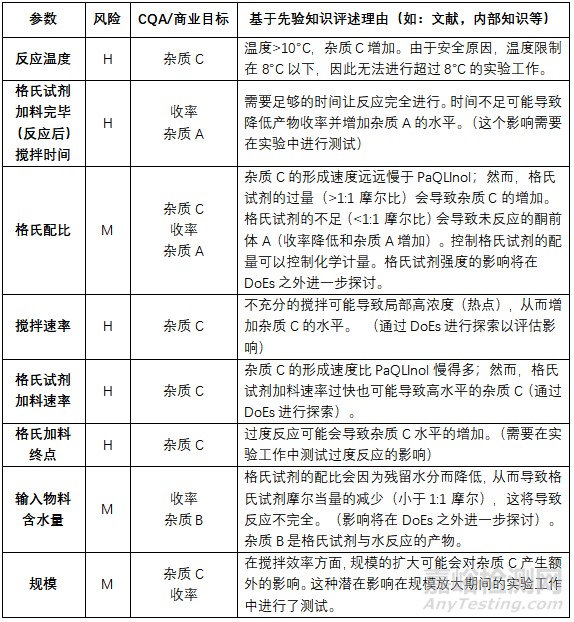

e.剩余的酮前體（雜質A）也可溶于THF溶劑中，因此很容易從反應中清除?？傊?，現有知識表明，考慮到患者和商業的需求，需要對Grignard反應進行深入研究，并有可能根據上述原因和下表所示的總結進行良好控制。
三、Grignard反應的初步風險評估

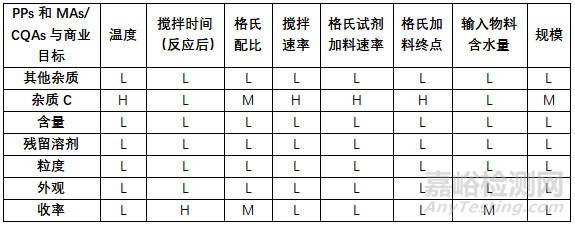

根據上述的先驗知識進行初步風險評估。下表以風險矩陣的形式展示了這一評估。
在這種情況下，初始險評估是定性的，而且相對非正式，因為有關可能發生故障的程度或發生故障的可能性的詳細知識尚未開發出來。因此，風險評級分為高、中、低三個等級。初步風險評估使用因果矩陣來評估工藝參數、物料屬性與CQA之間的潛在函數關系。其中大部分是之前制定的清單中的潛在CQA。進行風險評估的一部分價值在于達成一致或理解，即特定的單元操作可能會或可能不會影響特定的關鍵質量屬性（CQA）。在這個實踐中，假設雜質的接受標準得到滿足，那么含量的接受標準也會得到滿足。下表提供了關于這些關系的額外知識。
四、Grignard反應工藝開發
本節描述了工藝開發研究，以理解風險評估確定的潛在關鍵工藝參數和物料屬性對關鍵質量屬性（CQAs）的影響，使用在線過程分析技術工具（NIR）。初始風險評估用于確定需要進行的實驗，以評估潛在關鍵工藝參數和物料屬性，并理解它們對粗品PaQLInol中雜質A和C兩個CQAs的影響，其接受標準為不超過0.5%。因此，在粗PaQLInol階段的不超過0.5%的限度將確保在PaQLInol成品中達到不超過0.5%的水平。從這些初步研究中，選擇了反應溫度、攪拌速率、Grignard加料速率和Grignard加入后的攪拌時間進行第一次實驗評估。采用基于DoE方法來評估參數范圍和相互作用。
在實驗設計中，使用在線近紅外光譜法來監測酮前體A的濃度，從而確定反應的終點。本例的目的不是討論闡明反應的熱力學或動力學細節。然而，通常會調整加料速率、攪拌速率和溫度以評估主要速率常數和活化能。
實驗結果表明，近紅外光譜法可以監測殘留的酮前體A至低于0.5%的水平，并且PaQLInol和雜質C的形成速率常數與溫度有關。

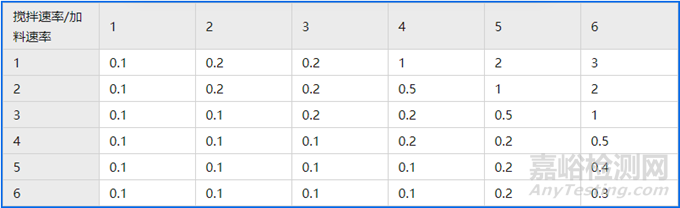

以上研究結果展示了反應溫度、攪拌速率和Grignard試劑加料速率與雜質A和C之間的關系。例如，下表給出了攪拌速率、Grignard試劑加料速率和雜質C之間的關系，表中的數值表示雜質C的水平。為了說明，Grignard試劑加料速率可以表示為單位時間內每摩爾酮前體A所需的Grignard試劑摩爾數，而攪拌速率最初可以表示為反應器中的每分鐘轉數。雜質C的接受標準為不超過0.5%。

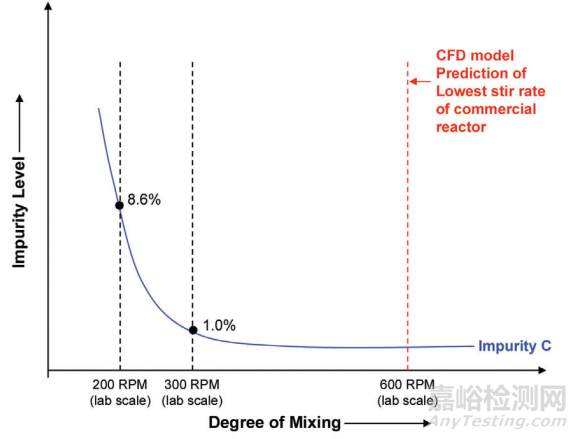

在圖2中，我們可以看到在Grignard試劑加料速率恒定（最大）的情況下，攪拌速率與雜質C水平之間的關系。
▲圖2- 最大速率格氏試劑加料時，攪拌混合對雜質形成的影響及CFD模型預測
進一步進行一系列研究，以理解傳熱傳質，并旨在理解和預測規模和設備變化的影響。所有先前的實驗都是在小尺度上進行的。有幾種方法可以開發對規模影響的基本理解，例如：
● 計算流體力學（CFD）
● 確定功率和質量之間的經驗關系
對于PaQLInol，構建了一個CFD模型，將混合程度與輸入能耗聯系起來，而輸入能耗又來源于攪拌速率和攪拌器的物理特性。通過這個模型，可以證明在擬議的商業反應器的最低攪拌速率和Grignard試劑的最大加料速率下，雜質C的水平約為0.5%。在圖2中，右邊的垂直虛線表示商業規模反應器的最慢攪拌速度在實驗室規模下的預測值。這個模型有助于確認保持?jǐn)嚢杷俾首鳛殛P(guān)鍵工藝參數的必要性。

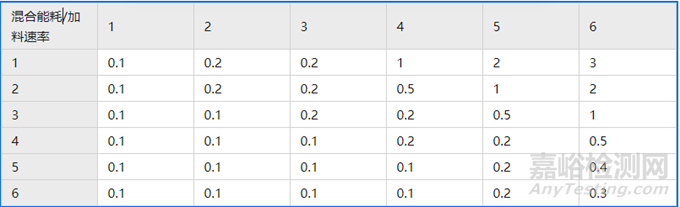

然后，CFD模型可以用來重新計算攪拌速率與混合程度之間的關系，從而產生一系列與規模無關的y軸數值，如下表所示。
溫度確實會影響雜質A和C的形成速率；然而，在-5°C和+8°C的溫度范圍內，對雜質A和C的水平?jīng)]有影響。可以得出以下結論：
a.在-5°C和+8°C的溫度范圍內，對雜質A和C的水平?jīng)]有影響。在這個溫度范圍內，溫度不是關鍵因素，整體上具有較低的關鍵性。
b.攪拌速率，以混合能量表示，以及Grignard試劑的加料速率會影響雜質C的水平；然而，在這些參數中存在廣泛的范圍，在這個范圍內可以生產出令人滿意的粗品PaQLInol。由于這些參數的變異性會影響雜質C這一關鍵質量屬性，因此這些參數是關鍵的。
c.一種CFD模型預測了規模效應，例如對攪拌速率的影響。使用這種CFD模型時，設備之間的攪拌速率差異并不重要。
d.對于所研究的Grignard試劑的摩爾比條件下，在Grignard試劑加入完成后的攪拌時間對雜質A和C的水平?jīng)]有影響。
e.有必要進行研究以探究Grignard試劑用量與雜質C水平之間的關系。
一系列單變量研究考察了Grignard試劑用量與固定加料速率和攪拌速率水平下的雜質C之間的關系，并得出結論：在Grignard試劑與酮前體A的摩爾比為1.1至1.2的范圍內，可以得到最大化收率，同時確保粗品PaQLInol中雜質C水平低于0.5%。
先驗知識表明，Grignard試劑與反應中其他試劑所含水的摩爾比為0.9至1.1時，剩余足夠的Grignard試劑可以產生良好的收率和可接受的雜質A和C水平。
五、關鍵工藝參數的風險降低
根據工藝開發研究的結果，以下是一份總結，并將其放在擬議的實際控制策略的背景下。
5.1 工藝參數
出于工藝安全原因，溫度將限制在+8°C以下。在工廠基于鹽水的冷卻系統的溫度范圍（-5°C至+8°C）內，對任何關鍵質量屬性（CQA）都沒有影響。因此，在此范圍內，溫度不是關鍵因素。然而，溫度確實會影響到范圍之外的雜質A和C的水平，冷卻系統的故障可能會帶來問題。由于可以輕易檢測到范圍之外的溫度，因此溫度成為一個低關鍵性的工藝參數。
攪拌速率和Grignard試劑的加料速率仍然是關鍵因素，通過對這兩個參數之間關系的理解可知，存在可接受的參數范圍，在這個范圍內可以生產出符合要求的粗品PaQLInol 。所需的攪拌速率可以通過計算流體力學模型計算得出。
5.2 物料屬性
Grignard試劑的用量與整體雜質譜息息相關，這一點可以從先驗知識和上述工藝研究中得到證實。當Grignard試劑的加料速率較高而攪拌速率較低時，會產生較高水平的雜質C。Grignard試劑的不足會導致殘留酮前體A的含量較高（從而導致收率較低），而過量的Grignard試劑則會導致較高水平的雜質C。由于Grignard試劑的濃度會因批次而異，因此需要為每個批次確定濃度，并根據酮前體A的輸入量計算所需加料的量。通過單變量研究確定，Grignard試劑與酮前體A的摩爾比應為1.1至1.2。
輸入物料，如酮前體A和反應溶劑THF，都含有一定水分殘留，這會導致Grignard試劑的分解；因此可能導致未反應的酮前體A增加（從而導致收率較低），以及較高水平的雜質B。由于水分含量可能會因批次而異，最好根據實際測量的所有相關輸入物料的水分含量來調整Grignard試劑的加料量。根據對該Grignard試劑反應性的先前理解，所需的過量Grignard試劑量為輸入物料中水分的摩爾量的0.9至1.1倍。作為額外的保證，對輸入物料、THF和酮前體A都進行了殘留水分的控制并制定了殘留水分的可接受標準。
六、Grignard反應設計空間
包括原料中總水含量的物質屬性以及攪拌速率和加料速率這兩個關鍵工藝參數的組合。
因此，當Grignard試劑的濃度在(1.1至1.2)×酮前體A的量+ (0.9至1.1)×酮前體A和THF中的總摩爾水量的范圍內，并且Grignard試劑的加料速率和混合能耗在本文第四部分表格的左下方區域內時，粗品PaQLInol中的雜質C含量低于0.5%。
七、Grignard反應工藝開發研究之后的風險評估

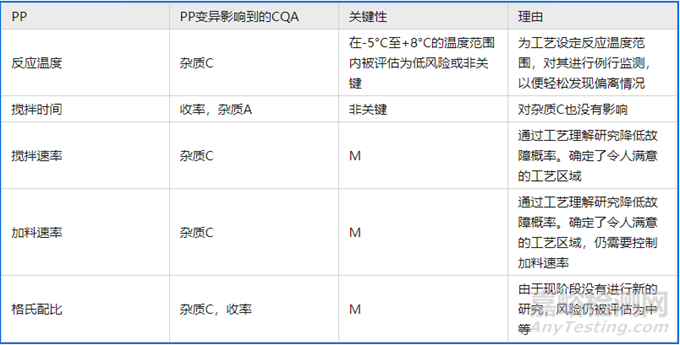

根據FMECA風險分析來判斷關鍵程度，關鍵性評估總結見下表。
在這種情況下，溫度在-5°C至+8°C的溫度范圍內被評估為低風險或非關鍵，因為設備的限制使得該過程在設定的操作范圍內運行，盡管溫度偏離可能會導致雜質譜的變化，但溫度在反應過程中很容易監測到；因此，溫度偏離很容易被監測到，風險較低。對于Grignard試劑加料后的攪拌時間，它與任何關鍵質量屬性都沒有關系，因此任何偏離或故障都不會影響產品質量，這意味著該工藝參數不是關鍵的（請參見表中的第三列，右側列給出了解釋）。
八、為確定控制策略選項進行的工藝開發
本部分描述了建立控制策略選項的工藝開發工作，并展示了通過實施適當?shù)目刂撇呗詠斫档惋L(fēng)險。
總結了不同控制策略選項的風險，并給出了首選控制策略的理由。
通過根據工廠冷卻系統限制溫度范圍，并認識到反應后攪拌時間對相關的質量屬性沒有影響，剩下的需要是控制Grignard試劑的用量（基于輸入物料的投料量和殘留水含量），攪拌速率，加料速率，并確定規模的潛在影響。這些問題在下一節中進行了討論。實驗工作的一部分包括對關鍵工藝參數的不同控制策略選項進行測試。這些控制策略選項的測試計劃如下表所示。
大多數單元操作中，過程控制可以基于輸入物料屬性和工藝參數（前饋）或通過測量一個或多個輸出屬性（反饋）來進行。
8.1 控制策略1（前饋）
在設計空間內選擇恒定的加料速率和恒定的攪拌速率。
根據在線近紅外測量的Grignard濃度和輸入物料的水含量計算可調節的Grignard試劑體積。
設定酮前體A和THF中的含水驗收標準，以限制雜質B的生成量。

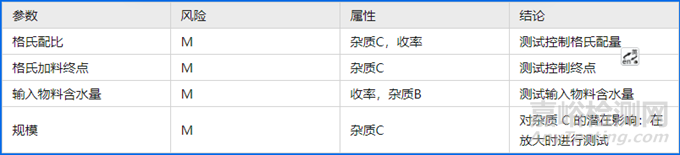

控制策略1（前饋）的缺點是它可能對規模敏感。然而，這是一種相對簡單的控制策略實施。該控制策略的風險評估見下表。
8.2 控制策略2（反饋）
在設計空間內選擇恒定的加料速率和恒定的攪拌速率。
通過在線近紅外測量反應完成情況，實時監測剩余的酮前體A和雜質C，確定可調節的Grignard試劑的體積。
設定在酮前體A和THF中的含水量的接受標準，以限制雜質B的形成量。
對于控制策略2，近紅外（NIR）被放置在Grignard試劑加料區域旁邊。每隔兩分鐘獲取一次NIR光譜。通過NIR光譜可以預測雜質C和剩余的酮前體A的濃度。連續五次測量得到的酮前體A濃度下降的斜率可以實時提供給操作人員。此外，預測的雜質C濃度也可以實時獲取。當剩余酮前體A的濃度低于0.5%且斜率為0時，停止Grignard試劑的加入，反應繼續進行，以獲得符合要求的雜質C（小于0.5%）和雜質A（小于0.5%）的水平。
在開發過程中，證明了在Grignard試劑加入完成后，攪拌可以繼續進行15分鐘，不會對雜質A和雜質C的可測量水平產生影響。

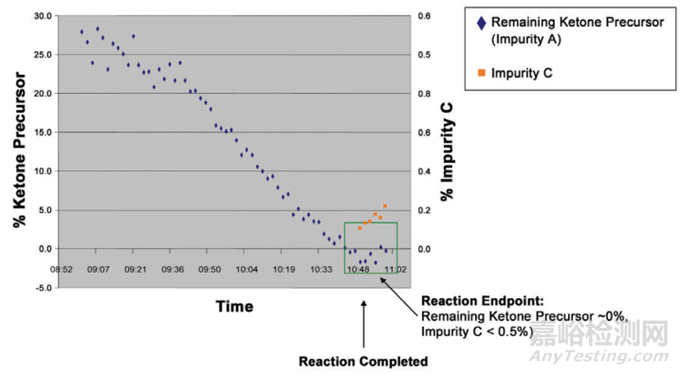

圖3顯示了當Grignard試劑過量時，酮前體A的消失（用鉆石表示）和雜質C的增加（用方塊表示）。在這種情況下，Grignard試劑的加入持續到11分鐘，然后實驗停止。
▲圖3-Grignard反應的近紅外監測

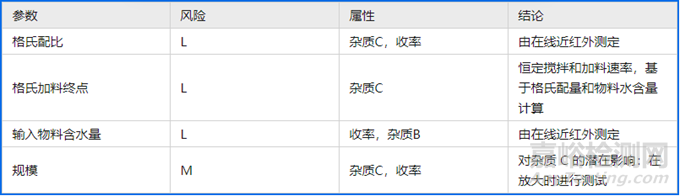

在線近紅外（NIR）技術在小規模和商業規模上都可以獲得類似的結果。這些數據表明，無論Grignard濃度和輸入物料的實際水含量如何，控制策略2都能夠在商業規模上確保產品質量（雜質C）。對于這種控制策略，攪拌速率和加料速率仍然是唯一的低風險關鍵工藝參數。下表給出了對控制策略2的風險評估。
控制策略1和2的風險評估比較表明，控制策略2具有較低的整體風險，尤其是如果企業希望在制造規模上具有靈活性。從技術上講，它也是一種較低風險的選擇，因為對物料屬性的分析較少，計算較少。反應進程實時測量，確保良好的收率，并直接測量雜質C這一CQA的水平。

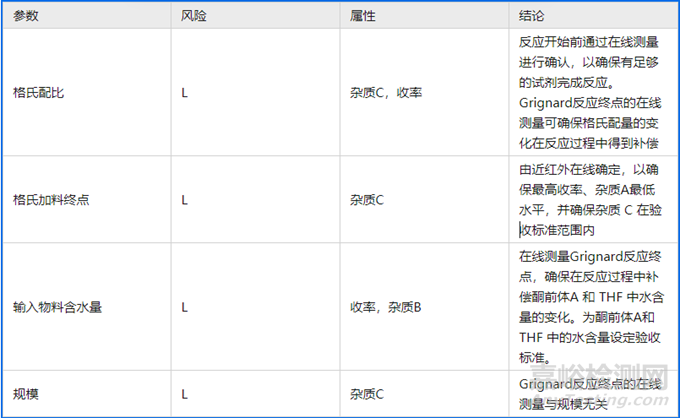

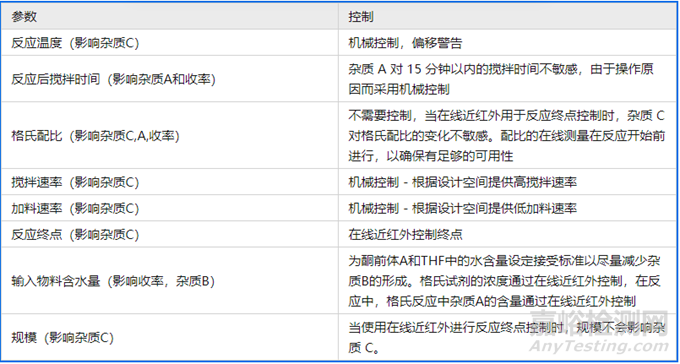

下表對選擇控制策略2的重要元素給出了更詳細的描述。
九、結論
一系列的研究增加了工藝參數和物料屬性對CQAs、雜質A和雜質C水平以及商業需求的影響的理解。下表中的工藝參數和物料屬性已被確定為關鍵因素（它們的變異性會影響到CQA），并給出了關鍵性評估。
在所有情況下，通過使用在線監測Grignard反應中雜質A和雜質C水平的控制策略2，并在雜質A水平低于0.5％時停止反應，可以將失敗風險降低到低水平。
在本案例中，提出并總結了Grignard反應單元操作的設計空間。一個令人滿意的工藝單元被開發出來，工藝設計階段完成，并提出了相關的控制策略要素。該工藝已經準備好進行工藝性能確認（PPQ）。有足夠的信息來編寫PPQ方案并為持續工藝確認做準備。
