動態蒸汽吸附（DVS）是一種重力技術，用于測量物質在不同溫濕度條件改變時的質量變化。DVS主要用于水蒸氣，但也可應用于其他有機溶劑，用于固體的物理化學特性表征。
DVS是由Surface Measurement Systems Ltd.的創始人Daryl Williams于1991年開發的。隨后，該公司于1992年向輝瑞公司交付了第一臺工作中的DVS儀器。自那以后，許多其他設備制造商也進入了這個領域。
藥品（如輔料、處方和包裝系統）的水蒸汽或濕度吸附特性被認為是決定其儲存、穩定性、加工和應用性能的關鍵因素[1,2]。根據美國藥典（USP）的規定，水分雖不被視為雜質，但藥品中的水分應盡可能嚴格地進行監測和控制。此外，水分會影響結晶度，并影響藥品的儲存方式、滲透性、密度和熔點等。對于非晶態材料而言，濕度可以顯著改變玻璃化轉變溫度，甚至引發自發轉變?yōu)榫w形式。此外，水分促進水解并引起藥物降解。最后，水分常用于計算藥品的無水物含量。
出于上述原因，需要一種快速、高靈敏度和自動化的方法來研究濕度吸附特性。因此，在20世紀90年代初，Surface Measurement Systems發明了動態蒸汽吸附（DVS）儀器。如今，動態蒸汽吸附（DVS）被廣泛應用于研究水蒸汽與藥物活性成分（API）、輔料的相互作用。本文總結了幾個使用DVS進行藥物研發的案例，包括：吸濕性、含濕量、濕度誘導的相變、水合物的形成/丟失、非晶態含量測定、水分含量限度制定。
方法原理
DVS儀器通過使用電子質量流量控制器混合飽和和干燥的載氣流來生成樣品周圍的蒸汽分壓（濕度）然后用重力計量測量蒸汽的吸收和損失。

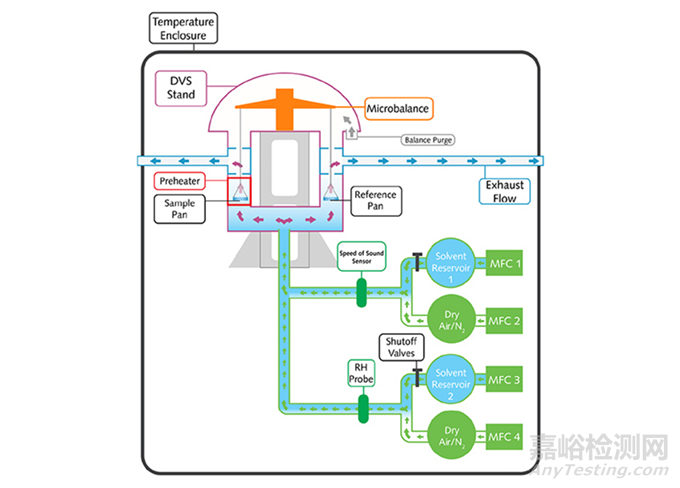

圖 1 DVS-Advantage儀器的示意圖
應用案例
1. 含濕量/吸附等溫線測定
DVS系列儀器常用于確定含濕量等溫線。用樣品暴露于多個不同相對濕度的環境中的平衡數據建立吸附和/或解吸等溫線。圖2和圖3分別是淀粉樣品的典型吸濕/脫濕動力學和等溫線。
圖 2 淀粉的吸附/解吸附典型圖

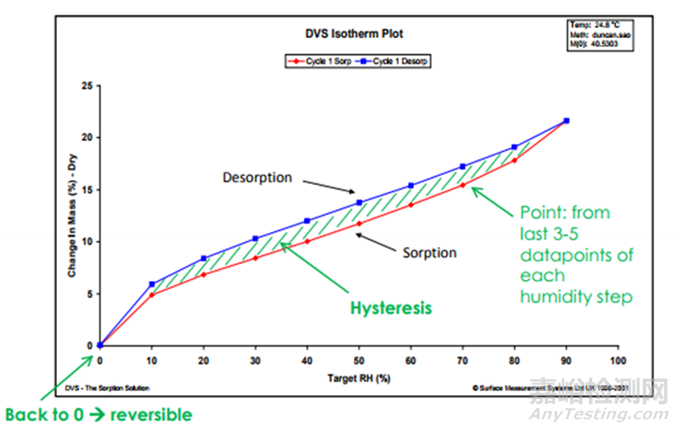

圖 3 淀粉等溫線
較干燥器罐法DVS有一些幾個優勢：
一：DVS可以連續測量吸濕動力學，這可以用于確定濕度擴散系數。
二：DVS可以在同一樣品上確定吸附和解吸等溫線；還可以測量濕度吸附滯后。
三：DVS測試時間短，干燥器罐法需要幾天/幾周/幾個月的時間，而DVS在幾小時/幾天內便確定完整的吸濕/脫濕等溫線，
2. API的引濕性測定
固體在恒定溫度下吸收水蒸氣的能力通常被稱為引濕性的測定。在制劑研發早期引濕性是必測的項目，是濕度對藥物候選物影響的早期評估依據。此外，引濕性是選擇藥物晶體形態的重要標準。因此，在初始鹽篩過程中經常使用水吸附數據來識別具有“可接受”濕度穩定性的晶體鹽/中性形式。歐洲藥典將在25℃和80%相對濕度下吸水量百分比的作為引濕性分類依據（表1）。
表 1引濕性分類標準
3. 水合物/溶劑化物
藥品的物理和化學穩定性可能受水合狀態的影響。例如，某些水合物在脫水后變?yōu)榉蔷B(tài)。不同的水合物形式可以影響化合物的溶解度、溶解速率、流動性和可壓性等。這些因素影響了從制劑處方摸索到包裝和儲存的整個藥品開發過程。
DVS可以用于環境相對濕度檢測和表征水合物的形成。圖4顯示了25℃時納洛酮鹽酸鹽的吸水等溫線。樣品最終吸附了約9.6%的水蒸氣。根據納洛酮鹽酸鹽的已知分子量，這相當于每個納洛酮鹽酸鹽分子1.9個水分子（即二水合物）。

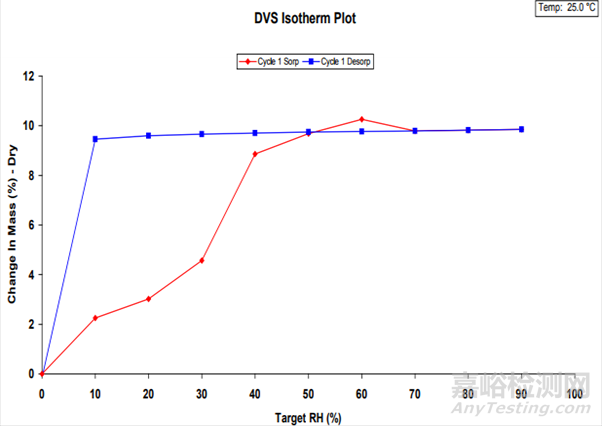

圖 4 納洛酮鹽酸鹽的吸水等溫線
通道水合物是藥物水合物的一個子集。對于通道水合物，水化和脫水晶體結構是同晶的（即在水化/脫水過程中沒有可區分的相變）。在通道水合物中，水分子填充了穿過晶體結構的一維通道或二維平面。圖5顯示了通道水合物的典型吸水情況。等溫線在15% RH以下顯示出水蒸氣的急劇增加，隨后在20%到95%之間的水吸收變緩。低濕度條件下的水吸收是由于晶格通道填充了水。其他通道水合物也觀察到了類似的行為，通道水合物的形成得到了熱分析、變溫濕度PXRD、振動光譜和NMR分析的支持。
圖 5 通道水合物的典型吸水等溫線
DVS還可以測量有機溶劑的吸附性能。圖6是卡馬西平樣品在丙酮蒸汽中的吸附等溫線。等溫線的形狀和滯后效應表明1:1溶劑化物在80% P/Po以上形成。它在除去所有丙酮蒸汽之前不會脫溶，因此這種溶劑化物相對穩定。

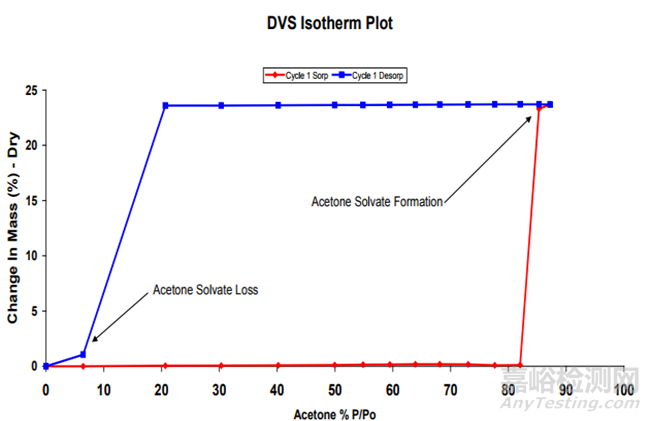

圖 6 卡馬西平樣品在丙酮蒸汽中的吸附等溫線
在藥品形成的水合物/溶劑化物過程中，DVS可與原位振動光譜的結合使用。當樣品吸收水分時，分子間的結構和作用力改變，這使得樣品可以容納水分子。這導致樣品的分子振動特性發生變化，可以通過拉曼光譜或近紅外光譜的變化來監測。圖7是奈多羅米鈉在相對濕度13%和15%下的拉曼光譜。根據DVS數據計算可知樣品吸收了2摩爾的水，拉曼光譜也證實了樣品是從單水合物轉變?yōu)槿衔铩ｋS著化合物水合狀態的改變，藥物的溶解度和生物利用度可能發生顯著變化。此例說明了DVS在表征各種溶劑濃度和環境溫度下的水合物和溶劑化物方面是一種強大的工具。

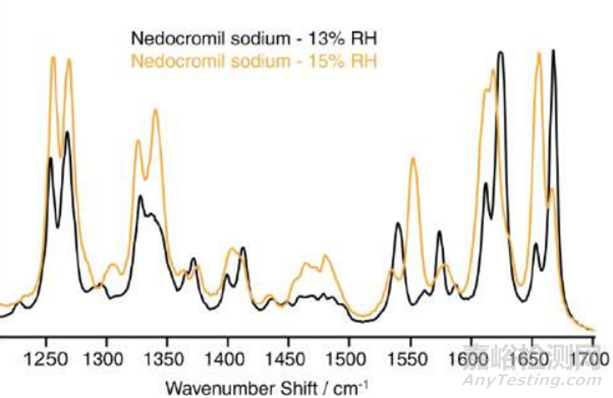

圖 7 奈多羅米鈉在相對濕度13%和15%下的拉曼光譜
4. 測定濕度誘導的相變條件
與晶態相比，非晶態固體通常吸收的水蒸氣更多。吸附的水可顯著降低玻璃化轉變溫度。實際上，通常存在一個臨界濕度，在該濕度下，在室溫下即可實現玻璃化轉化。此外，這可能導致增加的內聚性、粉末結塊和與其他表面的粘附。僅僅研究其中一個因素（僅溫度或僅濕度）是不足以了解粉末結塊的可能性的。非晶態糖粘附和結塊是在玻璃化轉變點的條件下非晶態糖從玻璃態轉變?yōu)橄鹉z態的體現。因此，確定防止玻璃化轉變所需的閾值溫度和濕度對于非晶態藥物成分的儲存和加工至關重要。圖8是非晶態乳糖的線性濕度梯度遞增實驗（等溫）。

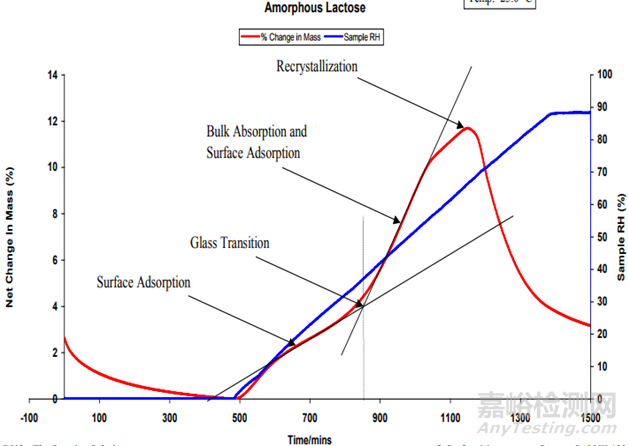

圖 8非晶態乳糖的相對濕度爬坡實驗（6.0%RH/小時，25.0°C）
當然也可以在不同溫度下進行類似的實驗，以建立一個二維相圖（圖9）。這可以用來確定理想的儲存和加工條件，以防止溫度濕度共同誘導的相變。

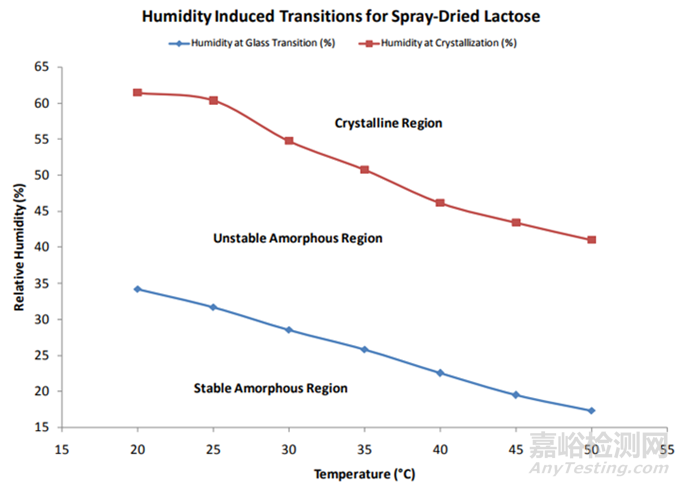

圖 9濕度誘導的噴霧干燥乳糖相圖（DVS測量數據）
5. 非晶態含量測定
非晶態相的存在可能在藥品處方配比研發、加工和儲存中帶來挑戰。特別是粉末的結塊行為可能取決于非晶態物質的含量。蒸汽吸附技術來量化非晶態含量大多基于非晶態相比晶態相更多地吸附蒸汽的原理。非晶態材料通常具有比其晶態對應物更高的表面積和蒸汽親和力。對于蒸汽吸附方法，用特定蒸汽濃度下的平衡蒸汽吸收量和非晶態含量擬合成一個校準曲線，可以將未知的非晶態含量與之進行比較。圖10和圖11分別顯示了乳糖的辛烷蒸汽吸附等溫線和校準曲線。

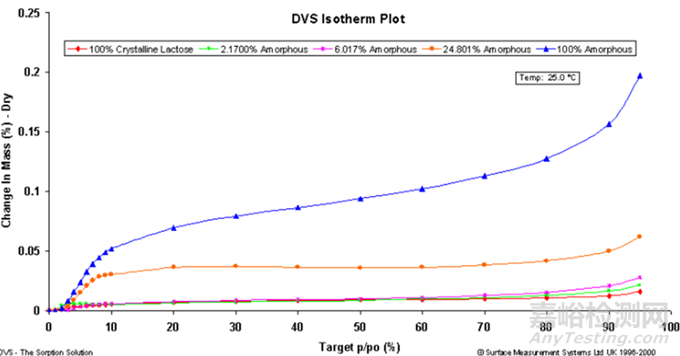

圖 10乳糖的辛烷蒸汽吸附等溫線

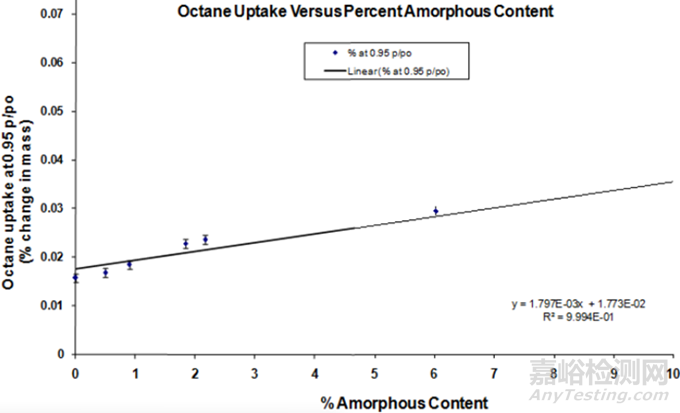

圖 11校準曲線
顯微圖像可以進一步支持DVS數據。圖12顯示了在相對濕度0%（A）、50%（B）、60%（C）和90%（D）下拍攝的非晶態乳糖的100倍放大圖像。在50% RH時，由于濕度誘導的玻璃轉化使樣品變?yōu)橄鹉z狀；在60% RH時，樣品開始結晶，與圖9的二位相圖結果一致；在90% RH時，非晶態乳糖的結晶通過圖像的不透明度增加變得明顯。
圖 12不同濕度下乳糖的顯微鏡圖
6. 擴散/透過率測定
DVS可以每秒收集一次實時質量變化數據，這使得擴散曲線分辨率更高。DVS已成功用于測量薄膜、粉末和纖維的擴散系數。薄膜的擴散對包裝篩選和評價尤為重要。薄膜的擴散常數利用了最初由Crank和Park 使用的擴散方程，實驗可以在一系列溫度下研究多種儲存條件。圖13顯示了在一系列溫度下氟聚合物-共聚物薄膜中的水擴散系數。

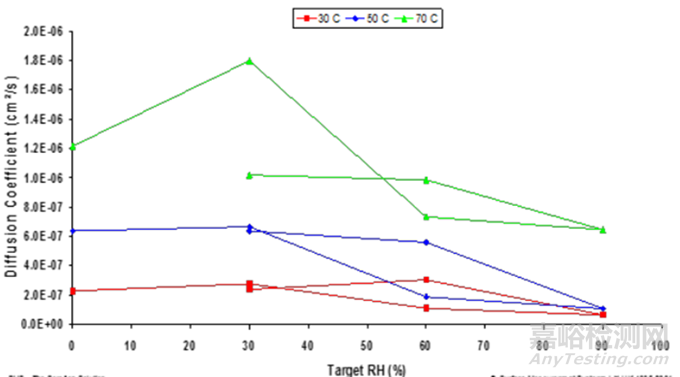

圖 13 氟聚合物共聚物薄膜在RH30°C、RH50°C和RH70°C下的擴散系數
7. 水蒸氣透過率（WVTR）測定
Payne式擴散池用于測量薄膜的滲透性/擴散速率。該池的設計如圖13所示。裝置包括干杯和濕杯方法。這個池可以方便地用于確定WVTR值。結合前面提到的擴散系數，WVTR測定可以用于包裝/屏障應用。為了說明這個Payne池的實用性，表2顯示了在不同濕度條件下，PCL基電紡纖維膜的穩態水蒸氣透過值。如預期，當周圍相對濕度增加時，膜上的通量也增加。此外，Payne池可以用于確定各種材料的水活性值（Aw）。

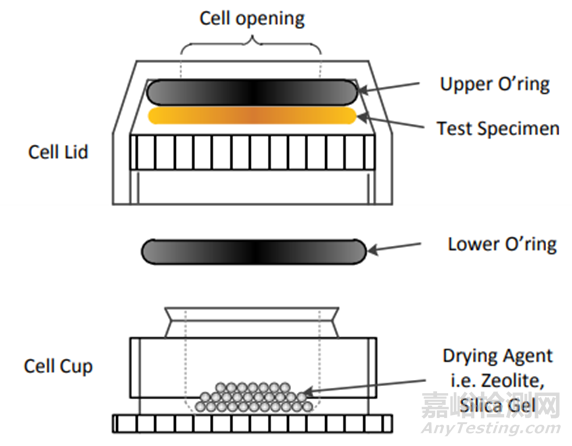

圖 14 Payne式擴散池
8. BET表面積測定
BET表面積也可以使用DVS中的有機蒸汽來確定。DVS方法較傳統的容積技術有許多優點。其一，DVS實驗是在大氣壓和室溫下進行的，而不是在真空和低溫下進行。不會存在改變脆性材料的結構（如硬脂酸鎂和微晶纖維素）的可能。其二，DVS實驗所需的樣品質量（通常為100mg或更低）往往比容積儀器要低得多。這在數量有限（如新藥）或表面積非常低的材料特別有優勢。最后，由于DVS是一種動態技術，與靜態容積技術相比，平衡通?？梢愿斓剡_到。

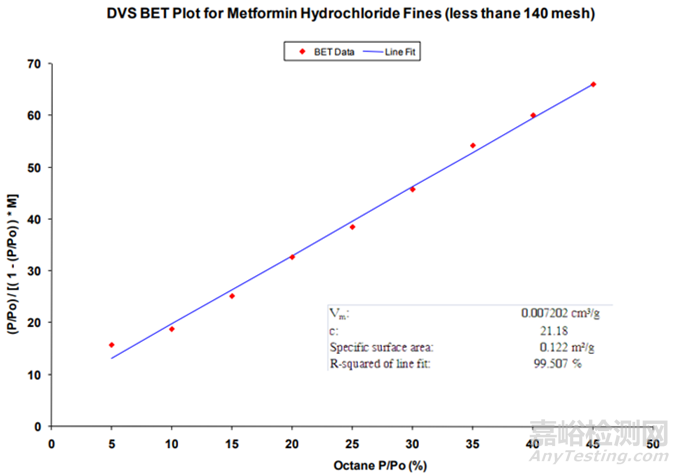

圖15顯示了辛烷在鹽酸二甲雙胍上的BET吸附曲線。此實驗樣品用量僅450毫克，而且傳統的氮氣容積吸附系統無法獲得這類相對較小尺寸樣品的BET表面積。
圖 15辛烷在鹽酸二甲雙胍的上BET吸附曲線
9. DVS數據作為水分限度制定依據
通過90%和0%相對濕度（RH）之間的質量差異來確定25°C下的最大吸濕量。通過該DVS方法測試了兩種原料藥的15批樣品，以獲取吸濕極限。使用卡爾費休（KF）滴定法確定了這15批樣品在環境溫濕度和加速儲存條件下的水分。圖1是DVS質量變化曲線，表2水分的測量結果。

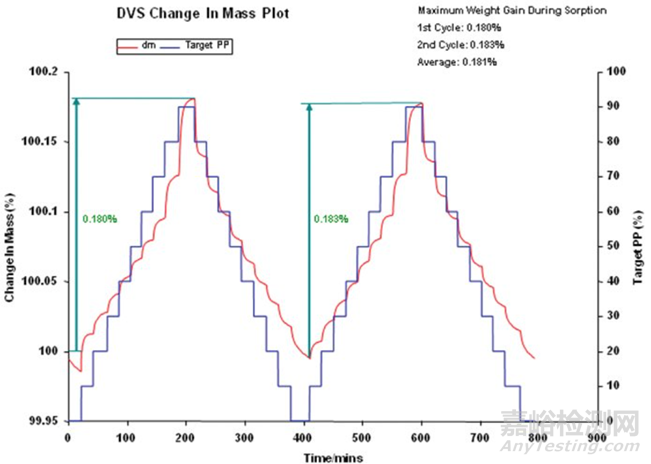

圖 16 藥品A的DVS質量變化曲線
（藍色線：濕度梯度設置值，紅色線：樣品質量變化測定值）
表 2藥品A水分測試和DVS測試結果對比
由表2中藥品A的13個批次水分測量值（KF法）和DVS數據對比，可知水分測量數值均低于DVS數值，而且藥品儲存的相對濕度通常介于0%和90%。因此DVS結果可是認為是的水吸附的最大值。
通過相同的方法，使用DVS獲得了兩個批次的吸濕性藥品B的穩定性樣品的等溫線。

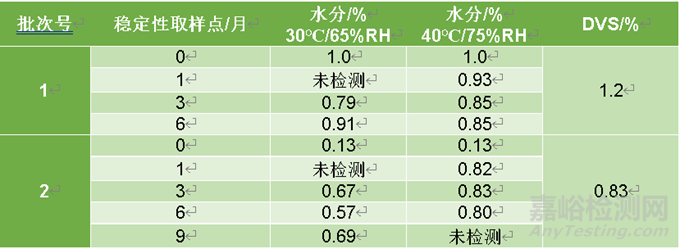

表 3藥品B穩定性樣品的水分測試和DVS測試結果對比
DVS數據和KF數據對比間表。對于原料藥B，即使在升高的溫度和濕度KF結果也沒有超過DVS確定的水吸附極限。在不同儲存條件和時間點下測試中，通過KF滴定法測得的水分不超過DVS測得的水吸濕量。
因此，DVS測得的水吸濕結果可以用作藥品標準的參考；而且在設置儲存條件和處理親濕性材料時，DVS成為一種有價值的工具。這項研究的結果清楚地證明了DVS可以用于定量評估吸濕性，同時可以作為設置水分限度的理由。
總結
利用動態蒸汽吸附儀器的功能，可以研究藥物活性成分、輔料、制劑和包裝材料的蒸汽吸附特性。對這些材料的水吸附信息收集對于理解材料的穩定性和性能至關重要。
參考文獻
[1]Dan Burnett, Armando R. Garcia, Majid Naderi, and Manaswini Acharya, Surface Measurement Systems Ltd.Moisture Sorption Properties of Pharmaceutical Materials Studied by DVS
[2] Jingshun Sun, Amgen Inc.The Use of Dynamic Vapor Sorption Method in the Determination of Water Sorption Limit and Setting Specification for Drug Substance
