隨著國家能源項目和石化設備的大型化、國產化的發展,大型的鋼鍛件層出不窮。鍛件在生產過程中會出現許多顯微組織缺陷，如鋼中魏氏組織、帶狀組織、貝氏體和一些欠熱組織等。這些缺陷會影響產品的力學性能,使產品的強度和韌性降低，甚至?xí)?dǎo)致產品最終發生開裂、斷裂等。筆者就日常工作中遇到的一些顯微組織缺陷進行討論，并分析了組織缺陷產生的原因及其檢驗方法，以期減少鍛件缺陷組織的產生,提高產品的質量。
1.1 魏氏組織的形成原因

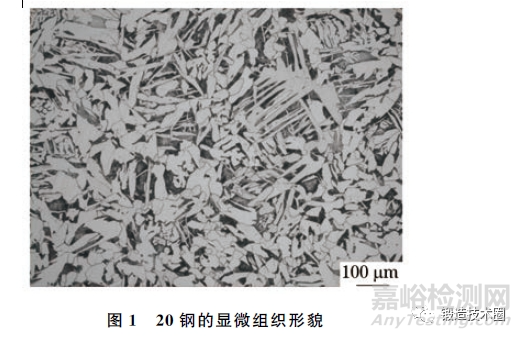

20鋼鍛件的始鍛溫度為1150~1200 ℃，終鍛溫度為800~850 ℃，正火溫度為910 ℃。鍛件的公稱厚度為90 mm。在正火處理后的鍛件上取樣進行金相檢驗,結果如圖1所示。鍛件的組織為魏氏組織+針狀鐵素體。這種組織有利于提高材料的縱向拉伸性能,但會使材料的塑性和沖擊韌性變差。
魏氏體是在高溫鍛造時形成的，鍛造溫度過高，奧氏體晶粒長得異常粗大，粗大的奧氏體在較快的冷卻速率下會形成一種過熱組織,其組織特征為先共析鐵素體從奧氏體晶界沿一定的晶面向晶內生長，并呈針片狀析出,即在一個粗大的奧氏體晶粒內會形成許多平行的鐵素體針片,這種過熱組織稱為鐵素體魏氏組織。將終鍛溫度控制在820~840 ℃，可以抑制鋼中的奧氏體晶粒異常長大，將冷卻速率在控制在10~25 ℃/s，可以避免材料產生魏氏組織。
粗大魏氏組織是鋼的一種過熱缺陷組織，其片狀鐵素體粗大，在組織中形成了局部應力集中，導致材料的力學性能下降，尤其是沖擊韌性的下降更為明顯。但只有因奧氏體粗化、出現粗大魏氏組織并嚴重切割基體時，才會導致材料的強度和韌性顯著降低。
1.2 魏氏組織的評定方法
依據新修訂的GB/T 13299—2022《鋼的游離滲碳體、珠光體和魏氏組織的評定方法》對魏氏組織的級別進行評定。標準中明確了試樣的取樣位置，
試樣檢驗面垂直于鋼帶或鋼板等鋼材的縱軸。該方法適用于元素質量分?jǐn)?shù)為0.15%~0.50%的鋼材，選取試樣檢驗面上最嚴重的視場進行評級。標準中
根據碳元素含量分為A 系和B系，A 系適用于碳元素質量分?jǐn)?shù)0.15%~0.30%的魏氏組織評級，B系適用于碳元素質量分?jǐn)?shù)為0.31%~0.50%的魏氏組織評級。評級時根據圖片中有無魏氏組織、魏氏組織的形貌特征將魏氏組織分為0~5級，標準中表3給出了各級別魏氏組織的具體描述。
1.3 魏氏組織的改善方法
可以采用改變塑性變形程度、降低加熱溫度、降低冷卻速率、改變熱處理工藝等方法來消除魏氏組組織。正火處理是消除魏氏組織最經濟、有效的方
法，具體方法為：將工件加熱至奧氏體轉變溫度以上30~50℃,保溫一段時間后,將工件從爐中取出，在空氣中進行噴水、噴霧、吹風冷卻等處理。

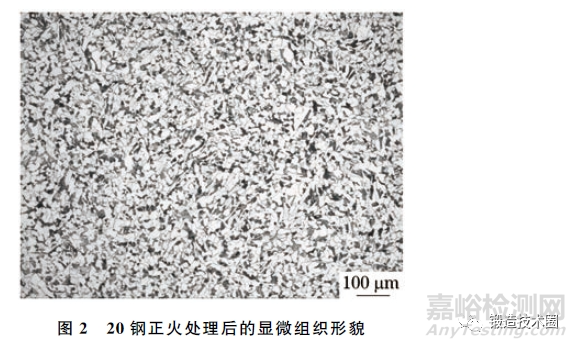

對20鋼正火處理，得到了正常的鐵素體+珠光體組織，其中大部分鐵素體呈塊狀，有少量鐵素體呈針狀,魏氏組織為2級(見圖2)。20鋼經正火處理后，其魏氏組織級別明顯降低，材料的屈服強度為320MPa，抗拉強度為489 MPa，斷后伸長率30%，0 ℃條件下的沖擊吸收能量為152,143,148 J。
2、低合金鋼中的帶狀組織
2.1 帶狀組織的形成原因

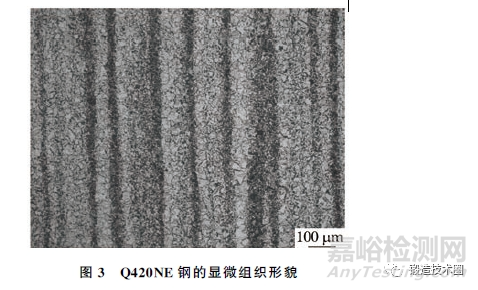

Q420NE鋼鍛件的生產工藝為：始鍛溫度為1150~1200℃，終鍛溫度為800~850℃，正火溫度為900℃，回火溫度為620℃。對Q420NE鋼進行金相檢驗，結果如圖3所示，可見Q420NE鋼中存在典型的帶狀組織。
帶狀組織是鍛件鋼中經常出現的組織缺陷之一，帶狀組織沿軋制或者鍛造方向延伸排列、成層狀分布、形同條帶的鐵素體晶粒與珠光體交替呈帶(見圖
3)。帶狀組織產生原因是鋼材在熱變形后的冷卻過程中發生相變時，鐵素體優先在由枝晶偏析和非金屬夾雜延伸，導致鐵素體形成條帶,鐵素體條帶之間為珠光體,兩者相間成層分布,最終產生了帶狀組織。
帶狀組織的存在破壞了鋼組織的均勻性，形成各向異性，壓力加工時，帶狀組織邊界易發生開裂。
對于后續熱處理的零件，帶狀組織會導致其熱變形增大。因此，帶狀組織會降低鋼的橫向塑性、沖擊韌性和斷面收縮率,造成產品的冷彎性能不合格、沖壓廢品率高、熱處理時容易變形等不良后果。產品標準通常會根據用途規定其允許的帶狀級別。
2.2 帶狀組織的評定方法
依據GB/T 34474.1—2017《鋼中帶狀組織的評定 第1部分:標準評級圖法》對帶狀組織級別進行評定。該標準中明確了帶狀組織評定時試樣的取
樣位置及試樣的檢驗狀態，試樣檢驗面應平行于鋼材的縱軸。該標準適用于碳元素質量分?jǐn)?shù)≤0.60%的鋼材，實際視場直徑為0.80mm，選取試樣檢驗面上各視場中最嚴重視場與評級圖譜進行對比評級。帶狀組織評級圖由白、黑兩類組織組成，白色是鐵素體，黑色是第二類組織。評定鋼中帶狀組織時,根據鐵素體條帶的數量、寬度，以及鐵素體條帶貫穿視場的程度、連續性確定帶狀組織的級別。標準中根據鋼材的碳元素含量共分為A~E系，圖譜的級別分為0~5級。圖3中Q420NE鋼中帶狀組織組織比較明顯,鐵素體和珠光體交替呈帶狀，依據GB/T34474.1—2017，Q420NE鋼的帶狀組織為3級。
還可以依據GB∕T 34474.2—2018 《鋼中帶狀組織的評定 第2部分:定量法》對帶狀組織級別進行評定，該方法采用了數理統計的方法,提供了帶狀組
織取向度等參數，是一種比較科學的統計方法，適用于除鐵素體外的其他帶狀組織，使用范圍較廣。該標準評定時需要隨機截取5個以上視場，然后對帶狀組織特征對象的數點和截點進行計算，再帶入相關公式進行定量計算,最后得到鋼材的帶狀組織級別。該方法避免了人為的不確定因素，但需要大量的分析計算，導致其使用率不高。
2.3 帶狀組織的改善方法
以亞共析鋼為例，帶狀組織形成的原因有：在鍛造溫度低于鐵素體轉變溫度時，鐵素體從奧氏體中析出，在兩相組織共存的情況下繼續進行鍛造變形
時，進而形成了鐵素體和奧氏體的帶狀組織，而奧氏體在后續冷卻時轉變?yōu)橹楣怏w，因此，在室溫環境下,沿著鍛件主要加工方向形成了鐵素體和珠光體
的帶狀組織；鍛造時，鋼材中的雜質或者偏析元素沿著主要加工方向分布,鑄錠中的粗大枝晶沿變形方向被拉長，并逐漸與變形方向一致，從而形成了碳及合金元素的貧化帶,貧化帶彼此交替、堆疊,在緩慢冷卻的條件下，先在碳及合金元素貧化帶處析出先共析鐵素體，將多余的碳元素排入兩側的富化帶,最終形成以鐵素體為主的條帶，然后碳及合金元素富化帶形成以珠光體為主的條帶，最終形成了鐵素體和珠光體的帶狀組織。
因此，需要提高鍛造的溫度，并延長保溫時間，鍛造時,要多次、多方向、大變形量地進行鐓粗和拔長，最大限度地打碎鑄錠中的枝晶和偏析，特別是大型鍛件，一定要對其進行風冷和水霧冷卻,加快正火時的冷卻速率。
3、低合金鋼中的貝氏體
3.1 貝氏體的形成原因

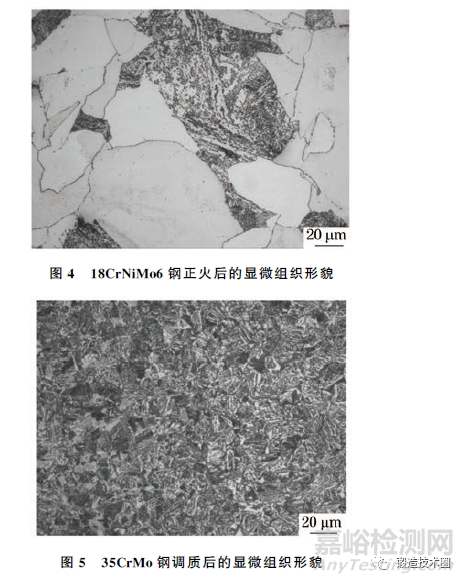

18CrNiMo6鋼正火后的顯微組織形貌如圖4所示，可見18CrNiMo6 鋼的組織為貝氏體。35CrMo鋼調質后的顯微組織形貌如圖5所示，可見35CrMo鋼的組織為貝氏體。
在金屬熱處理過程，貝氏體在珠光體轉變和馬氏體轉變的溫度范圍之間形成。超過該溫度范圍形成的轉變產物稱為上貝氏體，低于該溫度范圍形成轉變產物稱為下貝氏體。一般在低碳合金鋼鍛造正火中出現的是上貝氏體或者粒狀貝氏體。圖4中18CrNiMo6鋼的組織為上貝氏體+粒狀貝氏體，上貝氏體會降低鍛件的低溫沖擊性能。在淬火時，冷卻速率過慢也會產生貝氏體，圖5中35CrMo鋼為淬火冷卻不足而形成的貝氏體，在后續的調質中貝氏體被保留下來。
3.2 貝氏體的改善方法
對于合金含量較高的低合金鋼,在正火時緩慢進行冷卻,使其完全生成鐵素體和珠光體,避免產生貝氏體。
對于需要淬火的中碳合金鋼,在淬火時要快速冷卻,盡量使其完全生成馬氏體,為后續調質組織做好準備。
對于正火形成的貝氏體，可以采用重新正火的方式將其去除。對于淬火形成的貝氏體，需要對鋼材重新進行淬火處理，并使用冷卻性能更好的介質或加快冷卻介質的循環，以去除鋼材中的貝氏體。
4、低合金鋼中的欠熱組織
4.1 欠熱組織的形成原因

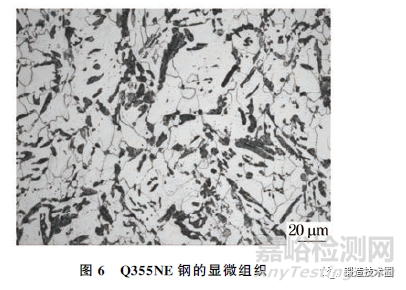

Q355NE鋼的顯微組織如圖6 所示，可見Q355NE鋼存在欠熱組織。欠熱組織通常表現為：珠光體為呈典型的片層狀,而是呈針狀或桿狀。
在金屬熱處理過程中,工件和熱處理爐溫的不均勻會使材料出現欠熱組織,欠熱組織會降低鋼材的硬度和強度。欠熱珠光體的形成原因?yàn)?正火的溫度較低，沒有使組織完全奧氏體化，但碳元素在調質升溫中已經發生擴散,使珠光體中的滲碳體片層逐漸消失,轉變?yōu)轭w粒狀、棒狀的滲碳體，最終形成了正火欠熱組織。
4.2 欠熱組織的評定方法
依據GB/T 13299—2022《鋼的游離滲碳體、珠光體和魏氏組織的評定方法》對珠光體級別進行評定。標準規定了試樣的取樣位置，且試樣檢驗面應平行于鋼材的縱軸。該標準適用于碳元素質量分?jǐn)?shù)為0.10%~0.30%的鋼材。 該標準中根據碳元素含量分為A~C系，A 系適用于對碳元素質量分?jǐn)?shù)為
0.10%~0.20%的冷軋鋼中粒狀珠光體進行評定，B系適用于對碳元素質量分?jǐn)?shù)為0.10%~0.20%的熱軋鋼中細粒狀珠光體進行評定，C系適用于對碳元素質量分?jǐn)?shù)為0.21%~0.30%的熱軋鋼中珠光體進行評定。根據圖片中粒狀或塊狀珠光體的尺寸、帶狀分布程度及貫穿視場的連續性等對珠光體進行評定，主要分為0~5級。
4.3 欠熱組織的改善方法
將鋼材的正火溫度調高至920℃，對鋼材重新進行正火處理,可以生成正常的鐵素體+珠光體組織，且鋼材的低溫性能良好。
5、結論
綜合上述分析，鍛件鋼的各種缺陷組織會影響其力學性能。采用重新正火的方法可以去除鋼材中的魏氏組織；多次、多方向地對鋼材進行大變形量鐓
粗和拔長，以及加快鋼材正火時的冷卻速率等可以去除鋼材中的帶狀組織；將鋼材熱處理后進行緩慢冷卻，可以避免產生貝氏體;提高鋼材的正火溫度，可以去除鋼材中的欠熱組織。
