在電源系統設計的關鍵階段，對于電源輸出進行全面而深入的測試是確保系統穩定性和可靠性的至關重要的一步。這一系列的測試旨在評估電源輸出在快速變化負載條件下的表現，以確保在實際應用中電源系統能夠穩定、可靠地響應各種動態需求。重點我們需要關注電源上電過程中過沖（Overshoot）和下沖（Undershoot）測試。
在接下來的內容中，我們將深入探討電源工作過程中異常輸出的測試方法、測試條件以及測試結果的解讀。通過全面的測試和分析，我們旨在為電源系統的設計和優化提供可靠的數據支持，確保系統在各種負載變化下都能夠保持穩定和可控的輸出狀態。這些測試通常是電源集成電路或電源系統設計和評估的一部分。以下是這些測試的主要內容：
電壓上升通道和下降通道測試：
目標：評估電源在電壓上升和下降時的響應特性。
測試內容：測試電源在電壓上升和下降通道中是否存在脈沖尖刺（Glitch）以及負斜率，這些現象可能會對系統產生不良影響。
Overshoot 和 Undershoot 測試：
目標：評估系統在電壓變化時是否產生超過或低于目標值的瞬時過沖和欠沖。
測試內容：測量實際輸出相對于穩態值的過沖和欠沖幅度，并評估恢復到穩態值所需的時間。
波動跌落（Dip）、下電跌落（Sag）和過電壓（Surge）測試：
目標：評估電源在穩態后是否存在波動跌落、下電跌落或過電壓。
測試內容：測量電源在穩態時的波動跌落、下電跌落和過電壓，以及這些現象的幅度和持續時間。
這些測試旨在確保電源在面對不同工作條件和負載變化時能夠提供穩定、可靠的電壓輸出。在實際應用中，電源的性能對于連接到其輸出的電子設備的正常運行至關重要。通過進行這些測試，設計者能夠優化電源系統，確保其在各種工作條件下都能夠穩定可靠地工作。
測試目的驗證待測電源在開/關機時，輸出電壓及信號是否符合規格要求(考察反饋設計是否欠阻尼或過阻尼)：是否有電壓過沖, 是否有電壓回落, 是否有震蕩、震鈴。
輸入：規格中定義的最小及最大輸入交/直流電壓，最小及最大交流頻率
輸出：規格中定義的最小及最大輸出負載
溫度：最低工作溫度，常溫及最高工作溫度
1、測試步驟
1）依規格要求設定最低環境工作溫度，最小輸入電壓/頻率及最大負載；
2）以待測電源提供的各種開/關機方式開/關機(如AC on/off, Remote on/off), 觀察各路輸出及信號線狀況并記錄測試波形(如下圖所示):

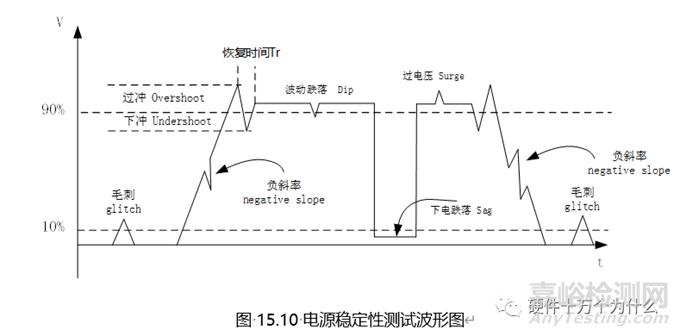

電壓進入上升通道之前以及電壓下降到10%之后，是否有Glitch（脈沖尖刺）。電壓上升沿和下降沿有無負斜率出現。有無Overshoot、Undershoot，若有，則以實際輸出穩態值為基準，測量Vovershoot、Vundershoot及恢復時間Tr（Tr：從第一個過沖最大值開始到輸出進入穩態值所需時間），進入穩態后是否有波動跌落(Dip)、下電跌落（Sag)和過沖(Surge)，如圖15.10所示
"Glitch"是指毛刺，它指的是瞬時的、短暫的電子或數字系統中的故障或干擾，可能導致系統的錯誤操作或不尋常的行為。"glitch"通常描述了一個短暫的、非預期的信號波動或系統行為，這種現象可能是由于電磁干擾、電源噪聲、信號間干擾等原因引起的。
過沖（Overshoot）和下沖（Undershoot）
過沖測試（Overshoot Testing）：
目標：過沖測試的主要目標是評估系統在輸入信號發生快速變化時是否產生超過目標值的瞬時過沖。
性能評估：測試系統在輸入信號變化時，是否在達到新穩態值之前產生瞬時過沖。
控制系統設計：對于控制系統，過沖測試關注系統響應是否受到適當?shù)目刂?，以避免超過目標值。
信號處理：在信號處理系統中，過沖測試評估系統對于瞬時信號變化的處理能力。
下沖測試（Undershoot Testing）：
目標：下沖測試的主要目標是評估系統在輸入信號發生快速變化時是否產生低于目標值的瞬時欠沖。
性能評估：測試系統在輸入信號變化時，是否在達到新穩態值之前產生瞬時欠沖。
控制系統設計：對于控制系統，下沖測試關注系統響應是否受到適當?shù)目刂?，以避免低于目?biāo)值。
信號處理：在信號處理系統中，下沖測試評估系統對于瞬時信號變化的處理能力。
這兩個測試都涉及到系統對于瞬時信號變化的動態響應。在電子系統設計中，通過合理的控制系統設計、控制器算法和穩定性分析，可以最小化過沖和欠沖的影響，確保系統在面對快速變化的輸入信號時表現穩定、可靠。
"Sag" 和"Dip" 是在電力系統領域中用于描述電壓降低的兩個術語，它們通常用來表示瞬時的電壓下降。盡管它們?cè)谀承┥舷挛闹锌赡鼙挥米魍x詞，但在一些情況下，它們可能具有一些微妙的區別。
Sag:"Sag" 指的是電壓短暫降低的現象，通常在數周期內可見。Sag 可能是由于電源故障、瞬時過載、設備故障或其他突發事件引起的。它是一種瞬時的電壓不穩定性。一般Sag指電壓跌落低于Vout的5%。
Dip:"Dip" 也是指電壓的短暫降低，與Sag 類似。然而，有時 "Dip" 可能更廣泛地用于表示瞬時的電壓不穩定，包括電壓的短時降低和波動。
"Overshoot"和 "Surge" 的中文分別是 "過沖" 和 "過電壓"。
過沖("Overshoot"):
"過沖" 主要用于描述控制系統、信號處理等領域中的現象，指的是響應在達到穩態或目標值之前，短暫地超過了目標值的情況。在電路、機械系統等方面，也可能用于描述類似的現象。這與控制系統中的穩定性和響應特性有關。指的是響應在達到穩態或目標值之前，短暫地超過了目標值的情況。在控制系統中，過度沖過目標值可能會導致系統不穩定或振蕩。
過電壓("Surge"):
"過電壓" 主要用于電力系統領域，描述電壓瞬時上升的現象。過電壓可能是由于電源突然斷開、突然的負載變化、雷擊等原因引起的瞬時電壓波動。這與電力系統中設備保護和穩定性有關。通常用于描述電力系統中電源電壓瞬時上升的現象。這可能是由于電源突然斷開、突然的負載變化或其他原因引起的瞬時電壓波動。在電力系統中，過沖可能會對電子設備造成損害，因此在設計電力系統時通常需要采取措施來抑制過沖。
3）依次改變測試條件(輸出負載，輸入電壓/頻率及環境溫度)，重復步驟2。
2、判定條件
（1）待測電源正常開/關機且不會損壞；
（2）各路輸出及信號線上不可有Glitch出現；
（3）各路輸出的Overshoot、Undershoot以及調整時間Tr1(包括震蕩/震鈴)符合規格設計要求；
（4）各路輸出及信號線上Dip/Sag/Surge仍然符合設計規范(如穩壓要求及邏輯信號高低電平規范)。
3、改善措施
（1）對Glitch，需要檢查電源內部控制芯片的啟動時序；有時，這一問題也可能是芯片設計不良造成；
（2）對負斜率的出現：
① 檢查電源內部不同電流回路的啟動時序(如風扇啟動)，
② 觀察PWM脈沖變化狀況，以確定是否需要調整反饋電路；
（3）對Overshoot及Undershoot，調整反饋電路的阻尼系數。
測試結果的讀?。赫{(diào)節好Slew Rate后，按測試工作表中的測試項， 打開負載后，測試電壓輸出是否過沖。將測試結果（過沖電壓Vovershoot、過沖時間tos）填到表格中。
此處可以看到，我們關注Overshoot時，需要關注電壓和時間。相當于，需要關注超過額定電壓的持續時間，造成的能量累計的結果。
如何利用輸出電感和輸出電容，調整Overshoot和Undershoot。
1）電感值：影響紋波電流及電源動態調整的性能。輸出電感的選擇是紋波電流（output current ripple）和效率的折中考慮。電感的感值可以用如下公式計算：
Fsw為開關頻率?！鱅out為輸出紋波電流。
2）由上面公式可知，電感的感值越大，輸出紋波電流就越小。但帶來問題是動態響應（response time）變慢。如果電感感值較小，如果想輸出電壓的紋波也小，就需要提高開關頻率，這樣MOS管上的開關損耗就增加，電路效率下降。
3）比較合理的選擇是設置ripple current △Iout=0.3Iout。如果需要較好的動態響應，例如X86處理器的Core電源等。L值可往偏小選取，一般在150nH－250nH之間。如果對動態響應無特殊要求，L值可往大選取，一般可選600nH以上，以得到較小的紋波電流。
輸出電容是為了控制輸出電壓的紋波和提供負載瞬時電流的。
靜態情況下，主要考慮電壓紋波△V。影響比較大的是輸出電容的ESR，ESR的最大值跟輸出電壓紋波和紋波電流有關系。
當電感選定以后，△Iout可以計算?？芍绻枰^小的電壓紋波，輸出電容的ESR也要比較小。
輸出電容應該由大容量的鋁固體電容或坦電容和小容量的陶瓷電容搭配使用。
電容的容量要考慮能提供短暫的續流能力，保證在負載動態變化較大時能正常工作。
選用0.47μH電感時，電感紋波電流為2.6A,若為1μH, 紋波電流則為1.2A，輸出電壓紋波會降低。
另一方面，動態性能會降低， 負載動態跳變時(這里應用滿載跳空載，同樣的輸出電壓過沖Vover)，使用更大電感需要更多的輸出電容來抑制過沖。
如Vover=30mV, Itran(max)=6A, Vout=1V。
則L=0.47μH時，需要的電容量為：Cout(min)=564μF。
若L=1μH時，需要的電容量為：Cout(min)=1200μF。(實際DSP的負載跳變沒有這么大，選用2個470μF)。
