浪涌（沖擊）抗擾度試驗就是模擬雷擊帶來的干擾影響，但需要指出的是，考核設備電磁兼容性能的浪涌抗擾度試驗不同于考核設備高壓絕緣能力的耐壓試驗，前者僅僅是模擬間接雷擊的影響（直接的雷擊設備通常都無法承受）。本標準的目的是建立一個共同的基準，以評價電氣和電子設備在遭受浪涌(沖擊)時的性能。本標準規定了一個一致的試驗方法，以評定設備或系統對規定現象的抗擾度。
試驗標準：
GB/T17626.5-2019/IEC61000-4-5:2014《電磁兼容 試驗和測量技術浪涌（沖擊）抗擾度試驗》。

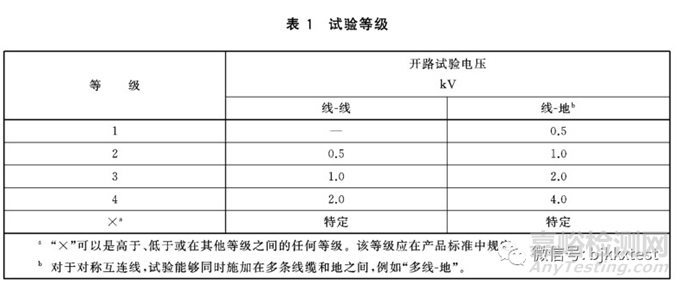

試驗等級：
試驗設備：
對于連接到戶外的對稱通信線的端口，使用10/700us組合波發生器。對于其他情況，使用1.2/50us組合波發生器。
試驗配置包括設備：
－ 受試設備（EUT）；
－ 輔助設備（AE）；
－ 電纜（規定類型和長度）；
－ 耦合去耦網絡；
－ 組合波信號發生器；
－ 耦合網絡/保護裝置；
－ 當試驗頻率較高（如經過氣體放電管耦合）和按7.6.1所述和圖17對屏蔽電纜測試時，需要金屬接地參考平板。只有EUT的典型安裝有金屬接地參考平面，試驗時連接到接地參考平面才是必須的。
試驗結果的評估
試驗結果應依據受試設備在試驗中的功能喪失或性能降低現象進行分類，相關的性能水平由設備的制造商或需要方確定，或由產品的制造商和購買方雙方協商同意。建議按如下要求分類：
a) 在制造商、委托方或購買方規定的限值內性能正常；
b) 功能或性能暫時喪失或降低，但在騷擾停止后能自行恢復，不需要操作者干預；
c) 功能或性能暫時喪失或降低，但需操作人員干預才能恢復；
d) 因設備硬件或軟件損壞，或數據丟失而造成不能恢復的功能喪失或性能降低。
由制造商提出的技術規范可以規定對EUT產生的某些影響是不重要的，因而是可接受的試驗影響。
在沒有合適的通用、產品或產品類標準時， 這種分類可以由負責相應產品的通用標準、產品標準和產品類標準的專業標準化技術委員會用于作為明確表達功能準則的指南，或作為制造商和購買方協商的性能規范的框架。
浪涌防護器件常用的三種為：壓敏電阻，氣體放電管，瞬態抑制二極管（TVS）。
1：壓敏電阻
優點：價格低，響應時間ns級，最大通容量大。
缺點：寄生電容高，鉗位電壓高。
寄生電容對于交流電路會形成不小的損耗和漏電，也會影響壓敏電阻使用壽命。
2：氣體放電管
優點：最大通容量大，寄生電容小，低至幾PF。
缺點：響應時間在百ns，導通后維持電壓低。
3：TVS
優點：響應時間快PS級，鉗位電壓低
缺點：最大通容量小。
典型應用電路：
1：壓敏電阻與TVS并聯使用
響應時間快，最大通容量大。響應時間取決于TVS響應時間。
2：壓敏電阻與氣體放電管串聯
串聯支路電容小，正常工作漏電流小，有效提升壓敏電阻使用壽命，導通電壓取決于氣體放電管電壓，壓敏電阻閾值可適當降低，支路鉗位電壓就會降低，關斷電壓由壓敏電阻決定，壓敏限流，氣體放電管關斷，所以開通時氣體放電管先開通，壓敏電阻在導通，響應時間為兩者之和，關斷時壓敏限流，氣體放電管關斷。
