1、案例背景
某企業生產的PE/碳酸鈣透氣膜表面出現了不同程度的晶點缺陷，導致薄膜的靜水壓，薄膜拉伸強度出現明顯的下降，嚴重影響材料使用性能，需要找到該缺陷產生的原因，并調整相關生產工藝及配方。
圖1 背光燈下薄膜晶點圖片
2、異常分析
PE/碳酸鈣透氣膜的生產工藝流程為：
共混造粒→單螺桿擠出→縱向拉伸→收卷成膜
取透氣膜兩處不同缺陷位置，通過DSC、SEM、徠卡光學顯微鏡等方法，逐步分析缺陷產生原因。
3、分析步驟
3.1 光學顯微鏡分析

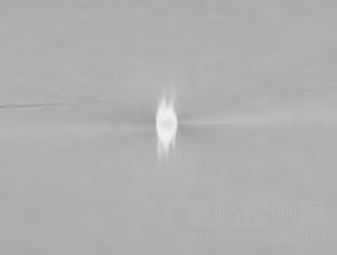

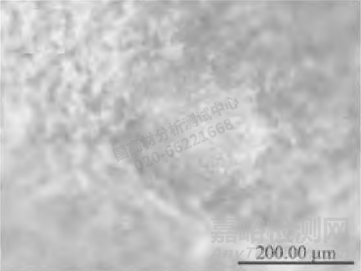

圖2 背光燈下晶點
在徠卡光學顯微鏡下觀察，該晶點外觀呈現為黃色的圓形，這是由于晶點，具有較高的黏度，在薄膜進行拉伸過程中該區域位置不隨周圍樹脂進行拉伸從而形成圓形缺陷。
3.2 掃描電子顯微鏡分析

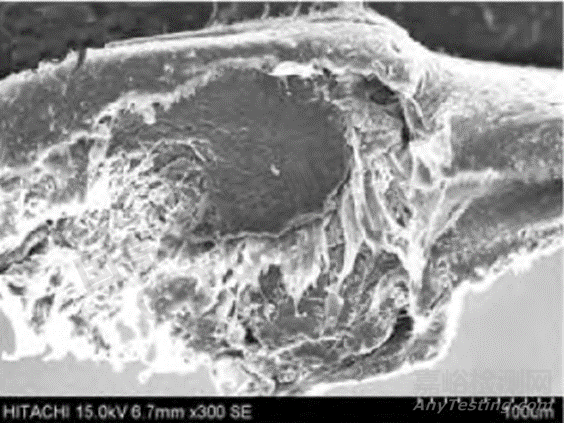

圖3 晶點斷面掃描電鏡圖
對材料的斷面進行分析研究，從掃描電鏡的結果來看，斷面處無顆粒團聚點，但是存在明顯的界面，說明晶點不是由于碳酸鈣團聚引起的。

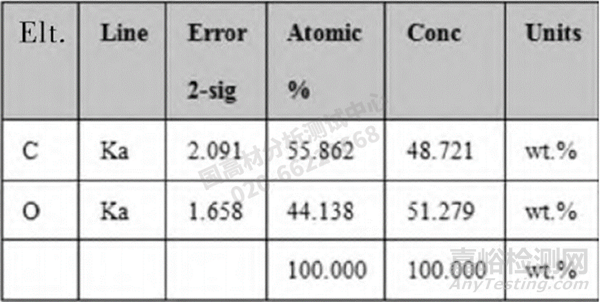

圖4 晶點電子能譜結果
對該區域進行電子能譜掃描，從能譜圖上來看，該區域只含C、O兩種元素。推測由于透氣粒子在擠出機中停留時間過長，樹脂受到高溫和強剪切應力作用，部分聚乙烯C-H鍵或C-C主鍵發生斷裂產生自由基，這些自由基團比較活潑，在微量氧存在下生成過氧化物自由基，向聚乙烯碳鏈轉移，樹脂相對分子質量成倍增長或形成交聯網狀結構，從而導致了晶點的產生。
3.3 DSC結晶曲線分析
將類似區域的薄膜缺陷，用鋒利的刀片取樣收集，通過差示掃描量熱儀測量材料的熔融溫度以及結晶溫度，如圖5所示。

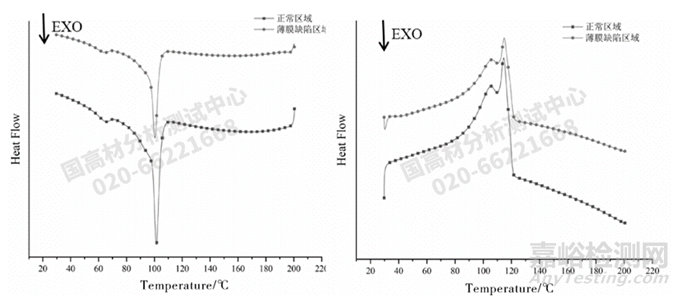

圖5 薄膜正常區域及薄膜缺陷處材料的DSC結晶曲線、二次升溫熔融曲線
結果顯示薄膜缺陷處材料的熔融溫度以及結晶溫度與正常區域樹脂的溫度是一致的，表明薄膜缺陷區域的材料不是其他樹脂或者高分子量的PE樹脂導致的。

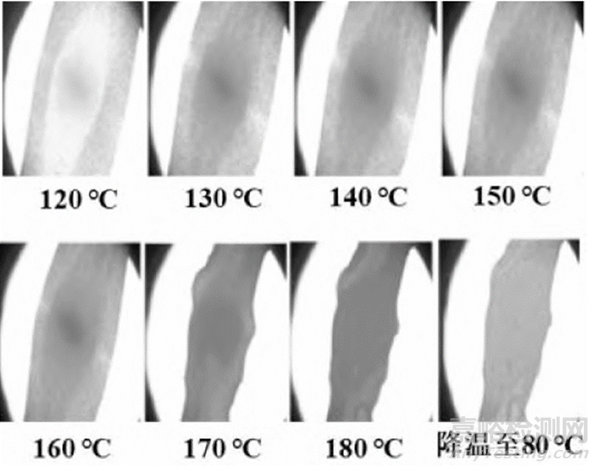

圖6 熱臺偏光顯微鏡下材料異常區域
為進一步證明該異常區域是否是由凝膠/過度交聯引起，對該區域的樹脂進行顯微熱臺加熱。從圖中我們可以觀察到薄膜缺陷處材料從120℃緩慢升至180℃的過程中，樹脂材料慢慢融化并和周圍樹脂融為一體，材料冷卻降溫至80℃后，該異常區域消失和周圍保持一致，這再次表明該缺陷不是由于凝膠/過度交聯引起的，而是由于基體樹脂塑化不良導致的。
4、處理意見
PE/碳酸鈣透氣膜產生塑化不良的因素有很多，在加工生產過程中機器溫度不夠或者材料在機器中的塑化時間太短均可能會出現這種問題，因此在生產過程中應注意機器的溫度能達到材料的塑化要求同時保證材料在機器中有充足的塑化時間。另一種容易忽略的原因是在停機轉產過程中，工廠一般會使用低熔指的樹脂材料進行清洗機器，生產過程中這種低熔指的樹脂若未能充分過渡也會容易出現塑化不良的問題。
