唇形密封圈是一種用于密封較低壓力介質工況的產品。典型唇形密封圈結構如圖1 所示。泄露是密封圈失效的主要表現形式，但是導致泄露的原因并非是單一的，更多的是由于多種因素共同作用的結果。如果想要了解密封圈失效的原因，就需要至少拿到軸，或者是密封圈。最好的情況是，在現場觀察密封圈失效現象和特征，并且能夠現場見證密封圈從軸上取下的過程。

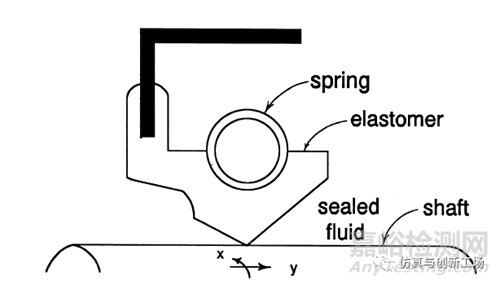

圖1 唇形徑向密封圈
基于Freudenberg Sealing Technologie數據，通過對于工作時間小于100小時或者使用性能小于10000km的密封圈的失效分析，認為典型的失效包括：
30%：軸設計和制造過程存在問題；
30%：軸和密封圈的裝配不正確；
10%：選用錯誤的密封圈；
15%：其它原因，例如潤滑油不相容，過大溫升、振動，過多污物如灰塵。
15%：早期明顯的泄露。
下面是主要的失效表現形式以及主要的原因。
（1） 密封圈無顯著破壞并且無碎片
過盈量不足，或者需要使用彈簧；
高粘度潤滑油導致過量的油膜；
軸上的機械導線導致油泄露；
過量使用油脂，導致出現泄露的現象。
（2）密封唇機械損傷
軸或者安裝槽刮傷密封唇；
安裝時通過槽、齒輪導致刮傷；
裝配工具不足；
保護措施不到位，導致軸損傷；
塑性密封圈，如PTFE，更容易刮傷。保護措施不到位，易導致?lián)p傷概率顯著增大
（3）密封唇及其附近積碳

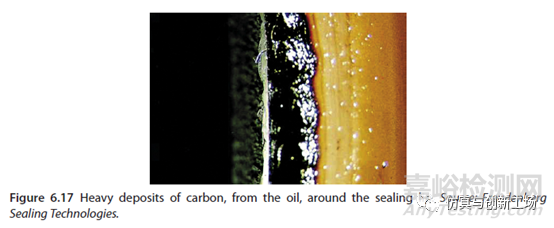

積碳主要是由于接觸區域的油膜溫升較高導致。比較輕微的積碳往往存在于靠近空氣側的唇口區域。當溫升過高，積碳嚴重時，往往會與密封唇產生干涉，導致泄露。改善措施：改善系統傳熱性能，降低摩擦，更換耐高溫潤滑油。
（4）密封唇軸向裂紋

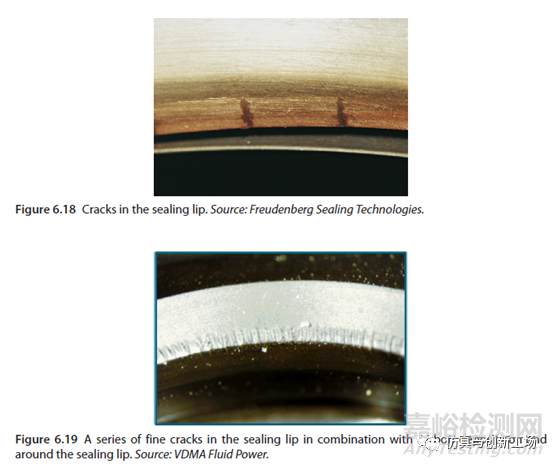

軸向裂紋有可能是細小裂紋，也可能是大裂紋。小裂紋通常需要仔細檢查才能發現。密封唇出現裂紋一般認為是密封唇在高溫環境下長期運行所致。高溫指的是工作時密封唇接觸區域的溫度。高溫加速密封唇老化。此外，油品與高溫共同作用下，老化會更嚴重。
（5）密封圈和流體相容性

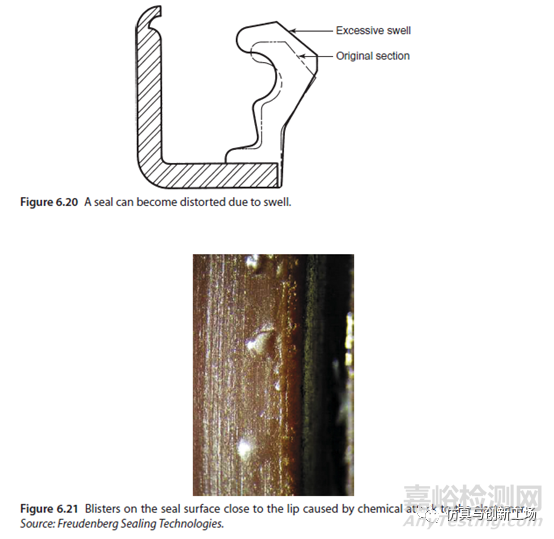

密封唇可能由于密封流體或者潤滑油的作用下而發生膨脹，導致密封唇顯著變形。當密封介質與橡膠材料發生化學反應，導致起泡現象發生。
（6）無顯著溫升時密封唇磨損和密封區域存有碎片
密封區域的碎片說明產品設計時wipper唇的功能不滿足要求；
金屬碎片：可能是因?yàn)榍逑春脱b配工序有問題；或者因?yàn)檠b配偏心問題；
灰塵和雜質：可能是因?yàn)楸９懿簧啤?/span>
（7）過量磨損并形成槽
過寬的磨損軌道和中等程度槽：可能是因?yàn)榫植康母赡Σ吝\(yùn)行或者是在高壓力工況下運行所致；
密封唇重度磨損和軸表面磨損：可能是旋轉軌道上有細小磨粒；
重度磨損和嚴重變形密封唇：往往是流體壓力過大，導致磨損嚴重。
（8）密封圈周向破壞

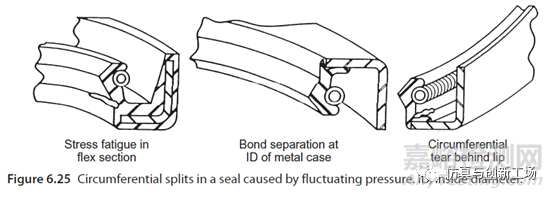

密封唇的橡膠發生周向斷裂，主要是由于工作過程中交變應力的作用。
結論：
通過上面的分析發現，密封圈的失效形式主要是泄露，通常表現為磨損。失效的原因主要是旋轉力矩增大導致的溫升。溫升高一方面會導致橡膠材料老化急速，另一方面也會導致潤滑油發生碳化
