導 語
近日瑞士洛桑聯邦理工學院生物機器人實驗室團隊提出了一種利用足部觸覺界面控制兩個額外機器人手臂的方法，使得一名手術醫生可以在雙手雙腳的配合下，同時操作四個腹腔鏡工具，在獨立完成手術的同時，降低任務負荷，提升流暢度。相關研究成果發表在《The International Journal of Robotics Research》期刊上。
1、研究背景
在許多外科手術場景中，僅使用雙手不足以控制所有工具，因此需要助手輔助醫生同步操作，這需要兩人之間努力保持同步，協調運動，并預測彼此的需求。然而這種合作僅僅依靠口頭暗示，會降低操作的流暢性，還可能導致配合失誤。如今隨著輔助機械手和可穿戴外肢體的發展，人機協作可提升人并行多任務操作的能力，有助于實現一人控制多種手術工具。然而，在上述場景中，如何實現自然、流暢的交互仍然是一個懸而未決的問題。
現有研究表明：1）足部界面可以作為一種有效的替代輸入方式，可用于控制機器人臂或其他輔助設備，同時不干擾人雙側上肢的固有運動；2）與常見的直接控制方式相比，共享控制策略可以在提高機器人手術的安全性和效率的同時，提升用戶的舒適度，降低負荷。
本文提出了一種利用足部觸覺界面控制兩個機器人助手的方法，包含兩種共享控制輔助模式：1）用于攝像頭導航的自適應視覺跟蹤；2）用于抓取物體的操作輔助，重點討論了上述共享策略的有效性及對減少操作者任務負荷和簡化四臂任務的影響。
2、研究概述
基于功能化導電聚合物的設計，研究團隊設計了功能化聚苯胺基時序黏附水凝膠貼片。它可以實現心臟的同步機械生理監測和電耦合治療，并牢固附著在心臟表面監測心臟的機械運動和電活動。
1. 四臂系統
該研究首先構建了一個具有觸覺反饋的四臂腹腔鏡手術系統，該系統使用兩個足部界面來控制兩個機器人臂，每個臂有五個自由度，一個臂控制一個攝像頭，另一個臂控制一個帶有電動夾子的腹腔鏡工具，如圖1所示。該系統使用二次規劃求解器來解決機器人臂的逆運動學問題，同時考慮了腹腔鏡手術、多臂控制和人機協作的任務和安全約束，如遠端運動中心、工作空間限制、臂間和人機碰撞控制等，以實現碰撞感知，保證人機安全。系統使用動態系統框架來生成手術工具尖端的期望動力學，包括線性速度和角速度。動力學由人的輸入（即腳的姿態）和工具的類型（攝像頭或夾具）決定，并考慮了滑輪效應和物理人機交互。
除此之外，該系統還包括足部觸覺界面，可以為操作者提供觸覺反饋，包括抓取反饋、可變阻抗反饋和引導反饋，以增強操作感知和控制精度。本文創新地提出了兩種機器人輔助模式，分別是自適應視覺跟蹤輔助和抓取輔助。自適應視覺跟蹤針對攝像頭的導航，通過圖像處理和機器學習的方法，實現對腹腔鏡工具的自動識別和跟蹤，從而減輕醫生的足部操作負擔。抓取輔助是針對夾具的操作，通過力傳感器和電機的控制，實現對物體的自動抓取和釋放，從而簡化醫生的足部控制操作。

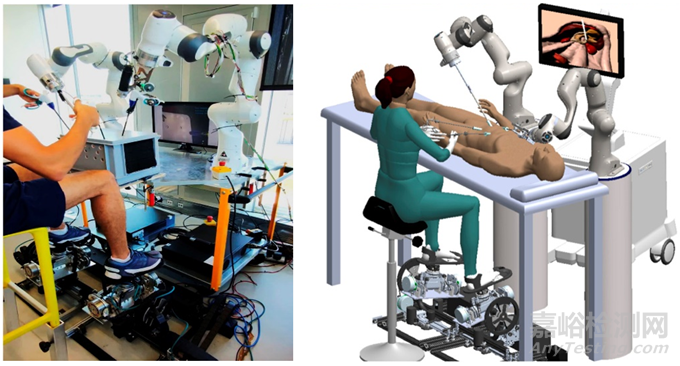

圖1：四臂腹腔鏡手術系統。
術者保持坐位，使用雙手進行常規腹腔鏡檢查，同時雙腳遠程操作兩個輔助機械臂執行機器人手術任務。
（圖片來自原文）
2. 用戶驗證評估
該研究對十二名受試者進行了實驗，評估了系統的易用性和所提出的共享控制策略的有效性。共設計了四種不同難度的腹腔鏡手術任務，如圖2所示，難度由低到高分別為單腳視覺追蹤（T1）、單腳工具操作（T2）、同時包括相機追蹤和工具操作的雙足任務（T3）、以及同時包括相機追蹤和三臂操作的四臂任務（T4）。被試分別在無共享輔助策略（W.O.）和有共享輔助策略（W.GA.CA）的情況下執行上述任務。為了研究輔助方式在不同任務中的效果，定義了主觀和客觀指標。主觀指標包括針對每個任務條件填寫的機器人使用感知問卷和任務負荷指數問卷。客觀指標包括完成時間、成功率、失敗次數等。
圖2：不同難度的腹腔鏡手術任務。
T1：視覺追蹤任務；T2:單足操作任務；T3:雙足任務，包括視覺任務和操作任務；T4：四臂任務，包括視覺任務和三臂操作任務。
（圖片來自原文）
主要結果如下：1）共享控制對四手任務中的作用（如圖3所示）。聯合使用抓取和視覺輔助顯著改善了絕大多數客觀指標，包括平均目標效率和任務完成度顯著提升，失敗次數顯著下降；在四手任務中視覺任務和工作操作任務的成功率同樣顯著提升。在主觀指標中也獲得了類似的影響，在任務負荷方面，使用這兩種輔助模式顯著改善了定位和抓取動作的心理需求、努力、挫折和表現。在使用感知方面還顯著提高了流暢度指數。

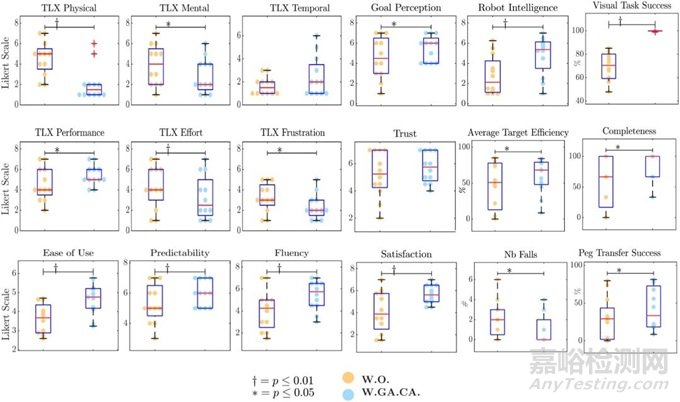

圖3：工具共享控制對四手任務（T4）主觀和客觀度量的影響
（圖片來自原文）
2）不同控制條件下的任務目標精度和完成時間（如圖4所示）。單腳視覺追蹤任務（T1）的平均位置誤差為（17.19 ± 10.51）px，角度誤差為（4.35 ± 1.90）°，任務完成時間為（22.72 ± 6.17）s。涉及操作的任務的中位目標時間為：T2: 42.11s, T3: 56.39s, T4: 82.26s，當沒有提供輔助時，中位目標時間為：T2: 40.20s, T3: 46.22s, T4: 68.63s。作為參考，手控腹腔鏡手術培訓時，相同的操作任務的最大允許時間為50 s。這意味著在共享控制下，參與者在單足和雙足控制模式下可滿足腹腔鏡手術標準限度進行腳操作，但在四手情況下尚不滿足標準。

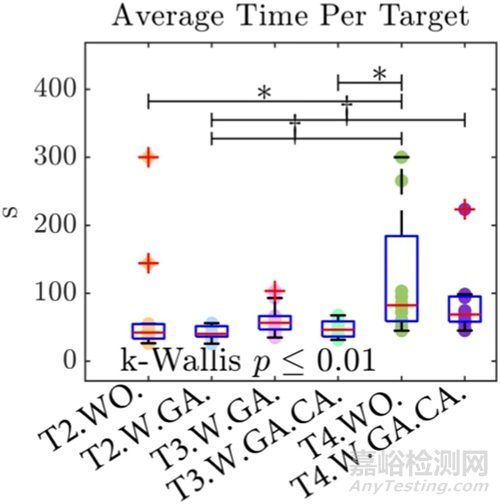

圖4：任務目標精度和完成時間
（圖片來自原文）
3、研究意義
本文提出了一種利用足部觸覺界面控制兩個機器人助手的方法，使得一名手術醫生可以同時操作四個腹腔鏡工具，同時配以視覺追蹤輔助和抓握輔助兩種共享控制模式，可有效降低使用者任務負荷，提高性能，增加任務流暢性。本文證明了在單足、雙足和四臂設置下，使用腳實現包括工具操作和目標尋找或跟隨的標準腹腔鏡訓練任務的可行性和系統的易習得性。本研究為未來提出新的手術方式、提高醫院的手術吞吐量從而提升醫院效率提供了可能性。
參考文獻：Hernandez Sanchez J, Amanhoud W, Billard A, et al. Enabling four-arm laparoscopic surgery by controlling two robotic assistants via haptic foot interfaces[J]. The International Journal of Robotics Research, 2023: 02783649231180366. DOI10.1177/02783649231180366
