在化工行業中，天然氣制甲醇可以顯著提高天然氣的附加值，實現產業升級，而轉化爐是天然氣制甲醇的核心生產設備。在化工、電力等行業中，惡劣的服役環境使其核心裝備部件經常發生失效，給安全生產造成了巨大的威脅。天然氣制甲醇的核心裝備是轉化爐，轉化爐管一般由Fe-Ni-Cr耐熱合金制成。輻射段爐管是原料反應區域，服役時溫度最高，且承受較大的介質壓力，因此其在服役過程中易發生蠕變、氧化、組織劣化等損傷，進而導致?tīng)t管性能下降，縮短爐管的服役壽命。HP-Nb耐熱合金廣泛應用于石化工業的重整轉化爐中，HP-Nb合金具有優異的高溫性能和良好的抗高溫腐蝕性能。研究HP-Nb合金在高溫條件下的顯微組織損傷、氧化損傷和力學性能降低對轉化爐的安全運行有著重要作用。HP-Nb合金的高溫蠕變損傷、高溫氧化損傷和顯微組織劣化是轉化爐部件損壞和斷裂的主要原因。
HP-Nb合金轉化爐管的損傷主要包括交變應力作用損傷和高溫氧化損傷兩大部分。在長期高溫服役過程中，轉化爐管受到應力作用，爐管發生蠕變，在爐管內部形成了大量的蠕變孔洞和裂紋，加劇了爐管的組織劣化和損傷。氧化損傷也是HP-Nb合金服役損傷中的重要研究?jī)?nèi)容，HP-Nb合金的氧化過程取決于以下幾個因素：合金的顯微組織和相組成、環境參數、轉化爐的操作溫度和工件的表面狀態等。研究HP-Nb合金在高溫應力作用下的顯微組織劣化和損傷規律，對預測HP-Nb合金高溫爐管的服役壽命十分重要。
研究人員主要研究服役后轉化爐管的氧化行為與顯微組織劣化行為，分析服役后合金顯微組織的劣化損傷與力學性能降低之間的關系，從而為高溫爐管的服役壽命預測和轉化爐的安全運行提供參考。
1、 試驗材料及方法

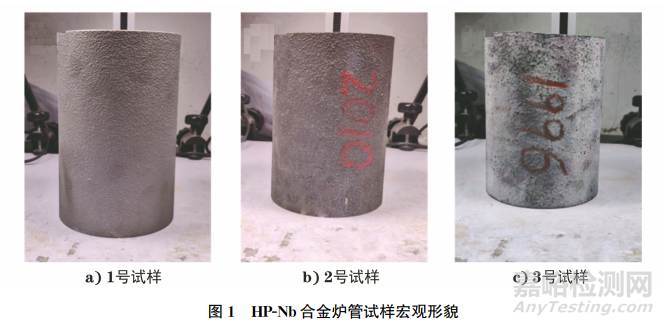

選用不同服役年限的天然氣制甲醇的轉化爐輻射段爐管進行分析。從規格為114mm×12.5mm(外徑×壁厚)的制甲醇轉化爐爐管中截取試樣(見圖1)，高溫爐管服役時的外壁溫度為985℃，壓力為2.6MPa。試樣材料為HP-Nb合金，選取的3組試樣分別為：1號新管試樣、2號服役11a爐管試樣、3號服役25a爐管試樣。

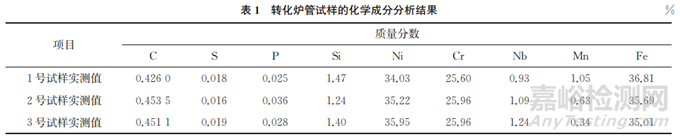

采用熒光光譜儀和碳硫分析儀對所取試樣進行化學成分分析，結果如表1所示，合金成分均滿足HP-Nb合金的技術要求。
2、 試驗結果與討論
轉化爐輻射段爐管的服役溫度最高且受管內反應介質應力的作用，其在運行過程中暴露在高溫、氧化等一系列惡劣環境中。離心轉化爐管在運行過程中易發生故障,是轉化爐安全運行的巨大隱患。
2.1顯微組織
Fe-Cr-Ni合金離心鑄造轉化爐管的顯微組織為奧氏體基體+骨架狀共晶碳化物，共晶碳化物在晶界呈片狀、層狀分布于奧氏體基體上。圖2為 HP-Nb合金離心鑄造轉化爐管試樣的顯微組織形貌。圖2a)為1號試樣的顯微組織形貌，為轉化爐管顯微組織的初始狀態，圖2b)、2c)為2，3號試樣的顯微組織形貌。由圖2可知：1號試樣中片層狀碳化物分布在晶界上，形成了不完全連續的骨架狀，晶內無二次碳化物析出;在2號試樣的奧氏體晶粒內部析出了大量彌散的二次碳化物，析出的二次碳化物呈細小球狀和棒狀，與鑄造未服役的新管相比，晶內析出了大量細小的二次碳化物，同時晶界的片層狀共晶碳化物發生粗化，形成了連續的鏈狀、網狀碳化物；3號試樣的共晶碳化物進一步粗化，形成連續粗大的網狀結構，晶界碳化物的片層狀結構完全消失，形成了連續的網狀碳化物，晶內的二次碳化物數量減少，聚集長大成粗大的塊狀，二次碳化物的聚合長大是合金顯微組織進一步劣化的表現，導致轉化爐管的力學性能進一步降低。

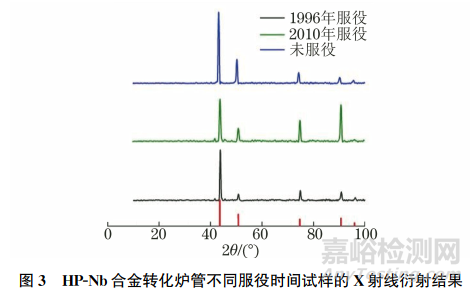

圖3為HP-Nb合金轉化爐管不同服役時間試樣的X射線衍射(XRD)結果，試樣主要的物相為奧氏體基體，圖中紅線為奧氏體XRD標準峰，奧氏體對應的衍射峰突出。服役后的爐管奧氏體衍射峰仍非常強，服役前后XRD結果的區別在于多了一些強度較小的衍射峰。對比分析服役前后的試樣，服役后試樣比服役前試樣多出的強度較小的衍射峰應為服役后析出的二次碳化物的衍射峰。離心鑄造新管中的一次碳化物為亞穩態的M7C3型碳化物。在長時間高溫服役后，離心鑄造轉化爐管中的M7C3型碳化物轉化為更為穩定的M23C6型碳化物。同時，長期服役后析出的二次碳化物也為M23C6型碳化物。
2.2氧化損傷
在轉化爐管的高溫服役過程中，轉化爐管內、外壁在高溫條件下發生氧化。轉化爐管外壁的氧化性氣體主要是O2和CO2，造成內壁高溫腐蝕的氧化性氣體主要為水蒸氣。服役轉化爐管長期暴露在高溫、氧化性的氣體環境中，轉化爐管內、外壁發生了高溫氧化腐蝕。
轉化爐管內、外壁微觀形貌如圖4所示，由圖4可知：服役后轉化爐管內、外壁均生成了氧化膜，氧化膜厚度與服役時間有關，服役時間越長，轉化爐管試樣的氧化膜厚度越大。轉化爐管服役過程中的氧化性氣體在高溫下與管壁發生反應，由于合金中的Cr、Ni、Si等元素含量較多，因此爐管表面的氧化膜主要為Cr2O3、SiO2 和NiO等。爐管表面氧化膜下方還存在一個貧Cr區，這是因?yàn)檠趸ぶ饕蒀r元素構成，靠近試樣表面的Cr元素向表面擴散并形成Cr2O3，使亞表層的Cr元素含量減少，亞表層發生內氧化。表面氧化膜下的氧化物主要為SiO2，沿著原枝晶晶界處的碳化物進入合金亞表層的貧Cr區。對5個不同位置的氧化膜、貧Cr區厚度進行測量，2號試樣內壁氧化膜厚度平均值為10μm，貧Cr區厚度平均值為30μm；轉化爐管試樣中，3號試樣內壁氧化膜厚度平均值為24.5μm，貧Cr區厚度平均值為57.5μm。2號試樣外壁氧化膜厚度平均值為110μm，貧Cr區厚度平均值為152.5μm；3號試樣內壁氧化膜厚度平均值為75μm，貧Cr區厚度平均值為240μm。服役時間越長轉化爐管的內氧化越嚴重，氧化損傷也越嚴重，有效壁厚越薄，降低了爐管的服役壽命。外壁氧化膜厚度明顯大于內壁，這是因?yàn)闋t管內壁受到反應氣體的連續沖刷，造成氧化膜的脫落，氧化膜不斷再生與脫落使得內壁氧化膜厚度與貧Cr區厚度遠低于外壁厚度。
2.3力學性能
HP-Nb合金是一種奧氏體耐熱合金，具有良好的高溫蠕變性能、抗氧化性能和抗?jié)B碳性能，以及合適的焊接性能。高溫服役后轉化爐管的顯微組織發生劣化，其力學性能也隨之降低。HP-Nb合金的高溫力學性能直接決定了其服役壽命。
2.3.1 常溫力學性能

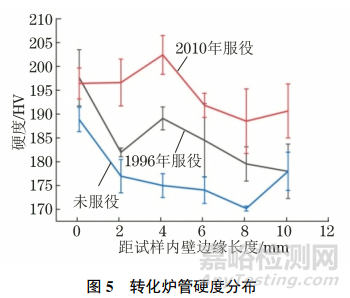

在爐管的壽命評估中，硬度為一項參考值。對不同服役時間離心轉化爐管的內壁到外壁的橫截面進行了顯微硬度分析,采用數顯顯微維氏硬度計進行測試，載荷為4.9N，載荷保持時間為15s。測量3個試樣內壁到外壁一條直線等間距6個點的顯微硬度，結果如圖5所示。由圖5可知：服役后轉化爐管試樣(2號和3號試樣)整體的顯微硬度較未服役轉化爐管試樣(1號試樣)高，且2號試樣的硬度比3號試樣高。同時，爐管內壁硬度較外壁硬度略高。由于轉化爐管在高溫下服役，二次碳化物在奧氏體基體中大量析出，細小的球狀或棒狀二次碳化物顆粒彌散在奧氏體基體中。由于彌散強化的作用，服役后的2，3號試樣的硬度比未服役的1號試樣硬度高，但3號試樣比2號試樣硬度低，這是因?yàn)榉蹠r(shí)間更長的3號試樣析出的二次碳化物尺寸更大，彌散強化效應減弱，因此硬度提高較少。爐管內壁碳化物數量較外壁多，因此爐管內壁顯微硬度高于外壁。

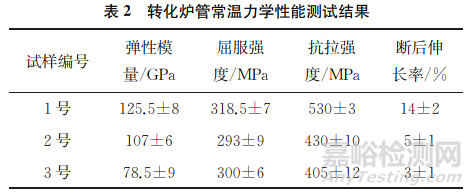

對1，2，3號試樣在室溫下進行拉伸試驗，拉伸速率為0.05mm/s，測試結果如表2所示。未服役的1號試樣抗拉強度和彈性模量明顯高于長期服役后的爐管，但是屈服強度與服役后的爐管相差不大。服役后試樣的斷后伸長率也遠低于未服役的1號試樣?？梢钥闯鲭S著服役時間的延長，HP-Nb合金的抗拉強度、剛度均下降。轉化爐管在高溫服役后，HP-Nb合金的屈服強度和斷后伸長率都明顯降低。服役后的轉化爐管一次碳化物粗化，由骨架狀轉變?yōu)榫W(wǎng)狀結構；大量二次碳化物在晶內析出，并且隨著服役時間的延長，二次碳化物聚集長大，這些導致了轉化爐管合金的屈服強度和塑性下降。
2.3.2 高溫力學性能
為了研究轉化爐管服役后高溫蠕變性能的變化，對1，2，3號試樣在1000℃、45MPa下進行蠕變?cè)囼?yàn)，結果如圖6所示，由圖6可知：3號試樣蠕變速率>2號試樣蠕變速率>1號試樣蠕變速率，因此3號試樣最先斷裂，1號試樣最后斷裂，1號試樣蠕變斷裂時間>2號試樣蠕變斷裂時間>3號試樣蠕變斷裂時間。3個試樣的斷后伸長率都達到39%以上，試樣斷口處宏觀形貌有非常明顯的塑性變形，蠕變斷裂時間分別約為15.31，7.53，4.35h，說明轉化爐管服役時間越長，合金組織劣化損傷越嚴重，其蠕變性能降低得越明顯。
轉化爐管在服役過程中長期受到高溫與各類應力作用，產生了蠕變損傷，HP-Nb合金出現蠕變損傷中常見的蠕變孔洞、微裂紋等損傷，在高溫環境下，合金碳化物邊緣出現孔洞，并隨服役時間的延長，孔洞持續長大、聚合，最終導致合金蠕變斷裂。蠕變性能降低的原因是服役后二次碳化物的析出與長大為蠕變孔洞的產生提供了條件。一次碳化物粗化使材料形成了連續的網狀結構，破壞了HP-Nb合金初始狀態晶界處阻礙晶界滑移的骨架狀結構，爐管服役時間越長，一次碳化物粗化越嚴重，二次碳化物析出越多、尺寸越大，顯微組織劣化越嚴重，導致合金高溫塑性下降，高溫蠕變性能降低。

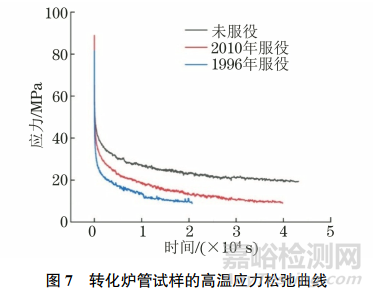

采用應力松弛試驗對不同服役時間試樣的高溫抗應力松弛性能進行研究。當溫度為950℃，預變形量為1%時，3個試樣的應力都隨試驗時間的延長而減小，這是由高溫下合金內部位錯運動、合金的部分彈性變形逐漸轉變?yōu)樗苄宰冃螌?dǎo)致；而在試驗中，服役時間越長，爐管對應試樣的應力到達穩態的時間越短，應力松弛速率越大，到達穩態時的應力越小，這些情況說明服役后的試樣抗松弛性能下降。在950℃條件下，松弛試驗時服役時間越長試樣的應力下降得越快，3號試樣達到穩態需要的時間最短，服役后爐管組織劣化，晶界處一次碳化物粗化、碳化物含量上升導致晶界阻礙位錯滑移的能力下降，使HP-Nb合金的抗應力松弛性能降低。
3、 結論
(1)轉化爐管服役過程中組織發生劣化損傷，合金中骨架狀一次碳化物粗化，材料形成了連續的網狀結構，枝晶內二次碳化物大量析出，并且析出后隨服役時間的延長，二次碳化物的尺寸也逐漸長大。
(2)服役過程中轉化爐管內、外壁發生了高溫氧化損傷，并且發生了內氧化，HP-Nb合金爐管形成氧化膜、貧Cr區和富碳碳化物區3部分。氧化膜主要由Cr2O3和SiO2構成，貧Cr區沿枝晶晶界分布有SiO2。
(3)服役后的轉化爐管與未服役轉化爐管相比，室溫下服役后轉化爐管的力學性能降低較多，斷后伸長率和抗拉強度都明顯降低，由于二次碳化物彌散析出，服役后轉化爐管的硬度增大。同時服役后的爐管高溫性能也有明顯降低，服役后爐管試樣蠕變斷裂時間均縮短，縮短時間超過未服役爐管蠕變斷裂時間的50%，且服役時間越長，蠕變斷裂時間越短，高溫應力松弛試驗中應力減小達到穩態的時間也縮短。
作者：陳海見1，徐遼1，張波1，郭景鋒2
單位：1.煙臺慕迪工業技術有限公司；
2.宜春學院 物理科學與工程技術學院
來源：《理化檢驗-物理分冊》2023年第12期
