前言導讀
1985 年，美國洛杉磯一名醫生用PUMA560 完成機器人輔助定位的神經外科活檢手術，首次將機器人技術與醫學相結合。1992 年，第一臺正式手術機器人 ROBODOC問世并開始用于臨床手術。1999 年，世界領先的手術機器人公司美國直覺外科推出了劃時代的機器人產品達芬奇手術機器人用于腹腔鏡手術，隨后于 2000 年獲得FDA批準并開始向世界推廣。2010 年前后，全球各國家和地區先后進入機器人手術時代，研發出各個領域具有代表性的產品。
手術機器人涉及醫學、機械工程、計算機科學、生物力學等多學科和多項高新技術，用于手術影像導航定位和輔助醫生進行臨床手術。手術機器人按照主要應用領域，又可以劃分為骨科、口腔、神經外科等領域的手術機器人。

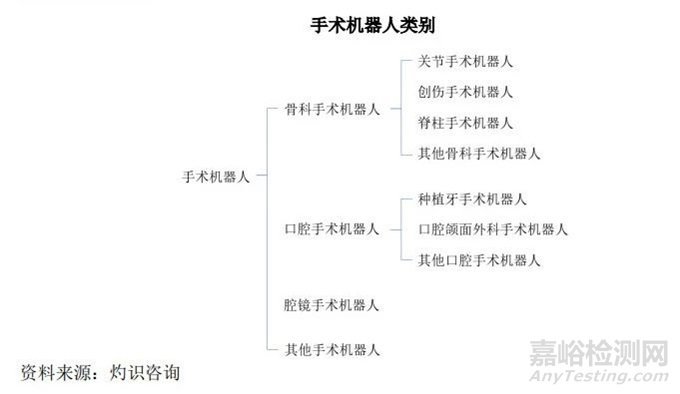

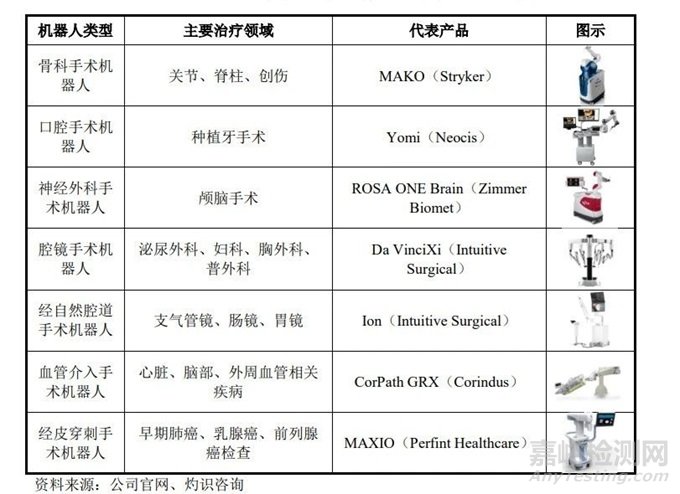

手術機器人按照產品類別可分為骨科手術機器人、腔鏡手術機器人、口腔手術機器人等。
手術機器人行業市場規模

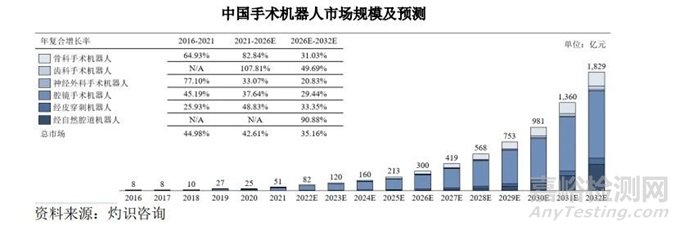

中國手術機器人市場預計保持較高水平的增長，2021年中國手術機器人市場規模約51億人民幣，預計未來五年將以 42.61%的年復合增長率增長，在2026年市場規模達到約300 億人民幣，于2032年達到約1,829億人民幣。
口腔手術機器人行業概覽
口腔手術機器人發展歷史
手術機器人在口腔領域相較于其他領域起步較晚。2002年，德國海德堡海德堡大學醫院 Boeseke等人提出了第一個機器人引導的牙種植體放置。2012年，具有6個自由度（DOF）的自主機器人系統首次研發成功，它可以使用基于體 積分解的系統來放置牙根狀種植體。隨后，帶有立體攝像頭的三自由度機器人 系統也開發成功，該系統可以檢測和調節牙科手機，以確保根據術前方案進行種植體放置。計劃的手術程序由計算機自動應用，以確保正確的鉆孔和適當?shù)厥┝Α?016 年，F(xiàn)DA首批口腔手術機器人——Yomi，用于口腔種植手術。這是第 一款也是唯一一款獲得 FDA批準的口腔科輔助系統。2017 年，在口腔修復學專家趙銥民教授及其團隊輔助操作下，一臺自主式種植牙手術機器人根據預先設定的指令，成功為一名女性患者完成了兩顆缺牙的種植即刻修復。
口腔手術機器人臨床分析
①臨床價值口腔手術機器人用于協助口腔醫生進行手術，為醫生提供手術器械的指導， 給醫生提供可視化的界面以便準確控制手術方向，還能通過使用觸覺引導技術與多感官反饋，實現微創治療，并且醫生可通過該系統的軟件隨時修改手術方案，使手術更為高效、便捷。
②適應證和手術量口腔手術機器人的應用領域主要包括口腔種植、口腔修復、口腔頜面外科、牙體牙髓治療等，其中應用于種植領域的口腔手術機器人可稱為“種植牙手術
機器人”。

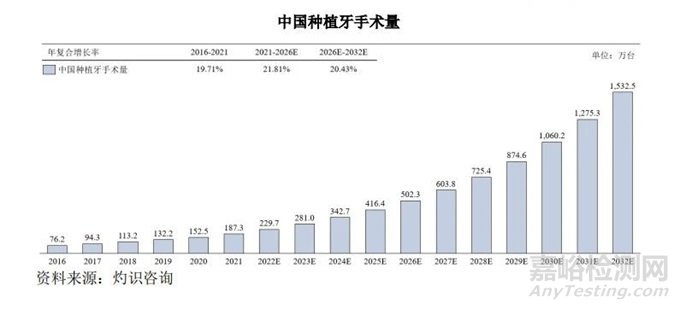

根據第四次（2015 年）全國口腔健康流行病學調查，按常人30顆牙計算，20至44歲年齡層的人平均缺少0.4顆牙，55至64歲群體人均缺牙3.73顆，65至74歲人均缺牙7.5顆。調查同時顯示，有缺牙的65歲至74歲老年人中修復的比例為 63.2%，較 10 年前上升了近 15%，老年人口腔健康意識有所增強，但 仍然有將近一半的老年人未能及時修復牙齒。中國種植牙手術量2021年約187.3萬臺，預計未來五年將以21.81%的年復合增長率增長，在2026年將達到502.3 萬臺，于2032年將達到1,532.5萬臺。

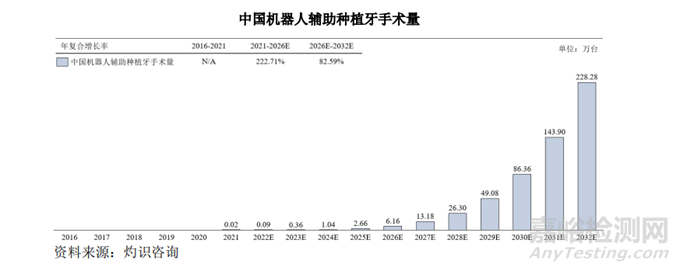

中國機器人輔助種植牙手術量 2021 年約 0.02 萬臺，預計未來五年將以 222.71%的年復合增長率增長，在 2026 年將達到 6.16 萬臺，于 2032 年將達到 228.28 萬臺。
種植牙手術機器人市場規模

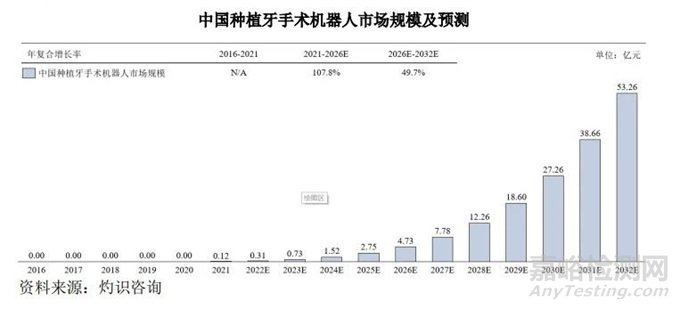

中國種植牙手術機器人市場預計保持較高水平的增長，2021 年中國種植牙手術機器人市場約0.12億人民幣，預計未來五年將以107.8%的年復合增長率增長，在2026年市場規模達到約 4.73 億人民幣，于2032年達到約 53.26億人民幣。
經口腔手術機器人行業發展概況
經口腔手術機器人用于輔助醫生進行用于頭頸部腫瘤切除和損傷修復，在腭裂修復、口咽腫瘤切除、皮瓣修復等術式方面有著較為廣闊的應用前景。經口腔手術機器人有著范圍較大的潛在患者群體，2021年中國頭頸癌新發病例為14.6萬例，2025年中國頭頸癌新發病例將達 15.7萬例，該期間的復合年增長率為1.9%。預計2030年，中國頭頸癌新發人數達 17.0 萬例，2025年至2030年的復合年增 長率為1.5%。

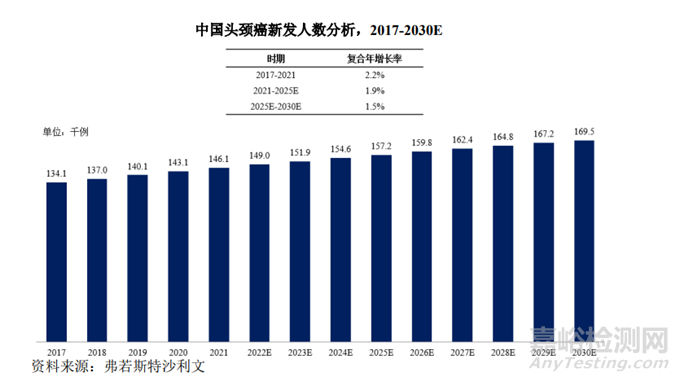

應用領域：口腔頜面部是各種腫瘤、畸形外傷等的高發部位，以口腔癌為主的頭頸部惡 性腫瘤在全身各臟器的腫瘤發生率排名前十。目前大多數口腔頜面疾病宜采用開放性的手術方式進行治療，但口腔作為一個狹窄且不規則的腔隙，周圍有大量硬組織的包繞，開放性的口腔手術易給患者面頸部留下不可逆的瘢痕，嚴重影響面部外形。經口腔手術機器人可采用兩種入路形式完成在口腔頜面外科手術。一種是直接經口進行手術，在精確度、靈活度及舒適度等方面皆具有一定的優勢，目前達芬奇手術機器人在腭裂修復、口咽腫瘤切除、皮瓣修復等方面已經有一定的臨床應用。另一種則采用口外入路，為盡量減少手術對外貌的影響，入口通常較為隱蔽，如經耳后發際內切口，可進行頸淋巴清掃術和頜下、甲狀腺及側頸部手術。
優勢分析：相較于傳統微創外科口腔頜面頭頸手術，經口腔機器人輔助手術具有較多優 勢。例如：可濾除外科醫生手部震顫，提高手術安全穩定性；外科醫生可通過切口插入呼吸管，降低氣管切開術的可能性，避免額外的暴露與創傷；降低重建術所導致的長期說話或吞咽問題的風險；減輕恢復期間疼痛，減少術中出血以及術后疤痕；縮短住院時間以及恢復時間。經口腔手術機器人能通過更高的精度、更佳的可視化視野，有效降低術后并發癥的風險，提升患者滿意度。
醫療器械產品解析
1 、瑞醫博口腔機器人
北京柏惠維康科技股份有限公司
北京柏惠維康科技股份有限公司創立于2010年，是專業從事手術機器人研發、生產、運營的國家高新技術企業。企業現擁有睿米神外手術機器人、瑞醫博口腔手術機器人兩大核心品牌。
北京瑞醫博口腔門診是國內首家口腔手術機器人應用示范中心，為患者提供專業的種植手術、正畸矯治、美學修復、兒童口腔、牙體牙髓、牙周維護、智齒拔除等多學科口腔診療服務。院內專家團隊由北大口腔、解放軍總醫院、中日友好醫院、北醫三院口腔科資深醫生組成，并特別配備了“瑞醫博”口腔手術機器人等先進診療設備。
“瑞醫博”口腔手術機器人是國內首款獲得NMPA認證的口腔手術機器人產品。
產品構成

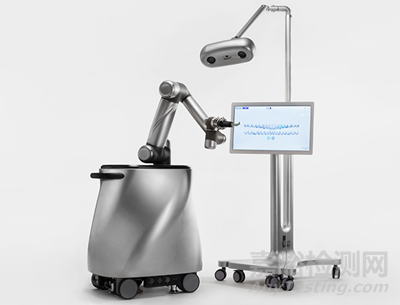

產品整體分為兩塊，機械臂臺車和定位儀臺車，定位儀負責識別引導機械臂到目標位置，光學定位組件，包括一系列用于配準的配準支架，尖端注冊工具，光學小球或者二維棋盤格，手機夾持器，腳踏開關，手術導航軟件組成。
“瑞醫博”口腔手術機器人
醫生在“瑞醫博”的定位輔助下可精準完成口腔種植手術，精度誤差控制在1°和0.5mm以內，學習曲線大幅降低，縮短手術時間，實現標準化種植。目前，瑞醫博口腔手術機器人主要應用于單顆、多顆、對側牙列種植手術，在機器人的輔助下，醫生可以完成標準化、高精度、智能化手術，未來還將拓展至即刻種植、全牙列種植、無牙頜種植、穿顴種植、備牙等領域。此外，口腔手術空間狹小，操作角度有限，借助力傳感功能，醫生可以輕松地將種植手機調整至理想?yún)^(qū)域和位置，保障安全的同時提升手術效率。為減少局麻條件下患者位移帶來的誤差，“瑞醫博”研發出隨動功能，光學跟蹤定位儀以每分鐘1000次的頻率實時捕捉患者位置，監測位移達到0.1mm，即使患者術中出現位移，機器人始終能夠鎖定靶點和路徑，順利完成手術。
預期用途：
輔助醫生定位種植部位。利用配準技術將術前獲取的患者三維影像與術中患者的空間位置進行匹配；通過導航技術在手術過程中實時跟蹤種植器械與患者的位置關系，并在三維影像中顯示出來；利用定位技術通過機械臂帶動手術器械輔助醫生精準定位種植部位。
適用范圍：
用于成人口腔種植手術過程中術前手術計劃和術中導航定位。
2、口腔醫療種植機器人
雅克智慧
雅客智慧成立于2017年9月，是一家是專門從事醫療手術機器人研發、生產和技術服務于一體的“硬科技”企業。公司以振興我國醫療機器人產業為己任，力爭打破進口產品壟斷的現狀。公司研發的“雅智口腔手術機器人”、“口腔數字化種植設計軟件DentalNavi”均已投放市場，臨床手術近1000臺。公司目前擁有自主知識產權200余項，并有完善的國際專利部署。公司以口腔種植牙機器人為切入點展開產業化之路，將智能控制、機器視覺多傳感器信息融合、三維圖形可視化等先進技術引入口腔種植領域，通過機器人實現口腔狹小空間下的微創手術治療，降低了手術難度，提升了手術效果減輕了患者的痛苦。

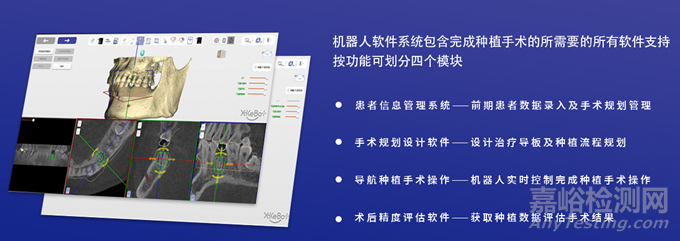

雅客智慧種牙機器人于 2021 年9 月取得國家藥品監督管理局三類醫療器械注冊證。公司自主創新研發的口腔“數字化種植設計軟件”DentalNavi 于 2022 年7月取得北京市藥品監督管理局二類醫療器械注冊證。
產品組成
手術附件：牙科種植馬達 、牙科種植手機、馬達夾持器標定工具、力傳感器等
遵循設備臺車發送運動指令，完成種植手術相應操作。

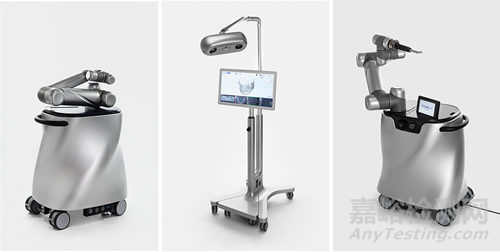

設備臺車：機械臂：整個種植機器人系統的控制、操作中心包含機器人運動控制系統、驅動系統以及種植操作控制系統處理手術過程所有信息流，發送運動指令，控制機器人完成種植手術。

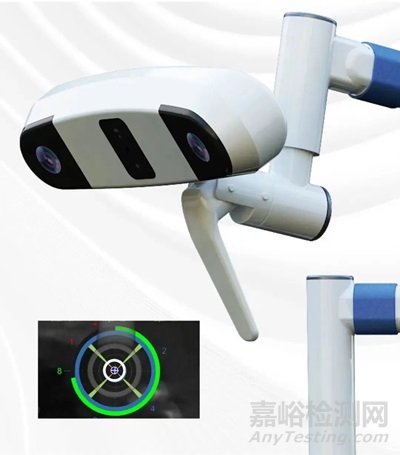

視覺臺車：雙目相機； 視覺支撐臺車：捕獲機器人和患者相對位置信息，通過線纜發送至設備臺車。
顯示器臺車：顯示器；顯示器支撐臺車：機器人操作，導航界面，引導醫生順利的完成操作。
DentalNavi 八大功能亮點
●數據重建 ●數據配準 ●牙冠設計 ●植體規劃
●模型封裝 ●導板設計 ●備洞指南 ●術后評估
硬件：

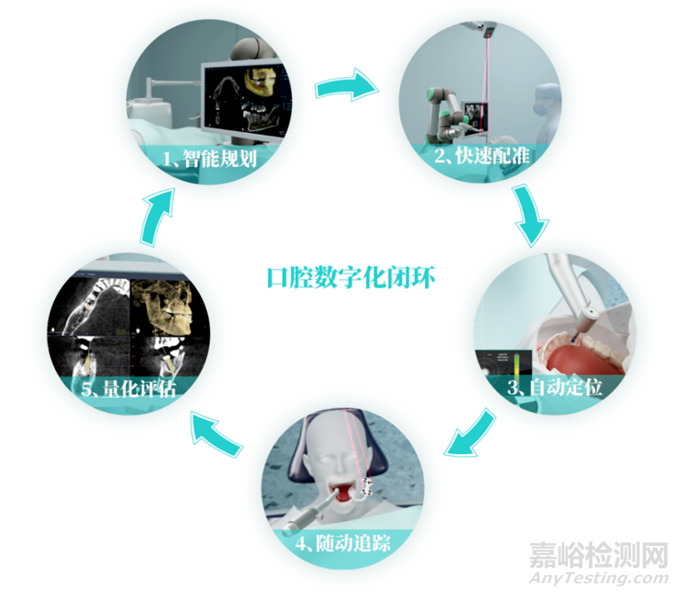

“腦”——有計劃：以修復為向?qū)?，踐行前沿理念；種植機無縫集成，一個腳踏完成手術；自動進出口規劃，真正解放雙手。“眼”——看的準：0.09mm精度，微動盡收眼底；紅外線定位，無懼環境光干擾；每秒120幀，跟蹤及時。“手”——有手感：末端受力形變實時補償，復雜骨質也能精準種植；根據阻力自動提拉，跟熱損傷說再見；靈活拖動手機，狹小空間不再是問題。
雅克智慧口腔手術機器人
機器人優勢
精準穩定—紅外光學定位精度高達0.09mm，120HZ高頻跟蹤減少數據延遲
安全舒適—術前精準規劃、隨動跟蹤種植、減少手術創傷、多椅位種植
智能控制—進出口路徑自動執行、自主跟蹤下鉆
自由切換—導板、導航、機器人模式任意切換
節省人力—集成開口、吸唾等功能，單人即可完成種植
簡單易學—一個腳踏完成所有操作，真正實現“自由”種植
3、“朗月”機器人
舍成醫療
舍成醫療成立于2017年12月，是國內最早研發口腔種植手術機器人的公司之一，是一家專注于醫療器械產品的創新、研究、開發的高科技企業。
“朗月“機器人，通過降低種植門檻并提升種植醫生單位時間內的工作效率，為社會貢獻自己的解決方案。不同于以往骨性導航機器人的常規思路，“朗月”未將圖像導航視為口腔種植手術機器人的標配，而是采用不同的操作模式分步驟實現對種植手術的機器人輔助。
“朗月”首先是一個純粹的手術輔助工具，解決醫生手部直線鉆孔操作以及手術區域視野受限區域時的手眼協調問題，這種工作方式被定義為快速模式，它無需圖像導航技術輔助。
該模式最大限度地保留了醫生自由手操作的習慣，醫生通過常規的圖像瀏覽分析軟件查閱患者CBCT影像后，在頭腦中形成手術計劃，術中醫生手動抓握種植手機，控制機械臂到達醫生通過術中觀察選定的理想種植位置，機械人將通過其高精度視覺相機保持鉆孔方向與位置的準確性，高精度地完成操作者意圖。尤其在手術視野受限的部位，快速模式降低了對醫生操作的全方位要求。
朗月口腔手術機器人

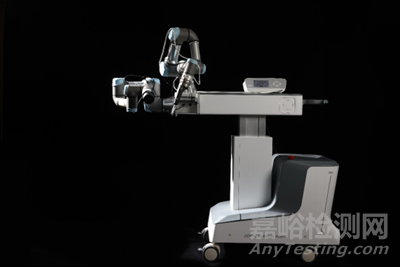

雙機械臂一體式整機，大大縮短術前準備時間。
當前機器人手術最大的問題在于手術時間被顯著延長，因而極難實現提升醫生單位產出的目的。“朗月”通過特殊的結構設計形式減少術前準備的步驟，縮短術前術中操作的時間。

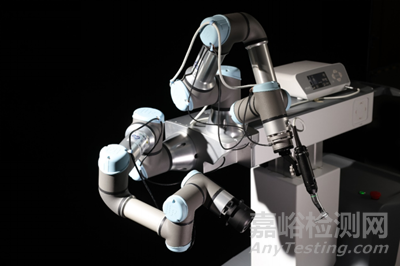

“朗月”采用雙機械臂一體式設計，上機械臂末端抓持手術工具（即“口腔種植手機”），下機械臂末端安裝有微型多目光學定位相機。借用機械臂本身的高精度參數化追蹤，這樣的結構型式帶來諸多優點。
首先大大縮短了術前準備時間，雙機械臂集成于一體，省去了統一機械臂與光學定位相機位置關系的術前標定過程。其次操作更簡單，省去了對手術工具的追蹤，減少了術前對工具的準備和標定，全程僅需追蹤佩戴于患者口中的定位標記，這樣也降低了由于術中對手術工具的遮擋造成手術中斷的概率。最后術中調整更方便，術中可隨意拉動機械臂改變光學定位相機的姿態，使其處于更利于手術執行且精度更高的位置，不會觸發對機械臂和光學定位相機的重新標定。
朗月口腔手術機器人

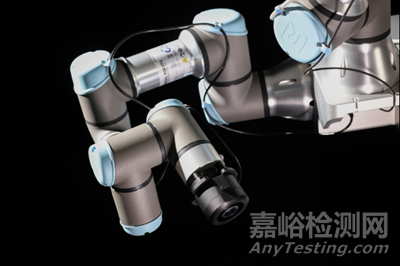

微型視覺定位相機，實現高精度全過程追蹤。
朗月口腔種植手術機器人采用微型多相機組合實現術中的定位和手術引導，同時實現手術全程的安全保障。微型定位相機具備0.05mm定位跟蹤精度，同時具備100幀每秒的刷新頻率，可以實現對患者狀態的高精度實時性追蹤。朗月”的雙機械臂末端都處于患者手術區域附近，光學定位相機距離患者口腔僅10-15cm，所有與手術準確度和安全性相關的組件都處于醫護人員目視所及并可隨時觸及調整的范圍內，讓全系統具有更高的安全性和操作便利性，同時由于近距離的相機跟蹤拍攝，所攝照片更加清晰，全系統也具有更高的手術精確度。
朗月口腔手術機器人
同時，在種植牙冠修復階段，舍成醫療的”PLAM“口外掃描儀最快可在5秒內精確實現種植修復時的植體定位，可有效避免患者刺激反應對口腔取模造成的不利影響，縮短椅旁操作時間，降低取模操作難度，同時降低成本，提升技工室工作效率。
4、易植美
迪凱爾醫療
迪凱爾創建于2010年，是一家專業從事口腔醫療領域內計算機軟硬件、手術導航設備及相關產品的研發與銷售的高新技術企業，致力于口腔醫療領域內計算機軟硬件、手術導航設備及相關產品的研發，迪凱爾提供全套的口腔種植解決方案。在未來。從單牙到全口，迪凱爾都能提供先進的、完整的口腔種植解決方案。在穿顴、穿翼種植，骨量嚴重不足，開口度受限，失敗病例再修復等復雜病例得到廣泛的應用。數字化動態導航微創、精準、安全、高效，幫助患者重新獲得高質量的生活。

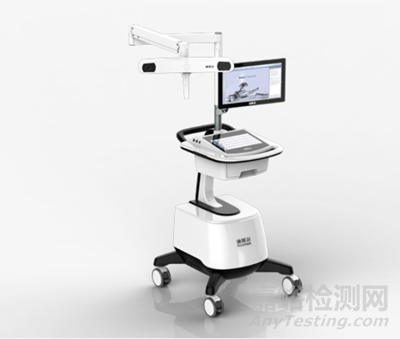

口腔種植手術導航系統——易植美，該系統用于口腔種植手術的術前計劃和術中引導，通過對三維醫學影像的虛擬可視化應用，采用專門的種植手術方案規劃軟件在三維模擬環境中進行合理的種植方案設計，結合精確的紅外光學定位技術，實現手術器械、醫學影像和人體空間位置的融合。整個手術過程系統實時呈現病人解剖結構，全程監控種植位點、角度、深度，從而實現精確種植。
易植美優勢
高精準度：采用國際領先的紅外光學定位技術，堪稱專家級別的醫生的徒手種植精度大約是0.8毫米，而該系統的精度可以達到0.125毫米。
即刻種植：無需借助導板等輔助工具，從病人拍攝CT影像至手術結束可在幾小時內完成，既獲得精準的種植效果，又縮短手術周期，提升醫患體驗。
成功率高：運用計算機三維重建與可視化技術，清晰展現患者口內解剖結構，保證了復雜病例的成功。
實時引導：全程監控種植位點、角度及深度，實時引導醫生按計劃進行種植。
微創手術：減少手術翻瓣及固位釘?shù)仁侄卧斐傻膿p傷，降低感染風險縮短術后康復期。
在以前的修復方案里，一旦我們?nèi)笔б活w牙齒，常用的方式是鑲牙。但是鑲牙的這種方式，雖然加了一顆牙，但是邊上的正常牙齒的牙釉質會被全部抹掉，并為會致使兩邊的牙齒受損。迪凱爾所提倡的是最大程度地保留患者的牙齒，在缺失的牙齒處打一個牙根下去，在牙根上再放一個牙冠。手術中醫生可以通過易植美這套系統為病人重新種牙。依靠設備讀取病人牙齒的數據，借助圖像定位牙齒放到什么位置，通過設備隨時調整角度。
5、口腔種植機器人
柳葉刀機器人
柳葉刀機器人成立于2018年，是全球唯一一家深度布局髖關節置換、膝關節置換、口腔種植以及血管介入四大黃金手術賽道的醫療機器人創新公司。研發團隊擁有頂尖的醫學背景和扎實的技術實力，核心技術優勢明顯，特別在機器人的關鍵技術如精準、智能、安全等算法上，處于國際先進水平，擁有難以復制的技術壁壘。同時能為醫院提供人工智能輔助診斷、個體化手術計劃、手術導航機器人系統、術后評估等全流程解決方案。并與南京大學醫學院附屬鼓樓醫院構建了穩定高效的集產、學、研、醫一體的科研創新平臺。

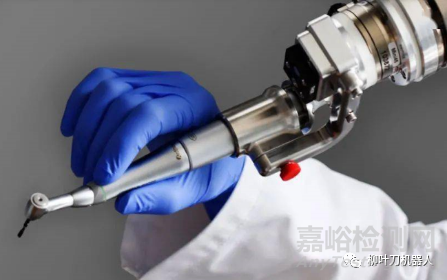

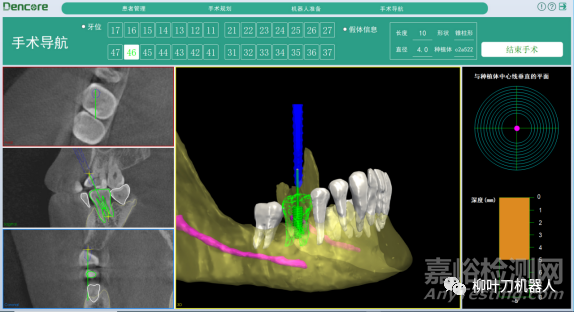

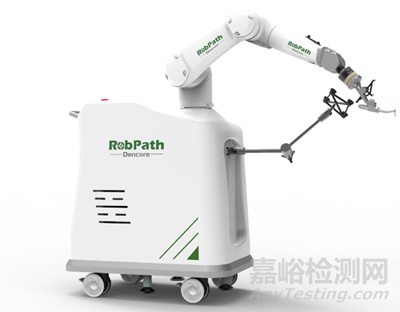

柳葉刀機器人秉持圍繞客戶持續創新的基因，發布的Dencore機器人增強了力感知的性能，充分保留了臨床醫生種植牙過程中的操作手感，同時加強了機器人種植時的剛性，是一款“剛?cè)岵?jì)”的機器人，實現了醫生經驗與機器人精準執行的完美協同。
智能化

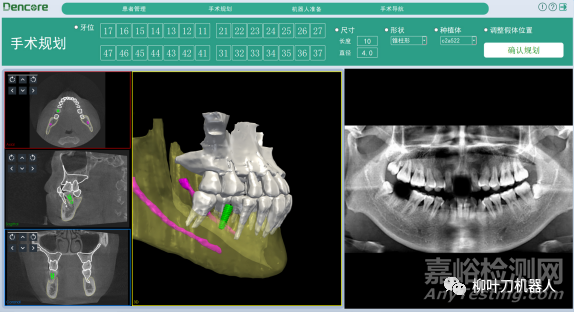

人工智能的口腔醫學影像處理算法，牙齒、神經、血管的自動識別和分割，自動化的手術規劃，手術自動注冊，術中在線實時規劃調整，機器人運動路徑智能避障。
精準化
整體0.5mm的種植牙精度，種植牙深度的實時約束，患者運動狀態下的種植體位動態校準跟蹤，抗環境光干擾的紅外導航。
操作感知
機器人路徑邊界約束，種植牙操作力感知結合抖動過濾技術，手術過程中醫生全程自主安全可控。
6、經口腔手術機器人
思哲睿智能醫療
哈爾濱思哲睿智能醫療設備股份有限公司成立于2013年，是一家專注于手術機器人研發、生產和銷售的高新技術企業，致力于為醫生打造智能手術工具，為患者提供綜合診療方案。經過多年的探索和積累，在手術機器人領域形成了一系列核心技術和獨創性成果，研發構建了以腔鏡手術機器人家族為核心的豐富的手術機器人產品矩陣，覆蓋泌尿外科、 婦科、普外科、胸外科、耳鼻咽喉頭頸外科、骨科等多科室。
思哲睿公司針對頭頸部腫瘤的臨床診療需求，基于公司已有機器人技術平臺，創新性地開發了用于頭頸部腫瘤切除和損傷修復等手術的經口腔手術機器人。
頭頸部是各種腫瘤、畸形外傷等疾病的高發部位，以鼻咽癌、口腔癌、喉癌、口咽后壁癌、軟腭癌、舌根癌、扁桃體癌為主的頭頸部惡性腫瘤在全身各臟器的腫瘤發生率排名前十。大多數頭頸部腫瘤采用開放式手術進行治療。人體口腔是一個狹窄且不規則的腔隙，周圍有大量硬組織的包繞，開放式手術往往需要在患者頭頸部開刀以獲取手術操作空間，常會給患者留下不可逆的瘢痕，嚴重影響面部外形。該產品屬于經自然腔道手術機器人，機械臂經由患者口腔入路觸及患處，能夠助力醫生在徒手難以觸及的人體組織區域開展復雜的手術操作，有助于解決傳統頭頸部手術在患者面部留下術后瘢痕的問題，具備較高的臨床價值。公司的經口腔手術機器人還可擴展應用至單孔腔鏡手術。
公司開發的經口腔手術機器人基于口腔及頸部手術的臨床實際需求，結合手術部位的解剖結構特性，以微創、精細、可達舌根部及喉部等狹窄位置為結構設 計目標，構建口腔手術機器人體系。醫生可以使用該產品精準完成軟組織的分離、 切割、縫合、打結等操作。經口腔手術機器人針對頭頸部手術操作空間小、精度要求高等特點設計，能夠精準、實時地將醫生的手術動作復刻到機械臂末端的手術器械上，在醫生的控制下開展各類手術動作。與傳統口腔手術相比，公司研制的經口腔手術機器人能 夠克服狹小手術空間限制、提高手術精度，可以經過口腔觸及患處來開展手術，無需在患者的頜面部或頸部切開手術創口，能夠降低患者手術創傷。此外，該產品還可以濾除醫生的手部震顫，使手術操作更加精準可控。
7、口腔種植導航系統
極限人工智能
極限人工智能有限公司于2017年成立于濟南高新區。公司專注于手術機器人及先進手術器械的技術開發、系統設計及生產制造，致力于打造手術機器人行業領軍企業。
極限人工智能口腔種植導航系統由主控臺車、機械臂臺車、導航臺車（含光學跟蹤相機NDI Polaris）、定位器、反光球和圓片反光組件組成，用于成人口腔種植手術的種植體導航定位。
極限人工智能口腔種植導航系統于2023年1月獲批NMPA注冊證上市。
8、THETA種植牙手術機器人
鍵嘉醫療
鍵嘉醫療全稱杭州鍵嘉醫療科技股份有限公司，其前身是杭州鍵嘉機器人有限公司，是一家專注于手術機器人及相關產品研發、生產和銷售的高新技術企業，致力于打造技術領先的手術機器人平臺，為醫院提供高精度、智能化的手術解決方案。該公司在手術機器人領域擁有領先的研發能力，目前已形成手術規劃技術、手術導航定位技術、三維可視化技術、機械臂控制技術、手術機器人系統設計與集成技術等核心技術。該公司是全國首個實現商業化銷售的國產關節置換手術機器人企業。
2023年10月9日，鍵嘉醫療自主研發的THETA種植牙手術機器人獲國家藥品監督管理局批準正式上市。

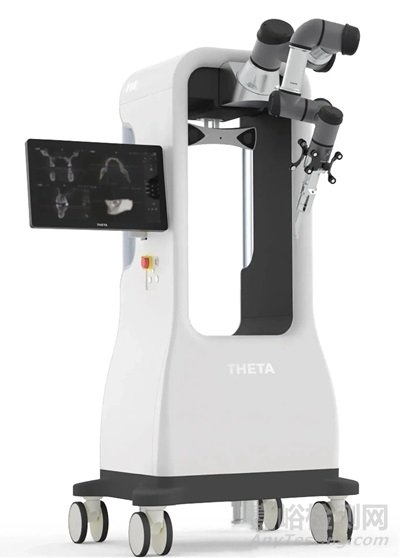

THETA是國內首款懸臂一體式種植機器人?？稍诜N植牙手術的全流程輔助醫生進行手術操作。
術前階段，THETA可幫助醫生分析患者影像，重建口腔內部組織的三維影像結構，醫生根據三維影像信息在系統內制定手術規劃，明確種植體信息和植入位置。
術中階段，導航軟件和一體式臺車為醫生提供精準的虛擬引導界面和參數信息；機械臂以人機協同方式輔助醫生完成種植窩預備、種植體植入等手術操作。
術后階段，通過對比術前和術后種植體的植入深度、角度和偏移量，測量手術誤差，評估手術精準度。
THETA結合了機器人與數字手術技術，可以實現高精度、安全、精細手術操作。相較于傳統的徒手操作流程，THETA將機械臂、雙目相機和配套軟件一體化整合。手術過程中，醫生可在種植牙手術機器人的引導下，按照術前的手術規劃完成種植窩洞的制備和種植體的精準植入，其誤差值明顯低于徒手開展種植牙手術。
THETA三大核心優勢：數字化智能手術，提升操作效率；無遮擋數據采集，快速數據配準；依手術操作軌跡，縮短上手周期。
9、口腔種植手術導航系統
四川鋒準機器人科技有限公司
公司成立于2020年12月14日，系美呀醫療科技（北京）有限公司旗下種植牙版塊投資的企業，是一家從事口腔種植機器人研發生產為一體的企業。美呀醫療是由國際醫療基金注資成立的中外合資企業，以“成為全球口腔優質企業”為愿景，構建一站式數字化精準種植產業，在北京、上海建有自營數字化工廠，在成都醫學城建立研發中心，加強數字化應用，賦能在醫療環節中，積極推動口腔行業數字化發展。
據美呀醫療集團方面介紹，這款手術機器人屬于應用層級的開發，可操作種植牙治療中80%左右的手術，例如半口全口牙齒缺失、牙槽骨骨量嚴重不足等復雜手術，以前需要臨床經驗非常豐富的專家才能做好，現在通過機器人就可以輕松完成。
10、口腔種植手術導航系統
上海舍成醫療器械
上海舍成醫療器械有限公司成立于2017年10月。是一家專注于醫療器械產品的創新、研究、開發的高科技企業。它是將一個安全、低成本、方便快捷的“綠色治療”理念融入到國內醫療領域。主要面向基層社區和各大醫院科室，讓傳統的醫療技術操作變得更加安全。
2022年9月，上海舍成醫療器械有限公司研發的“朗月”口腔種植手術機器人獲得國家藥監局注冊證書。
創新的快速模式，加速手眼操作基礎技能提升。
“朗月“機器人，通過降低種植門檻并提升種植醫生單位時間內的工作效率，為社會貢獻自己的解決方案。不同于以往骨性導航機器人的常規思路，“朗月”未將圖像導航視為口腔種植手術機器人的標配，而是采用不同的操作模式分步驟實現對種植手術的機器人輔助。
“朗月”首先是一個純粹的手術輔助工具，解決醫生手部直線鉆孔操作以及手術區域視野受限區域時的手眼協調問題，這種工作方式被定義為快速模式，它無需圖像導航技術輔助。
該模式最大限度地保留了醫生自由手操作的習慣，醫生通過常規的圖像瀏覽分析軟件查閱患者CBCT影像后，在頭腦中形成手術計劃，術中醫生手動抓握種植手機，控制機械臂到達醫生通過術中觀察選定的理想種植位置，機械人將通過其高精度視覺相機保持鉆孔方向與位置的準確性，高精度地完成操作者意圖。尤其在手術視野受限的部位，快速模式降低了對醫生操作的全方位要求。
雙機械臂一體式整機，大大縮短術前準備時間
當前機器人手術最大的問題在于手術時間被顯著延長，因而極難實現提升醫生單位產出的目的。“朗月”通過特殊的結構設計形式減少術前準備的步驟，縮短術前術中操作的時間。“朗月”采用雙機械臂一體式設計，上機械臂末端抓持手術工具（即“口腔種植手機”），下機械臂末端安裝有微型多目光學定位相機。借用機械臂本身的高精度參數化追蹤，這樣的結構型式帶來諸多優點。
首先大大縮短了術前準備時間，雙機械臂集成于一體，省去了統一機械臂與光學定位相機位置關系的術前標定過程。其次操作更簡單，省去了對手術工具的追蹤，減少了術前對工具的準備和標定，全程僅需追蹤佩戴于患者口中的定位標記，這樣也降低了由于術中對手術工具的遮擋造成手術中斷的概率。最后術中調整更方便，術中可隨意拉動機械臂改變光學定位相機的姿態，使其處于更利于手術執行且精度更高的位置，不會觸發對機械臂和光學定位相機的重新標定。
微型視覺定位相機，實現高精度全過程追蹤。
朗月口腔種植手術機器人采用微型多相機組合實現術中的定位和手術引導，同時實現手術全程的安全保障。微型定位相機具備0.05mm定位跟蹤精度，同時具備100幀每秒的刷新頻率，可以實現對患者狀態的高精度實時性追蹤。
“朗月”的雙機械臂末端都處于患者手術區域附近，光學定位相機距離患者口腔僅10-15cm，所有與手術準確度和安全性相關的組件都處于醫護人員目視所及并可隨時觸及調整的范圍內，讓全系統具有更高的安全性和操作便利性，同時由于近距離的相機跟蹤拍攝，所攝照片更加清晰，全系統也具有更高的手術精確度。
同時，在種植牙冠修復階段，舍成醫療的”PLAM“口外掃描儀最快可在5秒內精確實現種植修復時的植體定位，可有效避免患者刺激反應對口腔取模造成的不利影響，縮短椅旁操作時間，降低取模操作難度，同時降低成本，提升技工室工作效率。
11、口腔種植手術導航系統
深圳卡爾文科技
卡爾文是深圳卡爾文科技有限公司旗下品牌。深圳卡爾文科技有限公司在2021年05月10日創辦；企業的經營范圍有一般經營項目是：智能醫療產品、系統研發與銷售、醫學信息（不含診療）及技術咨詢、計算機軟件、信息系統軟件的開發、銷售、信息系統設計、集成、運行維護、銷售、信息技術咨詢、集成電路設計、研發、銷售。

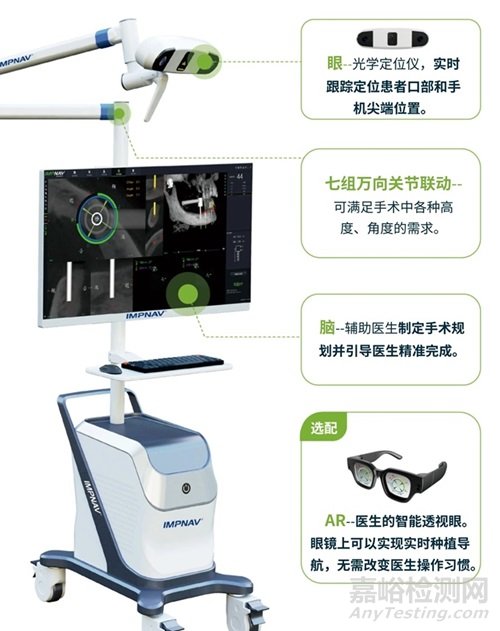

IMPNAV-3D實時動態導航系統
產品概述
IMPNAV實時動態導航系統在種植手術過程中實時顯示鉆針位置及種植進程，提高植體植入位置、角度和深度的精度。
精準：0.1毫米定位精度，0.1毫米微動識別，3D實時動態引導種植手術全流程，360°精準植入。
高效：醫生操作簡單、無需延遲制作手術導板、即刻種植、即刻修復。
微創：減少手術翻瓣、縫針等造成的損傷，降低感染風險，縮短術后恢復期，降低患者痛苦。
IMPNAV工作過程主要分為術前規劃及術中定位導航。即醫生在術前基于患者情況及術前CT圖像完成術前規劃。術中基于光學導航系統實時得到種植手機尖端位置。

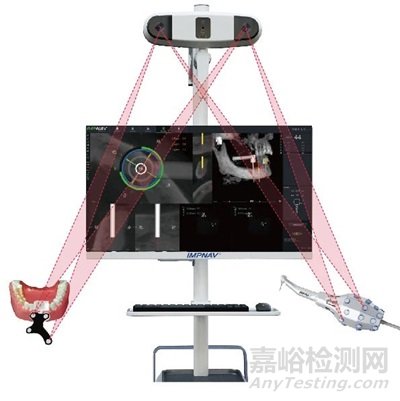

光學定位紅外光
相比種植導板優勢
實時導航和調整：實時跟蹤和引導種植體的植入過程；隨時調整種植體的位置，以確保最佳的種植結果。
更高的精確性：可以實現更高水平的種植體定位和角度控制，提高手術的精確性和成功率。
更佳的時效性：無需延遲制作手術導板、即刻種植、即刻修復。
參考：搜狐網、MedTF、器械之家、IMPNAV 種植導航、騰訊網、張江發布、我愛瓣膜、思宇MedTech、嚴道醫聲網、動脈網、醫療器械創新網、各大產品官網。
