1.1試驗條件
試驗時的環境條件如下，當采用其他試驗條件時，應記錄在試驗報告中。
—— 環境溫度：（25±10）℃；
—— 相對濕度：20％～60％。
1.2試驗場地
應在滿足環境條件的試驗室進行，可使用專用場地，如屏蔽室或電波暗室。注：ESD試驗會產生瞬態場，會干擾幾米遠的敏感電子設備或接收機，選擇試驗位置時，要給予考慮。
二、直接放電測試布置

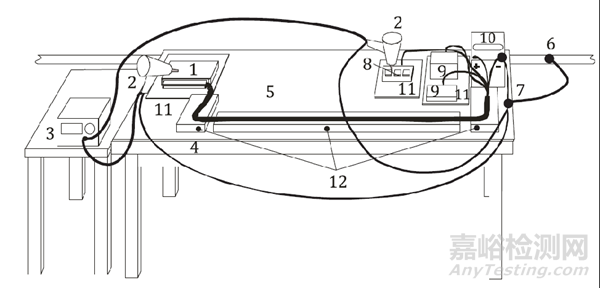

（僅使用 GP 的直接放電試驗布置）
1——DUT；
2——ESD 發生器；
3——ESD 發生器主機；
4——非導電桌；
5——GP；
6——接地點；
7——GP 連接；
8——可觸及的 DUT 遠端連接部件；
9——負載模擬器；
10——電池；
11——絕緣塊（安裝時與車身不連接的 DUT）
12——絕緣塊。
試驗注意事項：
1、試驗線束長度：1.70m-2.00
2、測試桌所有部件的最小距離0.2m
3、試驗線束距離GP邊緣0.1m±0.01m
4、ESD 的試驗桌（試驗表面）應距其它導電結構（例如，屏蔽室的表面）至少 0.1m。

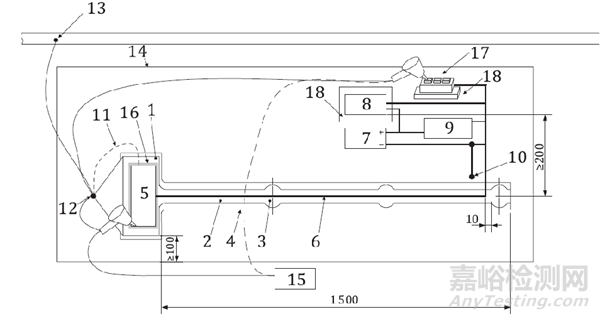

（使用 GP 和場耦合平面的直接放電試驗布置）
1—場耦合平面；
2—場耦合帶；
3—放電島；
4—放置 DUT 和線束的絕緣塊；
5—DUT；
6—DUT 的線束；
7—電池；
8—負載模擬器；
9—人工網絡（如果試驗計劃要求使用）；
10—接地參考點；
11—DUT 的近地（如果要求）；
12—耦合夾具的接地參考點；
13—接地點；
14—GP；
15—ESD發生器主機；
16—耗散墊（安裝時與車身不連接的DUT）；
17—可觸及的DUT遠端連接部件。
18—絕緣塊。
注：尺寸的允差為±5%。
試驗注意事項：
1、試驗線束長度：1.70m-2.00
2、場耦合平面應足夠大，比 DUT 的水平投影尺寸至少大 10mm
3、任何外圍支持設備應距場耦合帶至少200mm
三、間接放電測試布置

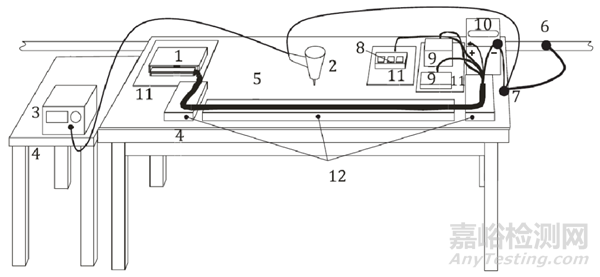

（僅使用 GP 的間接放電試驗布置）
1——DUT；
2——ESD 發生器；
3——ESD 發生器主機；
4——非導電桌；
5——GP；
6——接地點；
7——GP 連接；
8——可觸及的 DUT 遠端連接部件；
9——負載模擬器；
10——電池；
11——絕緣塊（安裝時與車身不連接的 DUT）；
12——絕緣塊。
接觸放電應施加給：
——距線束為0.1m±0.01m點處的GP；
——GP的邊沿。

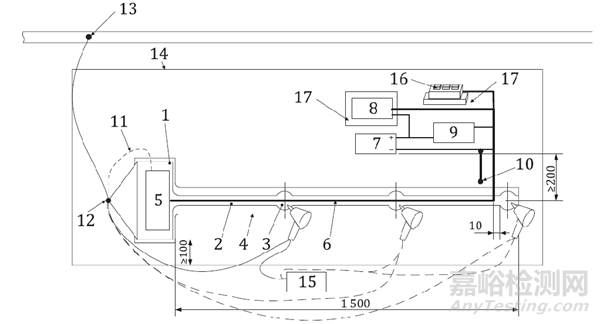

（使用 GP 和場耦合平面的間接放電試驗布置）
1——場耦合平面；
2——場耦合帶；
3——放電島；
4——放置 DUT 和線束的絕緣塊；
5——DUT；
6——DUT 的線束；
7——電池；
8——負載模擬器；
9——人工網絡（如果試驗計劃要求使用）；
10——接地參考點；
11——DUT 的近地（如果要求）；
12——耦合平面的接地參考點；
13——接地點；
14——GP；
15——ESD發生器主機；
16——可觸及的DUT遠端連接部件
17——絕緣塊。
注：尺寸的允差為±5%
注意事項：
1、DUT 最遠的放電島邊緣之間的距離為10mm±1mm。DUT 的線束和負載箱的接地位于點 10 處。
2、場耦合平面應足夠大，比 DUT 的水平投影尺寸至少大 10mm。

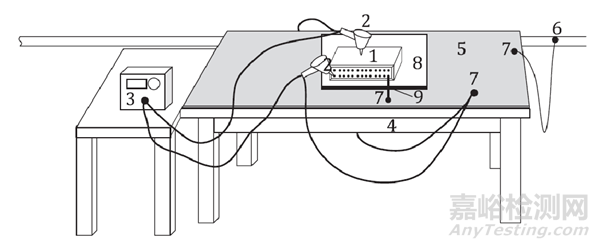

1——DUT；
2——ESD 發生器；
3——ESD 發生器主機；
4——非導電桌；
5——GP；
6——接地連接；
7——GP 上的接地點；
8——耗散墊（有要求時放置）；
9——接地連接導線（僅對引腳進行直接放電時）
注意事項：
1、靜電耗散墊的尺寸在各邊比 DUT 的水平投影尺寸至少應大 50mm。
2、僅當對引腳進行試驗時，應在 DUT 接地引腳和 GP 之間增加接地連接銅導線，其最大長度為 200
mm，最小橫截面積為 0.5 mm2（或根據試驗計劃商定）。如果有多個未進行電連接的接地引腳，則應為每個接地引腳使用單獨的銅導線。
3、直接放電時ESD發生器的放電回線應與GP相連。
四、靜電放電的驗證（核查）
4.1接觸放電

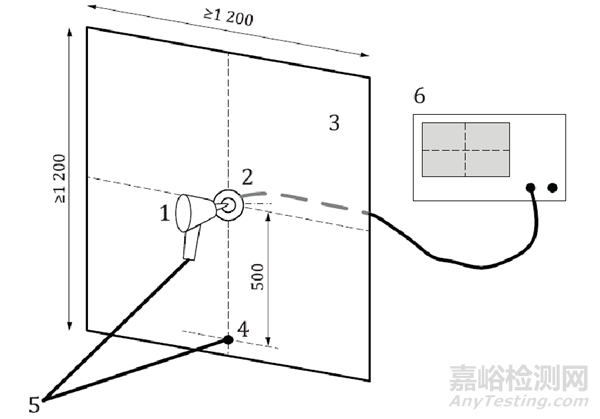

1——垂直于 GRP 的 ESD 發生器；
2——電流靶；
3——垂直驗證平面；
4——接地點；
5——從中點向后拉伸的放電回線；
6——示波器（示波器和連接電纜可位于屏蔽室內）；
ESD 發生器的校準需要以下設備：
——模擬帶寬至少為 1GHz 的示波器；
——電流靶；

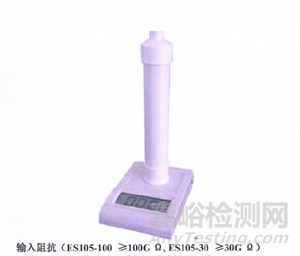

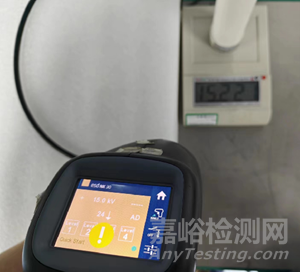

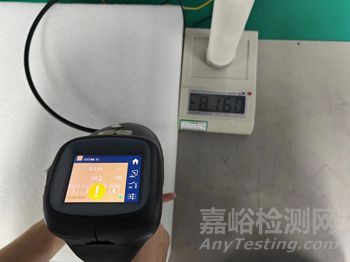

——能夠測量至少 25kV，精度至少為 5%的高壓表；為避免影響高壓輸出，可使用靜電電壓表。
——尺寸至少為 1.2m×1.2m 的參考平面：同軸電流靶安裝在參考平面上，電流靶距平面的任何邊緣至少為 0.6m；
——衰減器（當需要時）。

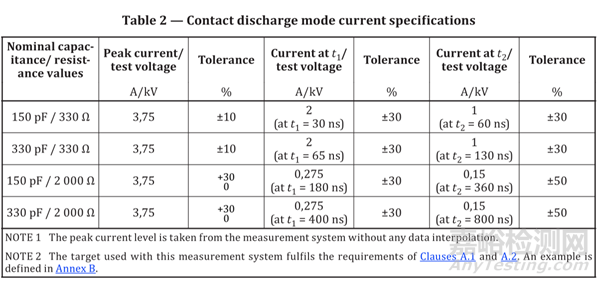

*合格判斷可以參照6.3.1 接觸放電電流規范表2。
|
等級+8kv |
范圍 |
實測值 |
結論 |
|
上升時間 |
0.70 ~1.00 ns |
- |
P/F |
|
第一峰值電流 |
30.00 A ±10% |
- |
P/F |
|
30ns電流 |
16.00 A ±30% |
- |
P/F |
|
60ns電流 |
8.00 A ±30% |
- |
P/F |
(僅提供模版，具體請以實際為準）
