浪涌沖擊抗擾度試驗屬于電磁兼容EMC測試項目中非常重要的接觸型抗擾度試驗項目類型之一。浪涌是怎么產生的呢，首先浪涌來自自然界的雷電響應、電力系統的開關瞬態、電機啟動、設備上電等所產生的高電壓大電流浪涌脈沖。浪涌試驗是為了驗證電氣設備對瞬變電壓的抗干擾能力。

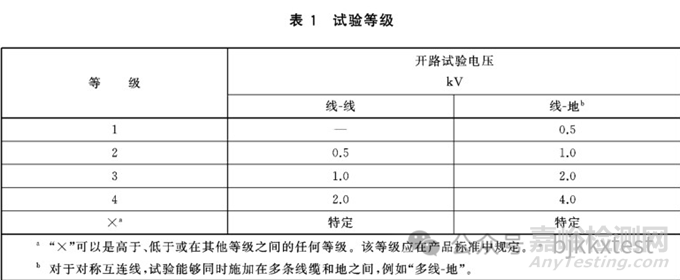

浪涌試驗的測試等級有哪些：
浪涌試驗的性能判據等級：
A 級：功能無任何異常。
B 級：設備可自恢復。
C 級：設備需要人為干預恢復。
D 級：設備不可恢復的永久性損壞。
浪涌沖擊抗擾度試驗主要針對產品的供電電源端口、通信端口進行測試；
例如對電源端口進行測試，主要進行共模干擾測試-線地間測試（L-PE,N-PE）,差模干擾測試-線線間測試（L-N）。
如何有效抑制差模信號呢，常規的辦法在L-N 之間加一個壓敏電阻或者兩個TVS管，耐壓值取供電電壓的2 倍。有時需要根據實際情況調整。而共模信號是最難處理的，在一般容許的條件下，加TVS瞬態抑制二極管和MOV壓敏電阻對PE端是行得通的，只是耐壓和絕緣無法通過。

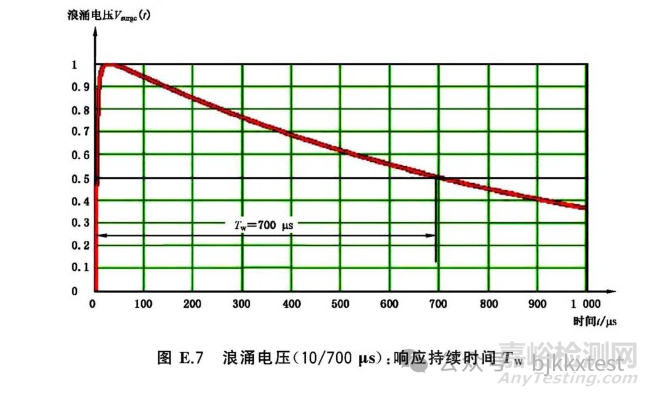

浪涌沖擊試驗的測試波形是什么？
通常對于受試樣品的電源端口采用1.2/50us的電壓波形，對于通信端口采用10/700us的電壓波形。
如何抑制雷擊浪涌沖擊抗擾度的干擾？
主要從測試原理出發，主要防止共模干擾和差模干擾，在共模和差模位置施加響應的防護器件，線線之間、電源和地、地和PE、電源和PE 都需加防護器件，TVS和MOV壓敏電阻，選擇合適的參數，有效的阻隔高脈沖電壓的干擾。
