骨科器械一般指專門用于骨科手術用的專業醫療器械。從治療的角度劃分，骨科醫療器械可以分為創傷類、脊柱類、關節類、足踝類等。骨科醫療器械是整個醫療器械領域的重要板塊，骨科器械在整個醫療器械行業也被看做是高值耗材，技術含量較高，市場很大。
因?yàn)?ldquo;集采”等多重因素，目前骨科市場風云變幻，“集采”對骨科從業者來說，這是一場生死之戰；對骨科行業而言，這是一場天翻地覆的改革。該賽道內的眾多廠家紛紛尋找下一個突圍點，大家一致的布局技術含量更高的新興產品，其中骨科手術機器人和骨科手術導航系統已成為骨科企業戰略布局的關鍵。
骨科手術機器人市場概覽
骨科手術機器人是指在骨科手術過程中，由經過嚴格培訓的醫生操控的、能夠根據醫生的方案執行手術的先進醫療器械。骨科手術機器人系統主要包括：“大腦”——主控電腦系統；“眼睛”——光學跟蹤系統；“手臂”——機械臂主機。
骨科手術機器人主要應用于三類手術，即關節置換手術、脊柱手術及骨科創傷手術。機器人輔助關節置換手術在這三個手術中屬于應用最廣泛且最復雜的一類。根據弗若斯特沙利文的資料，關節置換手術機器人于2020年的全球市場規模為725.0百萬美元，占全球骨科手術機器人市場約52.0%。

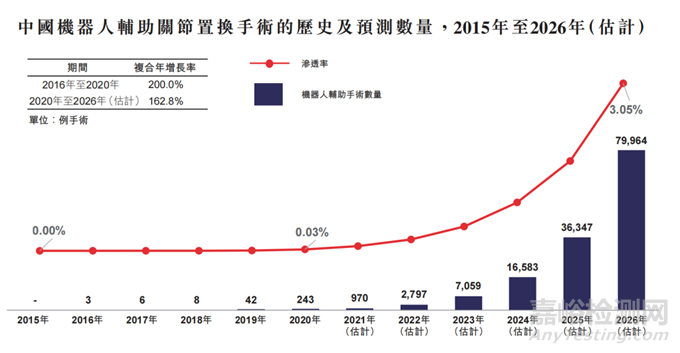

根據弗若斯特沙利文的資料，每年在我國完成的機器人輔助關節置換手術數量由2015年的零增至2020年的243例，并預期自2020年起按162.8%的復合年增長率進一步增至2026年的79,964例。我國的機器人輔助關節置換手術于2020年的滲透率為低于0.1%， 估計于2026年將達3.1%。下圖載列我國過往及預測機器人輔助關節置換手術的歷史及預測數量：
數據來源：弗若斯特沙利文分析
根據相關資料記載，目前我國聚焦骨科手術機器人賽道的企業已多達數十家。其中，具備醫療器械銷售資格的骨科手術機器人公司有進口的史賽克(MAKO)、美敦力（MAZOR）、捷邁邦美(ROSA)，以及國產的天智航（天璣）、鑫君特（ORTHBOT）、諾亦騰（HOLOSIGHT）。筆者從專利角度著重對上述相關產品展開分析。
史賽克-MAKO
Mako手術機器人于2006年在美國上市，能夠協助醫生完成全髖關節置換術、全膝關節置換術及單髁關節置換術。截止至2020年，全球范圍內超過28個國家裝機使用Mako機器人，14年內總計完成手術超過350,000臺。
Mako機器人基于兩大核心技術：智能手術規劃技術和智能輔助截骨技術。智能手術規劃技術基于CT進行3D的智能建模，為患者生成個性化的手術方案，同時提供術中動態調整，最大程度的將關節手術推向精準化、個性化。智能輔助截骨技術采用創新高效的截骨模塊，能夠?qū)崿F(xiàn)高速磨鉆、擺鋸和動力手機的集成，同時在術中實現毫米級精確截骨控制和制動巡航截骨保護，為術者賦能，實現微創化、精細化的截骨控制。

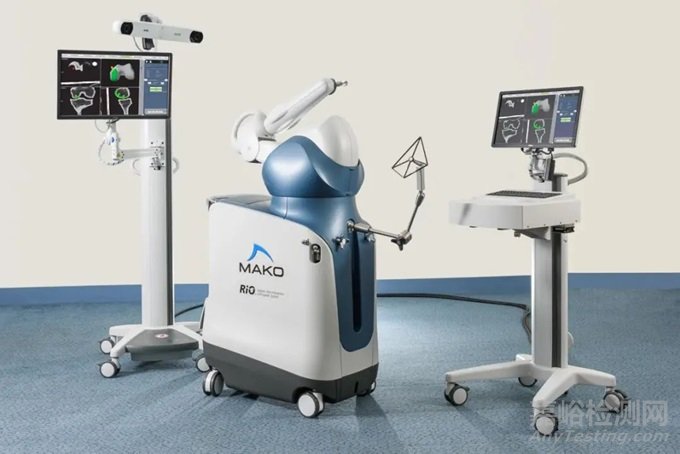

下圖給出了Mako手術機器人的產品實物示意。
Mako示意圖

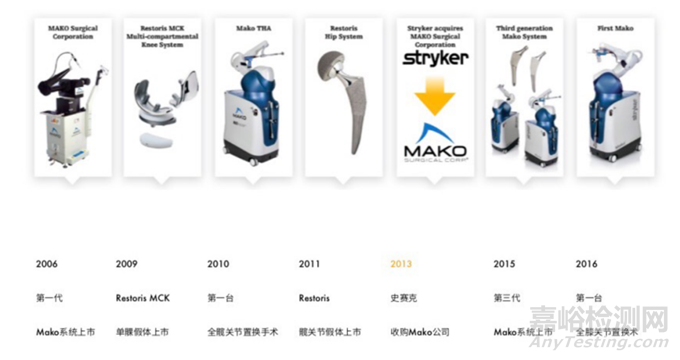

2006年，第一代Mako骨科機器人于美國佛羅里達州誕生，并成功實施了首例單髁膝關節置換手術。2015年推出了第三代Mako智能骨科機器人系統，成功將Accolade及Trident系類假體結合在全髖關節置換應用。2016年成功的實施了Triathlon全膝關節置換手術后，標志著Mako智能骨科機器人系統在關節置換領域的應用的成熟，并充分顯示出機器人手術的優勢。下圖給出了Mako骨科機器人的技術發展路線。
重要專利解析
筆者從Mako手術機器人涉及的相關專利中擇機選擇了相對重要的專利進行了解析，相關結果如下：
|
公開/公告號 |
US10959857B2 |
申請日 |
2019/2/26 |
|
發明名稱 |
Registration tools, systems, and methods |
|
解決的技術問題 |
Intra-operative registration of the pelvis can be challenging because of the complex geometry of the pelvis and, in particular, the concave nature of the acetabulum. While certain methods exist in the art for registration of a patient pelvis, there is need in the art for registration methods that increase accuracy while decreasing registration time. |
|
技術方案 |
A registration system including a bone pin guide and a bone pin clamp. The bone pin guide may include a guide body, a first guide including a first guide through-hole having a first longitudinal axis, and a second guide including a second guide through-hole having a second longitudinal axis. The bone pin guide may guide first and second bone pins into a bone via the first and second guides. The bone pin clamp may include a clamp body, first, second, and third clamp through-holes extending through the clamp body, a plurality of registration indents defined on the clamp body, and a clamping mechanism including at least one adjustable fastener. The bone pin clamp may receive the first and second bone pins in the first and third clamp through-holes and guide a third bone pin into the bone via the second clamp through-hole. |
|

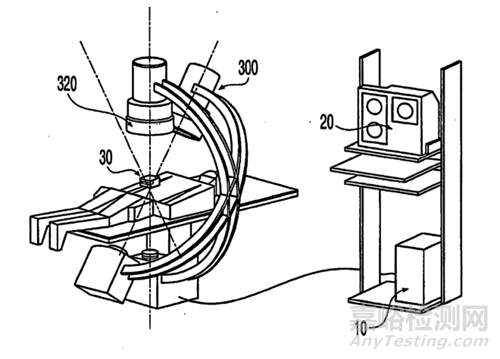

相關附圖 |
 |
美敦力-MAZOR
2021年8月29日，美敦力宣布旗下脊柱外科智能導航機器人MAZOR X在中國正式上市，這款脊柱外科智能導航機器人在精準、安全、高效三大維度均實現了突破，立刻引起了業內的廣泛關注，有望打造國內骨科新格局。
MAZOR系列手術機器人共經歷的三代進化，其中MAZOR X手術機器人為最新一代產品，其首次實現了脊柱手術的全程可視化操作，醫生可以借此看到此前無法觸及的細節。術前基于解剖識別引擎的全局術前規劃功能，在術前輕松完成手術方案設計，讓術者對手術胸有成竹。術中借助MAZORX機械臂精準定位及零導絲高效置釘流程，讓原本復雜費力的手術過程變得游刃有余，舉重若輕。借助MAZOR X全程可視化導航，讓術者擺脫輻射暴露的風險和繁瑣的透視操作，置釘結果一目了然，確保手術全程可視。

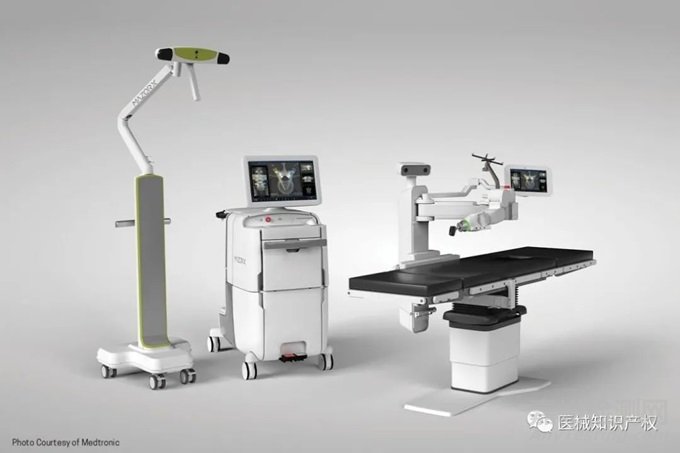

Mazor示意圖

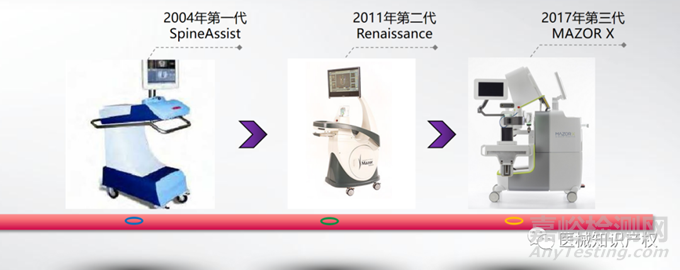

Mazor機器人的發展已逾20年，總共經歷了三次技術更新迭代，分別如下：
第一代：為誕生于2004年的SpineAssist，第一代MAZOR脊柱機器人SpineAssit于2004年獲得CE&FDA認證，標志著機器人脊柱手術的開端。SpineAssist率先提出利用術前CT影像規劃的機器人脊柱手術流程。即采用超前的解剖洞察引擎技術，利用術前CT影像進行手術規劃，并于術中通過跨模態影像融合技術將術前手術計劃與實際病人體位的骨性結構匹配，以機械臂精準執行手術。這項MAZOR核心科技顯著地提升了手術的預見性與精準性，并一直沿用在之后推出的MAZOR機器人上。
第二代：為誕生于2011年的Renaissance，進一步完善了術前智能手術規劃功能，全局化規劃脊柱手術各個關鍵步驟。在硬件上，Renaissance首次推出一體式患者隨動平臺技術，將機械臂與患者骨性結構剛性連接，提升了操作與定位的雙重精確性。在適應癥上，豐富的操作平臺選擇覆蓋全脊柱手術應用。截止2018年統計，第二代MAZOR 機器人共服務超過40.000臺脊柱手術，完成植入250,000枚以上脊柱螺釘。
第三代：為誕生于2017年的MAZOR X，其在術前智能手術規劃功能上實現全面突破，具體包括如下方面：置釘設計、置棒設計、皮膚切口設計、脊柱立線測量、M側彎分型、植入物選擇、截骨矯形、融合計劃、術前手術報告等，MAZOR X將以上各個步驟進行全局化手術方案設計。同時在硬件上搭載第三代亞毫米級手術機械臂系統，真正實現脊柱手術的“所思即所見，所見即所得”。
重要專利解析
同樣的，筆者從Mazor手術機器人涉及的相關專利中擇機選擇了相對重要的專利進行了解析，相關結果如下：
|
公開/公告號 |
US6837892B2 |
申請日 |
2001/7/24 |
|
發明名稱 |
Miniature bone-mounted surgical robot |
|
解決的技術問題 |
there is a need in the art for a device with high precision and accuracy that can assist the surgeon in aligning the working end of the surgical tool such that delicate procedures can be preformed percutaneously with minimal radiation exposure to both the patient and the surgical staff. |
|
技術方案 |
A miniature surgical robot and a method for using it are disclosed. The miniature surgical robot attaches directly with the bone of a patient. Two-dimensional X-ray images of the robot on the bone are registered with three-dimensional images of the bone. This locates the robot precisely on the bone of the patient. The robot is then directed to pre-operative determined positions based on a pre-operative plan by the surgeon. The robot then moves to the requested surgical site and aligns a sleeve through which the surgeon can insert a surgical tool. |
|
相關附圖 |
 |
捷邁邦美-ROSA
ROSA（Robot of Stereotactic Assistant，ROSA）手術機器人是一種新的無框架立體定向手術機器人。
ROSA是由法國Medtech公司研發的新一代多功能手術機器人，自誕生以來就受到眾多外科醫生的青睞。在2016年時，Zimmer Biomet（捷邁邦美）以不低于1.32億美元的價格收購了法國手術機器人公司Medtech，擁有了ROSA Brain和ROSA Spine機器人輔助手術平臺的所有權。2019年1月，Zimmer Biomet獲得FDA批準用于膝關節手術應用的ROSA平臺和ROSA One Spine平臺，并宣布計劃在2019年中期ROSA Knee將正式進入膝關節市場。這一舉措使得Zimmer Biomet成為第一個獲得腦、脊柱、膝關節三大領域的FDA批準的公司。
眾所周知的，ROSA家族共有三兄弟：ROSA Knee、ROSA One Brain、ROSA One Spine。
ROSA Knee是一個機器人平臺，旨在協助矯形外科醫生進行骨切除，并評估軟組織狀態，以便在全膝關節置換術中定位植入物。外科醫生可以在術前使用手術計劃軟件來計劃植入物的定位和大小。外科醫生也可使用 ROSA 膝關節系統內的無圖像選項，以實現與基于圖像的病例相同的目標。該設備由兩個單元組成，分別位于手術臺的兩側，分別為：由緊湊的機械臂和觸摸屏組成的機器人單元和光學單元和觸摸屏。
ROSA Knee示意圖
ROSA One Spine是一個機器人和手術導航系統，旨在幫助外科醫生進行微創胸腰椎手術。ROSA One Spine旨在適應手術流程，利用機器人和導航來支持手術。除了導航技術套件之外，該平臺還配備了3D術中計劃軟件，旨在提高植入物以及器械放置的準確性和可預測性。ROSA One Spine擁有六個自由度，能夠靈活靈活地進入手術部位。一旦設定了軌跡，機械臂的剛性就提供了姿態穩定性。獨特的“動態跟蹤”功能允許機器人實時移動，與患者的運動同步。
ROSA One Spine 示意圖
重要專利解析
同樣的，筆者從ROSA手術機器人涉及的相關專利中擇機選擇了相對重要的專利進行了解析，相關結果如下：
|
公開/公告號 |
US10159534B2 |
申請日 |
2017/1/30 |
|
發明名稱 |
Robotic-assisted device for positioning a surgical instrument relative to the body of a patient |
|
解決的技術問題 |
The aim of the invention is to cope with the drawbacks of the state of the art by providing a device for positioning a surgical instrument relative to the body of a patient using at least a first robotic arm supporting at least One surgical instrument and a second tracker arm, which is also a robotic arm. This second robotic arm is aimed at detecting in real time and accurately the movements of said body and to communicate them to said first arm, so that it compensates its position accordingly. In particular, said second arm permits to detect the internal and external movements of the anatomic area to be treated. |
|
技術方案 |
The robotic device for positioning a surgical instrument relative to the body of a patient includes a first robotic arm with a device for rigidly connecting to at least One surgical instrument, a device for anatomical realignment of the first arm by realigning an image that is of an area of the anatomy of the patient, and a device for compensating the movements of the first arm on the basis of detected movements. One version of the device includes at least One second robotic arm having sensors for detecting inner movements of the anatomical area, and a device for controlling the positioning of the first arm relative to sensed inner movements and to the outer movements induced in the second arm. |
|

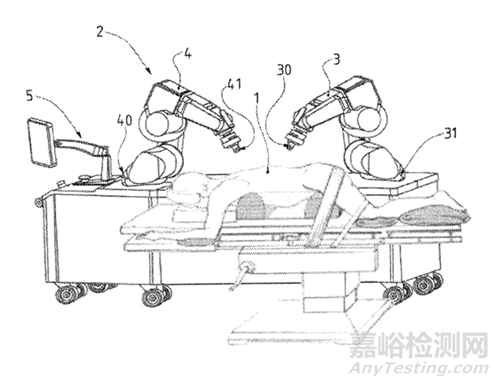

相關附圖 |
 |
天智航-天璣
天璣骨科手術機器人能夠輔助開展脊柱外科手術以及創傷骨科手術，以機械臂輔助完成這些手術中的手術器械或植入物的定位。產品兼容2D與3D模式，獨有入釘點及釘?shù)烙嬎阒悄芩惴ǎ瑱C(jī)械臂精準運動到規劃位置，借助骨科引導器，為醫生提供精準穩定的導針置入路徑。按照術中規劃，醫生可以精準設計并置入內植入物。天璣另辟蹊徑，使常規手術精準微創化、復雜手術標準化、關鍵操作智能化、醫療資源均等化，臨床優勢顯著，智慧骨科手術未來可期。
目前，天璣2.0骨科手術機器人備受關注，其適用癥覆蓋頸椎、胸椎、腰椎、骶椎全節段脊柱外科手術和骨盆、髖臼、四肢等部位的創傷手術。

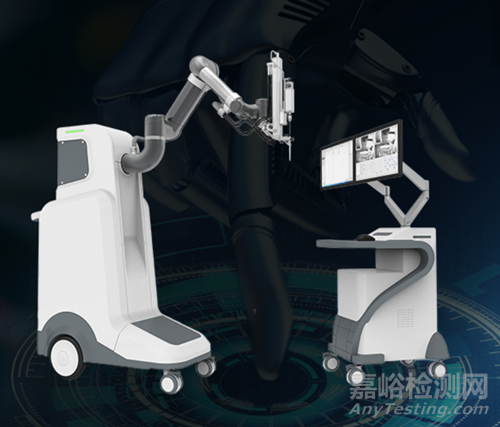

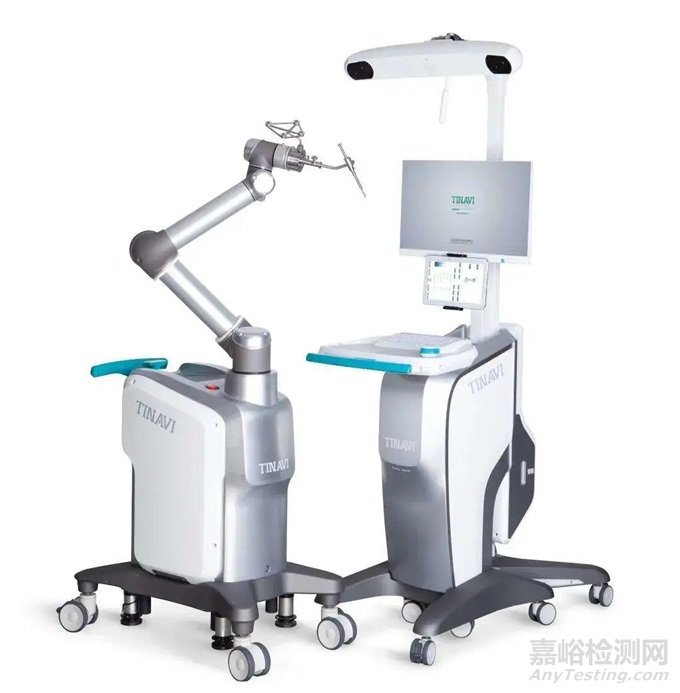

天璣示意圖
重要專利解析
同樣的，筆者從天璣手術機器人涉及的相關專利中擇機選擇了相對重要的專利進行了解析，相關結果如下：
|
公開/公告號 |
CN104083217B |
申請日 |
2014/7/3 |
|
發明名稱 |
一種手術定位裝置以及機器人手術系統 |
|
解決的技術問題 |
克服了標尺構型對術中C型臂透視角度的限制，可以減少透視次數，減少對病人和醫生的輻射損傷。 |
|
技術方案 |
本發明涉及一種手術定位裝置和方法以及機器人手術系統，該手術定位裝置包括定位標尺、上位機和至少六自由度的串聯機械臂，上位機與串聯機械臂連接，定位標尺包括透X光的兩相對面，兩相對面通過透X光的連接面固定連接，兩相對面上均設置有一組標記，每組標記包括至少四個不在一條直線上的標記點，標記點為不透X光的部件；任一相對面或連接面固定連接標尺柄，標尺柄通過接口與串聯機械臂末端連接；上位機通過控制串聯機械臂的運動來調整定位標尺的位置，并根據采集的圖像中的標記點進行空間定位計算，得到規劃路徑。該裝置能夠?qū)崿F(xiàn)任意角度的透視定位，并能消除計算手術路徑時引起的系統誤差，增大工作空間，提高手術定位精度。 |
|

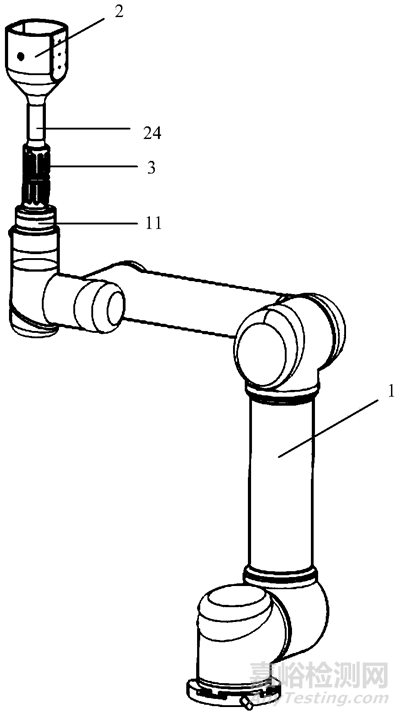

相關附圖 |
 |
鑫君特-ORTHBOT
深圳市鑫君特智能醫療器械有限公司于2015年創立于深圳，為國家高新技術企業，是國內首家自主研發導航+智能輔助手術的高科技醫療器械公司。
ORTHBOT的智能術前規劃采用了可見光定位的技術手段，即計算機通過雙目攝像頭捕捉到圖像后，對圖像進行處理、分析和理解，識別出圖像中與視覺定位圖像模板相匹配的部分，通過特征點的坐標位置計算出坐標定位板在視覺定位系統中的位置信息，它與傳統的紅外定位方式相比，具有抗干擾能力強，容錯性好的優點。
在自動操作上，ORTHBOT的設備設計了一個自動操作裝置（智能骨鉆），在設備到達導航位置以后，醫生通過工作站發出操作指令，手術機器人根據術前規劃的參數進行自動置針。另外，與導航定位后的人工置針相比，ORTHBOT的置針更加平穩，能夠有效地降低人為因素引起的誤差，精度控制能力更高；且具有智能觸覺功能，通過壓力傳感器模仿人的觸覺，進一步把手術過程中的阻力進行量化，更能保證手術安全。
ORTHBOT示意圖
重要專利解析
同樣的，筆者從ORTHBOT手術機器人涉及的相關專利中擇機選擇了相對重要的專利進行了解析，相關結果如下：
|

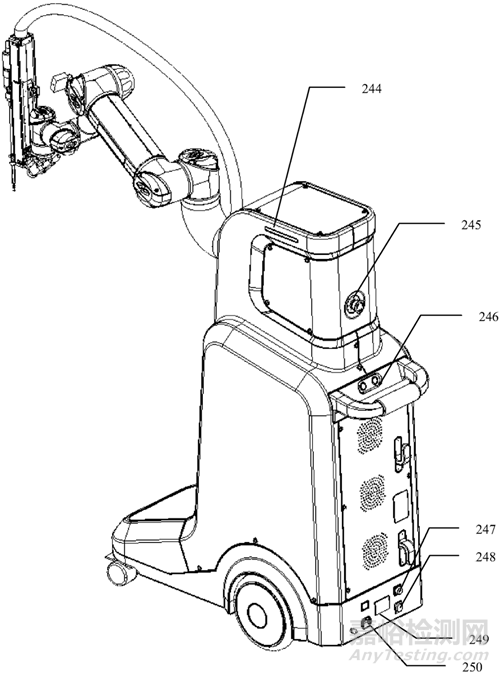

公開/公告號 |
CN105848606B |
申請日 |
2015/8/24 |
|
發明名稱 |
一種智能骨科手術系統 |
|
解決的技術問題 |
在導航基礎上可以實現精確打孔功能，實現手術操作，從而提高手術的精度和穩定度，減輕醫生的工作強度，避免諸如人的疲勞、精神壓力等因素對手術的干擾。 |
|
技術方案 |
本發明適用于醫療器械領域，提供了一種智能骨科手術系統，所述系統包括交換機、手術定位裝置和分別與交換機連接的手術規劃和監控裝置、C形臂X射線機和骨科手術機器人；所述骨科手術機器人包括機器人本體和固定在機器人本體上的機械臂、固定在機械臂上的智能骨鉆、通信模塊、機械臂控制模塊、智能骨鉆控制模塊、以及手術機器人電氣控制模塊，所述智能骨鉆包括手術電鉆、套接在手術電鉆的電鉆頭的引導機構、推進機構、雙目視覺識別系統、固定在手術電鉆上的壓力傳感器和骨鉆控制器。本發明的智能骨科手術系統中的骨科手術機器人在導航基礎上可以實現精確打孔功能，實現手術操作，從而提高手術的精度和穩定度，減輕醫生的工作強度。 |
|
相關附圖 |
 |
導航跟蹤
需要特別指出的是，對于包括骨科機器人在內的手術機器人而言，導航跟蹤系統是核心技術壁壘之一，在手術應用中，高測量精度使儀器能夠更精確地定位于以前無法手術的身體部位中非常小的病變。能夠避免脆弱和/或重要的解剖部位，從而更安全地進入這些治療區域。因此，使用精確的 OEM 手術系統有助于縮短手術時間并最大程度地減少手術侵襲性，從而改善患者的治療效果。
事實上，在骨科手術機器人領域，對于導航跟蹤系統而言，國內少有企業能全部掌握所有核心技術。該技術的典型代表公司為加拿大NDI（Northern Digital Inc）。
NDI公司的Polaris光學跟蹤解決方案以及 Aurora 和 3D Guidance電磁 (EM) 跟蹤解決方案在 3D 空間中，捕獲光學導航標記物或電磁傳感器相對于固定物體或參考點的位置（X-Y-Z 坐標數據）和方向（翻滾、俯仰、偏航）。在骨科手術應用中，可按機器人引導的閉環骨科手術（如脊柱融合和關節置換）所需的更新速率，跟蹤附著在機器人末端執行器和患者上的機器人基座、手術工具的位置，可將跟蹤數據與術前圖像相融合，這有助于在置入椎弓根螺釘?shù)倪^程中或在實施顯微椎間盤切除術期間實現儀器的可視化并進行導航，還可記錄并跟蹤骨性解剖結構，以定位和對齊要安裝的植入物、測量關節旋轉和偏移，以及以可視化方式引導刀具切削的角度和深度。
Polaris光學測量解決方案由兩個協同工作的核心組件組成：光學跟蹤器和導航標記器；例如被動標記球、基片、逆反射盤。光學跟蹤器使用紅外光在 3D 空間中（通過標記）精確定位和三角化儀器的實時 X-Y-Z 坐標。然后，在預先校準的測量體內執行跟蹤，并在 Polaris 的全局坐標系內報告跟蹤信息。
坐標數據計算為變換值；即位置和方向。與車載 GPS 導航的概念類似，跟蹤數據可用于可視化手術儀器相對于患者圖像集的位置，并規劃和導航儀器到目標/治療部位的路徑。每個儀器都有一個獨特的標記陣列，便于在OEM手術導航界面中加以區分。

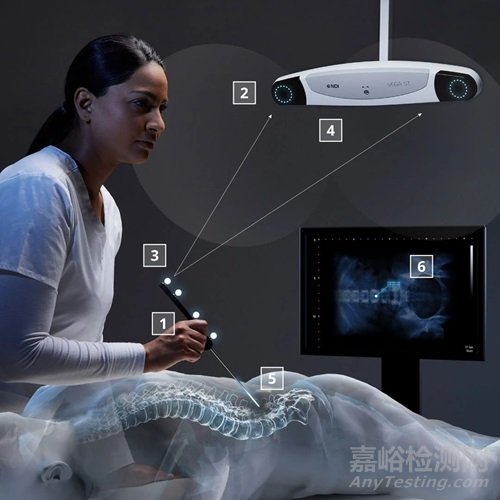

Polaris光學導航系統
重要專利解析
同樣的，筆者從NDI涉及的光學和磁導航相關專利中擇機選擇了相對重要的專利進行了解析，相關結果如下：
|

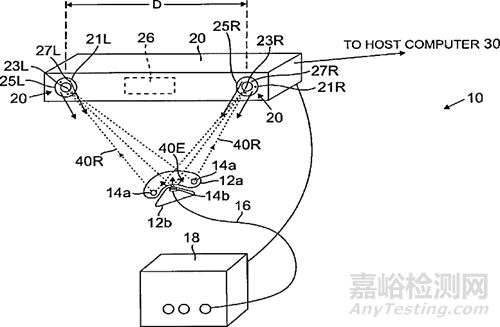

公開/公告號 |
US5923417A |
申請日 |
1997/9/26 |
|
發明名稱 |
System for determining the spatial position of a target |
|
解決的技術問題 |
This invention relates generally to systems for determining the spatial position of a target and more particularly to systems of such type which are adapted to determine the spatial position of both active and passive targets. Still more particularly, |
|
技術方案 |
A system for determining the spatial position of a target having an active target adapted to emit energy in response to an active signal and a passive target adapted to reflect energy impinging upon such passive target from an active energy source. A common energy detector is provided for detecting both the energy emitted by the active target and the energy reflected by the passive target. A common processor is provided for determining the spatial positions of both the passive and active targets in response to the energy detected by the common detector. During a sensor cycle the spatial position of the active target is determined and during a sensor cycle the position of the passive target is determined. The sensor cycles may be interspersed or may be the same cycle to enable simultaneous determination of both the active target and the passive target during a single sensor cycle. The system also enables the determination of the spatial position and angular orientation of both a rigid object having affixed thereto active targets and/or another rigid object having affixed thereto passive targets and/or an object having affixed thereto both an active and passive targets. |
|
相關附圖 |
 |
結 語
與傳統骨科手術相比，手術機器人和導航系統能夠輔助骨科臨床醫生實現高質高效的手術目標，相關技術可以造福那些要經歷高難度、高風險背部手術的患者。該技術使得骨科外科手術更安全、更精確。
誠如領域內人士共同認識的那樣，骨科手術機器人逐漸贏得市場追捧，站上了智能精細化發展、醫保政策利好的快車道，國內各大骨科器械廠商也必會將骨科機器人和導航跟蹤系統作為重要的市場賽道，聯動產學研醫生多方力量，不斷創新，推動我國骨科行業更智能化、精準化、微創化的發展，相關知識產權問題也必將會成為各大骨科機器人廠商的研究重點課題，后續相關產品的的研發和專利事務值得持續關注。
