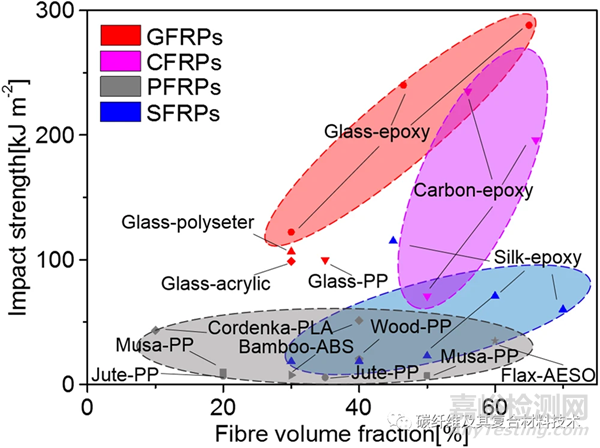

明確復(fù)合材料中增強(qiáng)纖維和樹脂基體的含量是很重要的，因?yàn)閮烧叩暮吭诤艽蟪潭壬蠜Q定了復(fù)合材料的性能。
復(fù)合材料的纖維和樹脂含量的測定是在去除樹脂之前和之后通過多次稱重操作來完成的，而去除樹脂最簡單的方法是把它燒掉，比如在玻璃纖維增強(qiáng)復(fù)合材料可以經(jīng)常使用該方法。

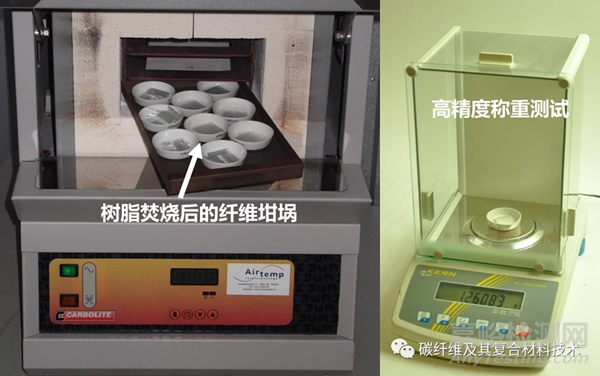

測定纖維含量的方法如下：取一小塊復(fù)合材料在干和濕態(tài)下稱重。稱重是在材料浸入水中時(shí)進(jìn)行的，這可以計(jì)算復(fù)合材料塊的體積；然后將復(fù)合材料塊放置在具有氣體出口的熔爐中加熱。高溫?zé)崽幚頃?huì)燒掉樹脂，但不會(huì)燒掉纖維，隨后對纖維進(jìn)行稱重。對于聚酯或環(huán)氧樹脂基復(fù)合材料，在大約550ºC下焚燒幾個(gè)小時(shí)通常足以將材料還原為清潔纖維（下圖）。
對復(fù)合材料各組分密度的假設(shè)越多，該方法提供的纖維含量信息就越多。當(dāng)然，纖維含量可以不用假設(shè)，而是通過將焚燒后的纖維重量除以復(fù)合材料的重量來確定：
其中：FWF為纖維重量分?jǐn)?shù)；mf為干纖維的質(zhì)量(樹脂焚燒后)；mc為復(fù)合材料的質(zhì)量(焚燒前)

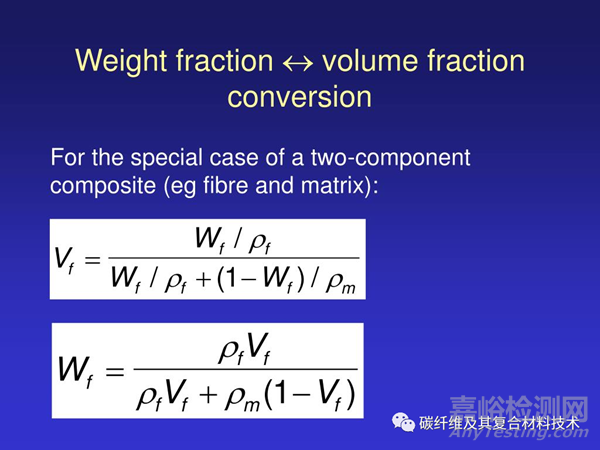

纖維體積含量分?jǐn)?shù)則可通過如下公式計(jì)算：
其中：FVF為纖維體積分?jǐn)?shù)；Vf為干態(tài)纖維的體積（焚燒樹脂后）；Vc為復(fù)合材料的體積（焚燒前）
在計(jì)算上述纖維體積含量時(shí)，需要知道復(fù)合材料塊的體積Vc。這可以通過在已知密度的液體（通常是水）中進(jìn)行濕法稱重過程來確定。由于水的密度隨溫度而變化，因此在稱重過程中也會(huì)測量溫度。體積Vc 可以采用如下公式進(jìn)行計(jì)算：
其中：mc，w為復(fù)合材料在水中的重量；pw為水的密度（取決于溫度）
纖維的體積則主要取決于質(zhì)量和密度：
其中，mf為干纖維的質(zhì)量(樹脂焚燒后)；pf為纖維的密度。截至目前，人們普遍認(rèn)為在纖維增強(qiáng)樹脂基復(fù)合材料只由增強(qiáng)纖維和樹脂基體兩部分組成。然而，實(shí)際上它還包含其他成分，例如空氣夾雜物（空隙），這幾乎是不可避免。換成計(jì)算公式，則如下所示：
Vc = Vf + Vm +Vv
其中Vm 為樹脂基體的體積；Vv為復(fù)合材料內(nèi)空氣夾雜物的體積
這個(gè)公式也可以修改為：Vv= Vc -（Vf +Vm）
因此，樹脂的體積由原始復(fù)合材料和纖維的質(zhì)量之間的差異以及樹脂的假定密度決定。
京公網(wǎng)安備11010802046783號(hào)
