導 語
北京科技大學研究團隊最近進行了一項試點研究，提出了一種創新的可變剛度氣動致動器，增強了外骨骼驅動器的彈性。該技術的研發旨在解決當前軟機器人手套多用于協助手指屈曲的局限性，對于因中風后肌肉緊張而無法伸展手指的患者提供了有效的解決方案。相關研究成果已在《IEEE ROBOTICS AND AUTOMATION LETTERS》上發表。
1、研究背景
手在日常生活中扮演著關鍵角色，但中風常導致功能障礙。傳統康復方法繁重昂貴，手部康復機器人應運而生，但存在關節對準和重量問題。柔軟機器人手套備受關注，其中氣動致動器是研究焦點。然而，現有致動器難以滿足緊張肌肉患者的需求。研究團隊提出了一種新型氣動致動器，利用多級鉸接彈性體和纖維增強致動器。該致動器通過調節真空壓力適應不同肌肉緊張和康復階段。設計集成在柔軟機器人手套中，可協助進行康復手勢和抓握任務。研究通過人工手模型驗證了延展效果，受試者的可穿戴評估展示了其在康復和日常任務中的潛力。
2、研究概述
基于功能化導電聚合物的設計，研究團隊設計了功能化聚苯胺基時序黏附水凝膠貼片。它可以實現心臟的同步機械生理監測和電耦合治療，并牢固附著在心臟表面監測心臟的機械運動和電活動。
變剛度執行器作為軟式機器人手套的關鍵組成部分，其結構設計直接影響到設備的性能。本論文介紹了變剛度致動器的設計，包括變剛度執行機構的結構圖、手指上的松散可變剛度室嵌入的纖維增強軟致動器（MSAE），以及MSAE在真空壓力下提供高彈性的原理。

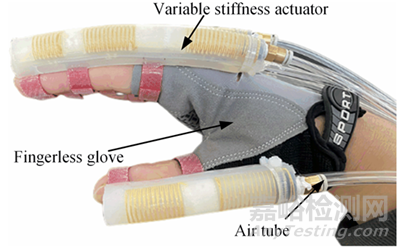

圖1：變剛度軟體機器人手套
（圖片來自原文）
變剛度致動器的結構設計考慮到手的運動學，具體而言，它由纖維增強軟致動器和變剛度部分組成（見圖2）。纖維增強物與手指的三個關節相對應，而兩個剛性層則分別對應中間和近端指骨。在空氣壓縮進入纖維增強致動器時，發生彎曲運動?？勺儎偠炔糠职度朐诳勺儎偠仁抑械亩嗉?jí)鉸接彈性體MSAE，其結構由三層彈簧鋼板通過繩索鉸接而成。這些層次中，中間層與手指的三個指節相對應。MSAE的設計允許其在真空壓力下自由地達到致動器的彎曲角度，無需施加額外的壓力。

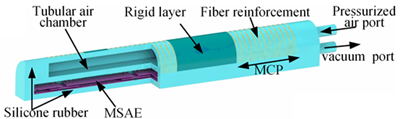

圖2：執行機構結構圖
（圖片來自原文）
MSAE的工作模式包括低剛度模式和高剛度模式如圖3所示。在低剛度模式下，MSAE處于松散狀態，跟隨手指運動并不限制關節。這種模式適用于肌肉力量減弱或肌肉張力低的患者。另一方面，在高剛度模式下，通過施加真空壓力，MSAE緊密貼合，提高整體致動器的恢復力。這種模式更適用于肌肉緊張度較高的患者，并可以通過調整真空壓力以適應不同康復階段的需要。

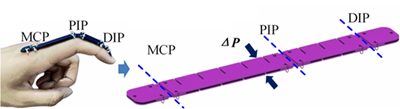

圖3：位于手指上的MSAE
（圖片來自原文）
康復手勢測試如圖4所示。設計的康復手套展現出了卓越的靈活性，能夠有效地支持典型的手勢。該手套使用戶能夠執行廣泛的手指運動，成功完成繁瑣的手指捏動作，從而證明其在康復訓練中具有顯著效果。

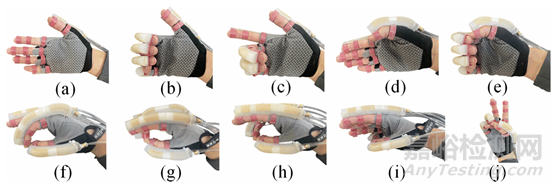

圖4：典型康復手勢
（圖片來自原文）
同時，研究團隊選擇了日常生活中的物體進行抓握測試，具體情況如圖5所示。通過這些測試，研究者觀察到該軟質機器人手套能夠靈活適應各種大小和形狀的物體。其出色的適應性和表面附著力為用戶提供了有效的支持，使其能夠更加輕松地進行日常活動。

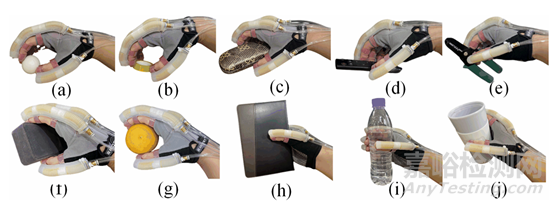

圖5：軟體機器人手套進行抓握測試
（圖片來自原文）
3、研究意義
本研究介紹了一種基于纖維增強軟致動器和多級鉸接彈性體的可變剛度致動器，旨在輔助中風患者握緊拳頭后手部的伸展。通過調整真空壓力，該致動器的剛度可適應不同病情水平。研究團隊開發了分析模型，量化了致動器的彎曲特性，并通過物理實驗和有限元模擬進行驗證。測試結果顯示致動器在任何初始狀態下都能保持穩定的輸出力。對整個致動器和單個關節進行的剛度調諧性能測試表明，致動器實現了2.4倍的剛度變化，并將實驗結果與理論模型進行了比較。在單個關節測試中，致動器在關節阻力為6N時的變形阻力隨真空壓力增加而增加，證明增加真空壓力和彈簧鋼片厚度可以提高致動器剛度，有利于手指伸展。研究還展示了可變剛度致動器在人工手模型上促進手指伸展的能力。最后，五個致動器集成的康復手套通過康復手勢和抓握測試，滿足了日常手部康復訓練的需求。
參考文獻：Li X, Hao Y, Zhang J, et al. Design, Modeling and Experiments of a Variable Stiffness Soft Robotic Glove for Stroke Patients with Clenched Fist Deformity[J]. IEEE Robotics and Automation Letters, 2023. DOI：10.1109/LRA.2023.3279613
