超聲手術刀是一種通過高速振動以實現生物體切割、分離的外科手術器械，是當今外科手術中最常用的能量工具之一，其兼切割、止血、分離和牽拉等多種功能于一體，具有切割快、出血少、煙霧小等特點。
1967年，Kelman利用超聲能量研究出世界上第一臺超聲乳化裝置，用于眼球晶狀體的破裂和乳化。到20世紀80年代，超聲刀逐漸開始應用于整形美容領域。1992年，美國的兩位臨床專家首次將Ultracision公司的超聲刀產品用于腹腔鏡手術，使超聲刀開始進入更廣闊的外科手術市場。根據不同的臨床應用場景，設計出了軟組織超聲刀、超聲骨刀、超聲乳化吸引刀等不同的產品形態。本篇主要就外科用軟組織超聲刀（以下簡稱“超聲刀”）展開介紹。
1.1 能量轉換原理
超聲電源將交流電信號轉化為超聲頻電信號作為能量輸出，超聲振動單元內的超聲換能器將超聲頻電信號轉化為超聲頻機械振動，再通過超聲變幅桿進行放大，從而在刀頭輸出具有一定振幅的超聲頻機械振動。
1.2 切割凝血原理
超聲刀頭末端以一定頻率振動，與超聲刀頭接觸的組織細胞內液體汽化，使得蛋白質氫鍵斷裂，細胞崩解重新融合，組織凝固后被切開；在切割血管時，超聲刀頭與組織蛋白接觸，通過機械振動產生熱量，導致組織內膠原蛋白結構被破壞，造成蛋白凝固，進而封閉血管，達到止血目的。
（1）機械效應
組織在聲強較小的超聲波作用下產生彈性振動，當聲強增大到組織的機械振動超過其彈性極限，組織就會斷裂或粉碎，進行軟組織切割時，手術刀頭所需最小振幅為 40μm，截骨時刀頭需輸出 100μm 以上的振幅。
（2）熱效應
利用熱量實現被切開組織的凝固止血，包括組織內部粘彈性熱能、振動刀頭與組織之間摩擦熱量。
（3）空化效應
空化泡在極短時間內產生高溫和高壓，并伴隨強烈的沖擊波和射流，從而對組織產生乳化、碎裂的作用。當超聲刀高頻振動端置于脂肪組織、肺泡組織等軟組織之上時，刀頭周圍軟組織的細胞內溫度會明顯升高，當溫度達到細胞內水沸點時，細胞內水分汽化，體積增大，進而引起細胞破裂，而細胞破裂后的大量氣體可以使組織層次擴張，有利于組織層面打開，符合現代器官“ 膜解剖”的理念。
1.3 各類手術刀對比

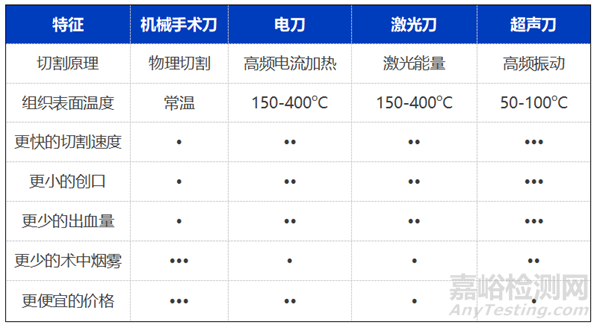

▲表1 軟組織超聲刀與其他手術刀特征對比
注：•→••→•••表示在特定指標上優勢依次增強
二、臨床應用
從臨床使用角度，超聲刀用于需要控制出血及期望熱損傷最小時的軟組織切割，多用于閉合血管直徑為3mm及以下血管，也有用于閉合直徑為5mm及以下血管的。對于閉合直徑5mm及以上血管，通常會使用大血管閉合器、結扎夾或結扎縫合的方法進行。
超聲刀應用范圍很廣，開放手術、腔鏡手術均可使用；在科室方面，適用于普外科、婦科、泌尿外科、胸外科、頭頸外科等科室的多種術式。

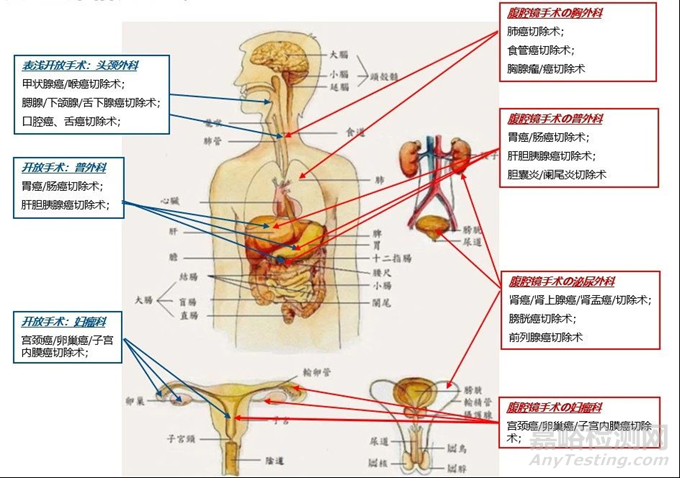

▲圖1 超聲刀臨床適應癥
三、產品結構及技術難度
常見的外科超聲刀產品通常由主機和附件組成，附件通常包括換能器、超聲刀頭（包含手柄、波導桿、套管等）、腳踏開關。主機為換能器及刀頭提供能量，腳踏開關、刀頭上的手動控制裝置用以控制主機輸出能量。

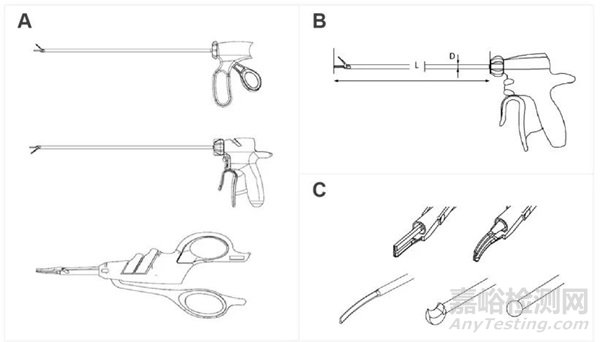

▲ 圖2A 超聲刀頭各類手柄示意圖，夾鉗式(上)、握式(中)、剪式(下); 圖2B 超聲刀桿長度(L)多為23cm、36cm、45cm；圖2C 超聲刀頭尖端形態結構示意圖，多用剪(上左)、彎型多用剪(上右)、彎型剝離刀(下左)、分離鉤(下中)、止血球(下右)
超聲刀主機可適配多種型號的刀頭，根據手柄形狀不同有夾鉗式、握式、剪式等（圖2A）。根據刀頭尖端形態結構不同有多用剪、彎型多用剪、彎型剝離刀、分離鉤、止血球等（圖2B）。醫生根據手術具體情況，選擇適合的手柄形狀、刀桿長度和刀頭形態（圖2C），以適應肥胖病人、常規腔鏡、開腹手術、淺表手術等不同手術類型和人群。

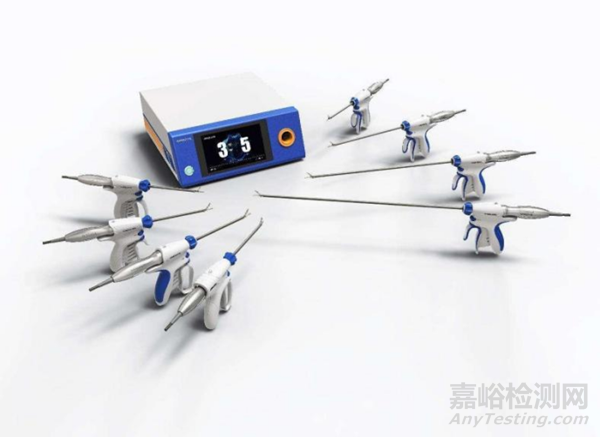

▲ 圖3 康基醫療超聲止血刀產品
3.1 超聲波發生器（主機）
（1）超聲波發生器類型
超聲波發生器也稱超聲電源，它是一種用以產生并向超聲換能器提供超聲頻電信號的裝置。按照所采用的工作原理，可以把超聲波發生器分為模擬電路和數字電路兩大類。目前廣泛應用的是能量轉換效率更高的數字電路超聲波發生器。

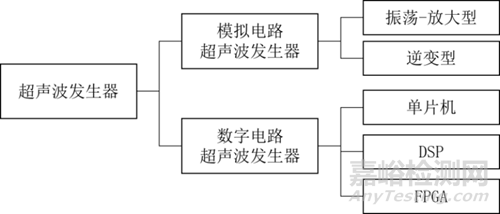

▲ 圖4 超聲波發生器分類

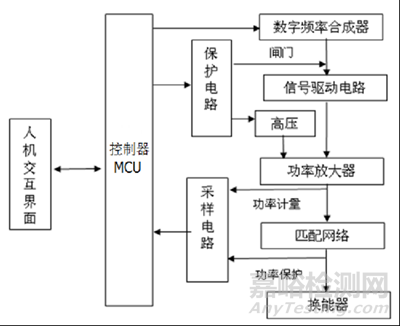

▲ 圖5 超聲波發生器硬件模塊
數字電路超聲波發生器主要由信號發生器、功率放大電路、阻抗匹配電路和反饋電路等部分組成（圖5）。超聲換能器在工作過程中會產生阻抗變化，包括阻抗大小和諧振頻率的變化。當電源阻抗與負載阻抗相同時，負載才能獲得最大功率。因此，超聲波電源要能夠跟蹤到超聲波換能器的工作頻率（圖6），并輸出相應頻率的功率信號。

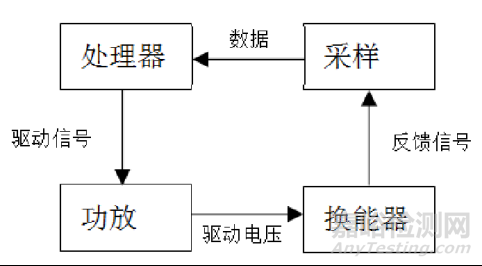

▲ 圖6 功率控制方式
（2）技術難點——組織自適應
手術過程中由于切割凝閉的組織質地差異，負載往往發生動態變化，使超聲換能器的工作頻率和輸出振幅發生改變，若電源不能及時跟蹤頻率達到諧振，換能器的能量轉換效率大幅降低，使換能器發燙降低手術效率。如果超聲波電源的輸出功率控制不當，則會延長超聲手術刀切割組織時間、降低止血效果。因此，超聲波電源的頻率自動跟蹤控制技術對保持超聲波電源的穩定性顯得尤為關鍵。
組織自適應（輸出隨負載阻抗變化而變化）是主機的核心技術，例如，強生超聲刀主機系統的一鍵切割止血模式，該模式對各種組織不分檔位自動一鍵操作，按下按鍵后隨時間變化輸出“高-低-高”三段能量，每段能量的輸出控制方式有所區別，并根據實時采集的負載阻抗進行一定調整，能夠持續、智能、有效地提供能量。長期的臨床數據積累優化，使得強生超聲刀比國產品牌表現出更加優異的性能表現。
3.2 超聲換能器
超聲換能器是超聲振動單元的核心部件，將超聲頻電能轉換成超聲振動的高頻機械能，并通過變幅桿進行振幅放大和聚能后再傳輸?shù)降额^。超聲換能器主要有壓電換能器和磁致伸縮換能器兩大類。

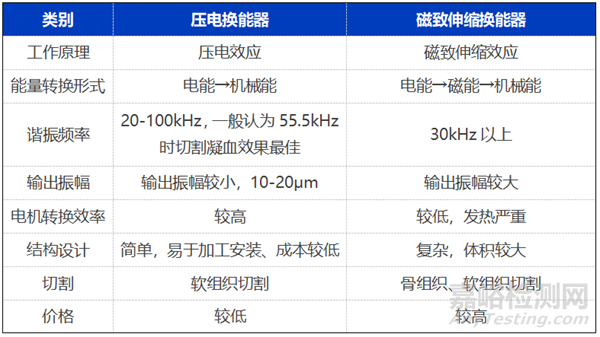

▲ 表2 換能器特征對比
隨著壓電陶瓷材料的廣泛應用，磁致伸縮換能器除了在一些特殊領域仍在使用，已逐漸被壓電超聲換能器所取代，目前廣泛采用的是壓電換能器。以下將重點介紹壓電換能器的原理結構。
（1）壓電換能器工作原理——壓電效應
壓電材料受機械應力作用而發生形變時，由于晶格內原子間特殊排列方式，會產生極化現象，整個材料會產生可測量的電勢差（正壓電效應）。反之，在壓電材料表面施加電壓時，材料受電場作用發生變形（逆壓電效應）。根據電場方向、特定的材料極化方向的不同，以及該材料與相鄰結構的連接方式，這種變形可能導致材料中產生拉伸或壓縮的應變和應力。也就是說，壓電材料具有機械能與電能之間的轉換和逆轉換的功能，在超聲刀中，壓電晶體通過逆壓電效應可以將電能轉換為機械能。

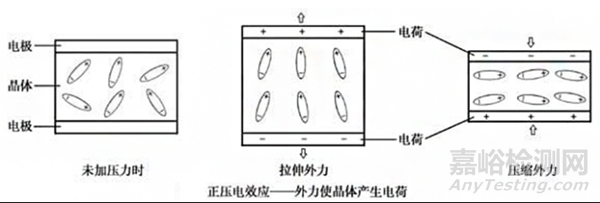

▲ 圖7 正壓電效應和逆壓電效應
（2）壓電換能器結構

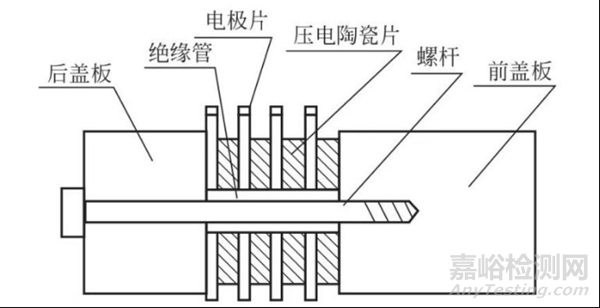

▲ 圖8 壓電陶瓷換能器結構
以最為廣泛應用的夾心式壓電陶瓷超聲換能器為例，換能器主要包括壓電陶瓷片、金屬前蓋板、金屬后蓋板、金屬電極片及預應力螺栓等。在換能器中，為了增加超聲波的向前傳輸效率，一般選擇前蓋為輕金屬，后蓋為重金屬。
▲ 表3 主要器件及用途
（3）壓電材料
壓電材料分為無機壓電材料和有機壓電材料兩類，其中無極壓電材料又分為壓電晶體（壓電單晶體）和壓電陶瓷（合成材料）兩類。壓電陶瓷力學性能好、化學惰性、制作簡便，可以做成任何需要的形狀和尺寸，并方便選擇極化方向，適合用于換能器的制作，因此，壓電陶瓷材料在換能器中得到了廣泛的應用。

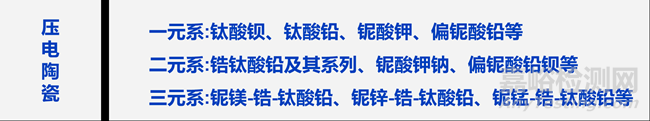

▲ 圖9 壓電陶瓷分類
鈦酸鋇、鋯鈦酸鉛以及鈮酸鋰等材料是制作壓電陶瓷的主要原料，比大多數天然材料具有更大的發電能力。鋯鈦酸鉛（PZT）是制作壓電陶瓷最常見的原料，由鉛和鋯這兩種化學元素（在高溫下）制成并生產，商用超聲刀廠家如強生等公司采用的都是PZT-8 壓電陶瓷，不同公司基于自研換能器的具體情況，選擇不同性能參數（相對介電常數、介電損耗、機電耦合系數）的P8材料。
（4）技術難點
超聲刀切割和凝血速度主要受限于換能器的電聲轉換效率、超聲波導的機械損耗和傳輸效率、超聲刀系統的輸出穩定性。提升換能器的核心指標，將超聲波能量高效、穩定地傳輸?shù)降额^尖端，是對超聲刀機械系統的重要因素。其中高性能的壓電陶瓷材料非常重要。
優質的壓電陶瓷材料需要擁有高的機械品質因數、壓電系數、機電耦合系數以及較小的介電損耗等良好的綜合機電性能，并維持良好穩定性（溫度、頻率等）。通過摻雜改性、多元組分開發、陶瓷材料的制備工藝優化等方式，可以對性能進行調節。多數廠商的壓電陶瓷采購于國內外上游廠家，也有部分廠商自研。
3.3 變幅桿
超聲振動系統工作過程中，由超聲換能器輻射面所產生的的振動幅度較小，當工作頻率在20kHz范圍內超聲換能器輻射面的振幅只有幾微米。因為換能器輸出的振動幅度達不到實際應用的要求，所以必須借助變幅桿的作用將機械振動質點的位移量和運動速度進行放大，并將超聲能量聚焦在較小的面積上，產生聚能作用。此外，超聲變幅桿還可以作為機械阻抗變換器，在換能器和負載之間架起橋梁，進行阻抗匹配，使超聲能量更有效地從換能器向負載傳輸。
3.4 超聲刀頭
超聲刀頭為由手柄、波導桿（刀桿）、套管等組成。刀桿是刀頭最重要的組成部分，材料及工藝直接影響斷刀風險。鈦合金同時具有聲阻抗低、抗拉強度高、重量輕等優點，目前最常見的材料是TC4（Ti-6Al-4V）合金。TC4屬于國標鈦合金，執行國家標準“GB/T 2965-2007”,兼有α及β兩類鈦合金的優點，即塑性好、熱強性好（可400℃在長期工作）、抗海水腐蝕能力很強，生產工藝簡單，可以焊接、冷熱成型，并可通過淬火和時效處理進行強化。廠商多采購進口鈦合金材料，價格約1000元/公斤，超聲刀集采后對于生產成本更加敏感，國產鈦合金材料降至一半以下的價格。
除了刀桿的材料選擇，在刀頭結構設計、聲學設計等方面，也需要大量的仿真調整和設計迭代，才能實現刀頭、換能器和主機的相互匹配。
四、作用性能指標及臨床常見問題
4.1 主要性能指標
臨床對于超聲刀主要關注的性能指標包括：血管閉合效果、切割閉合效率、熱損傷范圍、精細切割分離、夾持力、防粘連等，其中最重要的是切割效率和血管閉合效果。指導原則及行業標準也對這些指標提出了相應的評估方法。

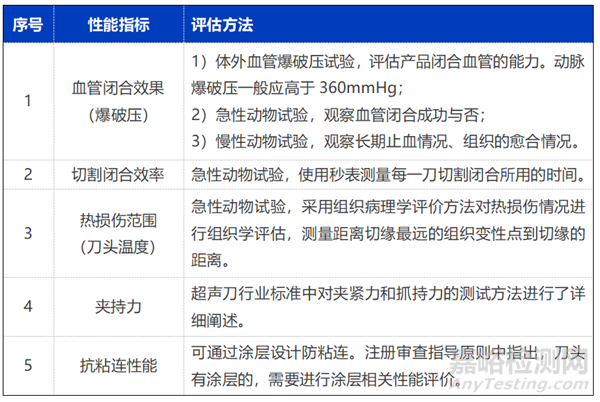

▲ 表4 主要性能及評估方法
參考資料：YY/T 1750《超聲軟組織切割止血手術設備》、《超聲軟組織手術設備注冊審查指導原則（2023年修訂版）》
4.2 臨床常見問題
在臨床使用過程中，市面上的超聲刀產品主要存在以下幾點不足：1）凝血效果不佳；2）切口處軟組織熱損傷，不能正常閉合切割/斷刀、切不動；3）異物遺留體內（組織墊脫落、產品內脫落）等。導致這些風險發生的原因是復雜的，由于超聲刀系統由主機、換能器、刀頭等多個組件協同工作，除臨床操作不當外，任何組件技術或工藝的缺陷都會影響超聲刀的性能呈現。

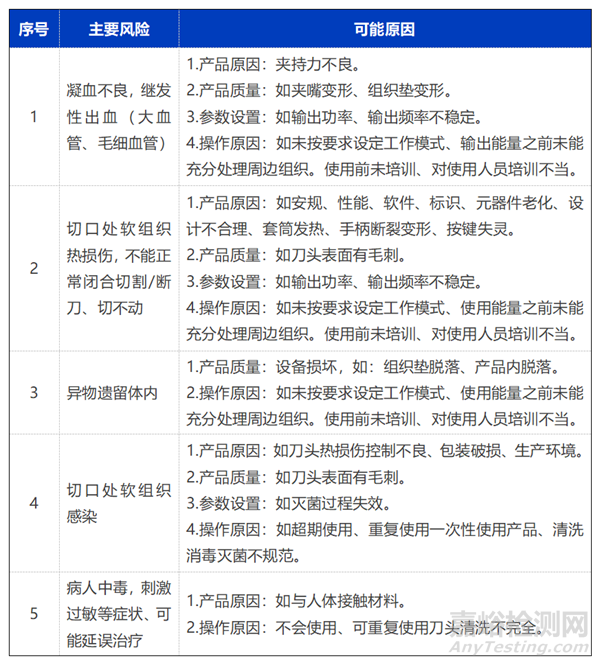

▲ 表5 臨床常見風險
參考資料：《超聲軟組織手術設備注冊審查指導原則（2023年修訂版）》
五、超聲刀的技術創新
5.1 無線/無主機超聲刀
無線超聲刀減少手術室中被電纜線絆倒的風險，無主機設計使得產品更便攜。
▲ 表6 國內外無線/無主機超聲刀產品
資料來源：各公司官網、動脈網
5.2 超聲高頻混合能量
傳統超聲刀的臨床痛點在于血管閉合能力偏弱，因此有許多企業希望通過超聲高頻雙能量輸出方式，達到更好的凝閉效果。

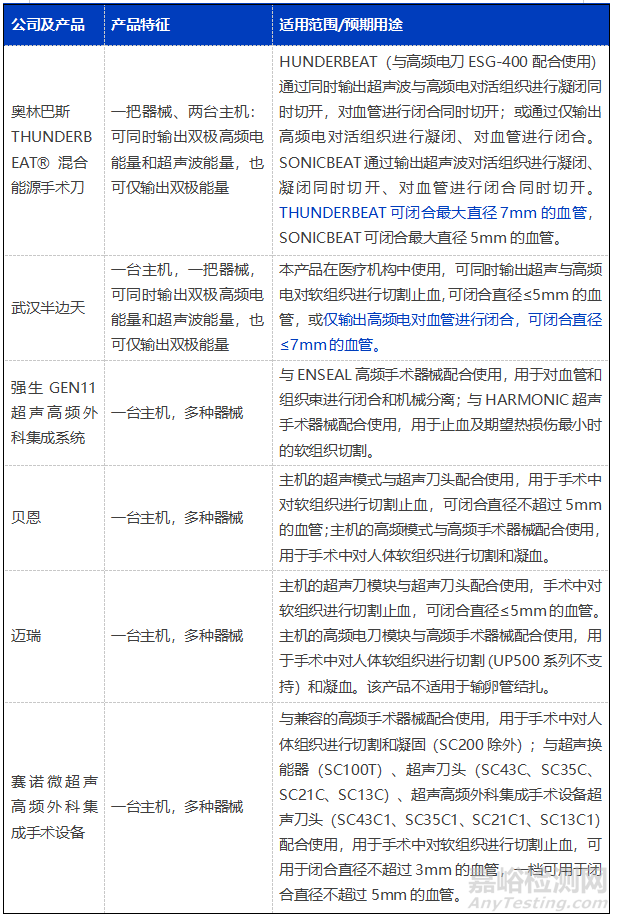

▲ 表7 國內外超聲高頻產品匯總
資料來源：各公司官網、NMPA檢索
5.3 可彎超聲刀
腔鏡機器人手術一直以多自由度的靈活操作獲得臨床青睞，但由于超聲刀的工作原理，現有的方案無法實現刀頭彎曲，器械與傳統腔鏡手術無差別，在手術中無法發揮機器人的優勢。2023年3月，據世格賽思公眾號披露，其獲批國家重點研發計劃“全電動多自由度智能超聲手術刀系統研發”項目，該項目主要研發手術機器人使用的超聲刀且刀頭可彎曲。對于腔鏡手術機器人和超聲刀公司，這是一個很好的開發方向。國外也有公司在開發相關產品，我們投資團隊也與美國一家公司有過交流，但目前尚處于產品開發階段，離臨床實際應用要求還有一些差距。
六、國內市場規模及代表性公司
6.1 國內市場規模
過去五年，中國超聲刀市場的銷售額和銷量增長迅速。根據灼識咨詢測算，2022年全國一次性超聲刀使用量為150萬把，預計到2027年達到840萬把。按照集采后平均每把超聲刀1000元出廠價，2022年市場規模約15億（按出廠價）。由于超聲刀使用不規范，現在存在重復使用的情況，導致銷售量比真實需求偏低。隨著全面集采帶量，超聲刀價格大幅降低，超聲刀在三甲和其他醫院的滲透率將被推動提升。

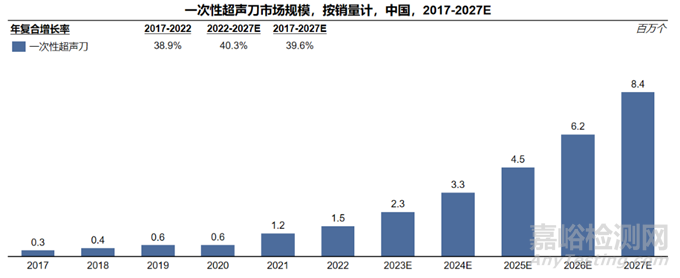

▲ 表8 中國一次性超聲刀市場規模（2017-2027E，按銷量計）
資料來源：灼識咨詢
6.2 進口品牌：強生
由于超聲刀在外科手術的獨特優勢，強生旗下子公司Ethicon Endo-Surgery于1995年收購了超聲刀領先企業Ultracision公司，并開始大力推廣超聲刀、培訓醫生以及優化迭代超聲刀產品。由于優質的產品質量和全面的產品線系統，強生占據絕對優勢。

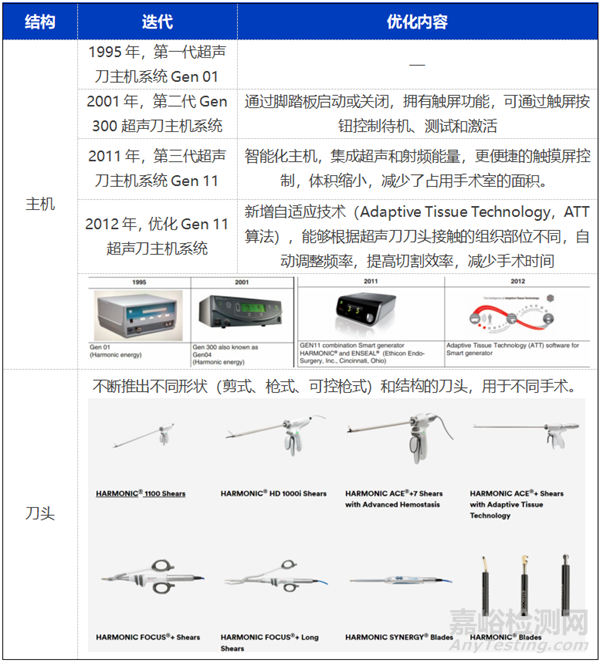

▲ 表9 強生超聲刀產品迭代情況
6.3 國產超聲刀代表性廠家

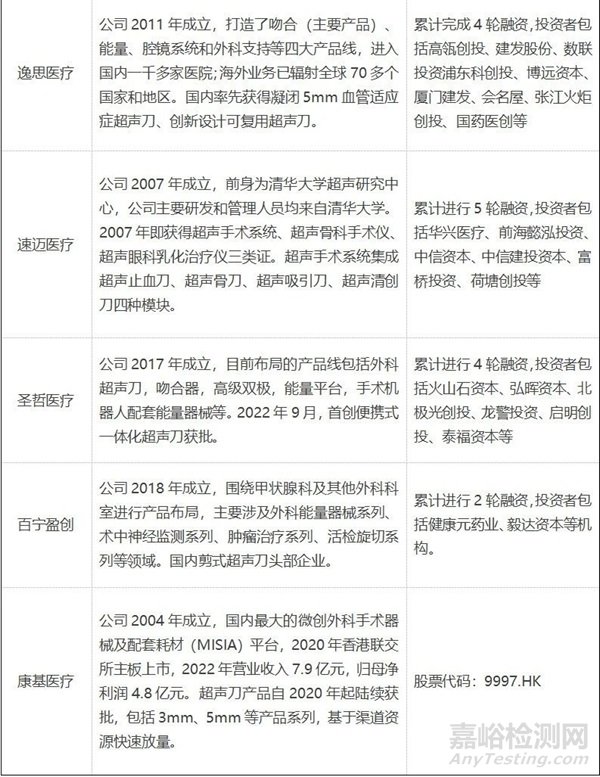

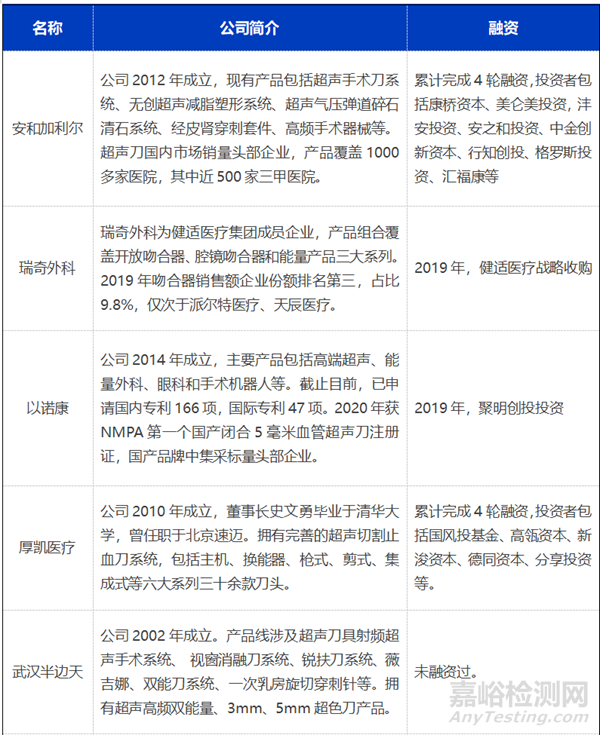

▲ 表10 國產超聲刀代表性廠家
資料來源：公司網站、工商信息等
七、采集環境下，未來發展方向
7.1 超聲刀帶量情況
自2020年福建首次帶量采購以來，目前全國19個省已經完成集采，未來全國范圍內集采是必然趨勢。集采后的超聲刀大幅降價，從曾經強生壟斷時期的7000-8000元，到現在國產廠商最低450元，降幅90%以上。

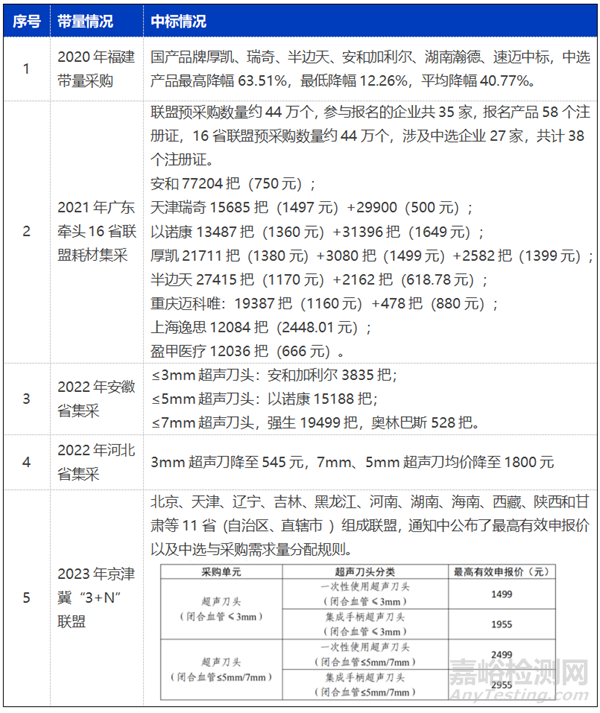

▲ 表11 超聲刀頭集采情況（2020-2023，部分）
參考資料：政府網站
7.2 行業發展方向
（1）大量同質化競爭的小企業出局
目前國際和國內超聲刀已取證廠商達到50多家，隨著集中采購的進一步推廣，中標企業將占據足夠的市場份額，以規模效應降低生產成本，大量缺乏創新性、同質化嚴重的超聲刀企業將被市場淘汰，市場更加集中。
（2）有量無利潤的企業長期可能被并購
由于進院價格已經很低，在保證臨床使用穩定性的前提下，超聲刀廠家對成本變得非常敏感。對于一些有中標量但是成本居高不下的廠家，賠本賺吆喝畢竟不是長久之計，廠家需要考慮如何將本增效，將利潤做起來。在上市政策收緊的環境下，一些企業可能會被并購。
（3）在現有產品上的迭代創新，出口海外
當我們站在集采后的今天來看，考慮前期的研發和注冊投入，超聲刀產品還算一個好生意嗎？不同的企業可能會有不同的答案。我想未來發展破局，需要廠家在現有的產品基礎上考慮臨床還未解決的痛點，在產品的性能、穩定性、便捷性等方面進一步思考。國際市場方面，不受集采、DRG影響，具有創新的超聲刀產品仍有發展空間。
參考文獻
張平，超聲刀與高頻電刀在腹腔鏡膽囊切除術中的應用對比
虞文澤，超聲切割負載對超聲切割聲學系統穩定性的影響研究
曹廣凱，超聲手術刀的工作機理及力負載特性
陳穎，超聲手術刀的研制現狀與應用
趙曙，超聲手術刀的原理及質量控制檢測研究
林國慶，超聲手術刀工作原理及臨床應用
李諍，超聲手術刀振動頻率優化選擇方法研究
何祥磊，超聲振動輔助磨削電源設計與諧振頻率自動識別研究
周紅生，單孔微創超聲手術刀的設計方法及實驗研究
段純杰，基于超聲手術刀應用的超聲波電源
葛琴，基于數字信號處理的超聲手術刀電源控制電路設計與實現
郭志成，面向手術機器人的超聲刀設計方法與實驗研究
朱傳宇，旋轉超聲刀柄設計及其試驗研究
陳歡歡，旋轉超聲加工刀柄研制及巖板鉆孔工藝試驗研究
曹鳳國，超聲加工，化學工業出版社
Rajesh Devassy, Sadaf Hanif, Hugo C. Verhoeven, et al. Lapatoscopic ultrasonic dissectors: technology update by a review of literature. Medical Devices: Evidence and Research 2019: 12: 1-7.
