目前大型特種設備的表面缺陷檢測主要依靠傳統人工檢測方式，該方式需要進行攀登作業并通過檢測儀器或目視檢查有無明顯缺陷，若存在顏色對比不突出的小裂紋或缺陷，容易出現漏檢，檢測時間過長也會導致檢測人員勞累等問題，故一方面檢測準確率較低，另一方面人工檢測效率不高。加上現場高空、高溫、粉塵、大風等惡劣環境影響，傳統檢測方式不僅勞動強度高，安全風險大，而且檢測人員往往無法到達一些重要部位（如門式起重機主梁下部、象鼻梁和人字架頂部等），難以開展細致檢查，容易出現漏檢或誤檢。
近年來，由于無人機巡檢具有高效、靈活和低成本的特點，己被廣泛應用于電力設施與高壓輸電線巡檢、風力發電機葉片表面檢測、建筑物墻面檢測和植保檢測等領域，并且取得了一些效果，逐漸成為一種不可替代的檢測手段。然而特種設備的無人機巡檢尚處于起步階段，尤其對于大型機電類特種設備（起重機、大型游樂設施）的檢測應用更是鮮見報道。因此，攻克大型特種設備缺乏表面缺陷高效檢測和量化識別的難題，具有較大的意義和價值。
部分大型特種設備的結構十分復雜，如起重機和大型游樂設施等，其涉及到多種維度的檢測。因?yàn)楸粰z物大多是立體的且不同表面的光照情況不同，裂紋的形態差異很大；另外大型特種設備的種類很多，所以裂紋的背景也不同。除此之外，銹斑、水漬以及物體間本身的縫隙等偽裂紋缺陷也會擾亂檢測結果。
為解決門式起重機的下蓋板和塔式起重機的臂架端部及塔帽頂端等空間位置受限部位的拍攝視角問題，中國礦業大學的研究人員研制了一種搭載雙云臺的無人機智能視覺檢測系統，該系統可以快速、全面、高質量地采集被檢測部位的圖像。在此基礎上，提出了一種適應罐區圍堰墻面以及高空建筑物墻面等具有簡單表面特征的墻面缺陷檢測和識別算法，以對簡單背景下的表面裂紋缺陷進行檢測與評價，為具有復雜結構和表面特征的大型特種設備表面缺陷檢測奠定基礎。
1、檢測原理
1、搭載雙云臺無人機的設計
圖1 無人機雙云臺檢測系統結構示意
為了更加方便地拍攝大型工業設備、大型游樂設施及高危險級別建筑上人員不易到達的關鍵受力部位，在無人機上方增加了一個額外的云臺構成雙云臺系統，不僅能使云臺在水平方向的檢測范圍達到±155°，更能在豎直方向上接近無死角檢測。
首先通過圖1所示的檢測裝置拍攝被測物體表面的圖像，然后利用Faster R-CNN神經網絡對拍攝的圖像進行缺陷的定性檢測，然后對缺陷區域進行形態學檢測，進一步去除偽裂紋。
系統搭載的相機分辨率為4800萬像素，鏡頭焦距為25 mm，畸變率小于2%，只要無人機距離檢測目標5 m內就可以得到清晰的缺陷圖像，可以滿足無人機在安全距離外檢測結構表面裂紋的要求。
2、Faster R-CNN深度學習神經網絡裂紋檢測算法
Faster R-CNN神經網絡是由卷積神經網絡、區域生成網絡、池化層、最終分類器4部分組成的，區域生成網絡和Faster R-CNN對象檢測網絡組合生成共享整個圖像的卷積特征和檢測網絡，F(xiàn)aster R-CNN網絡用于檢測圖像，因?yàn)閰^(qū)域生成網絡的大部分檢測是在GPU（圖形處理器）中完成的，所以檢測速度大大提高。
使用Faster R-CNN深度學習神經網絡對裂紋等缺陷進行檢測的流程為：首先通過分類層和回歸層實現缺陷的分類和檢測，并于區域生成網絡中對第一組分類和回歸進行分類，以檢測區域生成網絡是否存在裂紋；然后在池化層的預測網絡中對第二組進行分類和回歸，其中回歸確定了圖像中候選區域的精確位置。

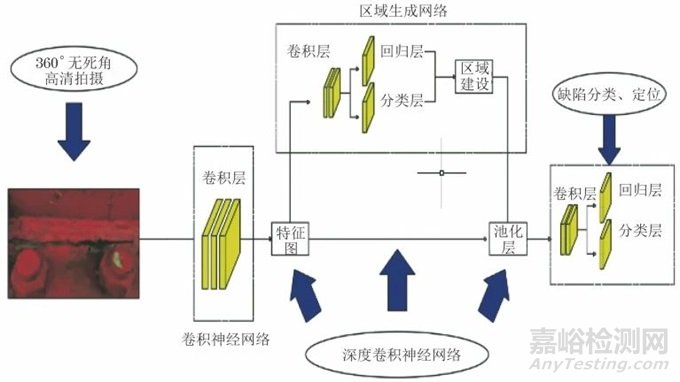

圖2 基于Faster R-CNN神經網絡的裂紋缺陷檢測算法步驟
3、裂紋參數識別算法
檢測出缺陷后，還要測量出裂紋的面積、長度，得到裂紋的寬度以及長寬比，利用這些參數進行偽裂紋的剔除，以提供準確有效的數據庫，評估設備結構的安全性。
裂紋參數識別與評價算法流程圖如圖3所示，首先需進行圖像預處理（即圖像的灰度化處理、利用濾波消除噪點、增加圖像的對比度以及圖像的二值化處理等步驟）進行裂紋邊緣檢測（Canny算子、Sobel算子等）、裂紋參數的計算，最后進行偽裂紋的去除。

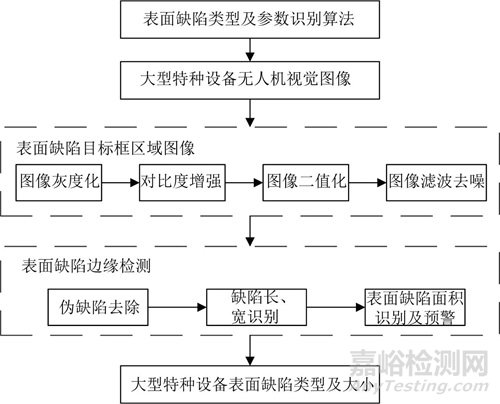

圖3 裂紋參數識別與評價算法流程圖
檢測具體流程如下：
① 首先利用Faster R-CNN深度學習神經網絡對被檢測圖像進行裂紋的定性檢測，然后將檢測出有裂紋的部分提取出來，并對該區域進行灰度化處理；
② 利用中值濾波進行降噪處理，然后利用線性灰度拉升對灰度圖像進行對比度增強處理更好；
③ 在二值化分割過程中采用最大熵閾值法確定圖像分割閾值，增加裂紋和背景的差異程度；
④ 使用Canny算子提取裂縫邊緣，然后將裂紋圖像進行填充處理并統計填充的像素?cái)?shù)目Npixels1。因?yàn)榱鸭y的方向各異，所以為了計算裂紋的最大和最小寬度，需要將裂紋在行方向和列方向進行投影；
⑤ 利用腐蝕、膨脹等基本操作對圖像進行細化，并去除圖像中的短支噪聲，統計骨架化的裂紋像素?cái)?shù)Npixels2；
⑥ 根據無人機拍攝時距物體的實際距離，然后根據相關公式計算單個像元的實際大小，最后計算裂紋的面積、長度、寬度等參數。
單個像元實際大小的計算原理如圖4所示。圖4中s為單個像元的大小，f為相機焦距，H近似為無人機距拍攝物體的實際距離，則d為單個像元對應的實際大小，計算公式：d=(s×H)/f。

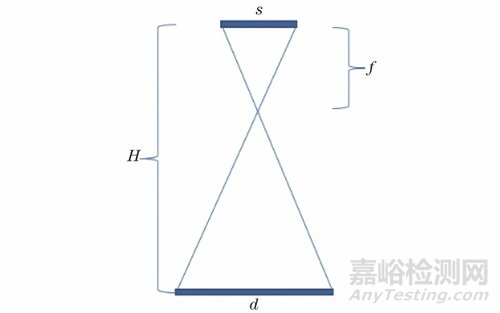

圖4 單個像元實際大小的計算原理示意
將單個像元形狀視為正方形，即可根據公式L=d×Npixels2得到裂紋的實際長度L，根據公式S=d×d×Npixels1得到裂紋真實面積S，最后根據公式式D=S/L計算裂紋平均寬度D。
由于大型特種設備種類多且雜，且具有復雜的表面背景以及其他干擾因素，F(xiàn)aster R-CNN深度學習神經網絡檢測出的缺陷很有可能包括銹斑、水漬以及物體間隙等偽裂紋缺陷，所以需要對檢測出裂紋的區域做進一步確認。
考慮到真實裂紋大多數情況下具有較大的長寬比，而偽裂紋則相反，通常是一些小圓點或小塊。因此，當檢測出的裂紋具有大的長寬比以及面積較小時，就可以認為其是真裂紋，反之則為偽裂紋。
4、基于無人機視覺的結構表面裂紋檢測流程
編寫MATLAB程序，調用裂紋缺陷檢測與識別算法，批量完成缺陷的自動檢測。首先利用無人機去集圖像，然后利用Faster R-CNN網絡對采集到的圖像進行檢測，檢測到有裂紋則用裂紋的最小外接矩形框圈出，再將圈出的區域提取出來；最后，調用上述算法去除偽裂紋，其檢測流程如圖5所示。

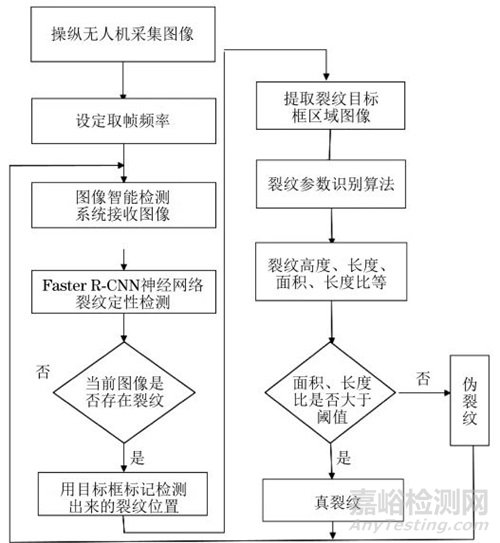

圖5 基于無人機視覺的大型特種設備表面裂紋缺陷檢測流程圖
2、裂紋的定性檢測試驗
試驗中采用的深度學習框架為TensorFlow，同時為了加快訓練的進度還可以使用GPU對其進行訓練。最終的檢測效果由檢測的準確率和速度所決定。
訓練樣本為200張地面裂紋圖片、60張墻壁裂紋圖片以及40張建筑物表面裂紋圖片。部分裂紋缺陷訓練數據集圖像如圖6所示。
圖6 部分裂紋缺陷訓練數據集圖像
部分測試圖像的裂紋檢測效果如圖7所示，紅色框的左上角里面的數字表示該區域?yàn)榱鸭y的概率。

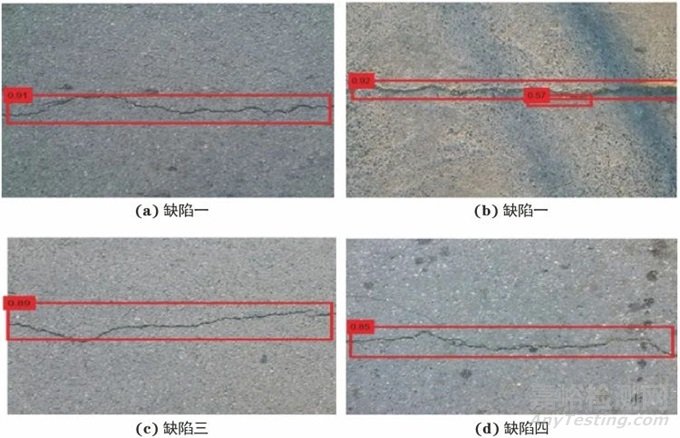

圖7 部分測試圖像的裂紋檢測效果
從圖7中不難看出，該神經網絡對圖像中裂紋的檢測有較高的準確率，并且對裂紋的定位也較準確。經過對測試結果的統計，該系統裂紋檢測的準確率高達95.74％。接下來，通過進一步的計算實現對裂紋幾何尺寸的測算。
3、裂紋的量化識別試驗
首先通過無人機的拍攝系統獲取裂紋的原始圖像，之后使用最小矩形框選的方法把圖像中的裂紋框選出來，最后測量出無人機與裂紋的距離。不同裂紋的真實幾何尺寸如表1所示。

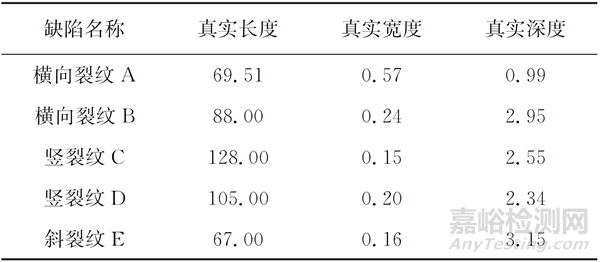

表1 不同裂紋的真實幾何尺寸
首先裂紋的位置由經過大量訓練的Faster R-CNN深度神經網絡算法找出，為了減小計算量，直接對檢測出來的目標區域進行處理。然后調用上述的裂紋參數識別算法，定量測出裂紋的長度和寬度，并與裂紋的真實尺寸進行比較，驗證算法的精確性。
以樣本庫中驗證集中已知裂紋實際尺寸的裂紋圖像為例，利用形態學處理裂紋圖像，各識別步驟對裂紋的處理結果如圖8所示。

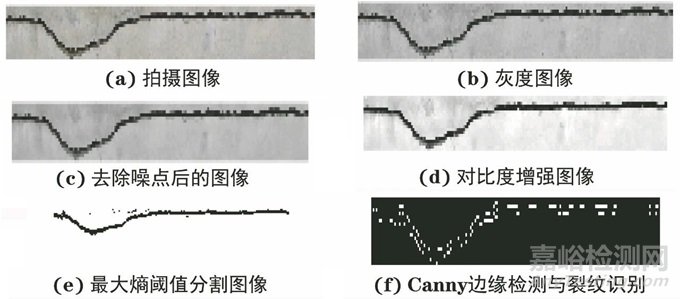

圖8 各識別步驟對裂紋的處理結果
然后對裂紋進行行（水平）投影和列（垂直）投影，得到的裂紋投影曲線如圖9所示，其中橫坐標表示圖像的不同位置，縱坐標表示對應位置的像素?cái)?shù)目。

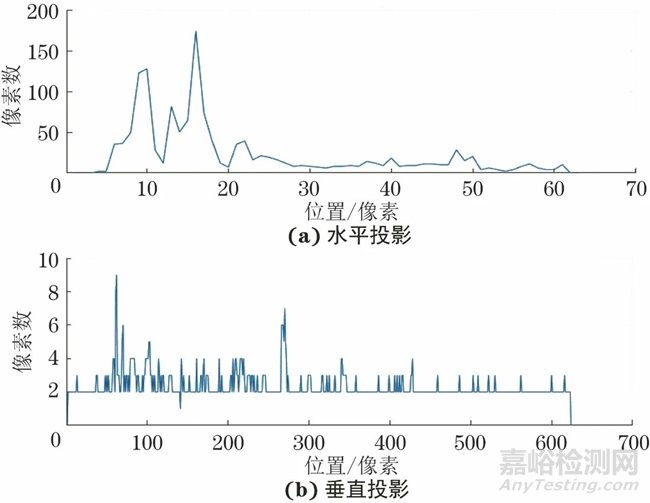

圖9 裂紋區域水平、垂直方向投影曲線
從圖9中可以看出，裂紋最大寬度為9像素。提取裂紋寬度為1個像素的骨架，得到裂紋在長度方向有661個像素，最后計算得到裂紋的平均寬度為5.32像素，長寬比為124.2。每個像素實際距離為0.101 mm，計算出裂紋的實際尺寸并和表1的數據做對比，橫向裂紋A的檢測寬度為0.54 mm，檢測長度為66.76 mm；而實際寬度為0.57 mm，實際長度為69.51 mm；寬度測量誤差為3.9%，長度測量誤差為5.3%。
從實際結果來看，裂紋的測量長度和寬度的誤差值在允許范圍之內，所以根據此算法識別出的裂紋的幾何數據可以滿足實際應用。
在試驗過程中研究人員也注意到了一些引起誤差的因素，如無人機拍攝圖像的質量會受風速、拍攝角度、振動、成像設備的噪聲以及光線的影響。
在采集圖像的過程中要盡量選擇風速小的天氣，選擇抗風等級高的無人機，也可以加強攝像裝置的光學防抖能力，或者增加無人機防抖的結構，盡量在正對裂紋的方向上進行拍攝，否則會使測量距離與實際距離之間的誤差變大。
在此基礎上采用正確且合適的圖像預處理技術也可以大幅提高圖像質量；同時，在保證安全的情況下應盡可能讓無人機靠近要采集的表面結構，以獲取更小的像素當量，提高圖像的質量。
4、結語
介紹了一種用于大型特種設備表面裂紋缺陷檢測的無人機雙云臺檢測裝置。該裝置可對大型特種設備的各個部位進行全方位拍攝，提出了利用Faster R-CNN深度學習神經網絡檢測裂紋的算法，利用裂紋特征參數進行墻體裂紋的非接觸式精確測量，實現了裂紋缺陷的高精度可視化檢測?，F(xiàn)場檢測結果表明，該算法能夠適應簡單背景下罐區圍堰墻面以及高空建筑物墻面的高精度檢測要求，提高了無人機載視覺系統的缺陷識別能力。
作者：馬金鑫1，杜偉鑫2，袁昊2，趙逸飛1，楊學才1
工作單位：1.中國礦業大學 化工學院
2.中國礦業大學 安全工程學院
第一作者簡介：馬金鑫，主要研究方向?yàn)樘胤N設備無損檢測技術。
來源：《無損檢測》2023年12期
