技術導讀
脈沖電場消融(PFA)也被稱為不可逆電穿孔，是指在短時間內將高電壓電脈沖作用于細胞膜的磷脂雙分子層，導致跨膜電位形成，產生不穩定的電勢。細胞膜由此形成不可逆的穿透性損傷，產生納米級孔隙，進而引起細胞膜滲透率變化，破壞細胞內環境穩態，最終導致細胞凋亡，達到非熱消融的目的。
通過脈沖電場消融，“殺死”肺靜脈的前庭心房肌，使肺靜脈中的電位無法傳出，最終達到消除房顫。房顫的醫學名字叫心房顫動，它是最常見的一個心律失常，一般都是因為心臟里邊的電傳導系統出現紊亂而造成的。
與傳統射頻消融方式相比較，脈沖電場消融不需要依賴導管貼靠力便能造成廣泛的心肌損傷。這一點也有利于避免對鄰近的食管、冠狀動脈和膈神經等造成損傷。脈沖電場消融速度極快，常以毫秒為單位甚至更小，大大縮短了手術時間。
脈沖場消融的作用機制是不可逆電穿孔 (IRE)。與通過局部組織溫度導致細胞死亡的熱消融不同，脈沖場消融在組織細胞的特定電閾值之上施加超快速電脈沖，使細胞膜不穩定并形成納米級孔，導致細胞內容物排出，導致細胞死亡。

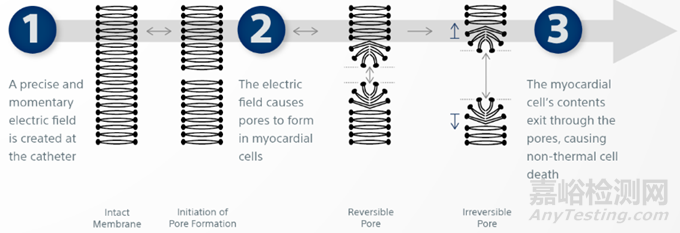

不可逆電穿孔原理圖
市場概覽
根據弗若斯特沙利文數據顯示，中國房顫病人已超過1000萬人，在心臟電生理市場，衛健委心律失常介入質控中心的數據顯示：中國心律失?；颊呤褂孟谥委煹氖中g(shù)量從2014年的10.1萬例增長到2018年的15.2萬例，復合年增長率為10.7%。預計到2023年，手術量將達到33.6萬例，復合年增長率為17.3%。隨著手術量的增長，我國心臟電生理行業市場規模也已從2014年的11.3億元增長至2018年的33.3億元，復合年增長率達到30.9%，并預計到2023年，市場規模將達到123.2億元。
脈沖消融呈高成長性，被認為是下一代顛覆性消融技術，脈沖消融的問世給消融賽道帶來了更大的想象空間，新賽道已初步形成。
縱觀整個市場，波科、強生、美敦力等跨國械企均已開始布局相關產品管線，我國脈沖電場消融行業雖然處于市場早期，但已有多個企業爭相布局。例如，德諾電生理、玄宇醫療、惠泰醫療、艾科脈、洲瓴、錦江電子、捍宇醫療等企業均在近幾年才出現的PFA技術上有所押注。其中，德諾電生理、錦江電子相關產品還進入了創新醫療器械特別審查程序，且錦江電子成為國內首款上市產品，有望緊隨波科、美敦力等巨頭之后上市，大有彎道超車之勢。
2023年12月14日，美敦力公司宣布其PulseSelect™脈沖場消融系統獲得FDA批準上市，用于陣發和持續性房顫疾病的治療。作為擁有十余年循證醫學證據的脈沖場消融系統，再次引領醫療科技前沿，成為首個獲得 FDA 批準上市的 PFA 產品，這一創新性的醫療設備為治療陣發性和持續性房顫提供了全新的解決方案。本文即以PulseSelect為例，對脈沖電場消融器械展開分析。
認識PulseSelect
PulseSelect™脈沖場消融系統采用了不可逆電穿孔原理，通過消融心臟組織來有效治療房顫，該能量具有組織特異性，避免了對鄰近組織，如膈神經、血管等損傷，與傳統的射頻消融或冷凍消融方法相比，這種新技術具有更高的效率和安全性，為房顫患者提供了新的治療選擇。

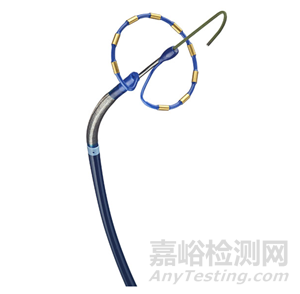

PulseSelect系統是美敦力公司獨家開發的，通過專門設計的消融導管傳遞脈沖電場，旨在中斷心臟中引發房顫的不規則電路徑。
技術分析
本文筆者以PulseSelect為主要對象展開分析：
技術方案
PulseSelect采用非熱方法優先針對肺靜脈進行消融，避免對周圍結構造成不必要的損傷，這是當前消融技術（熱能來源）的風險。該導管利用專有的雙相波形、獨特的內置有線設計和20度前傾來支持程序操作性、可靠性和安全性，如迄今為止最安全的全球消融臨床試驗之一PULSED AF所證明的。根據該試驗的數據，該導管已證明高效的肺靜脈隔離，平均總能量輸送時間為30秒以隔離所有靜脈。

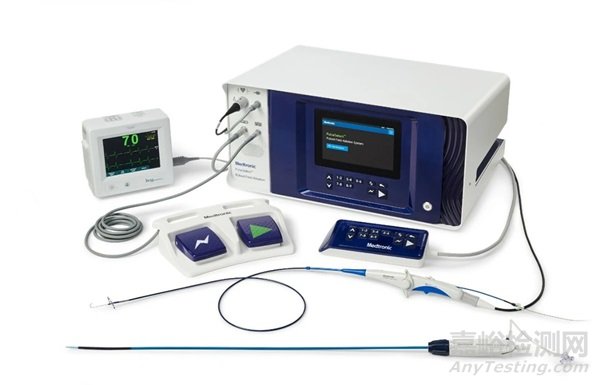

下圖展示了PulseSelect PFA系統：
PulseSelect PFA系統是一種突破性的消融技術，使用脈沖電場有效地隔離肺靜脈以治療患有PAF或PsAF的患者。單次脈沖選擇系統通過專門設計的消融導管傳遞脈沖電場，旨在中斷心臟中引發AF的不規則電路徑。然而，與傳統的消融方法（射頻消融）或冷凍（冷凍消融）不同，PulseSelect系統采用非熱方法，優先針對心臟組織，以避免對周圍結構的不必要損傷，這是當前消融技術的風險。
PulseSelect PFA系統還包括以下內容：

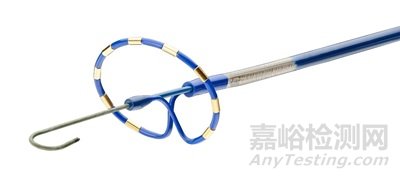

作為一個即插即用系統，PulseSelect可以與任何映射系統一起使用，或者僅用于透視成像。內置安全功能，如膈神經測試脈沖、非治療性低壓脈沖，可以在進行治療前提供對導管接近膈神經的預先評估。九電極導管固定間距，產生可預測且一致的電場進行連續消融。除了消融外，九電極還可以用于起搏和感測。小型9Fr雙向?qū)Ч茉鰪娏瞬僮餍院蛯Ω鞣N解剖結構的訪問能力，并且與10Fr鞘兼容，包括定制的雙向FlexCath Contour™鞘。
重點專利
筆者從PulseSelect PFA涉及的相關專利中擇機選擇了相對重要的專利進行了解析，相關結果如下：
|
解決的技術問題 |
存在著很多涉及切割、消融、凝結、破壞或以其它方式改變組織的生理特性的很多醫療處理。這些技術可以有利地用于改變組織的電生理特性，如與心律不齊或其它電生理異常相關聯的那些。特別是，心臟的正常竇性節律始于產生去極化波陣面的竇房結(“SA結”)。脈沖導致相鄰的心房中心肌組織細胞去極化，這反過來又導致相鄰的心肌組織細胞去極化。該去極化傳播整個心房，引起心房收縮，并使血液從心房流空到心室。脈沖接下來通過房室結(“AV結”)和HIS束被遞送到心室的心肌組織細胞。細胞去極化傳播橫跨心室，引起心室收縮。這個傳導系統導致所描述的引起正常心跳的有組織的心肌收縮序列。 |
|
有時候，在心房或心室中的解剖學障礙可導致心臟組織中的異常傳導通路，這中斷去極化事件的正常路徑。這些解剖障礙或“傳導阻滯”可能會導致電脈沖退化成圍繞障礙循環的幾個圓形小波。該異常傳導路徑產生異常、不規則，有時危及生命的心律，稱為心律失常。心律失?？砂l(fā)生在心房，例如，如在房性心動過速，心房纖維性顫動(“AF”)，或心房撲動。心律不齊也可發生在心室，例如，如在室性心動過速中。 |
|
一種治療心律失常方法包括創建一個或多個病灶，其將異常路徑和沿著選定的途徑直接電傳導劃分開，以促進有組織的信號傳導，同時也將AF觸發從與心房連接隔離。一種稱為“迷宮”手術(和迷宮手術的變體)手術方法設計成永久消除心房顫動。該手術采用右心房和左心房中的切口，其將心房分成電隔離部分，各電隔離部分又導致去極化波陣面從竇房結至房室結的有序通道，同時防止折返波陣面?zhèn)鞑ァ?/span> |
|
一種微創的方法，包括心臟組織的問題區域的選擇性消融。通常，心肌組織消融通過放置一個或多個消融部件(例如，電極，熱傳遞元件等)，并且施加在一定水平能量以破壞消融部位處細胞，同時該器官的周圍結構基本保持完好來實行。已經發現射頻(“RF”)能量和低溫冷卻在這方面是非常可行的，并且通常使用的。其它消融技術包括超聲波、微波、激光、細胞毒劑等的應用。 |
|
然而，這些技術并非沒有潛在的缺點。低溫消融手術通常需要較長的低溫應用的時間。一個焦點沖洗、射頻消融手術通常需要大約35-45分鐘實際能源遞送時間。在這段時間內，超過一升鹽水可能被注入到患者體內以冷卻RF電極，其可在流體受損的病人呈現流體過載的問題。此外，射頻消融術可破壞心臟內皮細胞表面，激活外源性凝血級聯反應，并導致燒焦和血栓形成，從而可能導致全身性血栓栓塞。鑒于這些缺點，需要具有改進的安全性、治療持續時間和療效的醫療系統及其使用方法。 |
|
技術方案 |
提供一種消融心臟組織的方法，包括：相鄰于心臟的心內膜表面定位第一醫療設備的第一導電表面；定位與第一導電表面間隔開的第二醫療設備的第二導電表面；以及在第一和第二導電表面之間傳導脈沖能量以引起其之間的組織的不可逆電穿孔消融。第一和第二導電表面的至少一個可包括布置在多個可展開臂上的多個電極；第一和第二醫療設備的至少一個可包括導絲；和/或第一和第二醫療設備的至少一個可包括可膨脹元件。該方法可包括用第一醫療設備大致吸留口。第二醫療設備可定位在肺靜脈內；冠狀靜脈竇；和/或上腔靜脈。第一醫療設備可以相鄰于隔膜壁定位，而第二醫療裝置可以被定位在右心房。該方法可包括在第一醫療設備的多個導電表面之間傳導脈沖能量以引起其之間的組織的不可逆電穿孔消融。 |
|
在被消融的組織是心房組織時，高電壓脈沖能量的定時或選通遞送可采用不同的形式。更具體地說，在利用在心動周期中記錄為選通參考點的心電圖的P波部的心房心肌消融中，脈沖高電壓能量可以被優化。去極化時，心房心肌細胞表現出對高電壓脈沖降低門檻，通過定時脈沖高電壓能量遞送或選通以與P波段相對應，用較低的輸出電壓梯度促進增強的心臟消融或心房組織。 |
|
本發明的組織消融系統和方法提供了比以前的應用顯著改善?？梢杂靡幌盗形⒚牖蚣{秒持續時間，高電壓脈沖來進行IEP能量遞送。遞送是無熱的且不需要生理鹽水沖洗來冷卻電極。因此，常規的熱消融碰到散熱的問題被消除，包括在心房纖顫消融過程中，流體受損的病人的沖洗流體超負荷問題。進一步地，IEP能量輸送的持續時間可以持續幾秒鐘而不是連續幾分鐘，這是執行手術所要求的時間上的重大減少。此外，IEP消融消除并發癥，如與其它消融技術和持續時間相關聯的食管瘺、肺靜脈狹窄，以及膈神經麻痹的風險。 |
|
此外，射頻超高溫消融術可破壞心臟心內膜表面，激活外源性凝血級聯反應，并導致燒焦和血栓形成，這又可能導致全身性血栓栓塞，IEP避免了所有的這些。 |
|

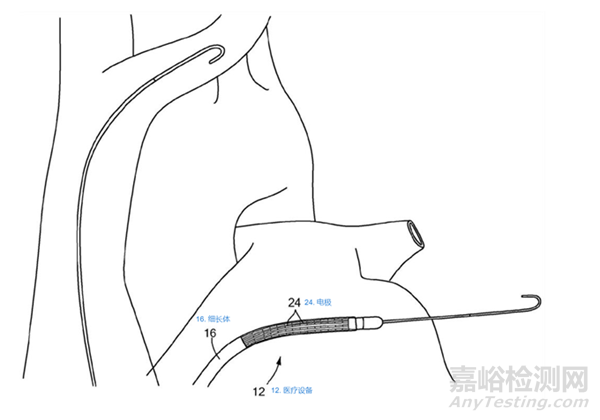

相關附圖 |
 |
結 語
誠如領域內人士共同認識的那樣，脈沖電場消融PFA逐漸贏得市場追捧，站上了細化發展的快車道，國內各大脈沖電場消融PFA廠商也必會將波科、美敦力、強生等領域內大廠作為重要的標桿和對照，聯動產學研醫生多方力量，不斷創新，推動我國脈沖電場消融PFA行業更好更快的發展，目前我國脈沖電場消融PFA廠商已具有和國外廠商具有齊頭并進的趨勢，相關知識產權問題也必將會成為各大脈沖電場消融PFA廠商的研究重點課題，后續相關產品的的研發和專利事務值得持續關注。
